Tänkte det kunde vara av intresse att studera innanmätet av en äldre Amba då dessa skiljer sig en hel del åt jämfört med nyare ambor.
I det här fallet är det kanske snarast en "halvgammal" rulle som studeras, men det är en av de äldsta i min arsenal.
Följdaktligen presenterar jag för Er en 5001 C med rullfotsnummer 86-0 90-91.
Sprängskiss: ABU Ambassadeur 5001 C Left (86 0 n 4).pdf
Fast innan jag drar igång hänvisar jag som vanligt till mitt terminologi-inlägg med länkar till mina andra rullmekar-trådar.
http://www.fiskesnack.com/forum/show...ll-terminologi.
Kolla gärna in i länkarna i ovan nämnda tråd för lite mer om smörjning och så, jag hafsar glatt förbi det mesta av sånt i den här tråden.
Det lilla jag säger är väl; olja i snabbrörliga delar, fett i långsamtgående delar.
Ordförklaringar:
Multirulle.
Multi brukar översättas med "många" eller "flera". I praktiken betyder detta att har man väl skaffat sig en multirulle vill man gärna ha många fler. Vissa källor (oftast s.k. haspelfiskare) anser istället att termen kommer av att man kan använda en multirulle till väldigt mycket (bojsänke, försvarsvapen etc) utom att fiska med.
Multiplikatorrulle.
Alternativ benämning till ovan. Jämför med Multiplicera.
Ordets sammansättning kommer av att om man har fler än en multiplikatorrulle brukar de mer eller mindre oförklarligt föröka sig, leder ofta till utrymmesbrist på hyllorna, penningabstinens i plånboken och ifrågasättande kommentarer från omgivningen.
Källa: F. Hollenknulr und Prof. V. Lebensknecht. Scandinavische Fishereigeräte mit einrichtung am die Swedische Landschaffe an die Nordsee. 1958 Munich Volkesbildungsvorlage Gmbh.
Åsså en stor j**la brasklapp!
Att börja pilla med sina rullar kan fresta hårt på ekonomin, och det gäller att inte ha för många rullar samlade på samma ställe om ens respektive skulle råka ramla över kollektionen - kan bli så konstiga frågeställningar som dyker upp...

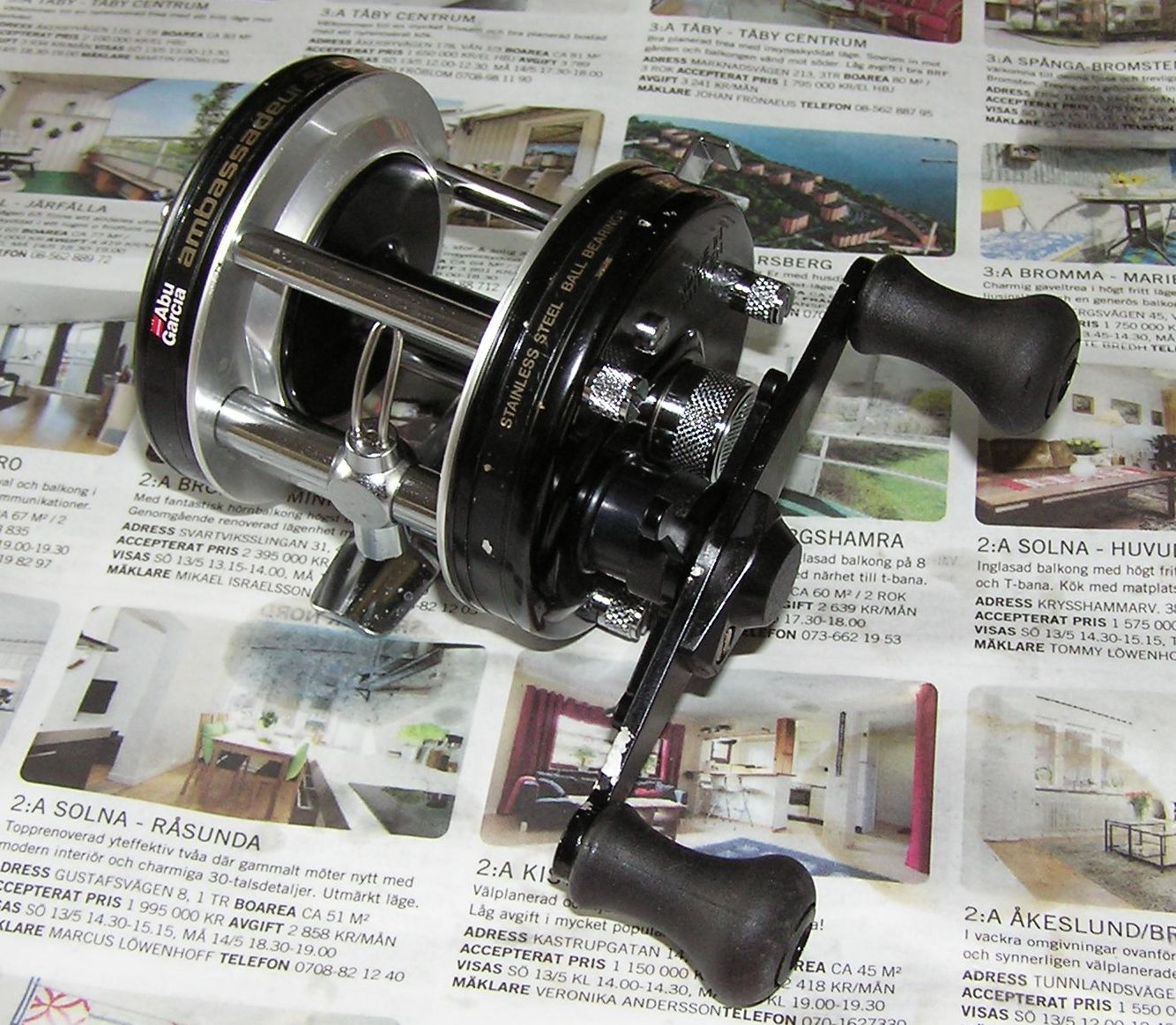

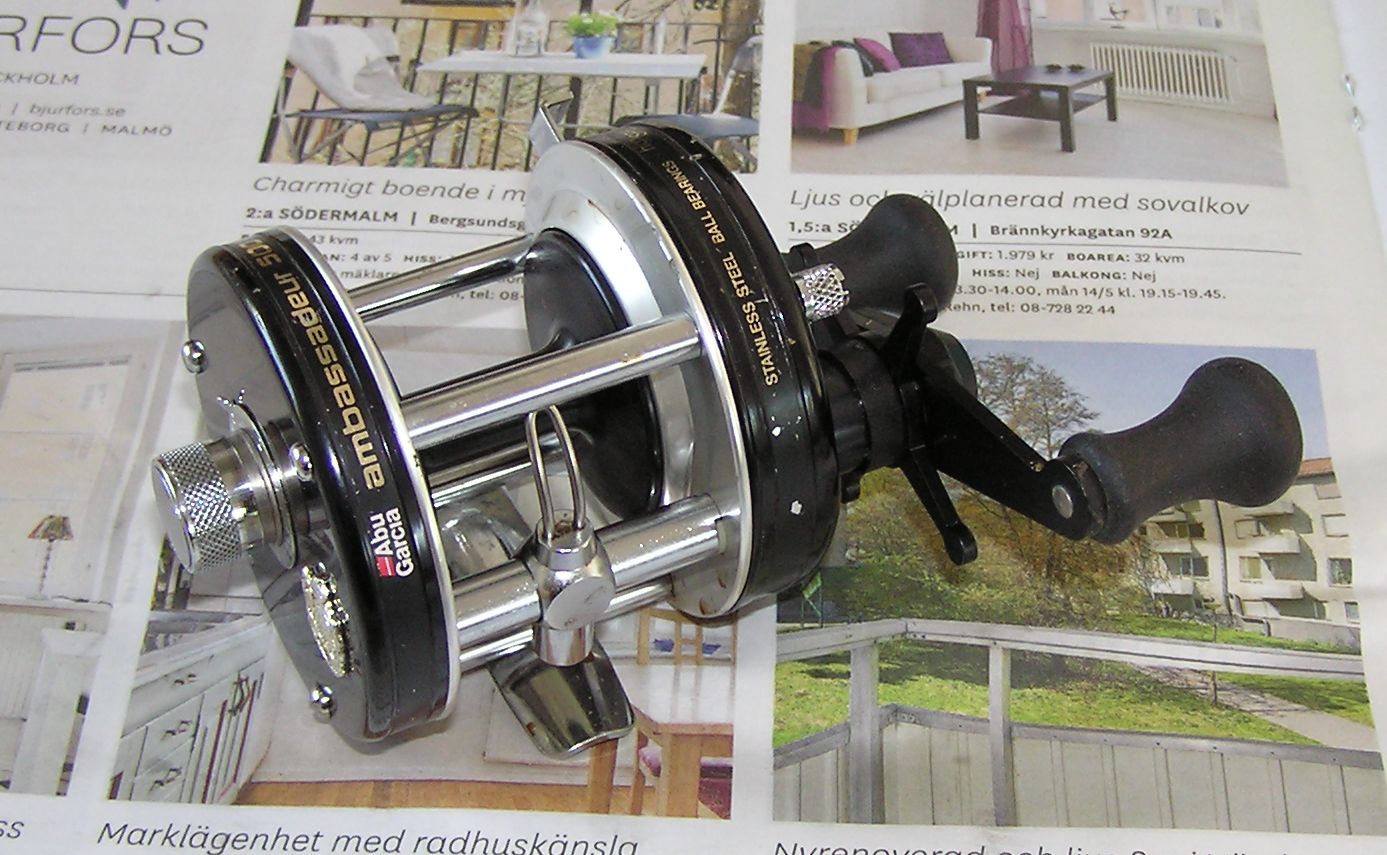

Nåja, nedan ses hur som helst rullen innan demontering och rengöring, lite smågrisig men inte alltför farligt.

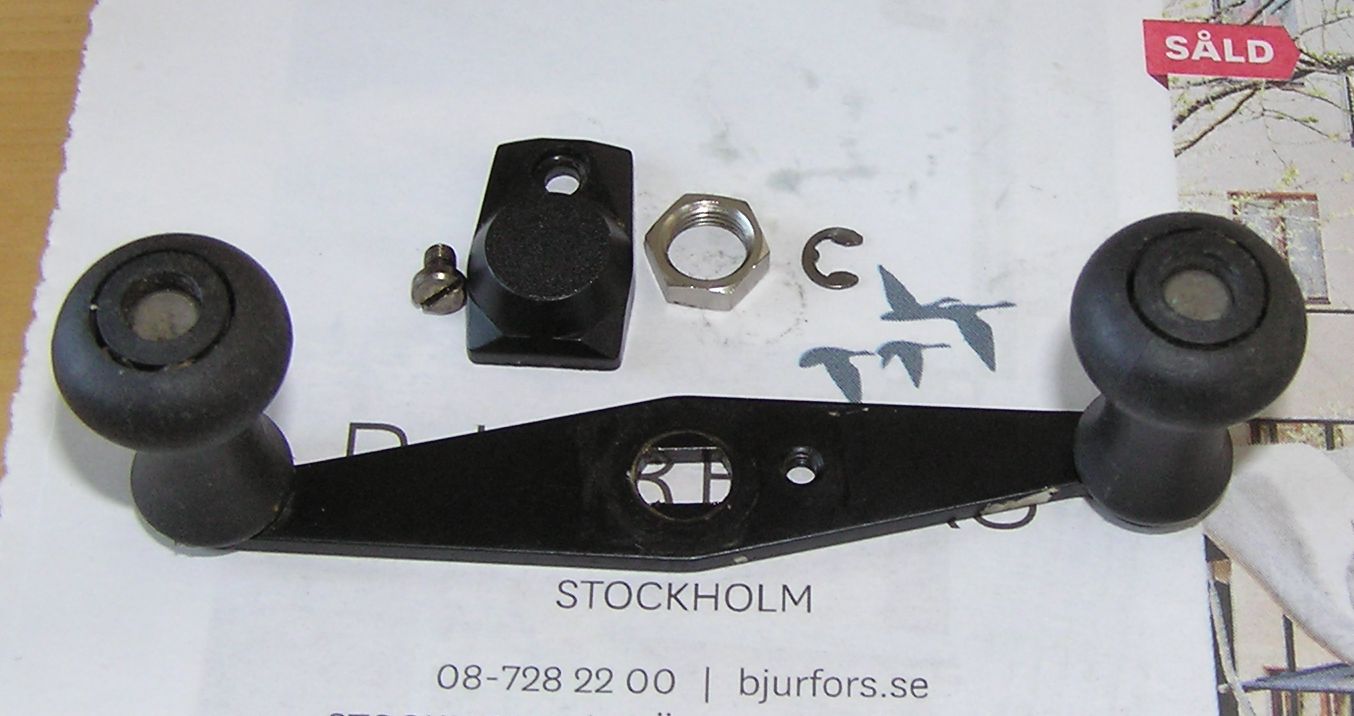

Lossa mutterlåsningen, vevmuttern, spårryttaren, veven, fjäderbrickan och sist stjärnvredet (felgängad vevmutter för vänstervevade rullar, men det är precis som det ska vara).

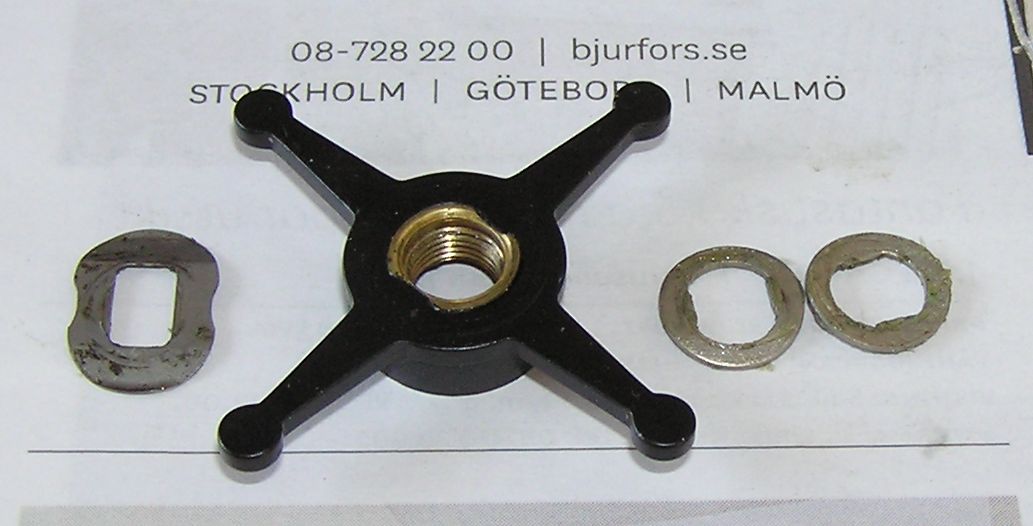

Under stjärnvredet sitter i sedvanlig ordning två kupade brickor i ()-formation, fjäderbrickan längst till vänster sitter mellan vev och stjärnvred.

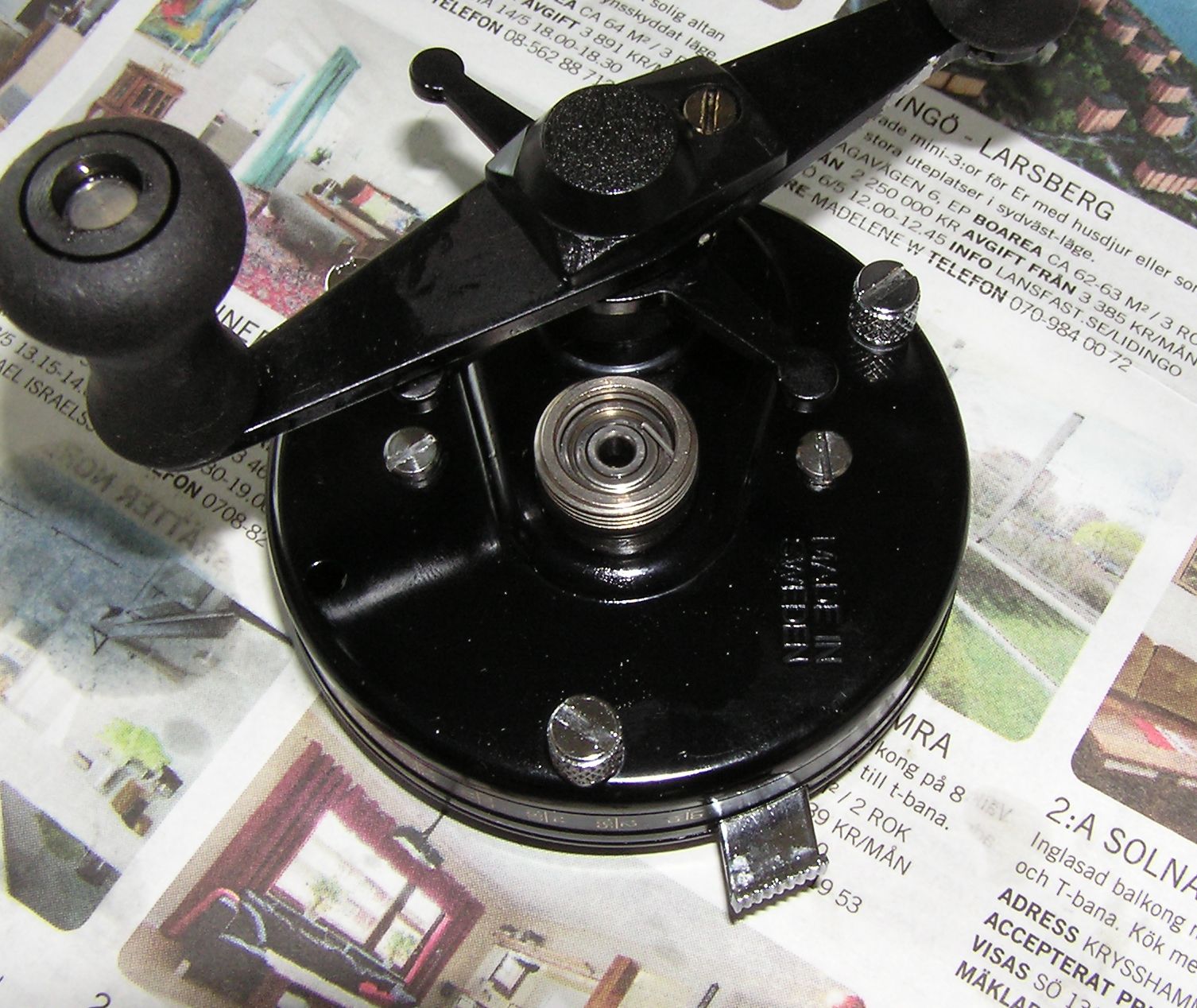

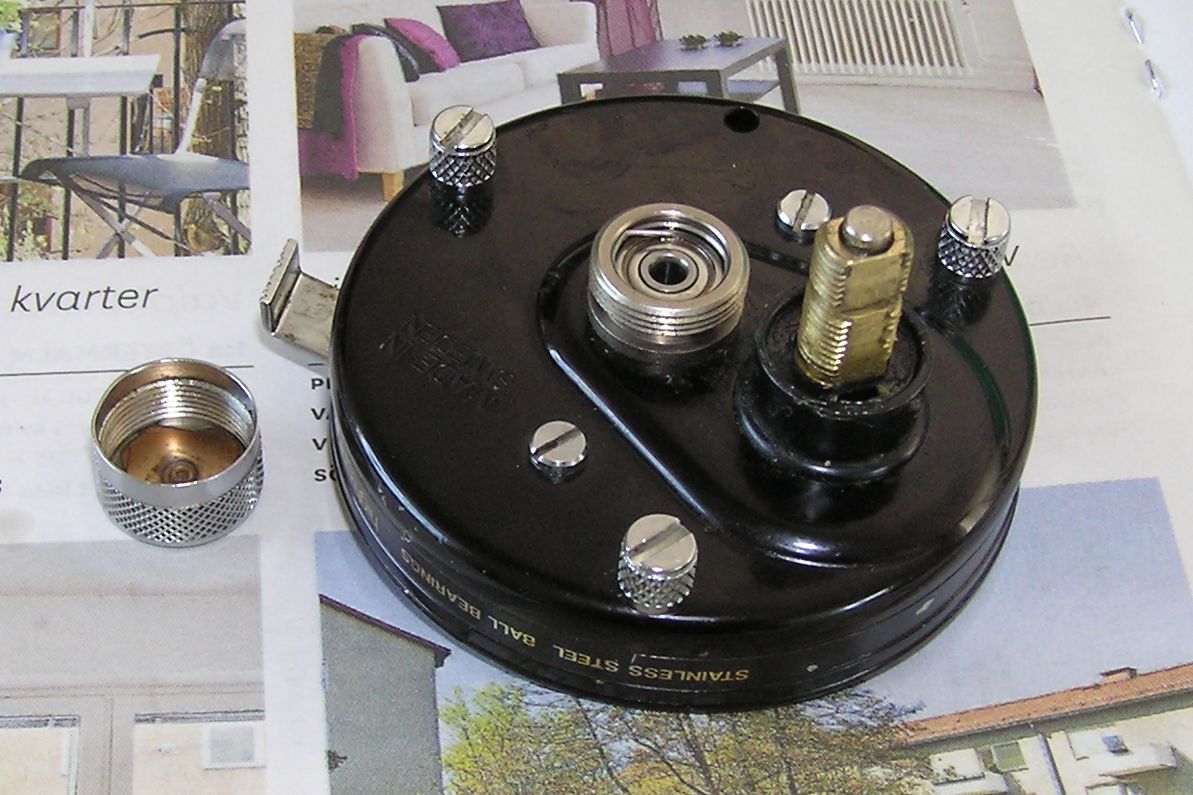

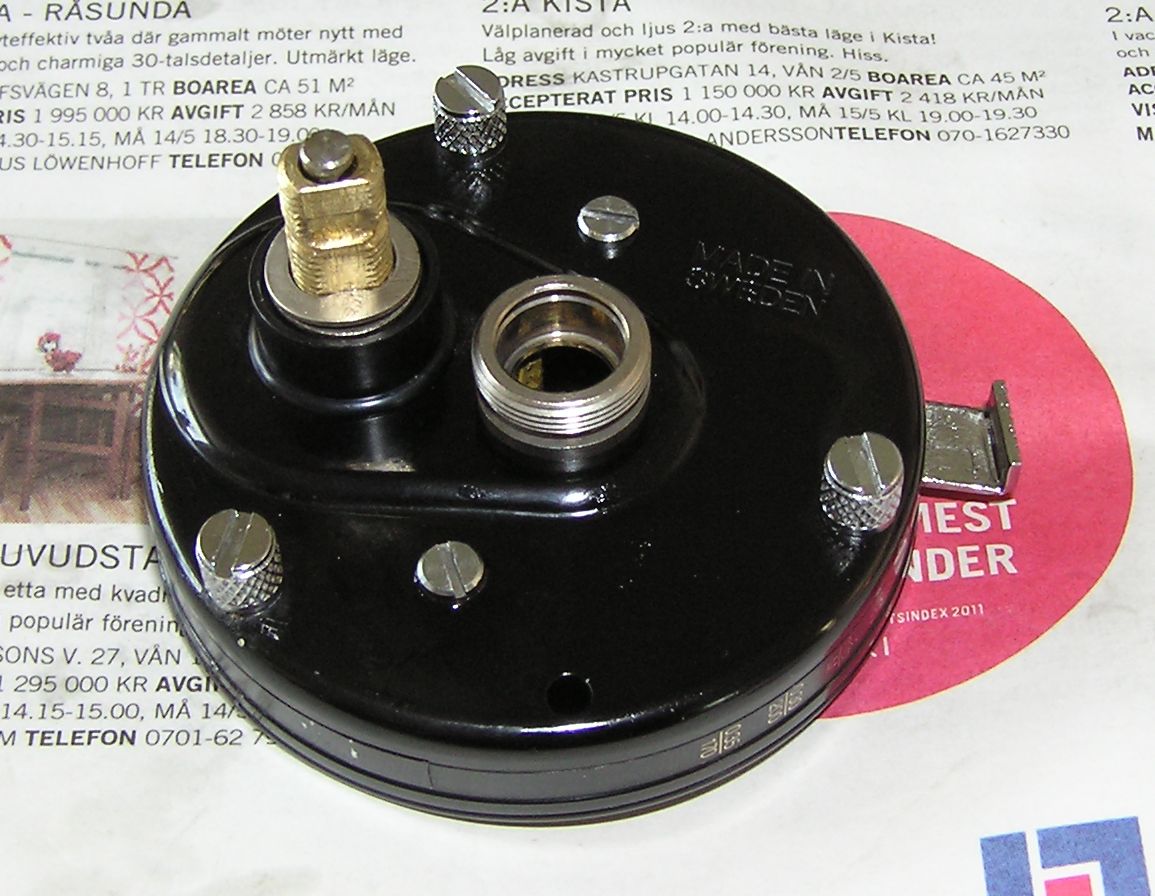

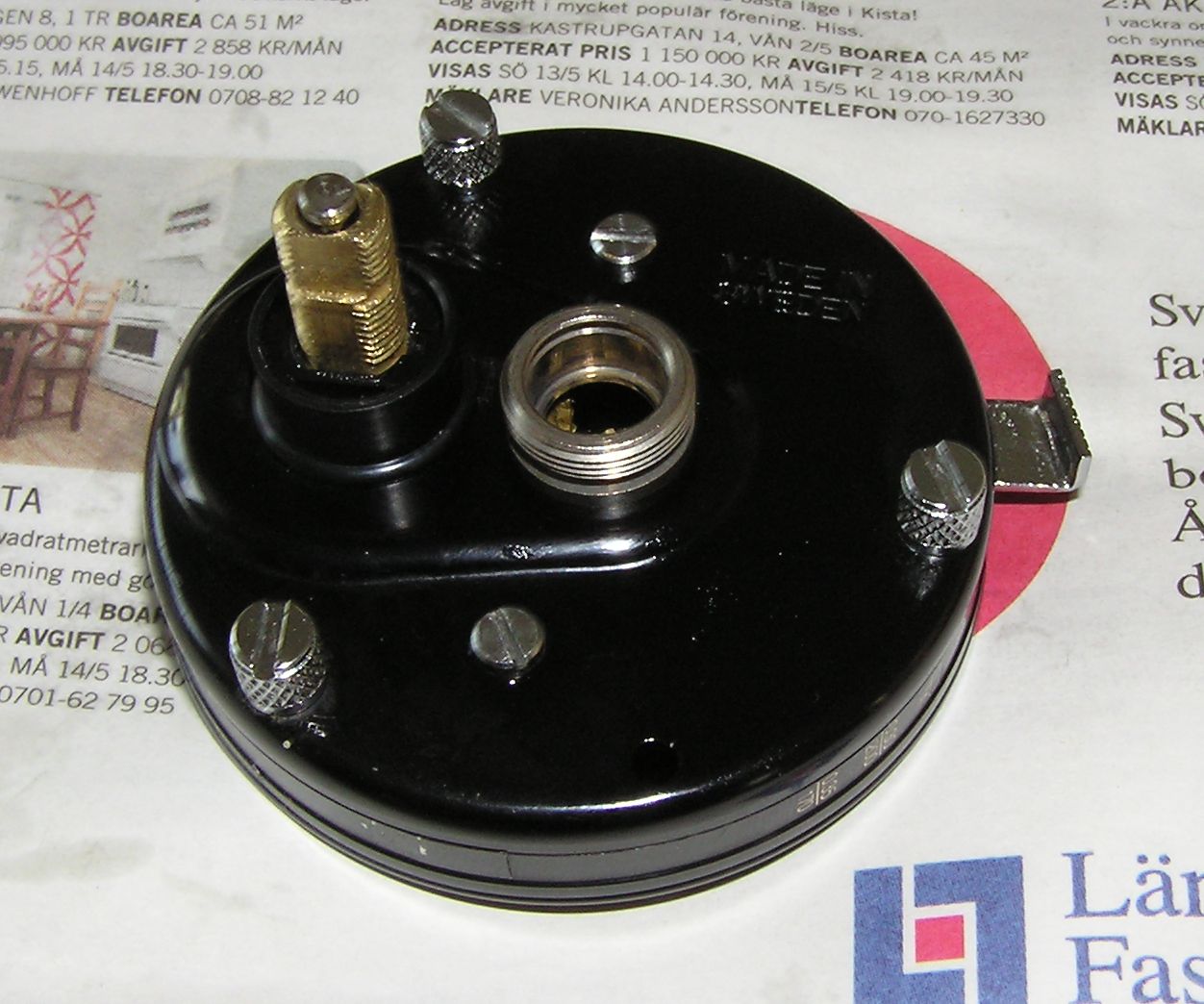

Lossa vevgavelns tumskruvar och ta loss vevgaveln, under lagerkoppen sitter ett gavellager låst med en låsring.

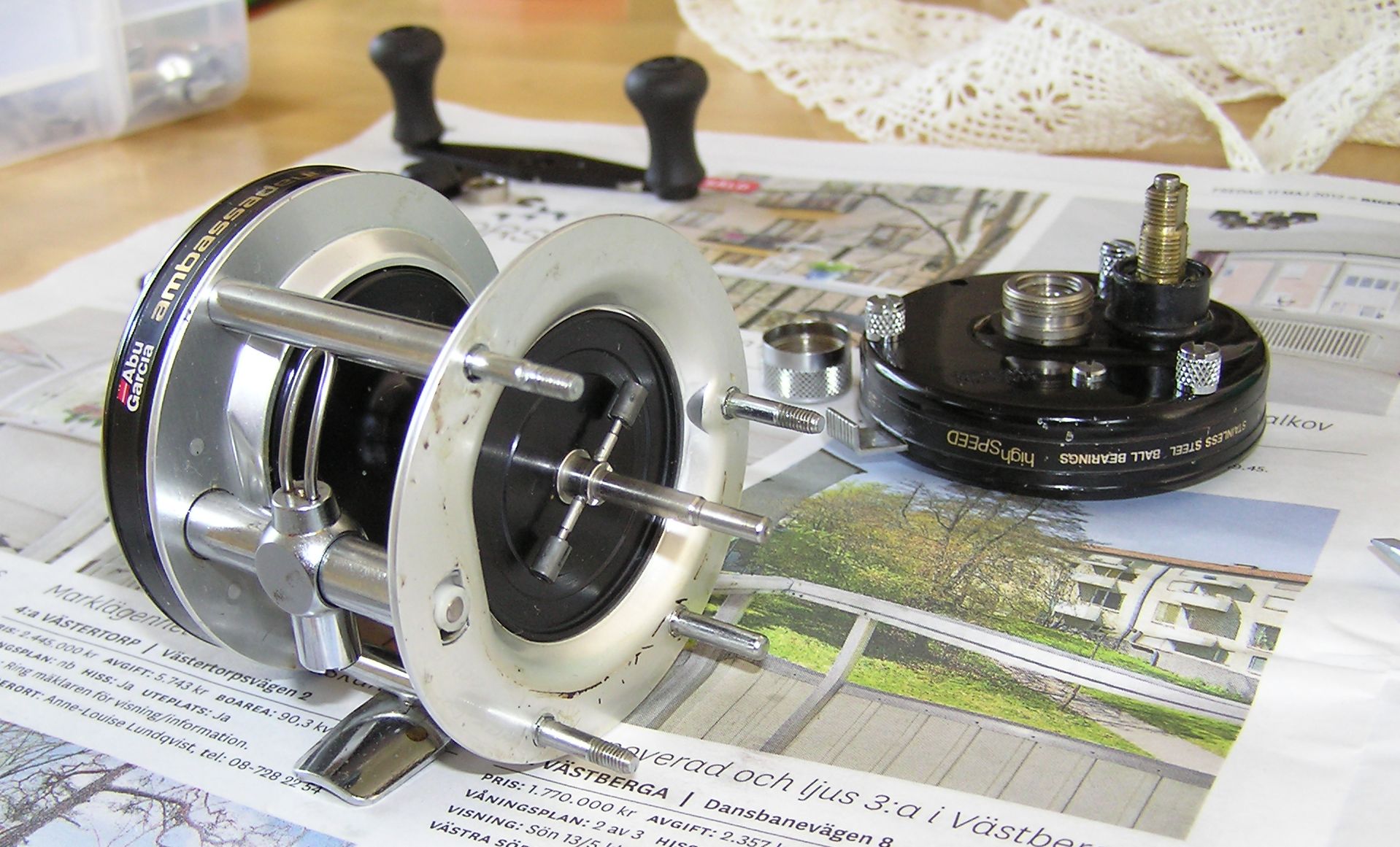

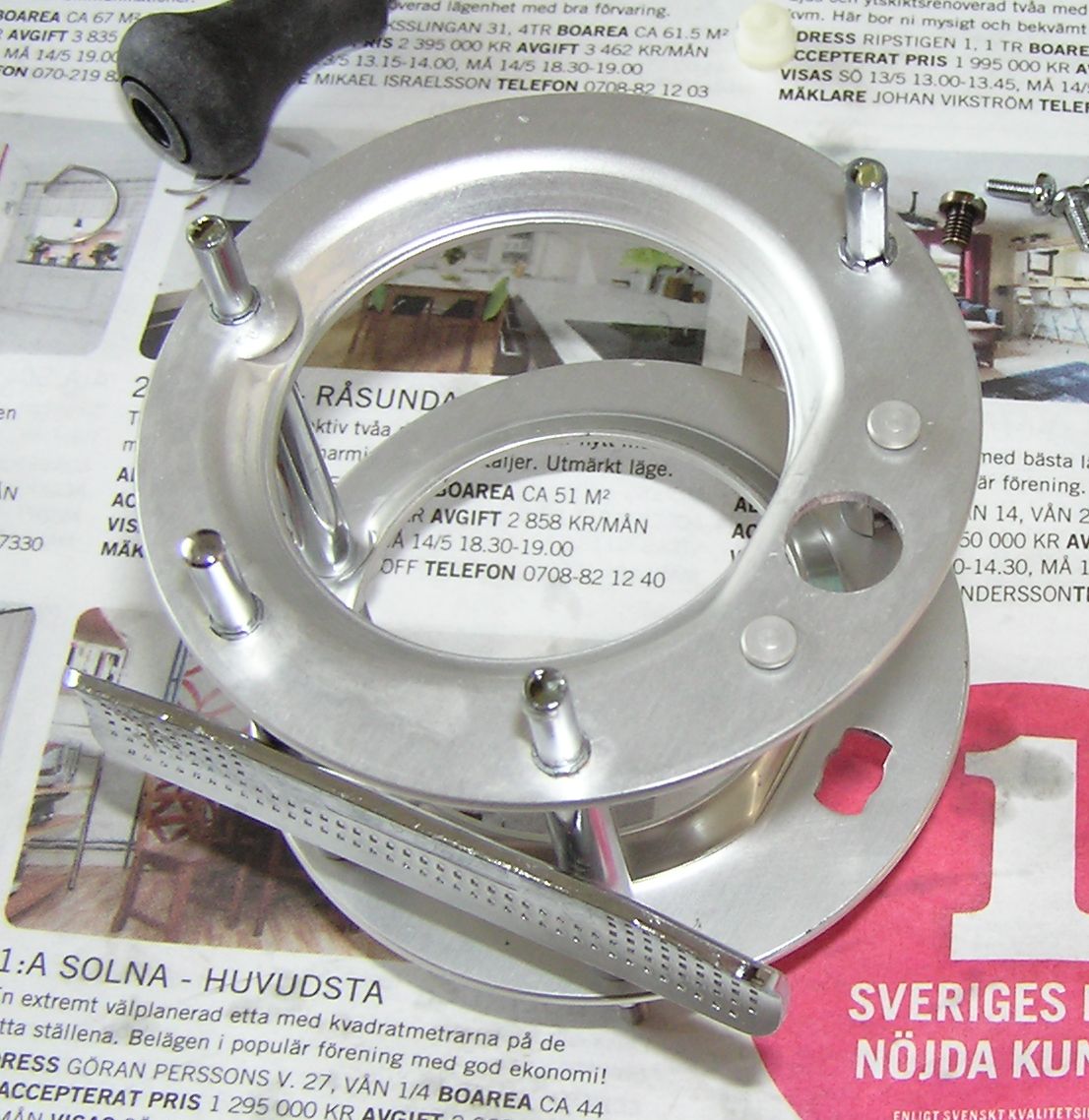

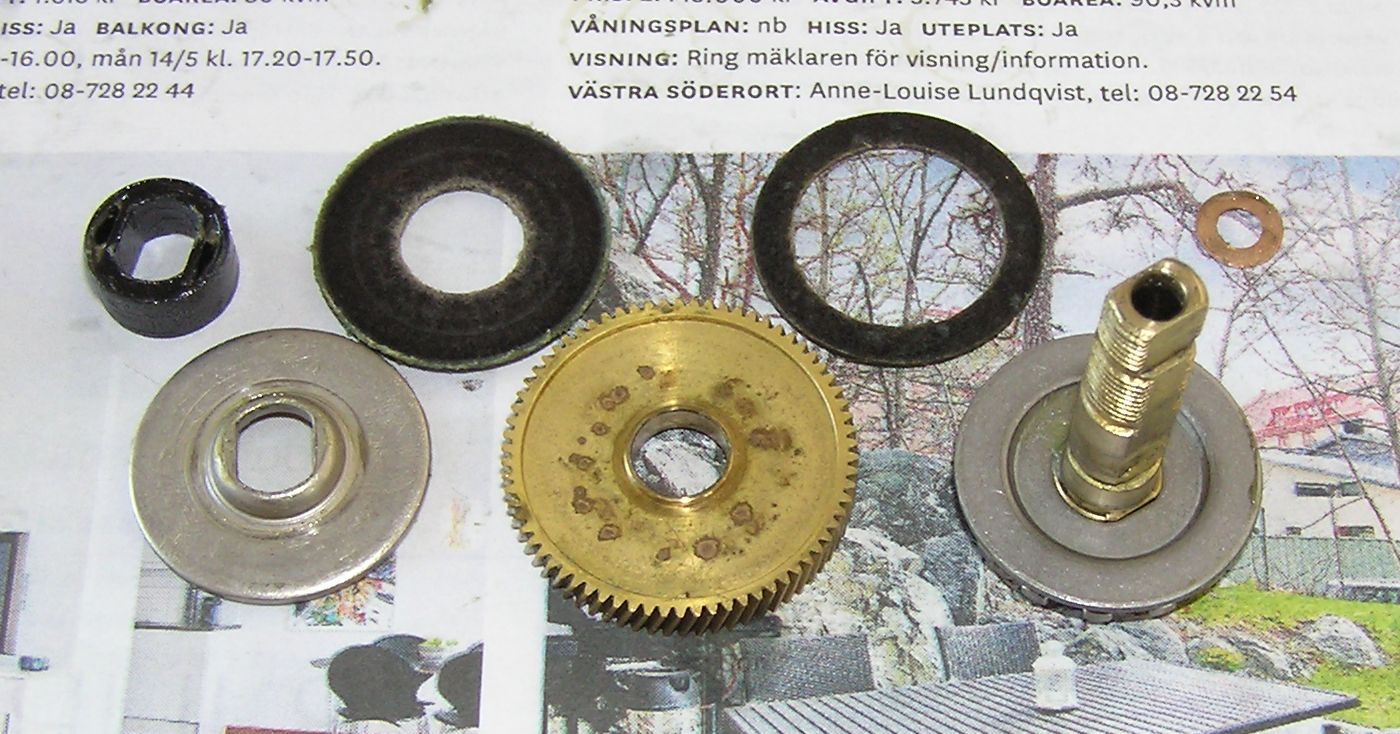

En äldre variant av C-broms. Som synes är spolaxeln fast monterad i spolen, jämför gärna med Ultra Cast eller Ultracast rullar där lagren sitter i spolen istf i gavlarna.
Undantaget bland moderna ambor torde vara Recorden som har lager både i gavlarna och i spolen, där gavellagren används vid utkast och spollagren vid invevning pga ett nållager i spolens mitt, mer om det i min tråd om Record-rullar http://www.fiskesnack.com/forum/show...genomg%C3%A5ng

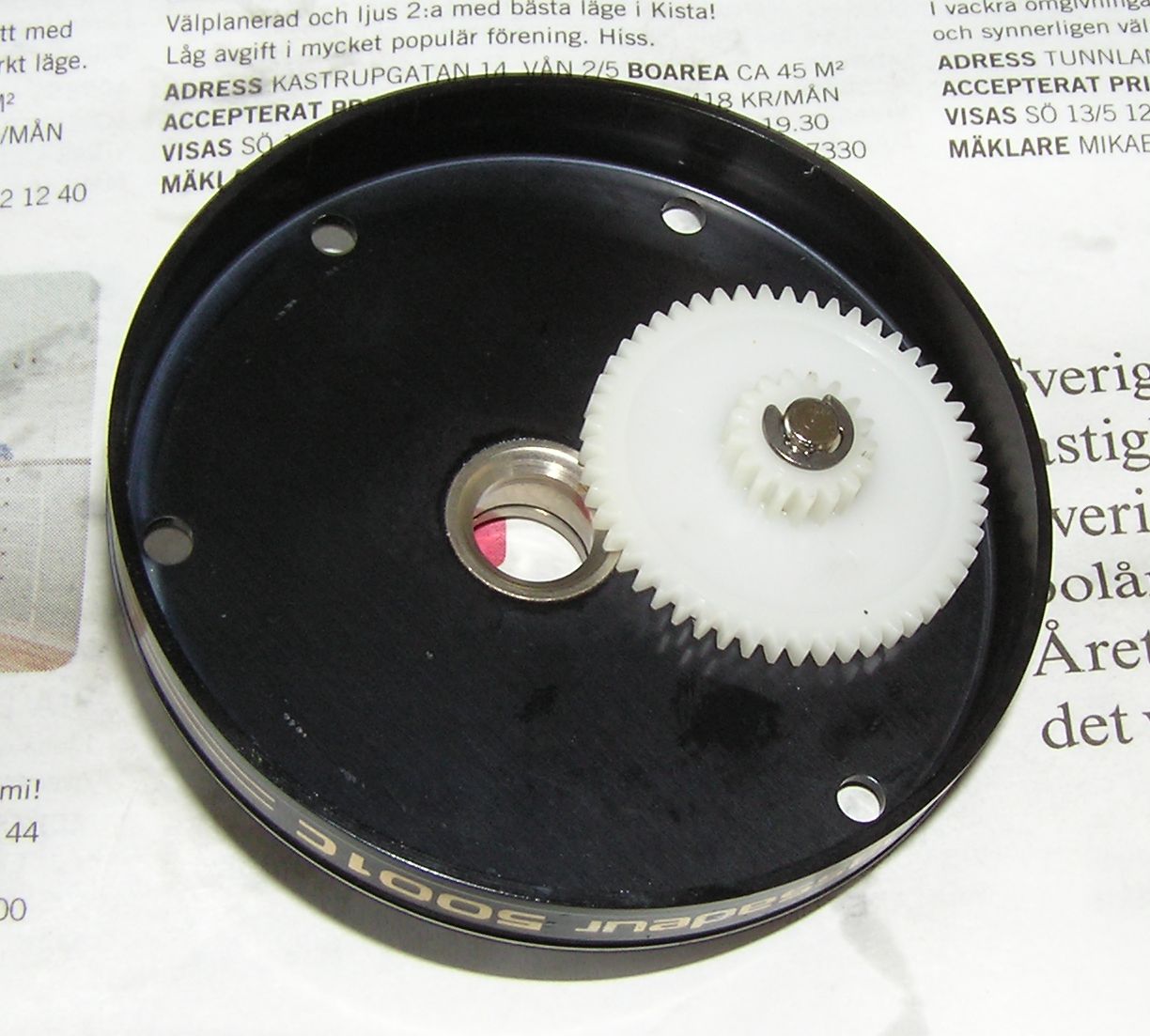

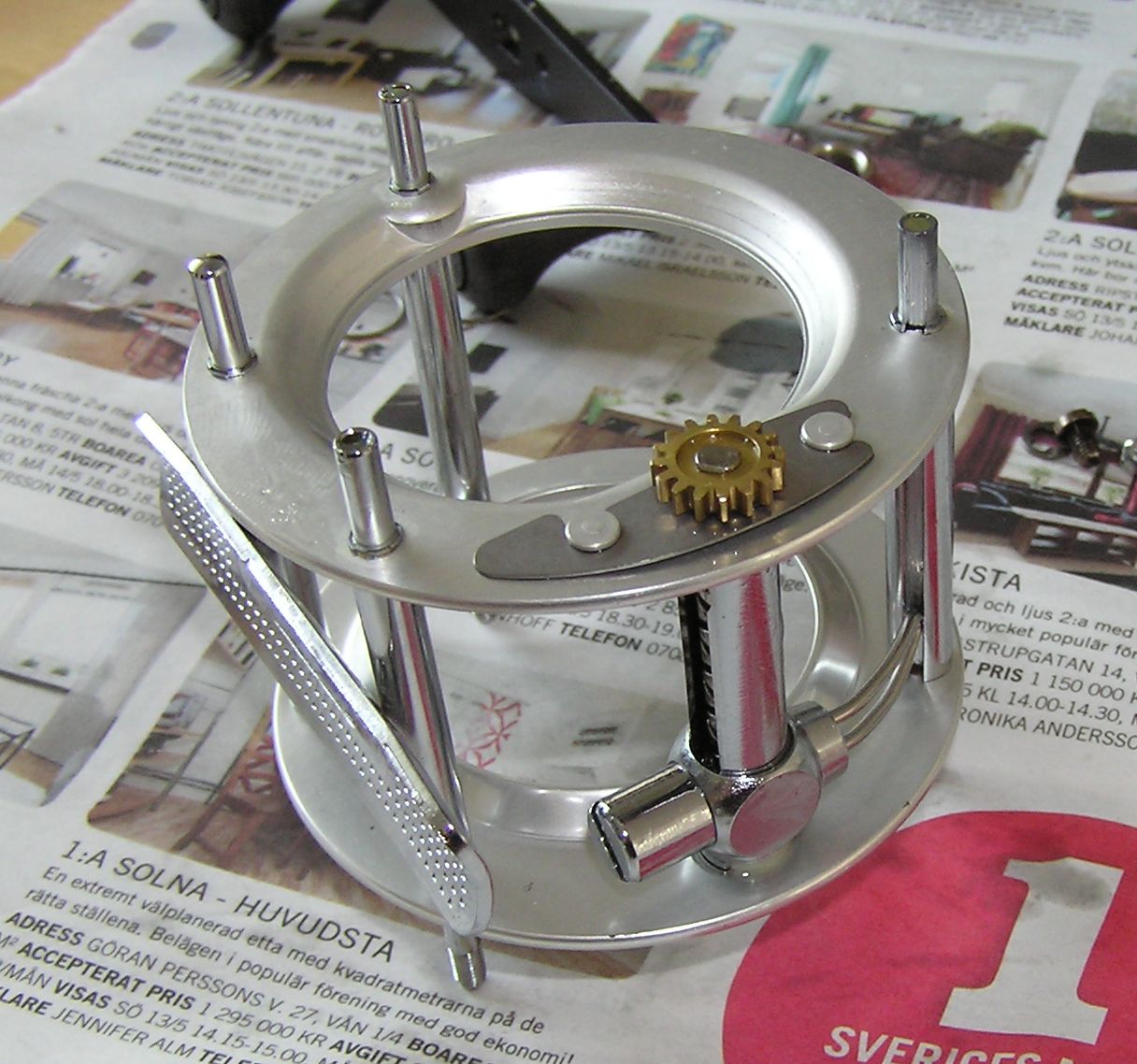

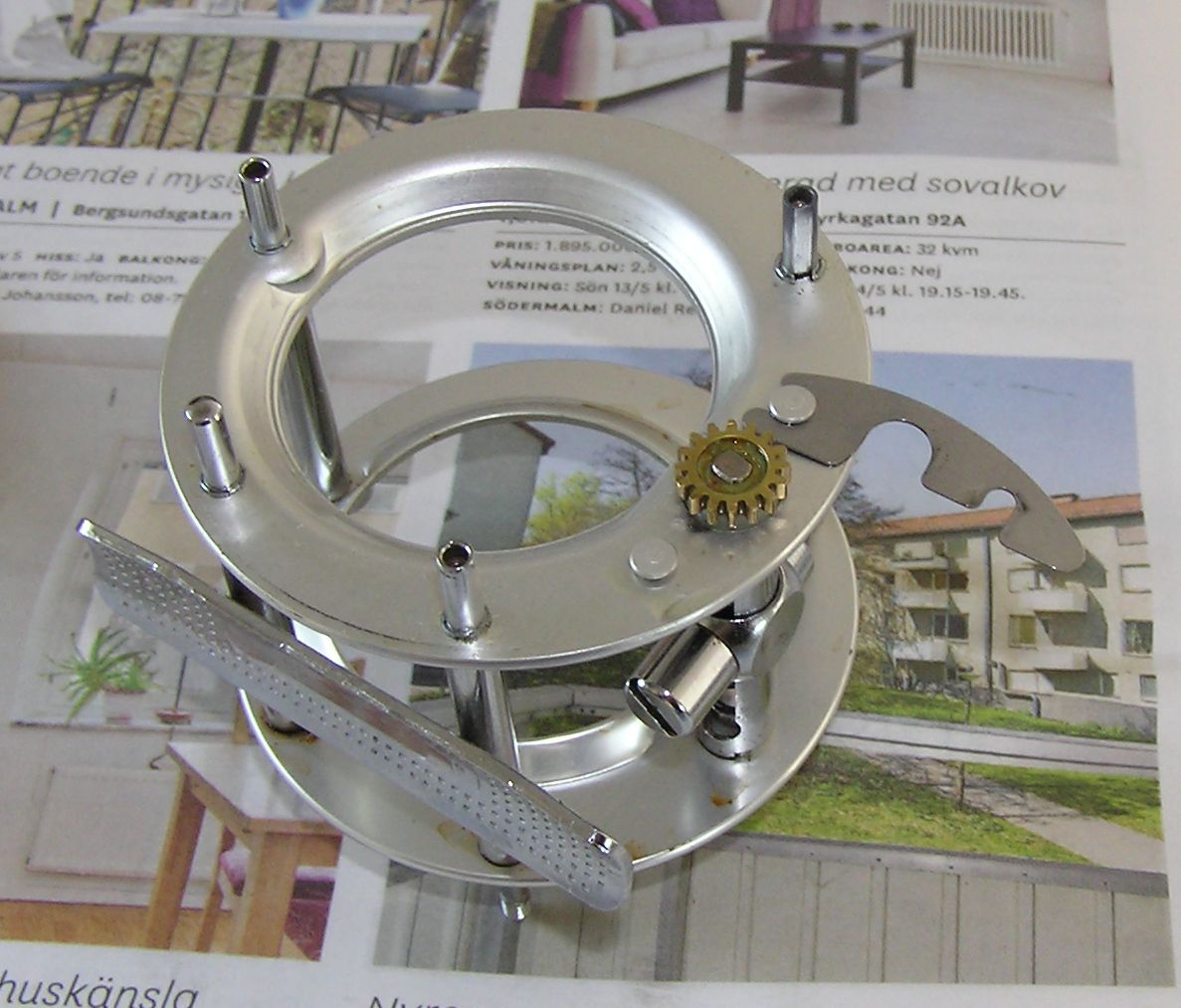

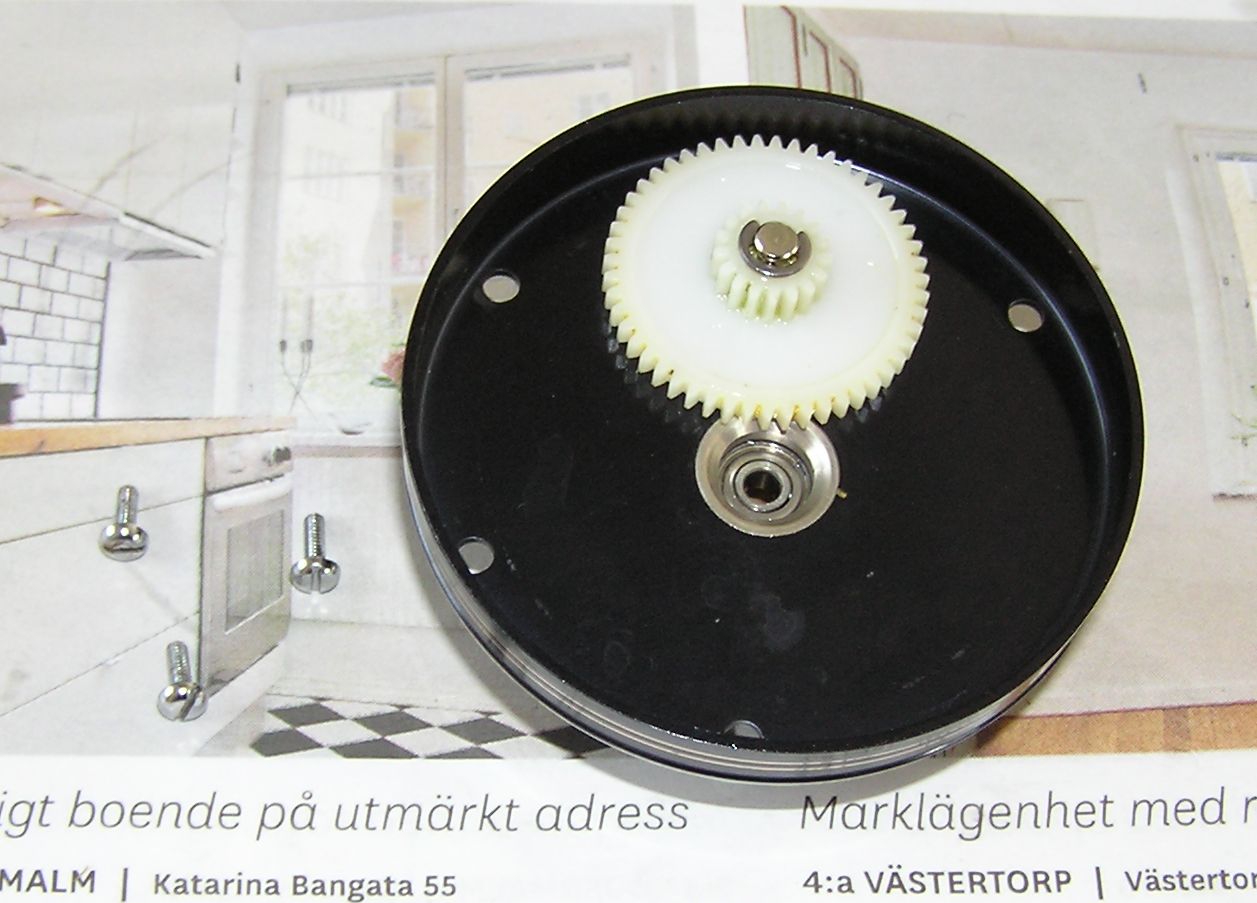

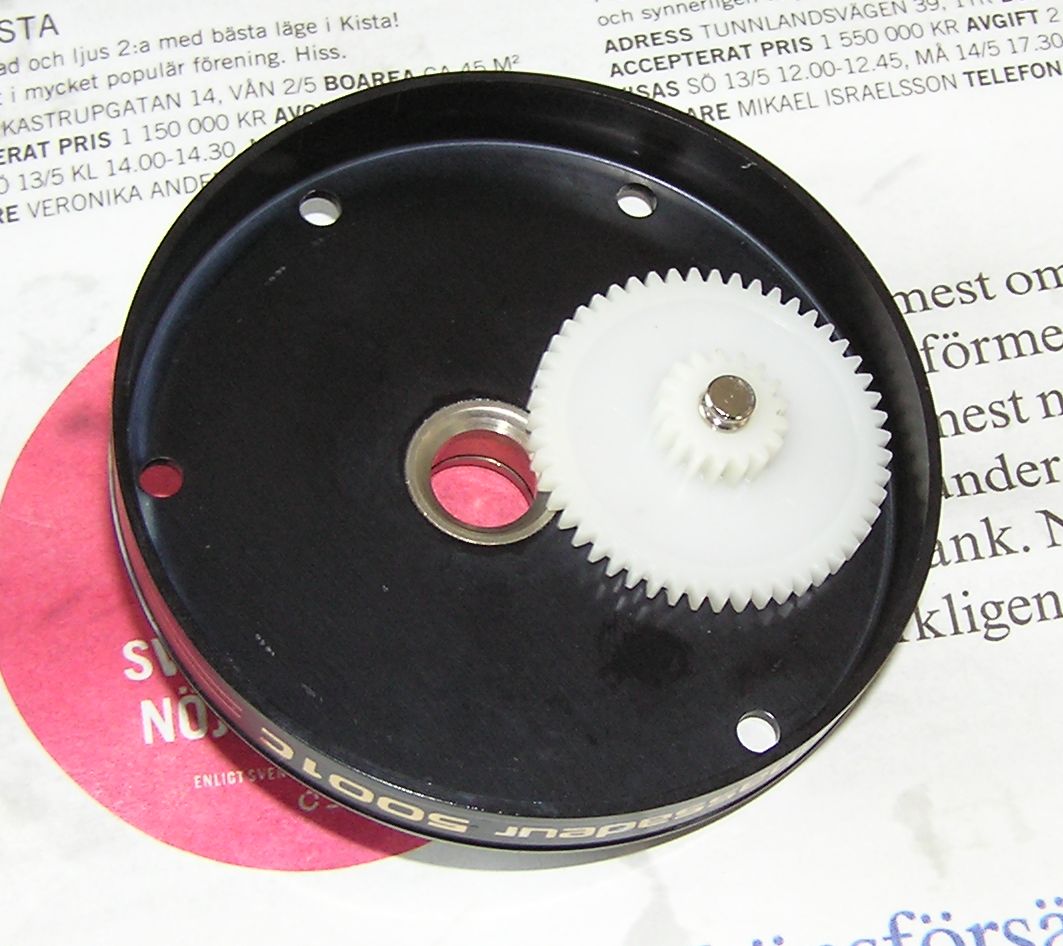

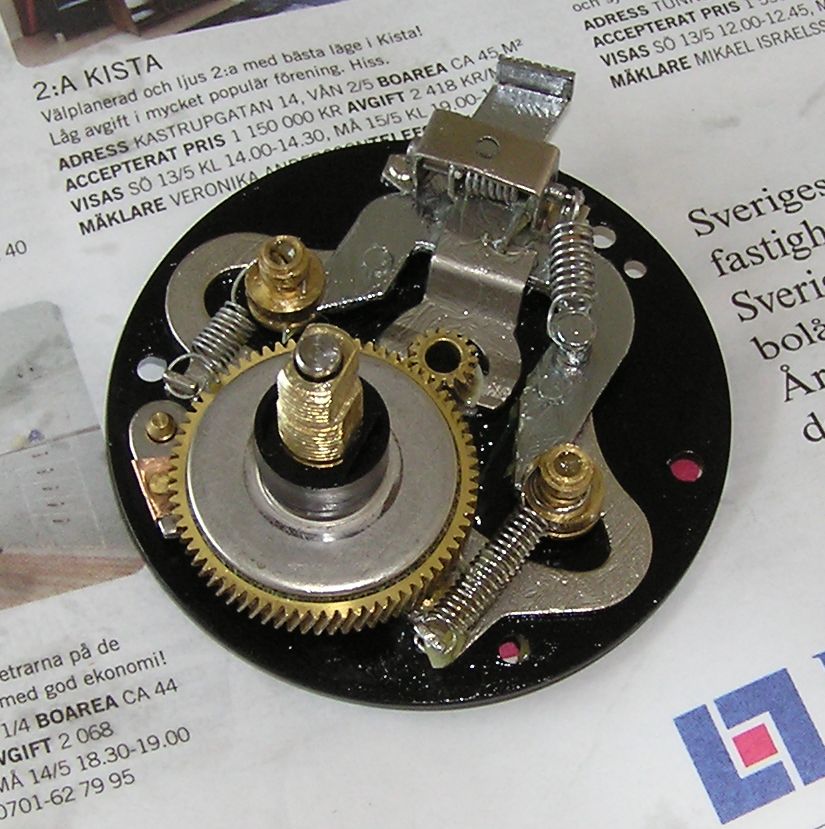

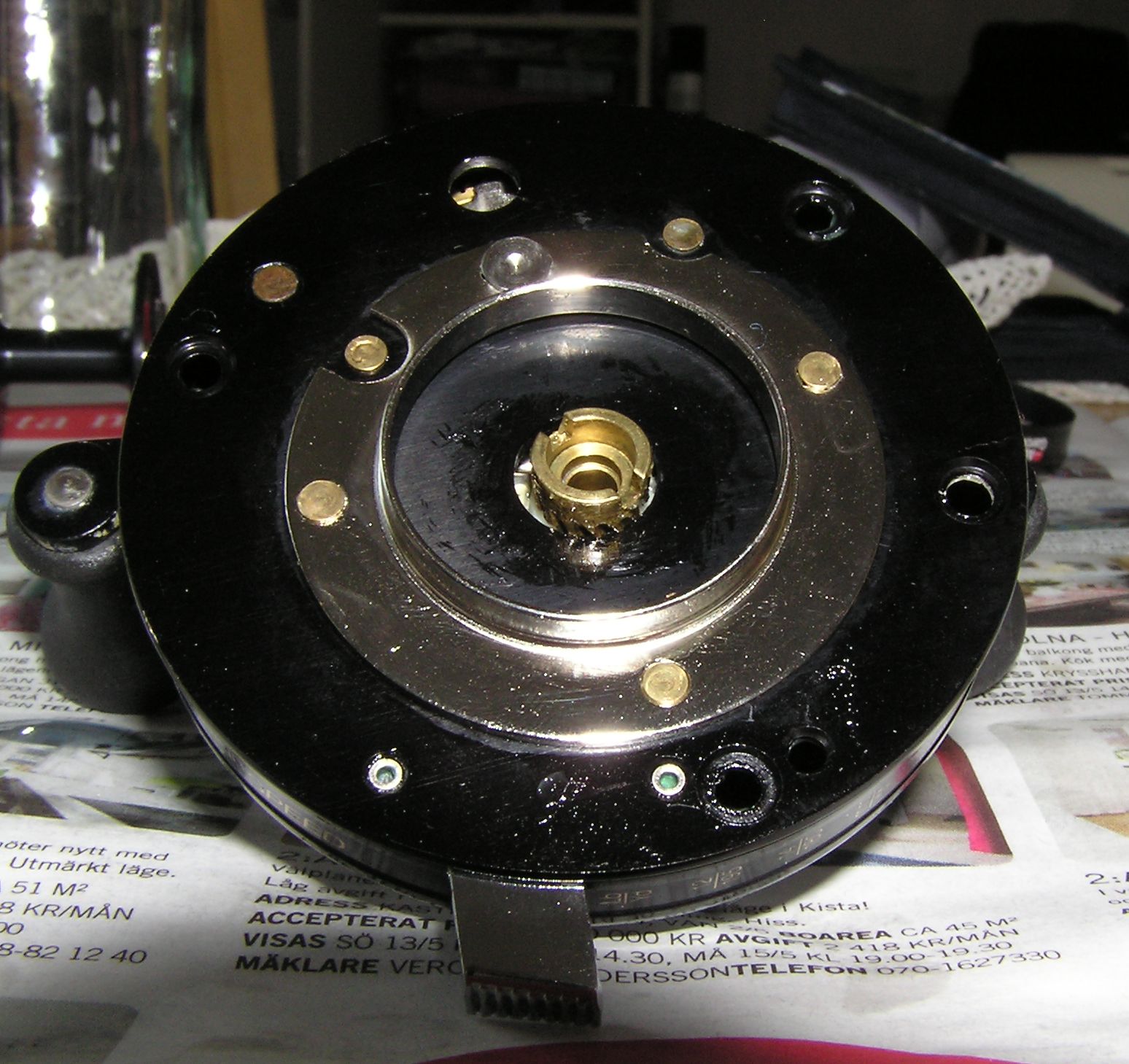

I palming-gaveln sitter mellandrevet samt nästa gavellager, även detta låst med en låsring. Notera att på äldre rullar sitter mellandrevet fast med en spårryttare, finns också semi-moderna rullar där mellandrevet har nån finurlig konstruktion som går att det går att ta av utan att det sitter spårryttare. För att göra moderna rullar mer lättservade skär man med fördel av plastflänsen som låser mellandrevet och petar dit en spårryttare istället.

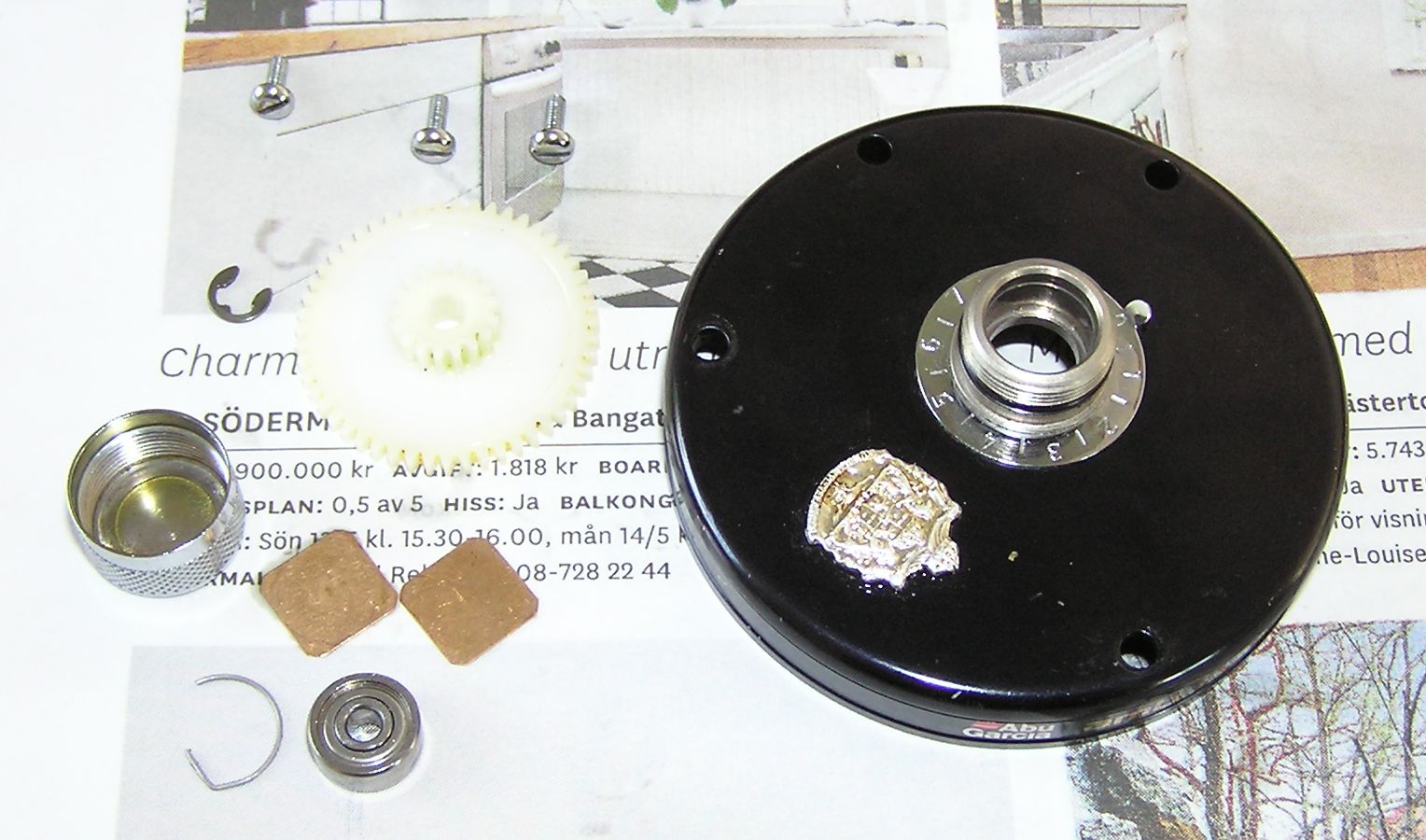

Innan för lagret i palming-gavelns lagerkopp ligger 2st kopparshims (vevgaveln har förresten 3 shims).

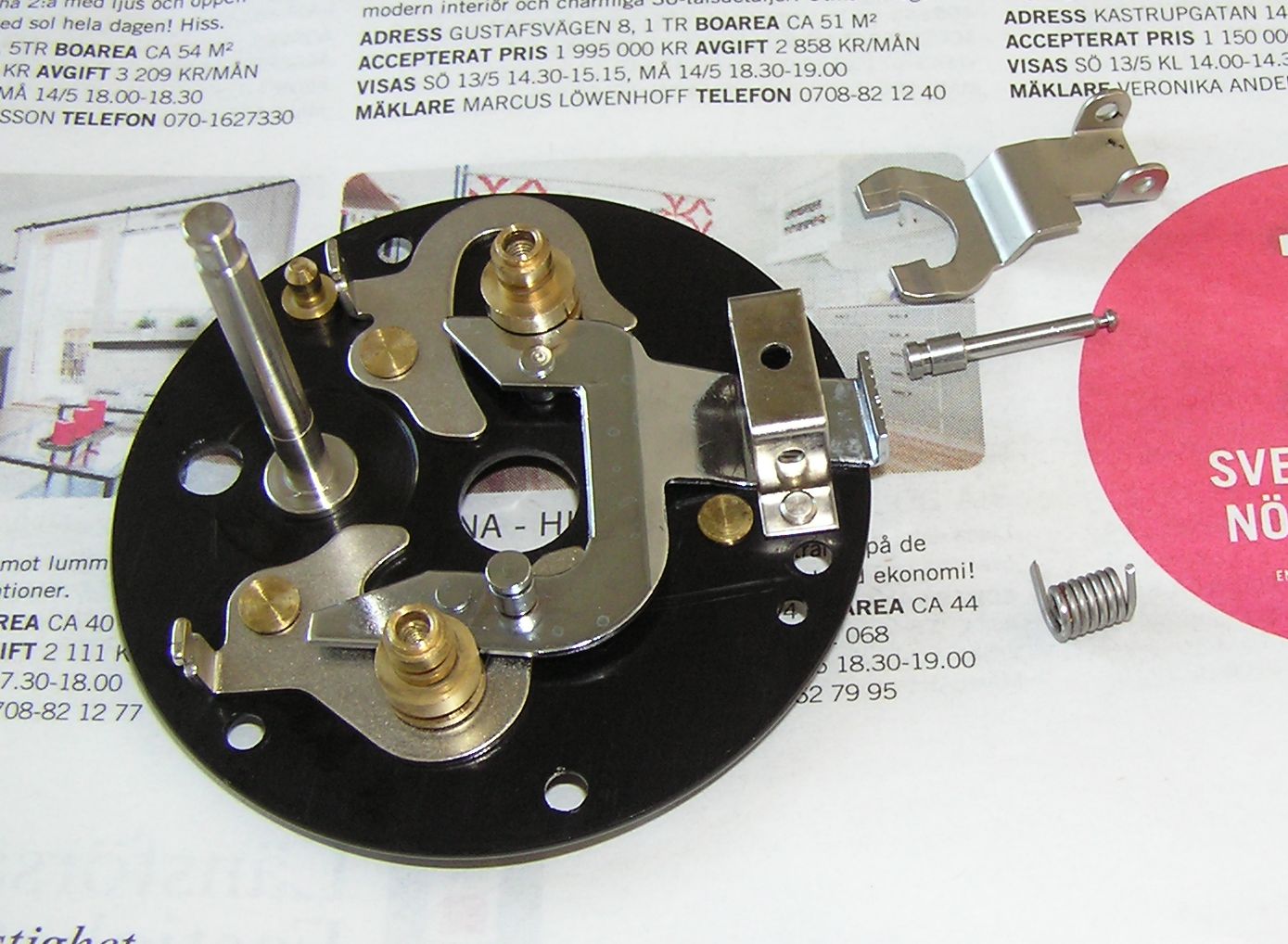

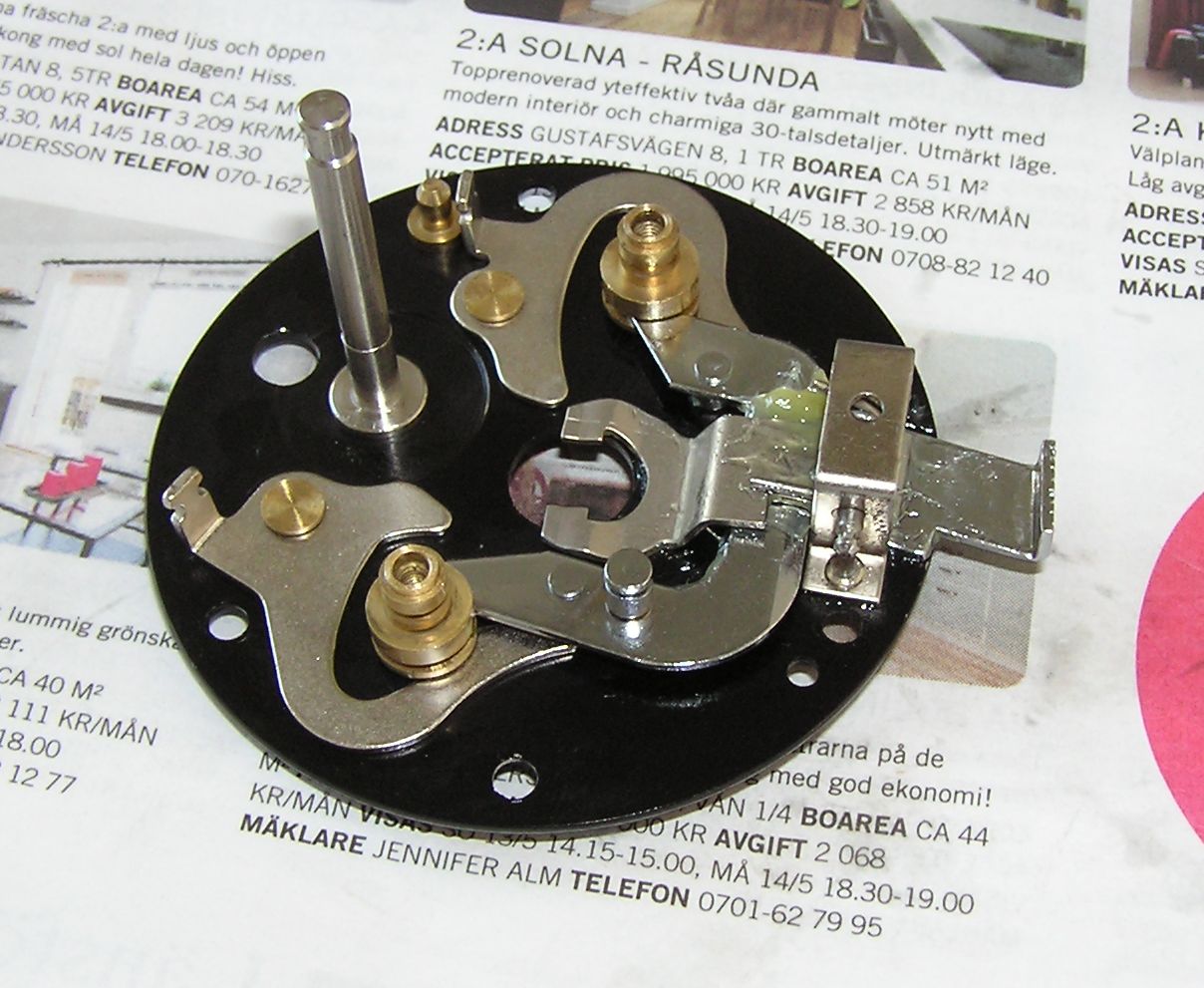

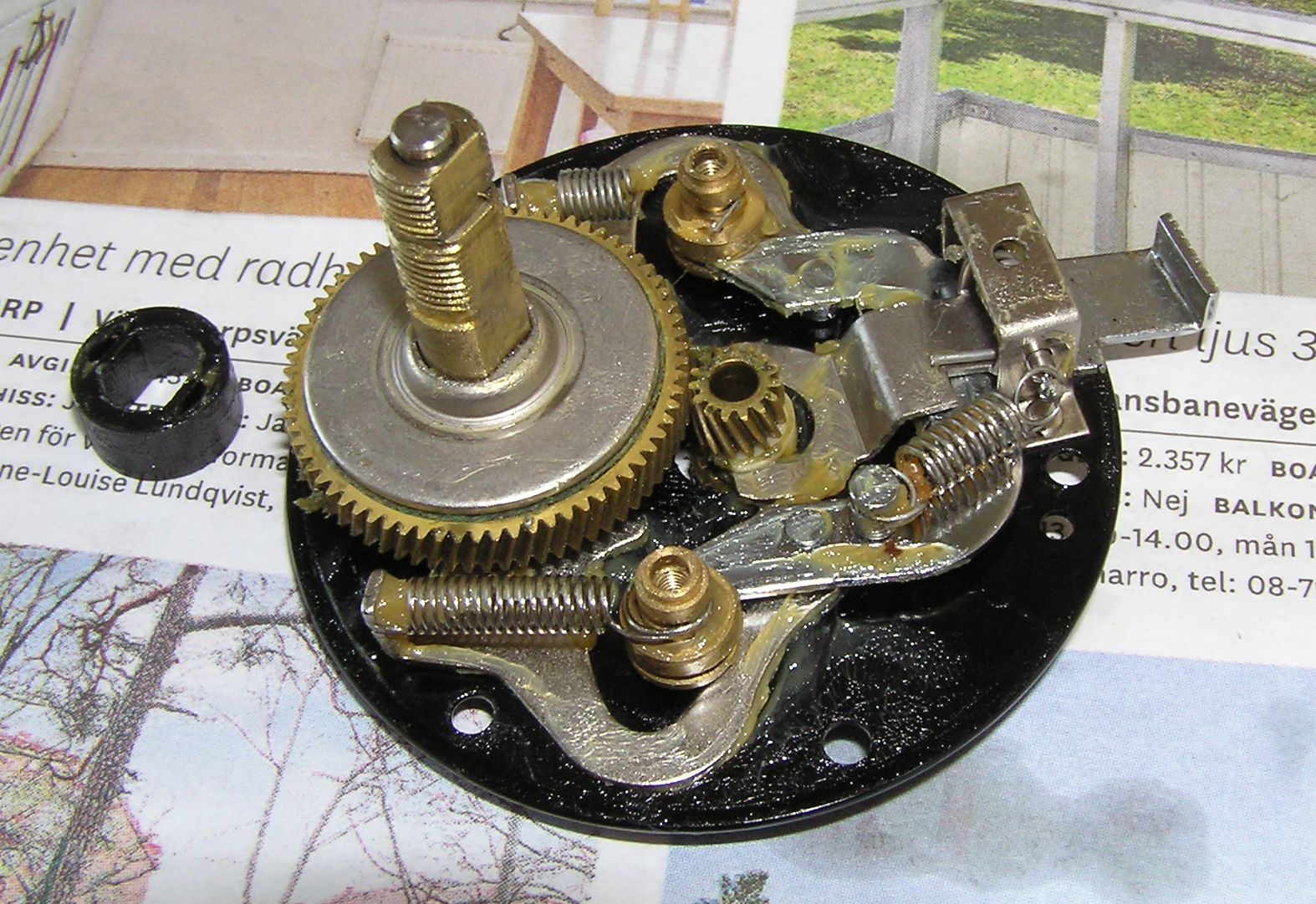

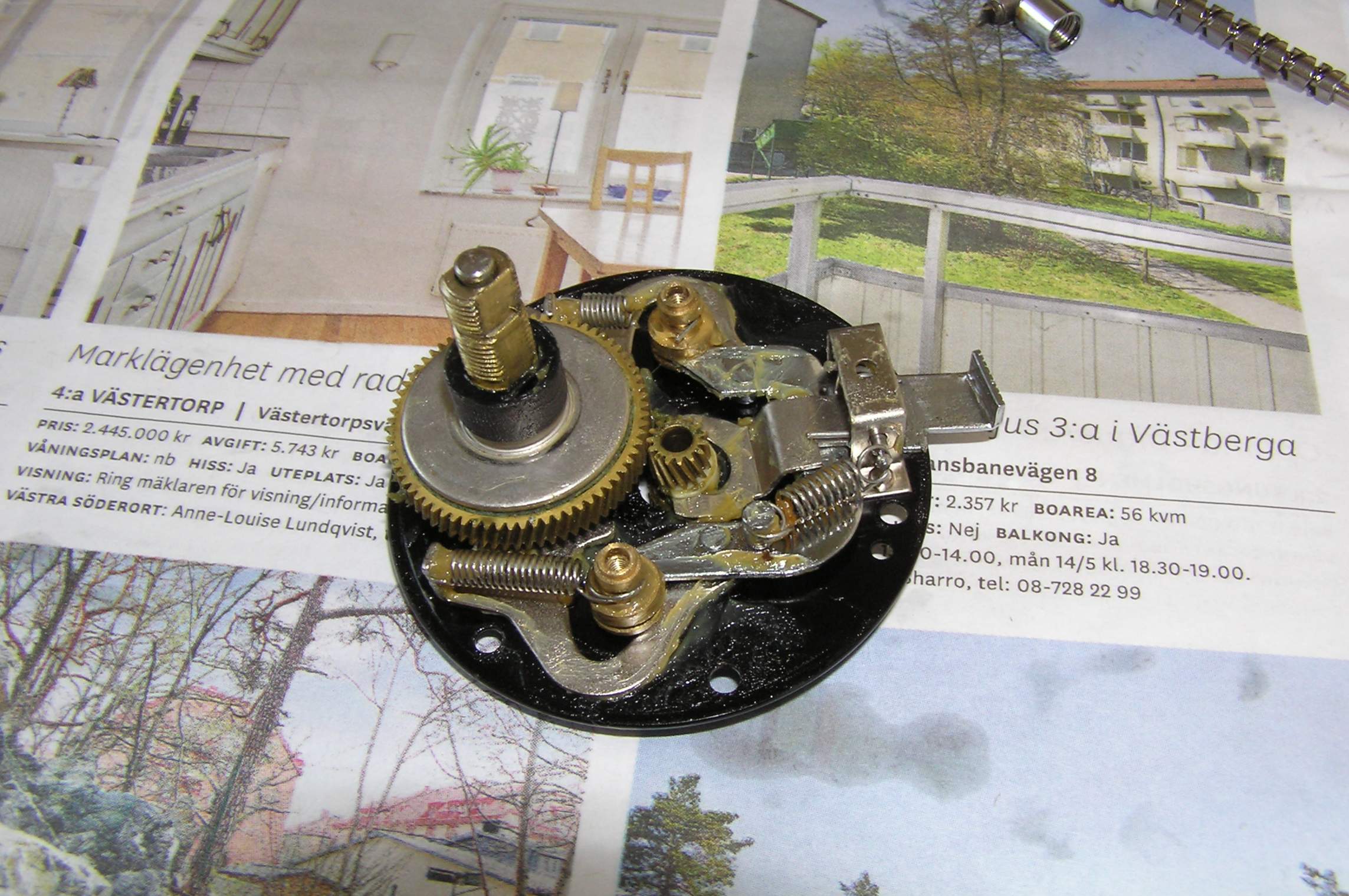

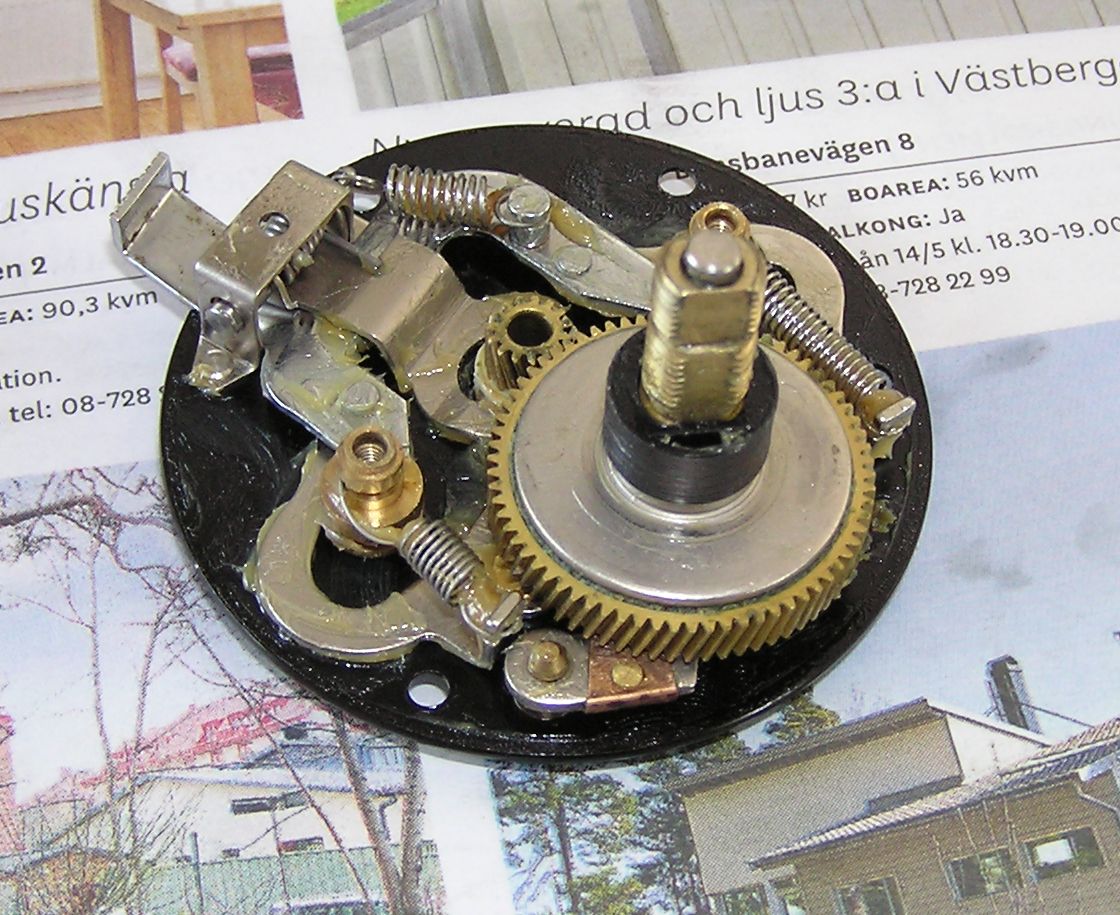

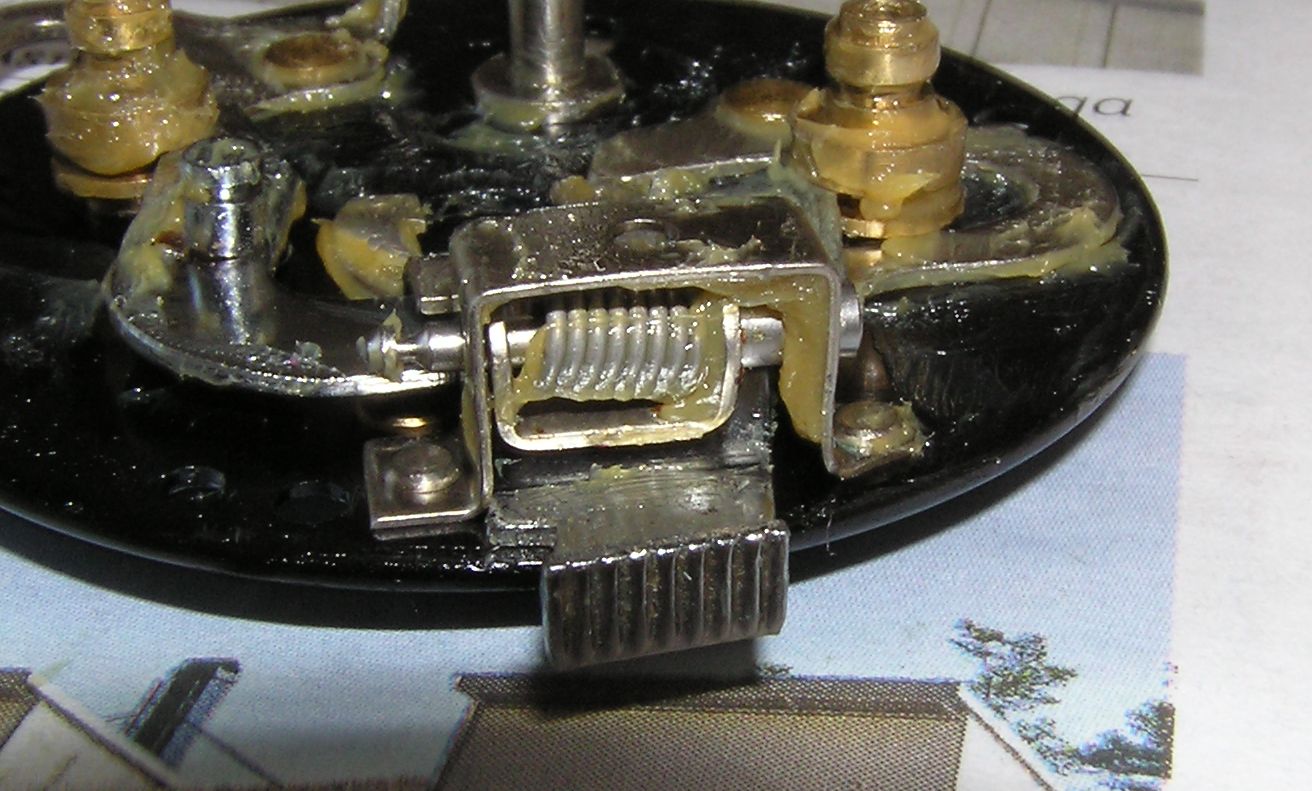

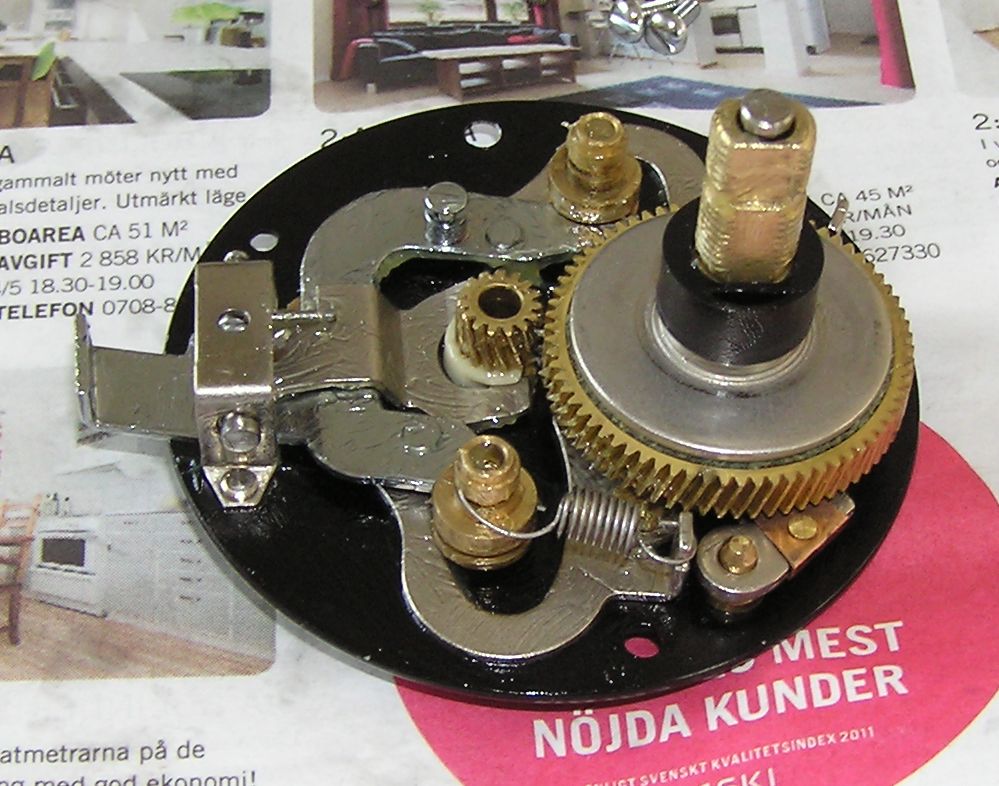

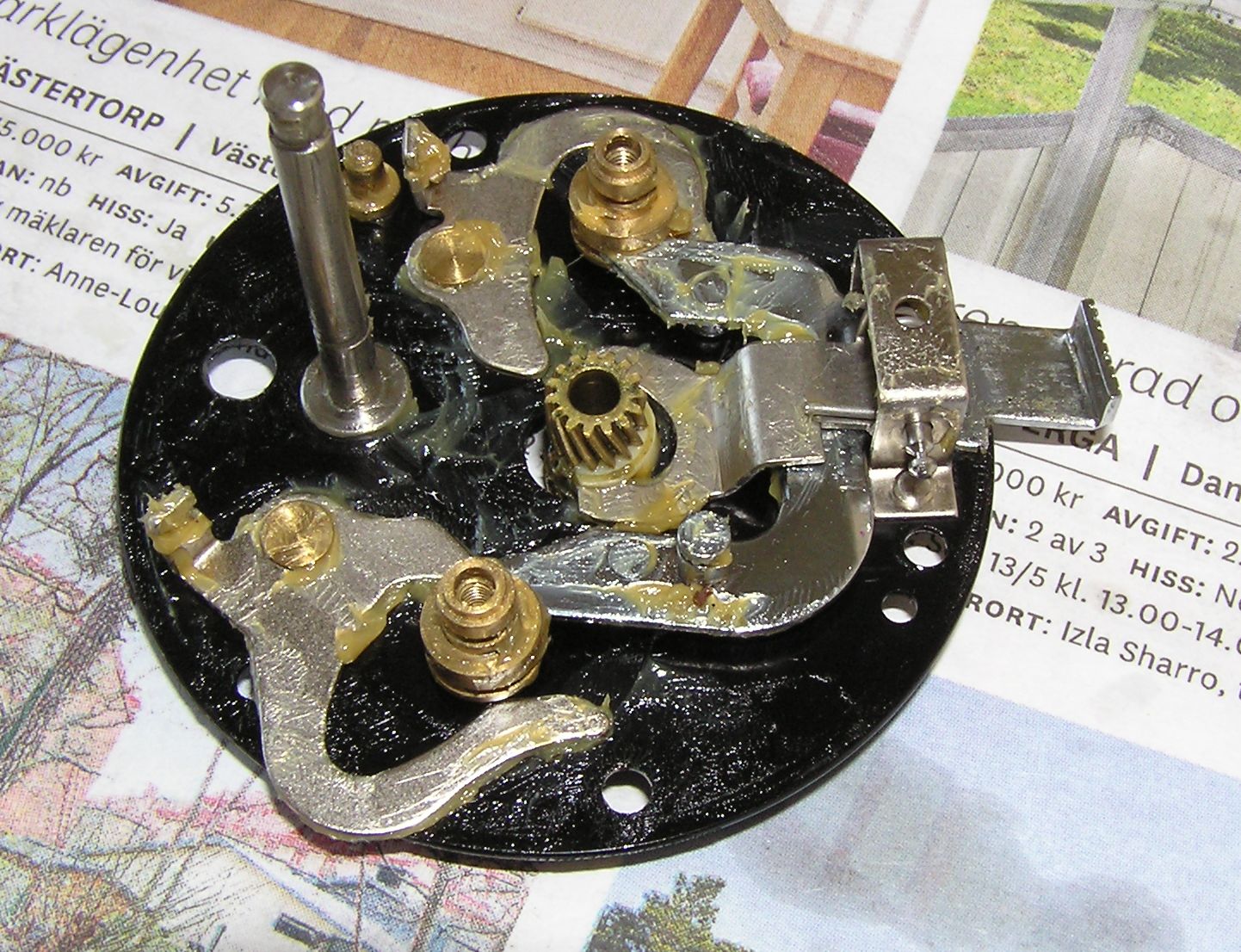

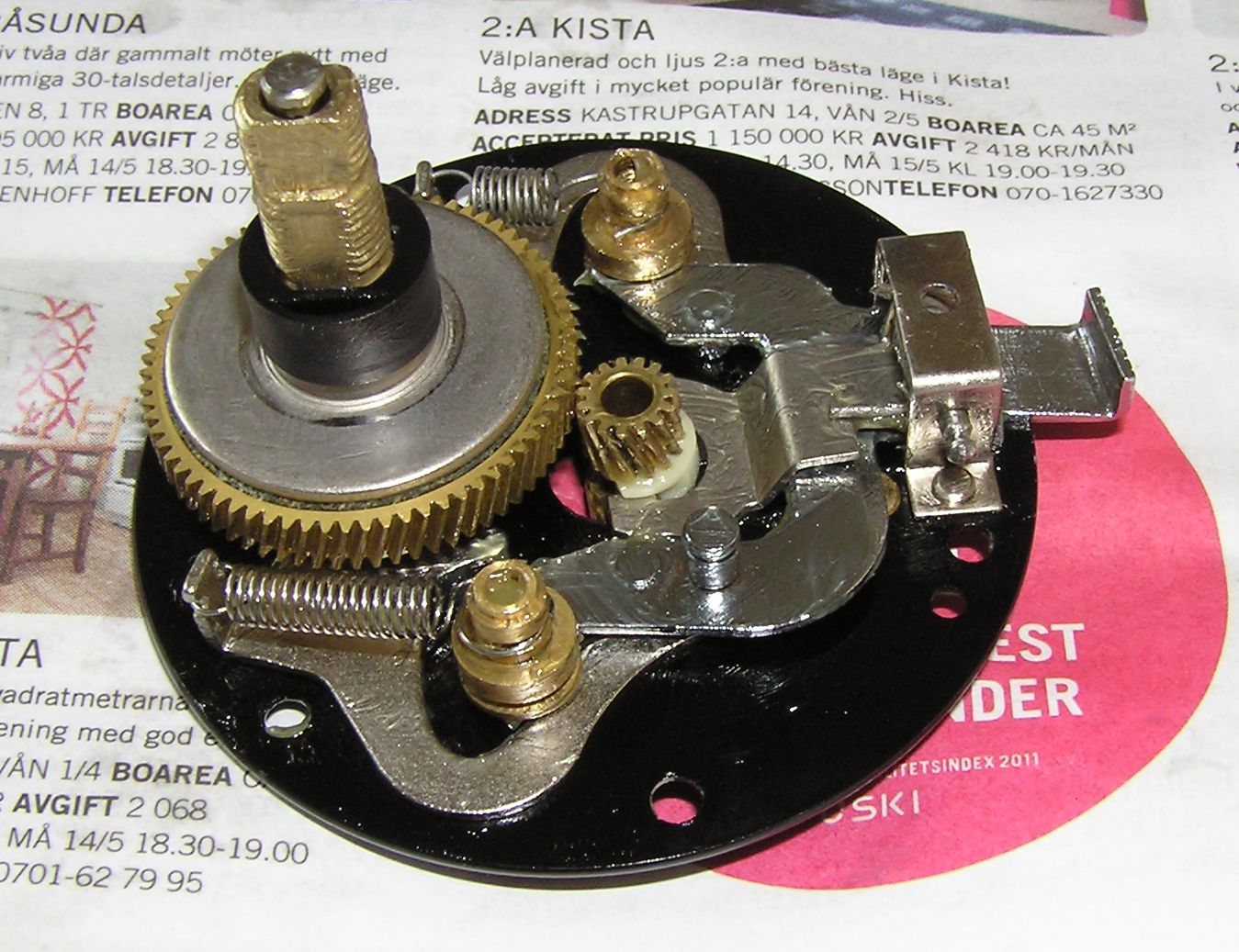

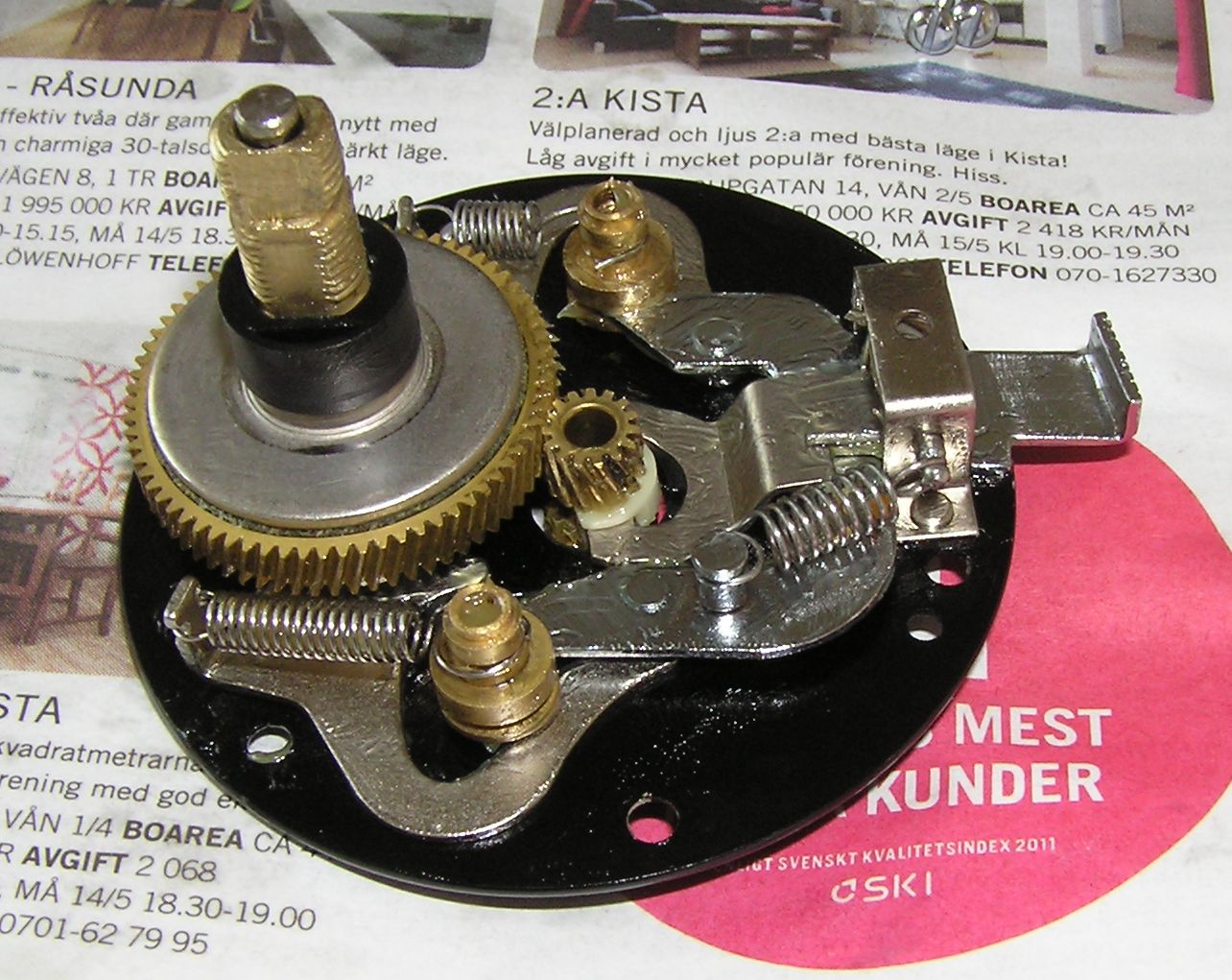

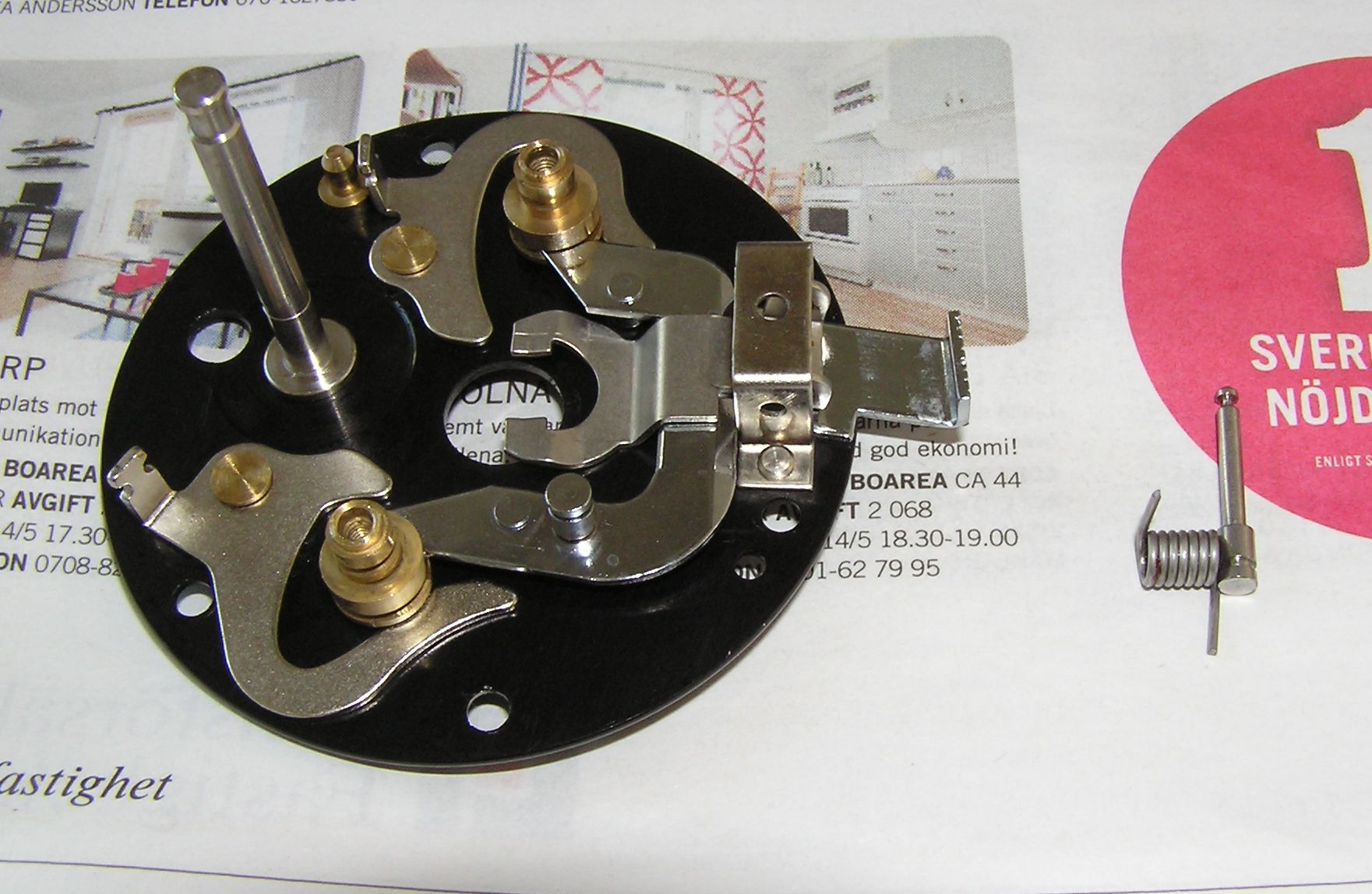

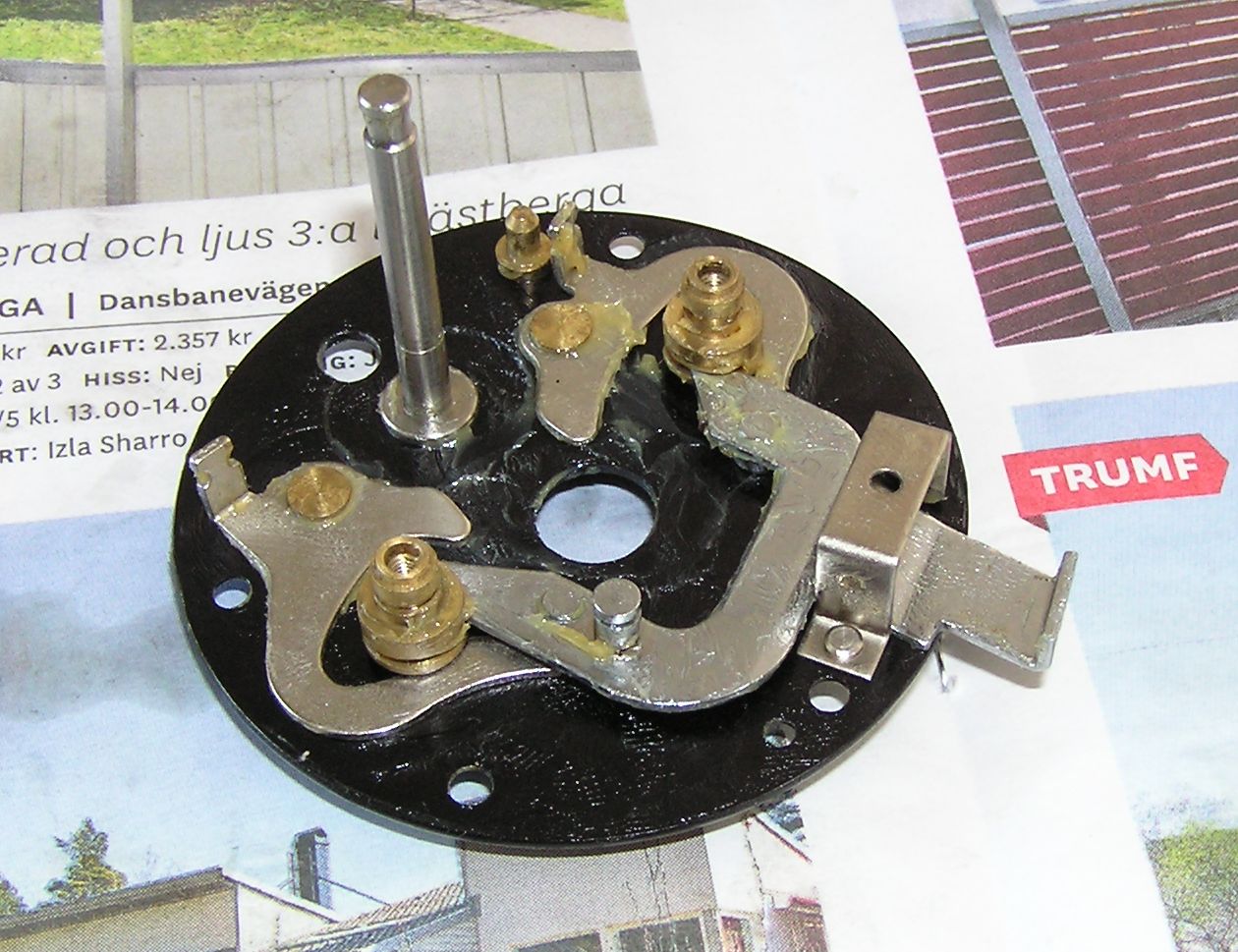

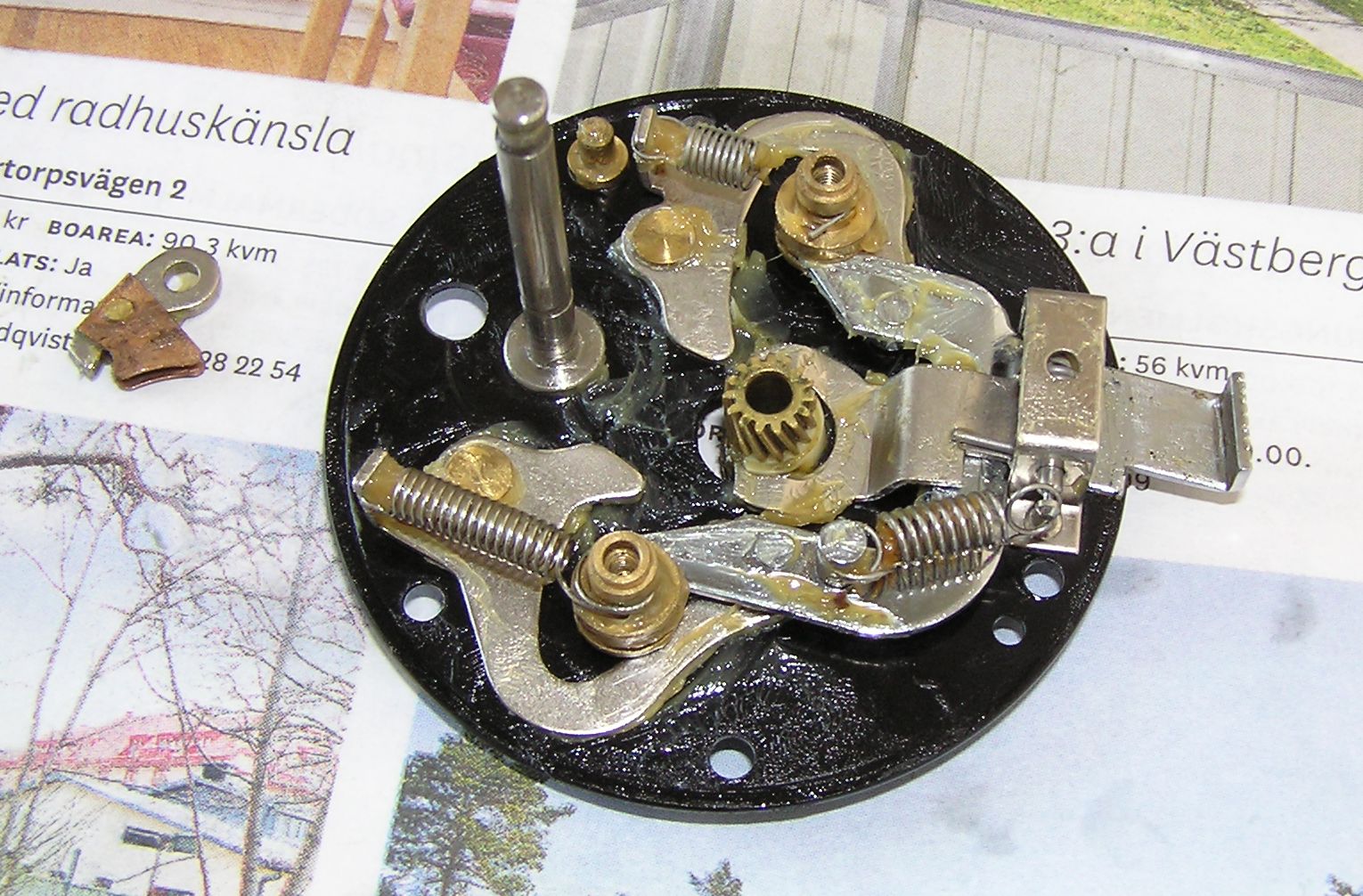

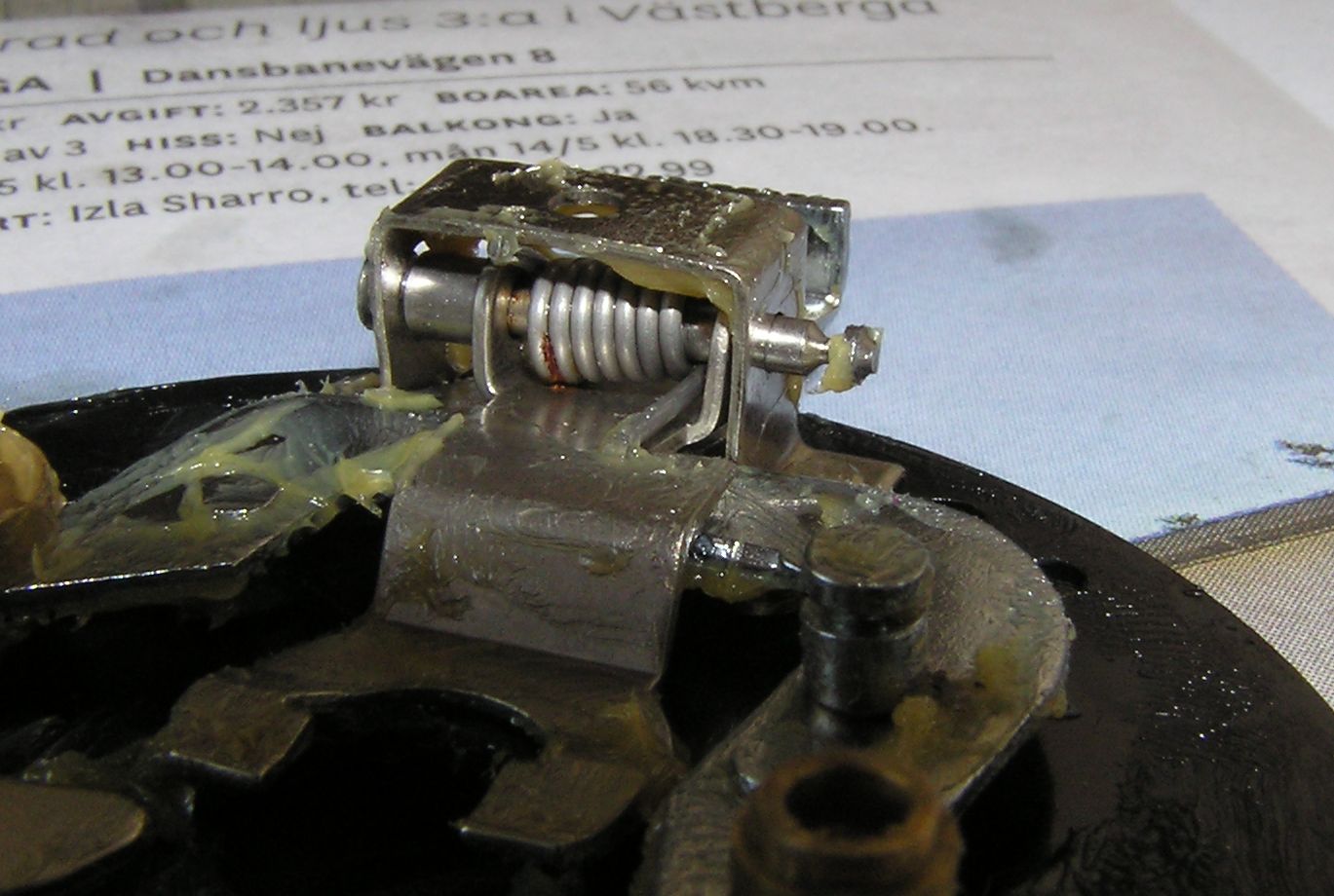

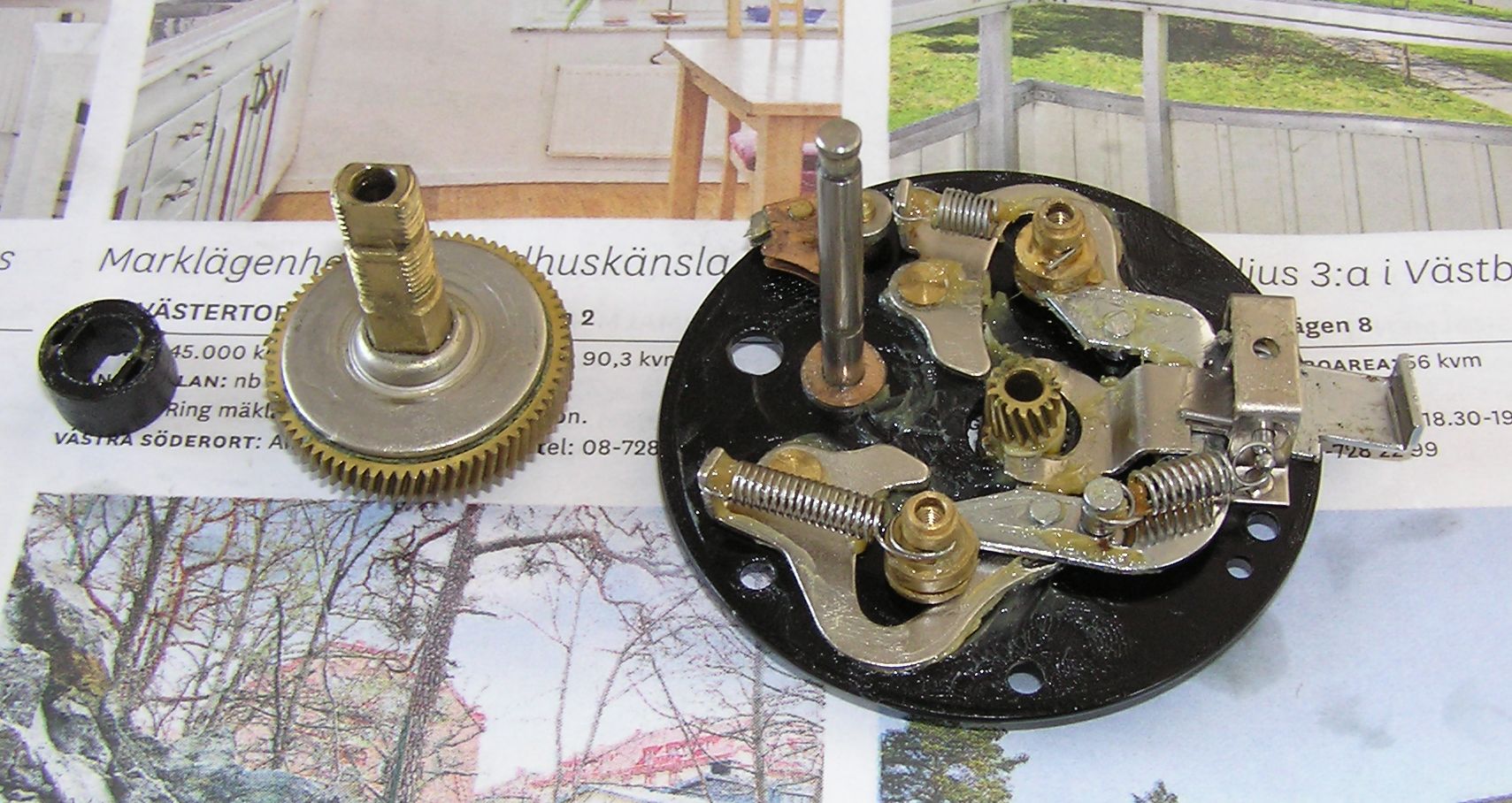

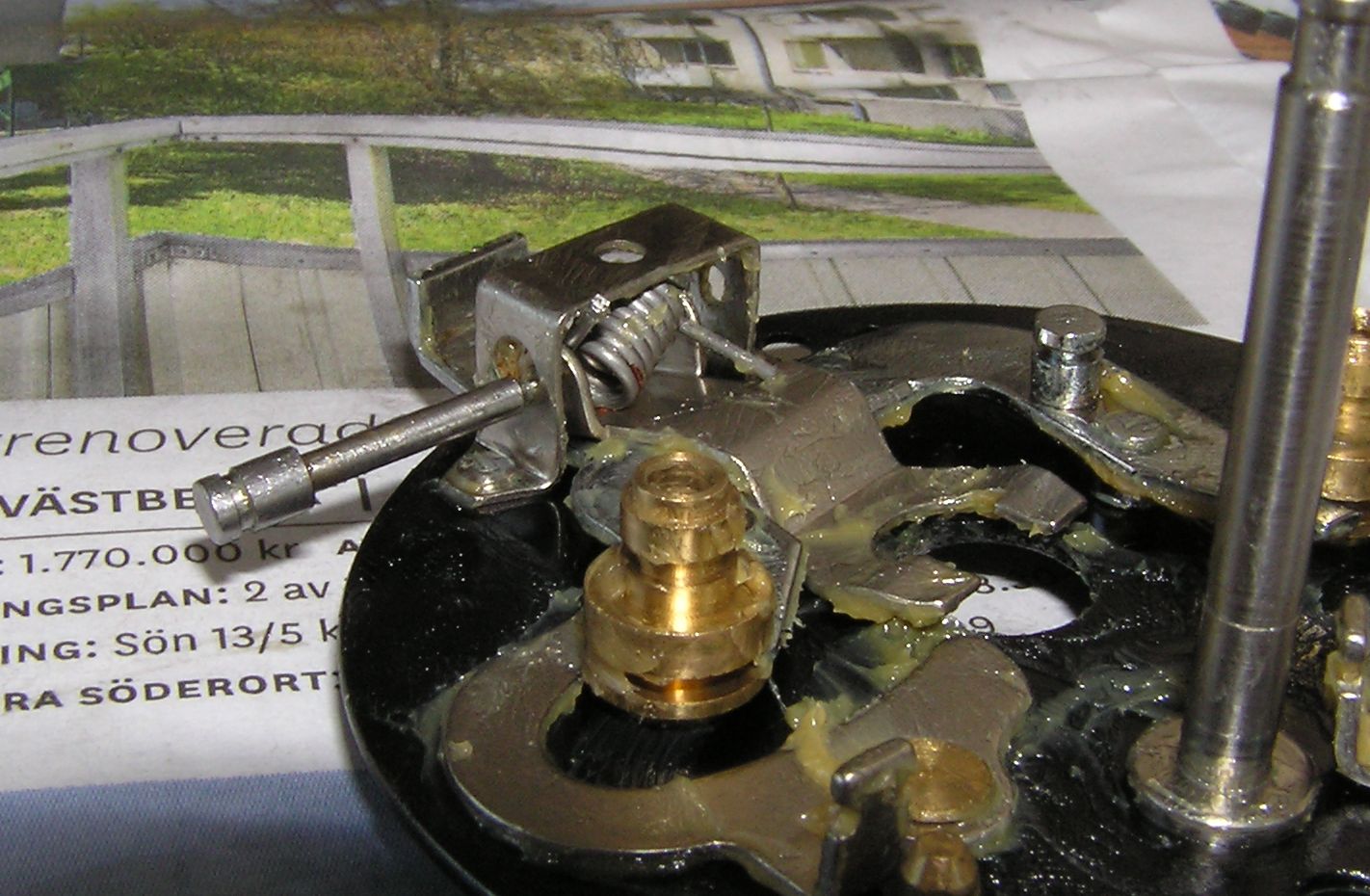

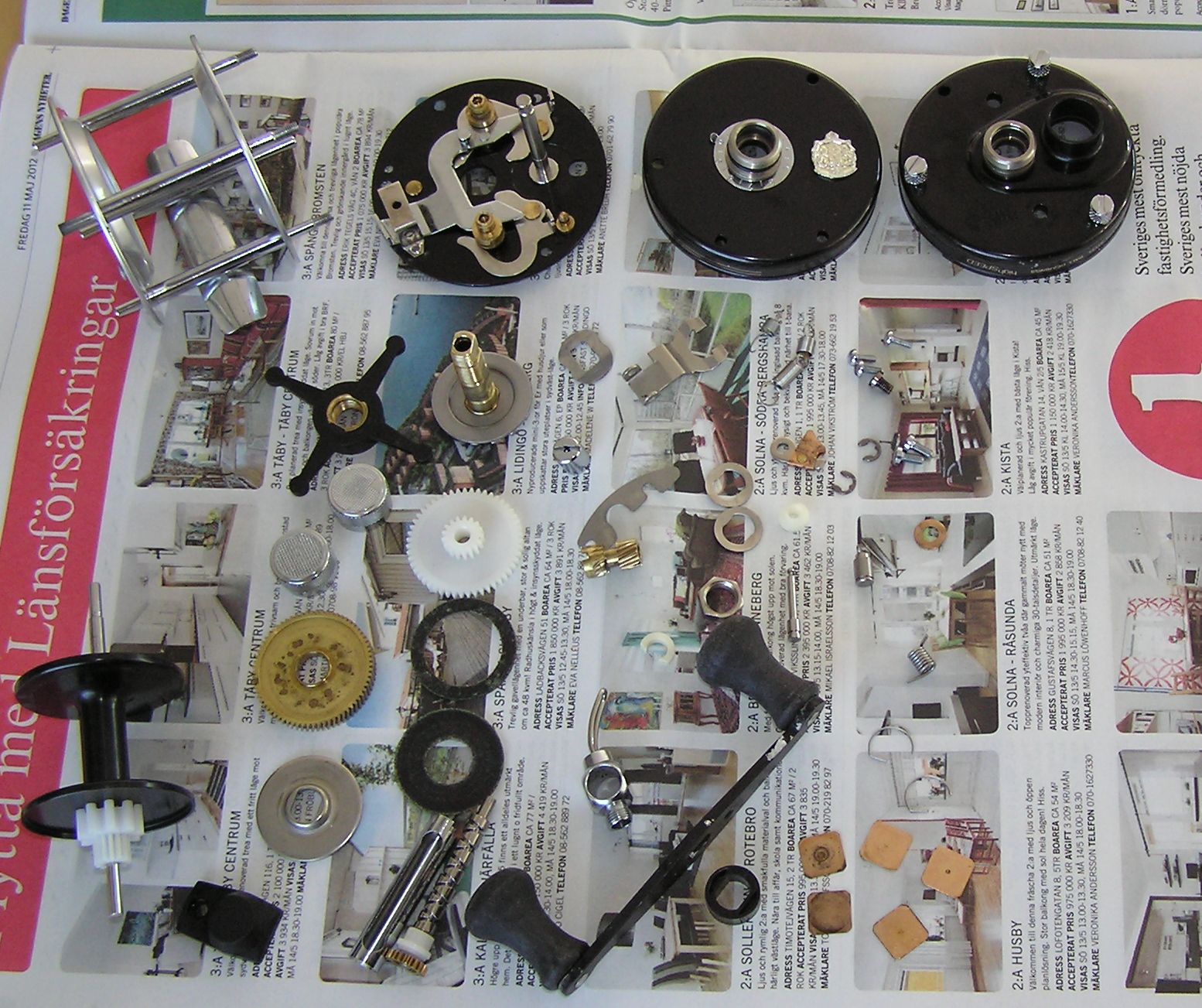

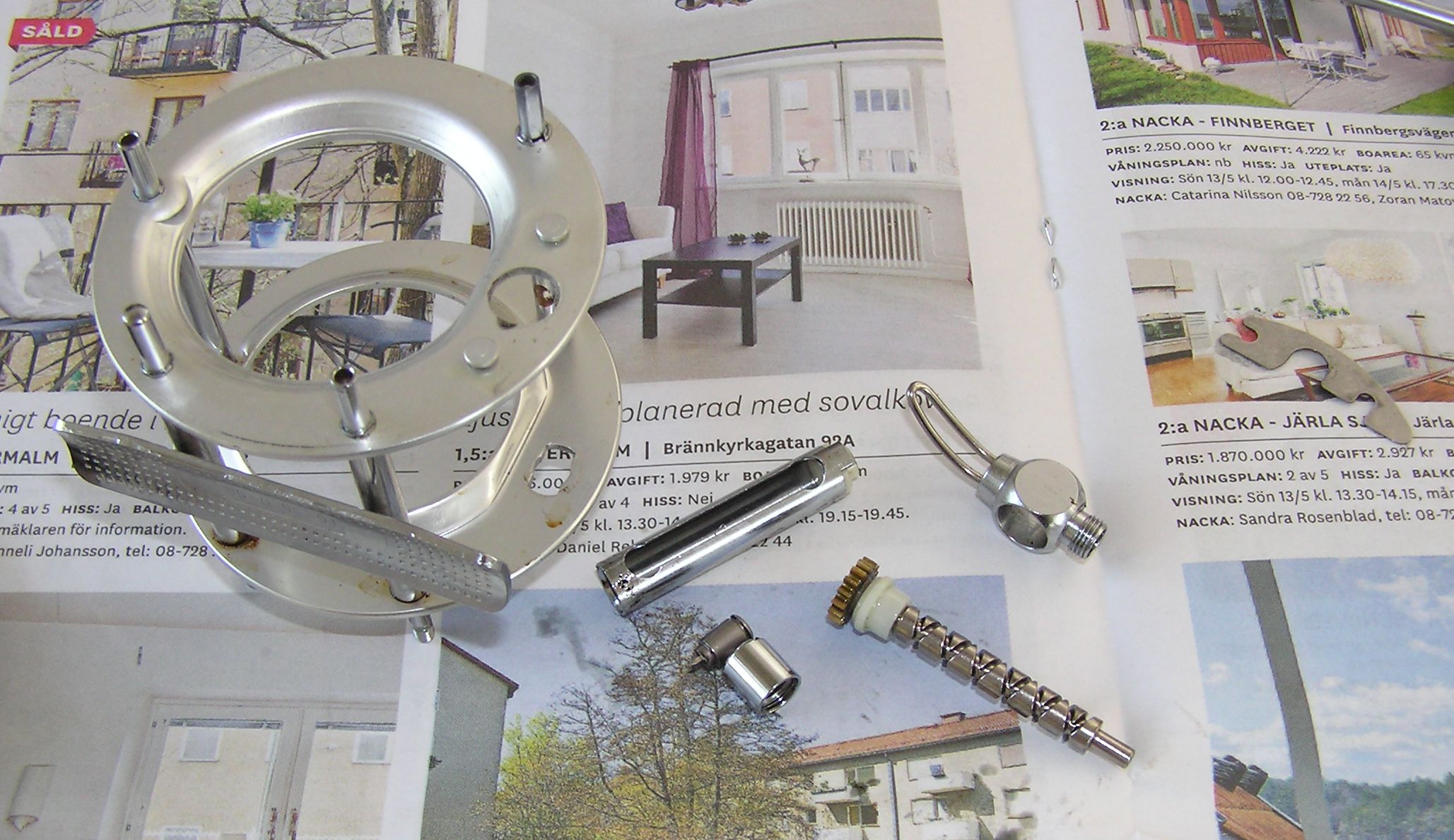

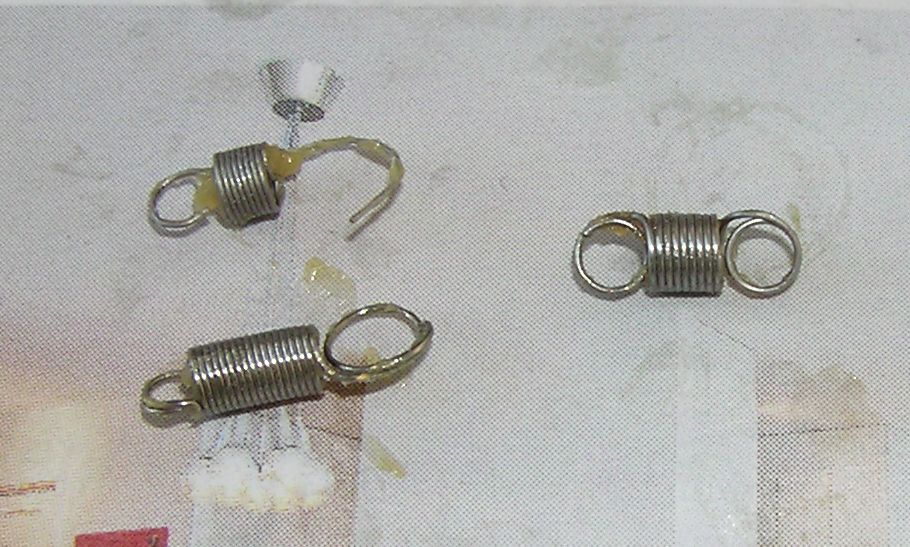

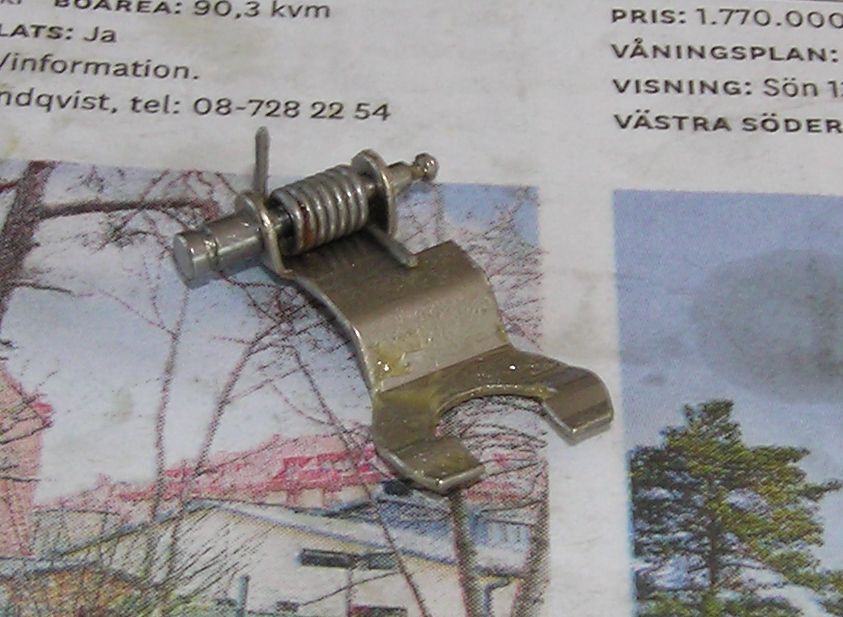

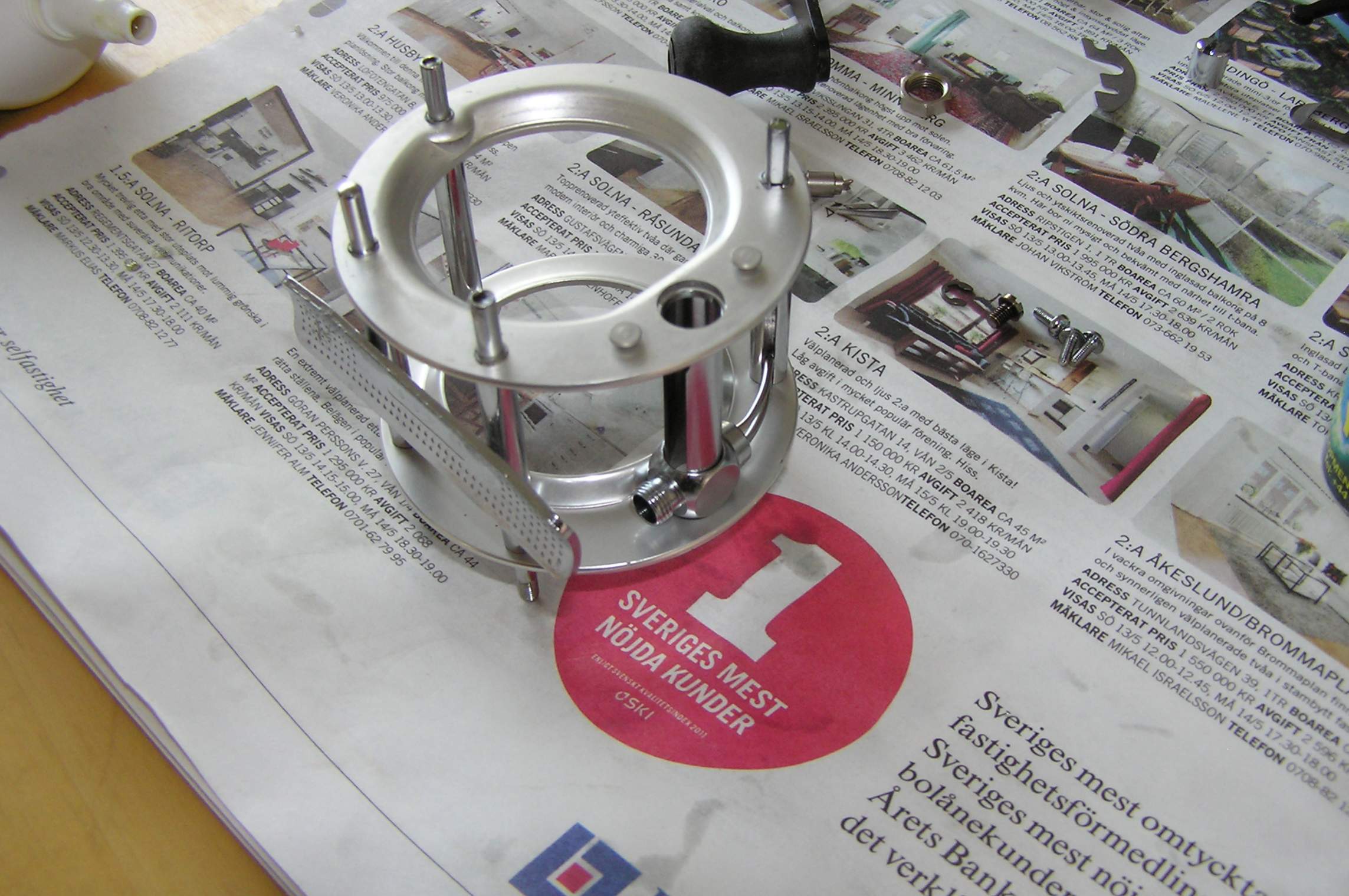

Lyfter man på vevgaveln ser man själva mekaniken i denna amba, ser rätt mycket mer komplicerad ut än moderna ambor men är inte så farligt när man väl börjar gräva,

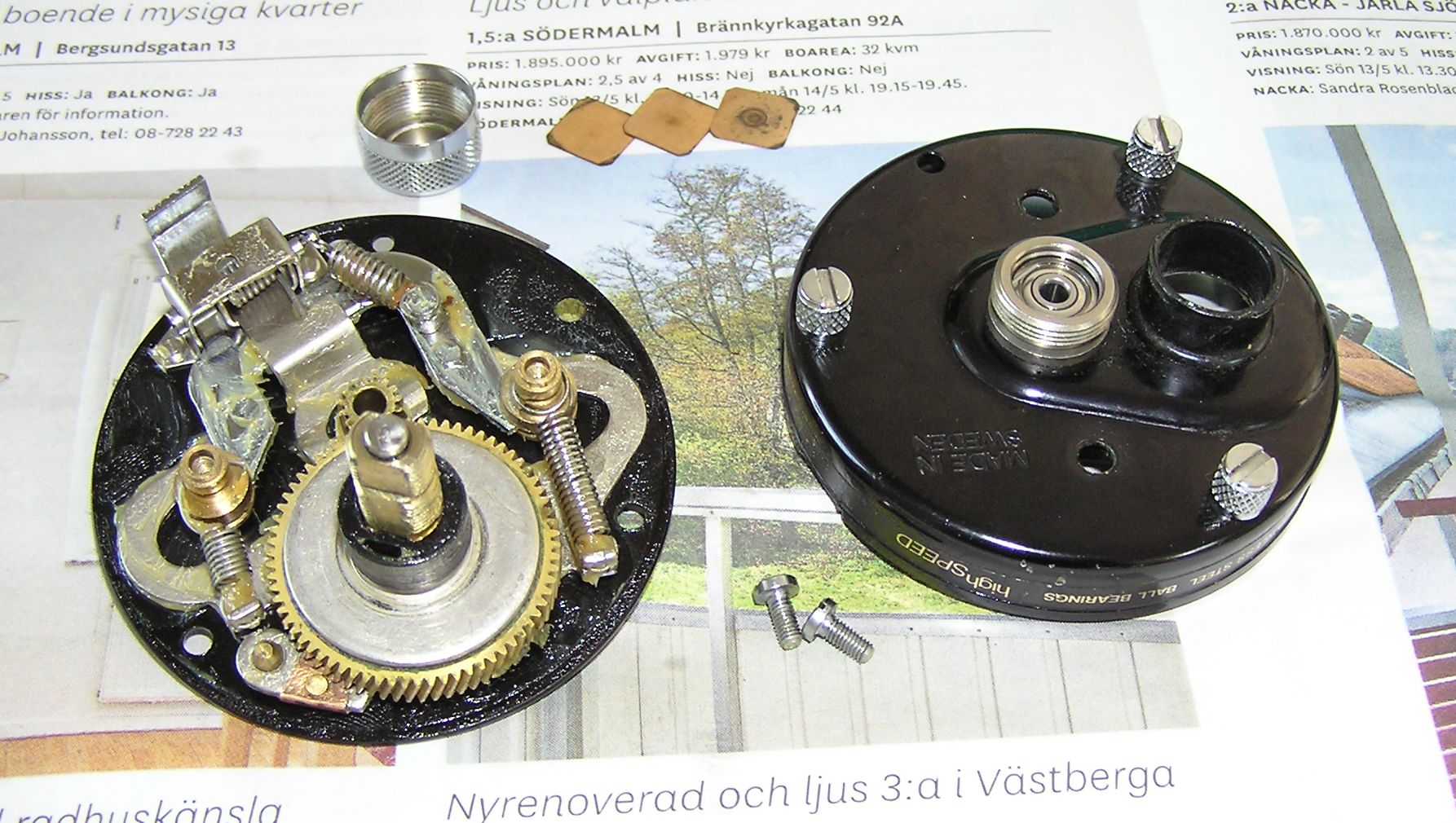

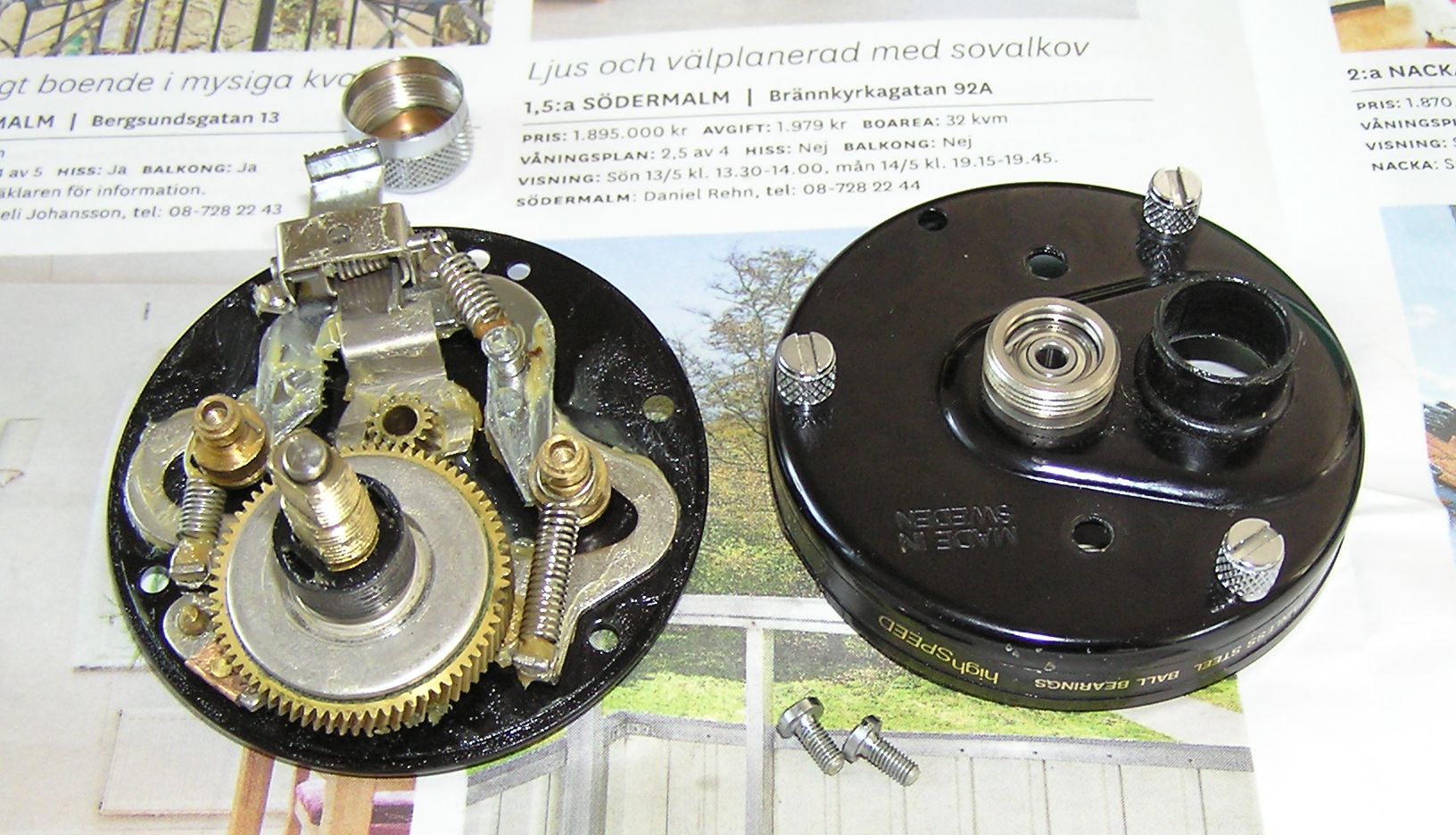

Här är förresten bildbeviset på att vevgaveln lagerkopp har 3st shims...
I det här fallet är det kanske snarast en "halvgammal" rulle som studeras, men det är en av de äldsta i min arsenal.
Följdaktligen presenterar jag för Er en 5001 C med rullfotsnummer 86-0 90-91.
Sprängskiss: ABU Ambassadeur 5001 C Left (86 0 n 4).pdf
Fast innan jag drar igång hänvisar jag som vanligt till mitt terminologi-inlägg med länkar till mina andra rullmekar-trådar.
http://www.fiskesnack.com/forum/show...ll-terminologi.
Kolla gärna in i länkarna i ovan nämnda tråd för lite mer om smörjning och så, jag hafsar glatt förbi det mesta av sånt i den här tråden.
Det lilla jag säger är väl; olja i snabbrörliga delar, fett i långsamtgående delar.
Ordförklaringar:
Multirulle.
Multi brukar översättas med "många" eller "flera". I praktiken betyder detta att har man väl skaffat sig en multirulle vill man gärna ha många fler. Vissa källor (oftast s.k. haspelfiskare) anser istället att termen kommer av att man kan använda en multirulle till väldigt mycket (bojsänke, försvarsvapen etc) utom att fiska med.
Multiplikatorrulle.
Alternativ benämning till ovan. Jämför med Multiplicera.
Ordets sammansättning kommer av att om man har fler än en multiplikatorrulle brukar de mer eller mindre oförklarligt föröka sig, leder ofta till utrymmesbrist på hyllorna, penningabstinens i plånboken och ifrågasättande kommentarer från omgivningen.
Källa: F. Hollenknulr und Prof. V. Lebensknecht. Scandinavische Fishereigeräte mit einrichtung am die Swedische Landschaffe an die Nordsee. 1958 Munich Volkesbildungsvorlage Gmbh.
Åsså en stor j**la brasklapp!
Att börja pilla med sina rullar kan fresta hårt på ekonomin, och det gäller att inte ha för många rullar samlade på samma ställe om ens respektive skulle råka ramla över kollektionen - kan bli så konstiga frågeställningar som dyker upp...

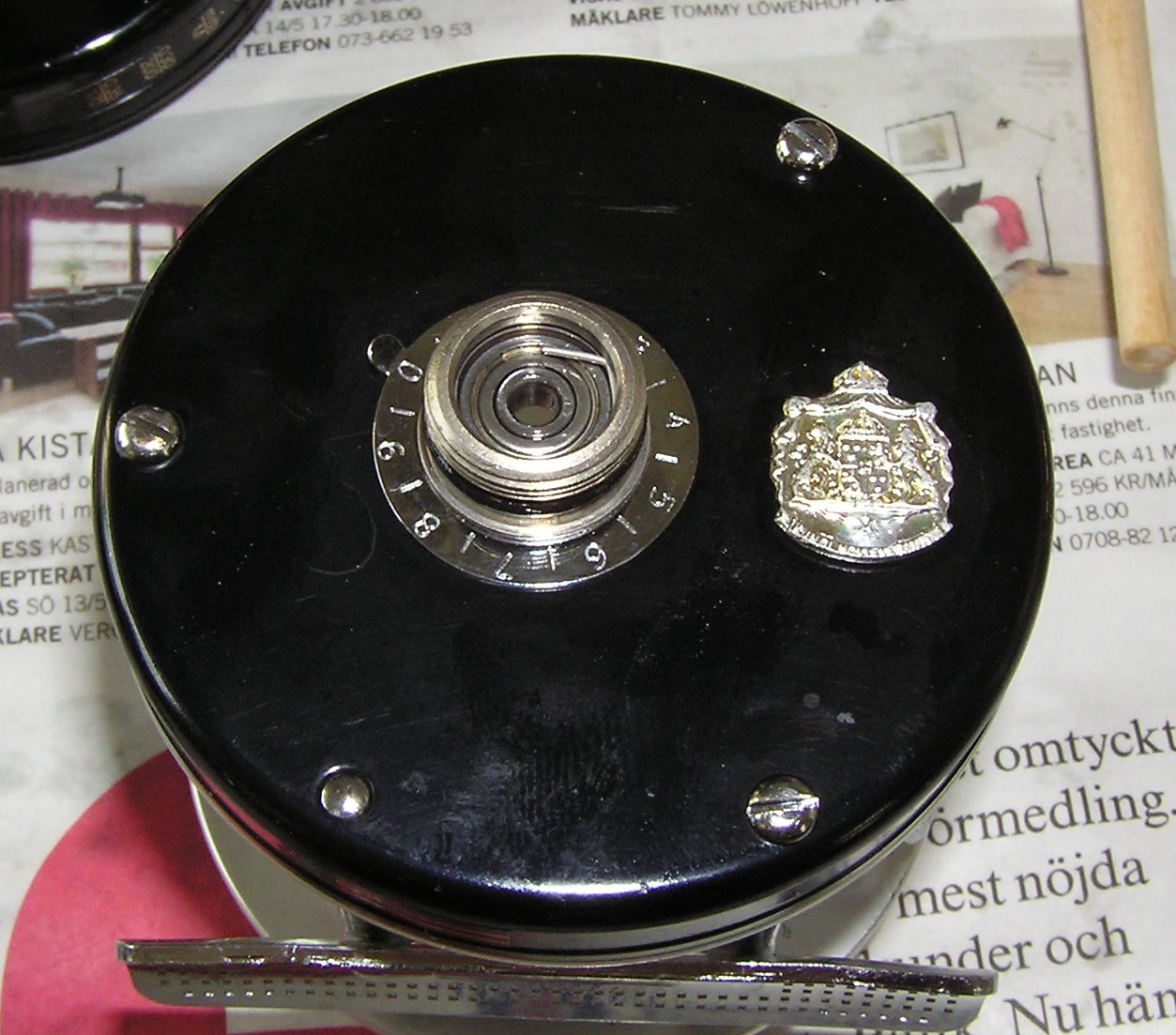

Nåja, nedan ses hur som helst rullen innan demontering och rengöring, lite smågrisig men inte alltför farligt.
Lossa mutterlåsningen, vevmuttern, spårryttaren, veven, fjäderbrickan och sist stjärnvredet (felgängad vevmutter för vänstervevade rullar, men det är precis som det ska vara).
Under stjärnvredet sitter i sedvanlig ordning två kupade brickor i ()-formation, fjäderbrickan längst till vänster sitter mellan vev och stjärnvred.
Lossa vevgavelns tumskruvar och ta loss vevgaveln, under lagerkoppen sitter ett gavellager låst med en låsring.
En äldre variant av C-broms. Som synes är spolaxeln fast monterad i spolen, jämför gärna med Ultra Cast eller Ultracast rullar där lagren sitter i spolen istf i gavlarna.
Undantaget bland moderna ambor torde vara Recorden som har lager både i gavlarna och i spolen, där gavellagren används vid utkast och spollagren vid invevning pga ett nållager i spolens mitt, mer om det i min tråd om Record-rullar http://www.fiskesnack.com/forum/show...genomg%C3%A5ng
I palming-gaveln sitter mellandrevet samt nästa gavellager, även detta låst med en låsring. Notera att på äldre rullar sitter mellandrevet fast med en spårryttare, finns också semi-moderna rullar där mellandrevet har nån finurlig konstruktion som går att det går att ta av utan att det sitter spårryttare. För att göra moderna rullar mer lättservade skär man med fördel av plastflänsen som låser mellandrevet och petar dit en spårryttare istället.
Innan för lagret i palming-gavelns lagerkopp ligger 2st kopparshims (vevgaveln har förresten 3 shims).
Lyfter man på vevgaveln ser man själva mekaniken i denna amba, ser rätt mycket mer komplicerad ut än moderna ambor men är inte så farligt när man väl börjar gräva,
Här är förresten bildbeviset på att vevgaveln lagerkopp har 3st shims...
):
