Hur f-n tänkte ingenjörerna när de ritade nya Calcutta D?

Collapse
X
  • Filter
  • Klockan
  • Visa
Clear All
new posts

  • #31
    Jag tycker det var tunnt med info på nätet, så jag tänkte att ett par bilder på hur man gör kunde vara till glädje för andra som ger sig på detta, det var ju ganska lätt i slutändan.

    Lätta på bromsen så att du enkelt kan dra ut mer lina utan ansträngning. Skruva loss de tre skruvarna som sitter på samma sidan som veven (kan ev. vara två skruvar på vissa D-modeller)

    image_larger_version_name_size_id

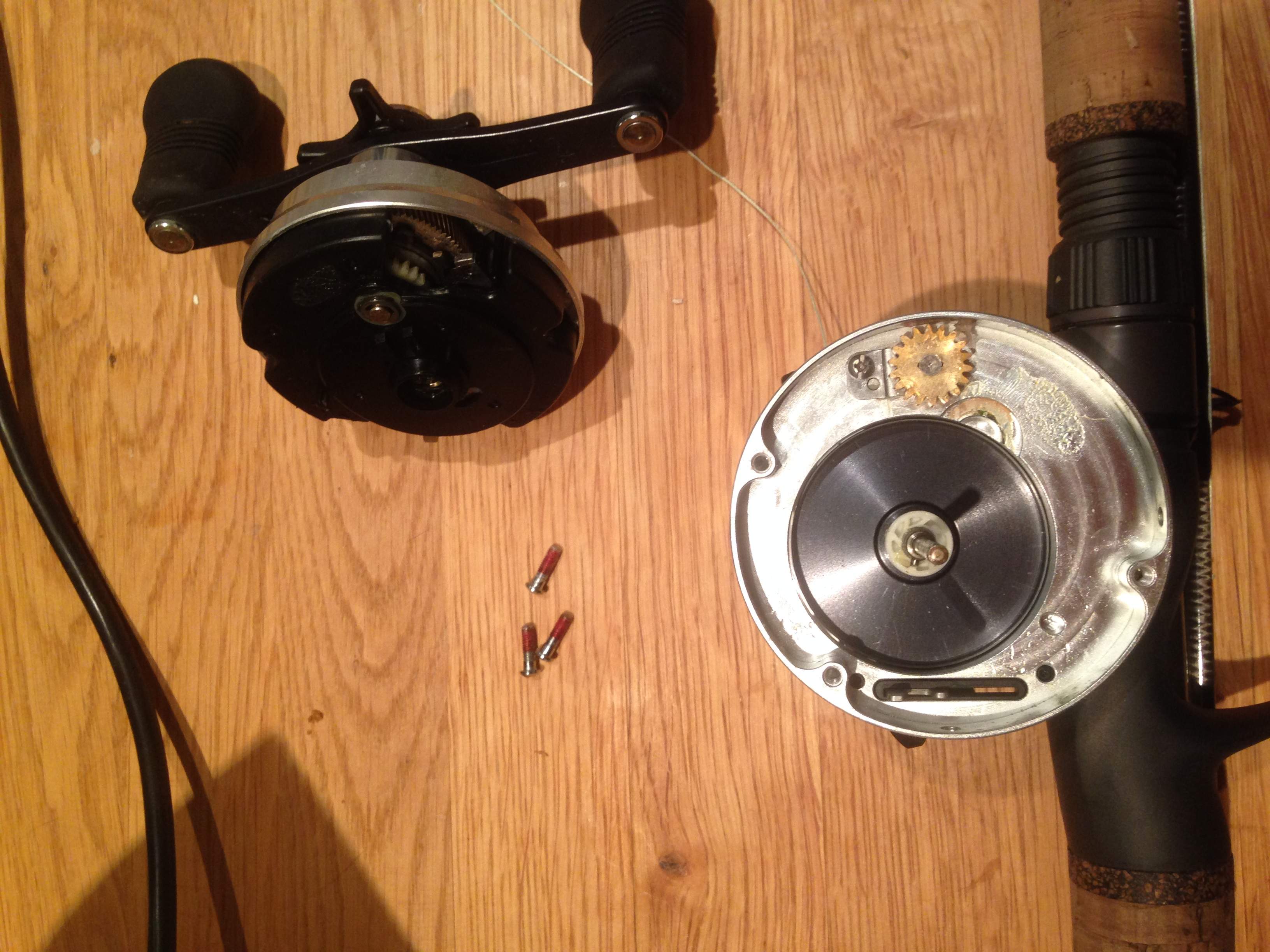

    När skruvarna är borttagna så kommer hela gaveln av med lite lirkande. Hela operationen går att göra med rullen monterad på spö, med tafs och allt - men man får iaktta stor försiktighet så man inte tappar någon del om man försöker sig på detta ute på sjön...

    image_larger_version_name_size_id

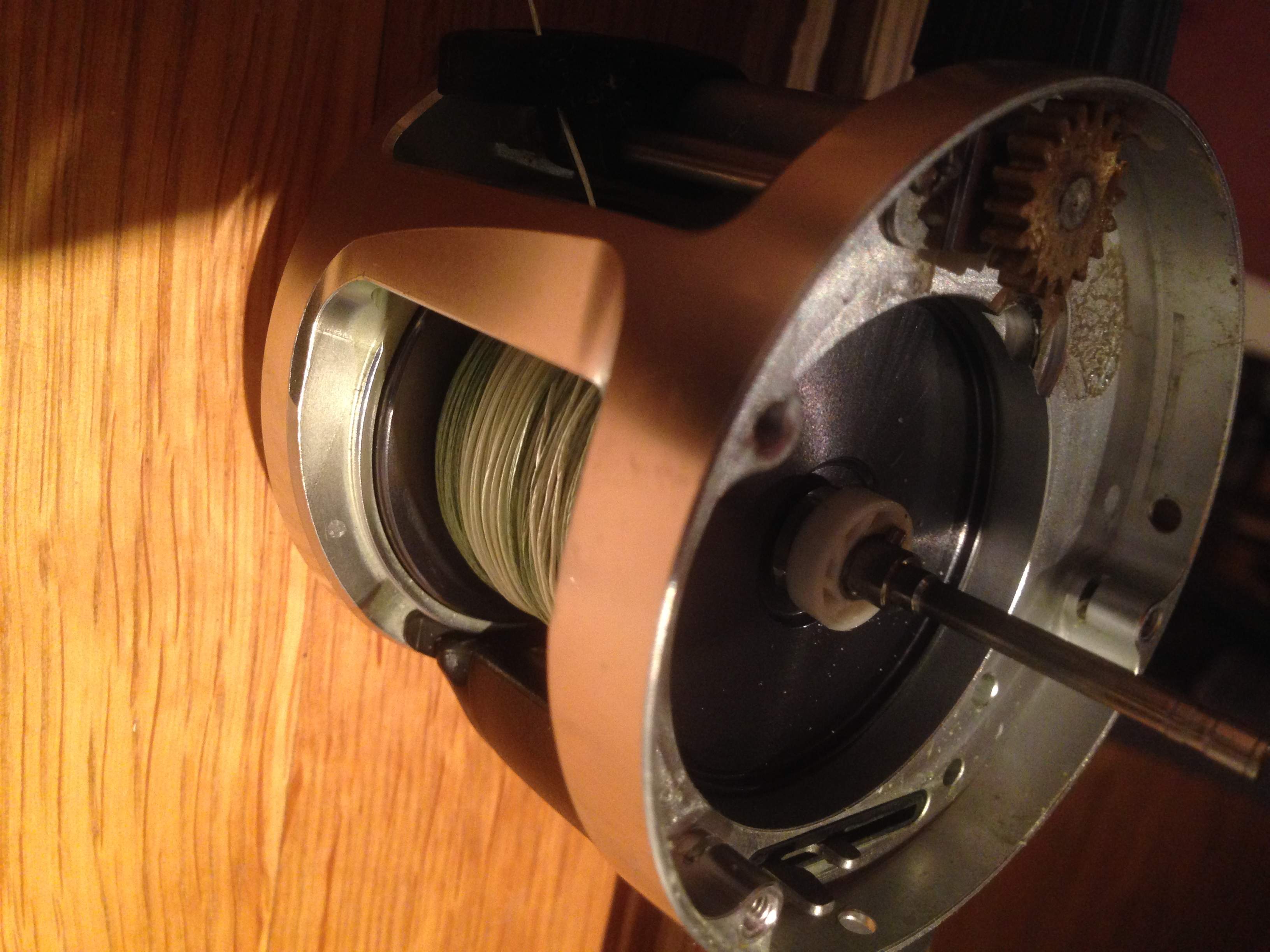

    Ta ut spolen

    image_larger_version_name_size_id

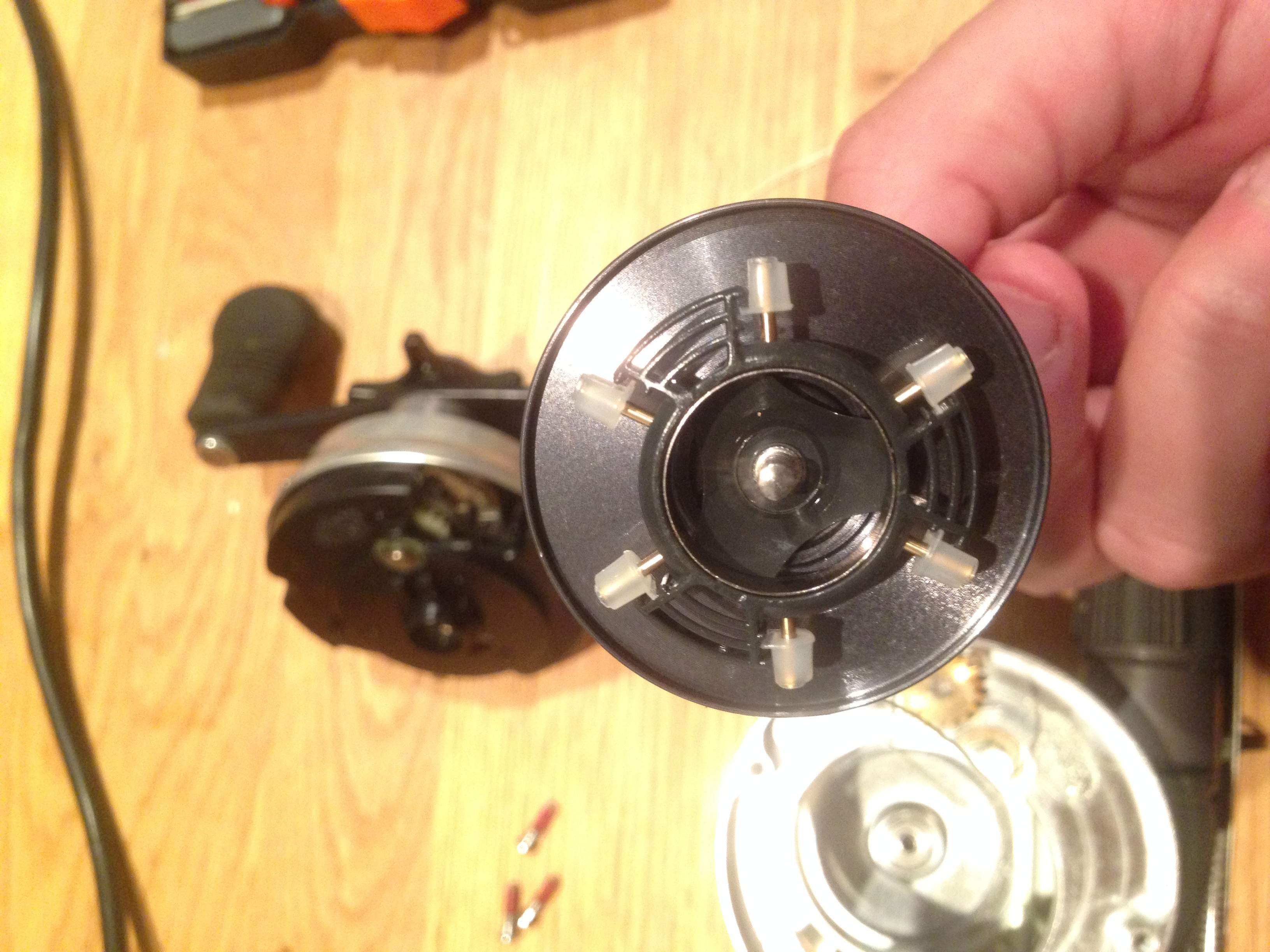

    Vänd på spolen så ser man de 6 vikterna som ingår i "Variable Brake System" (VBS). På min rulle så var 3 av 6 vikter "aktiverade" när jag öppnade och kikade. För att justera vikterna så kan man peta ut eller in dem med en liten skruvmejsel. På bilden nedan så är samtliga 6 vikter "aktiverade" i ändläget.

    image_larger_version_name_size_id

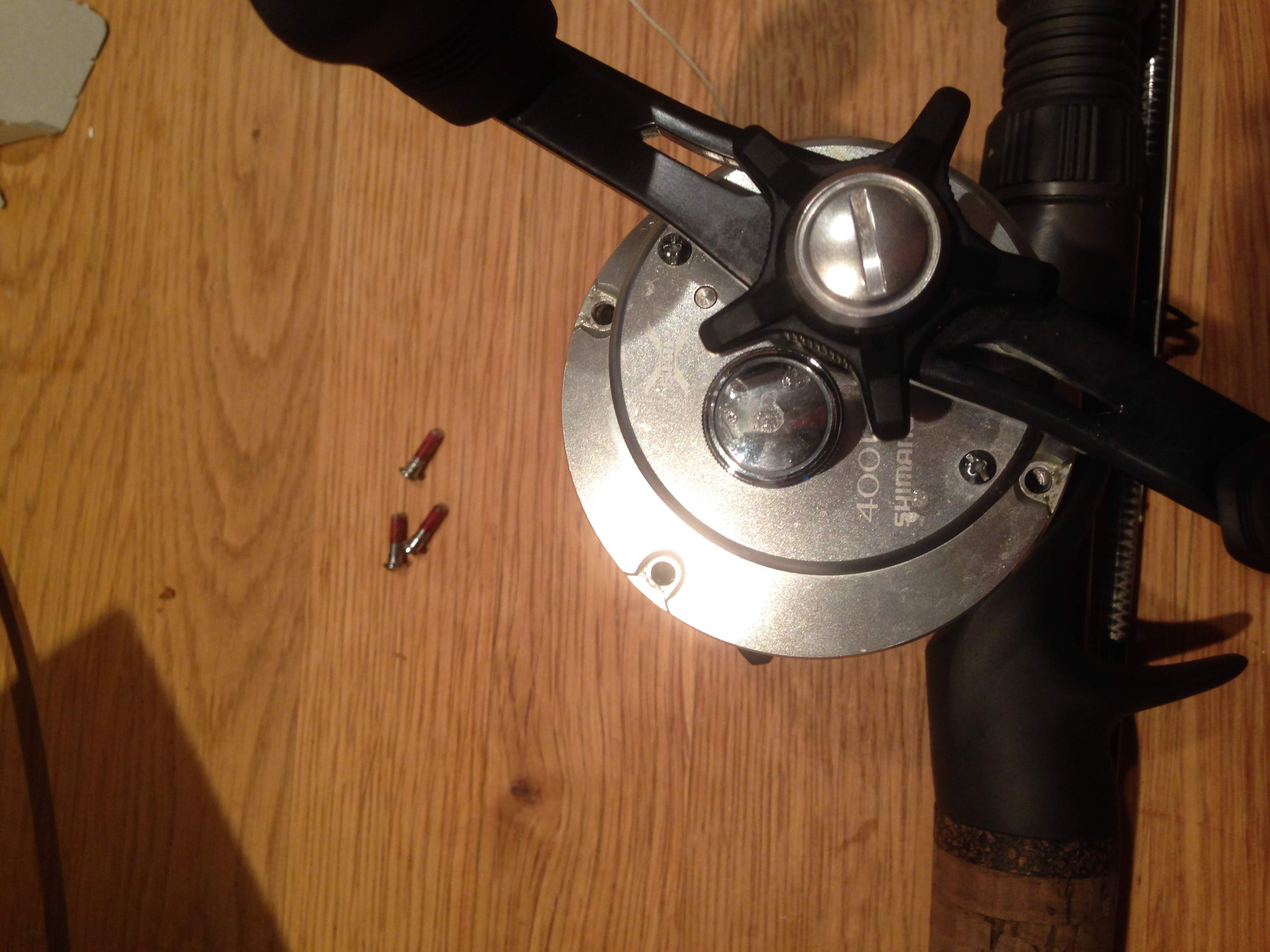

    Sätt tillbaks spolen och se till att den kommer ner ända i botten mot utan spel eller glapp. Sätt tillbaks gaveln samtidigt som du håller upp frikopplingstangenten i låst läge, detta är viktigt och missar man detta så kommer det inte gå att låsa/frikoppla rullen efteråt.

    image_larger_version_name_size_id

    Skruva ihop allt och dra upp en 10+:are, förhoppningsvis utan problem med kink och overruns
    Senast ändrad av cazorp; 2014-08-18, 11:17.
    Feces piscis!

    Kommentera


    • #32
      Precis bara tre skruvar resten sitter ihop nemas problemas.

      Kommentera


      • #33
        Det tog ett tag innan man hajade det där...
        Monterade ner hela rullen första gången =)

        Kommentera


        • #34
          Någon som vet om de är 3 vikter som är aktiverade (original) ?

          Kommentera


          • #35
            Ja, på min var det 3 vikter "från fabrik" så det borde väl vara standard.

            Har ikväll fiskat med 6 vikter aktiverade och med spinnerbaits i blåsten, och det fungerade riktigt bra - allt är förlåtet fina Calcutta, och tack för de 10 gäddorna du krokade åt mig idag!
            Feces piscis!

            Kommentera


            • #36
              Hej! Tar upp denna tråd igen... Jag har nämligen en Shimano Calcutta 201d som jag vill justera c-bromsen på (tycker man får betydligt kortare kast jämfört med min Revo beast). Dock är det inte som på bilderna ovan (med tre skruvar), utan det är två skruvar och att man måste skruva loss vev och hela paketet för att få loss gaveln. När man väl har lossat gaveln så får man ändå inte ut spolen på det enkla vis som visas ovan. Någon som har en likadan rulle som lyckats ändra c-bromsen på ett hyfsat lätt sätt?

              Kommentera


              • #37
                Gavel borde sitta med 2skruv på en 200 om jag förstått sprängskissen de 2 mindre skruvarna vid handtaget skall du inte röra utan bara de som fäster gavel i stativet. Gavel kan sitta tajt speciellt om den inte varit isärtagen på ett tag.

                Lägg upp bild så kan du säkert få bättre hjälp.

                Kommentera


                • #38
                  Och innan du sätter ihop allt- marinfett på insidan och kanten. Skyddar samt det blir lättare att få lös nästa gång
