givarkabel dragning silver hawk

[pmb123]

Någon som har tips på hur/vart man drar in ekolodsgivarkabeln snyggast/enklast på en silver hawk br 2012 och framåt?

[Team Isotopes]

Lite mörkt ute nu.

[anteman]

Skum dragning...

[Team Isotopes]

Lite fler bilder i dagsljus:


För att få fram kabeln till instrumentpanelen utnyttjar man kabelkanalen som går från utrymmet innanför akterspegeln till stuvfacket framför\ under pulpeten. För att få in kabeln till utrymmet kan man antingen borra genom akterspegeln eller genom plasten i motorbrunnen. Om man borrar genom akterspegeln måste man vara försiktig så man inte borrar sönder förstärkningsbalkar. Om man borrar i motorbrunnen måste man se till att hålet hamnar tillräckligt lågt, annars hamnar man i stuvfacket till höger i bild. Så placeringen på min båt är det enklaste stället, då man endast behöver borra igenom några mm glasfiber som inte har någon bärande funktion.

[pmb123]

så om man borrar ett hål där är det så simpelt att man bara matar in kabeln så dyker den upp vid batteriet typ?

[Old Firehand]

Lite fler bilder i dagsljus:
[ATTACH=CONFIG]86990[/ATTACH]
[ATTACH=CONFIG]86991[/ATTACH]
För att få fram kabeln till instrumentpanelen utnyttjar man kabelkanalen som går från utrymmet innanför akterspegeln till stuvfacket framför\ under pulpeten. För att få in kabeln till utrymmet kan man antingen borra genom akterspegeln eller genom plasten i motorbrunnen. Om man borrar genom akterspegeln måste man vara försiktig så man inte borrar sönder förstärkningsbalkar. Om man borrar i motorbrunnen måste man se till att hålet hamnar tillräckligt lågt, annars hamnar man i stuvfacket till höger i bild. Så placeringen på min båt är det enklaste stället, då man endast behöver borra igenom några mm glasfiber som inte har någon bärande funktion.

Snyggt!

http://www.trumman.com/fisketips.htm

Old Firehand

[Team Isotopes]

Öppna bakre stuvfacket:

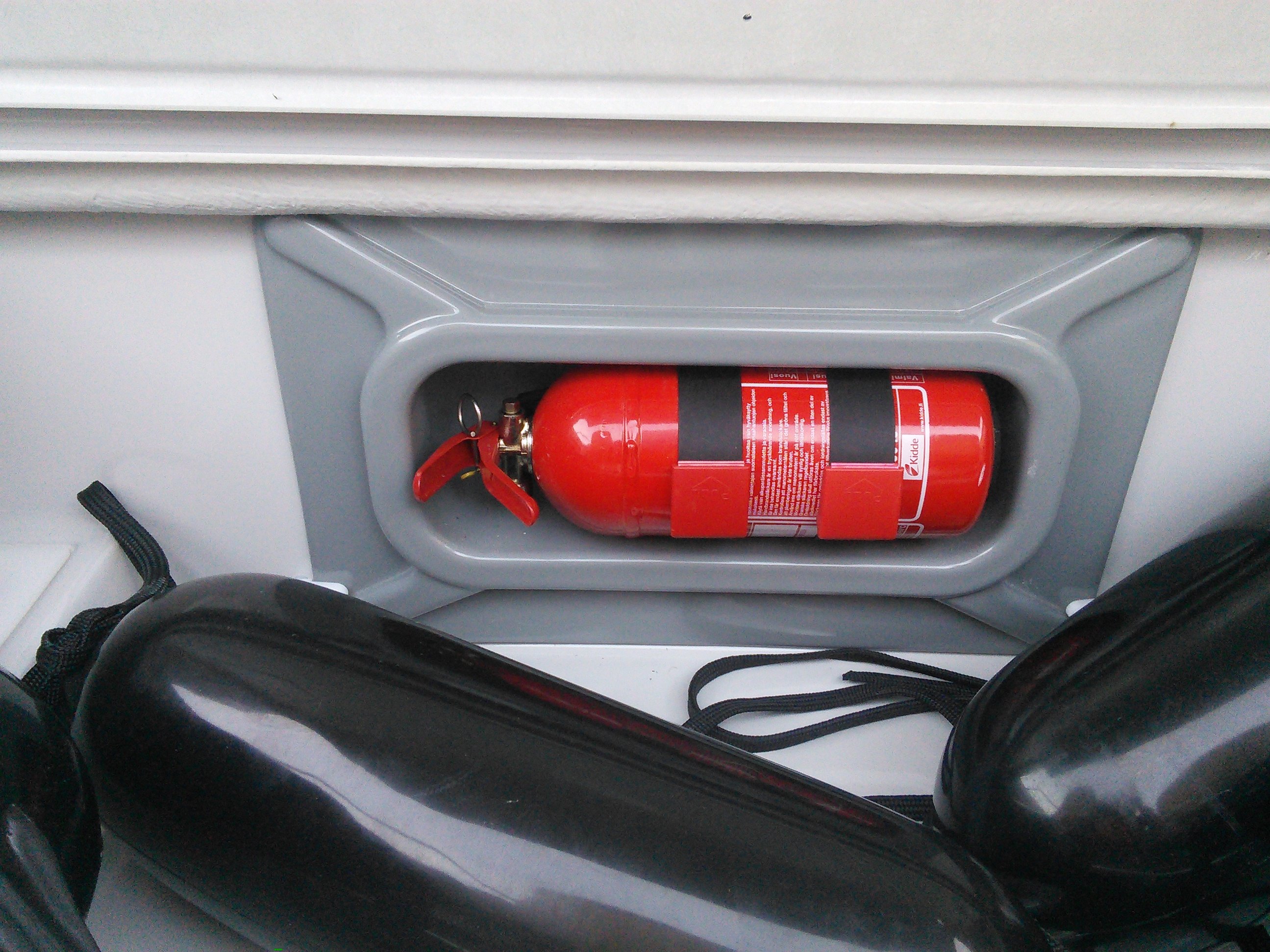

Ta bort brandsläckaren. Stoppa ner handen i kölsvinet närmas akterspegel och känn efter bakom tanken. Här hittar du en slang för kabeldragning:

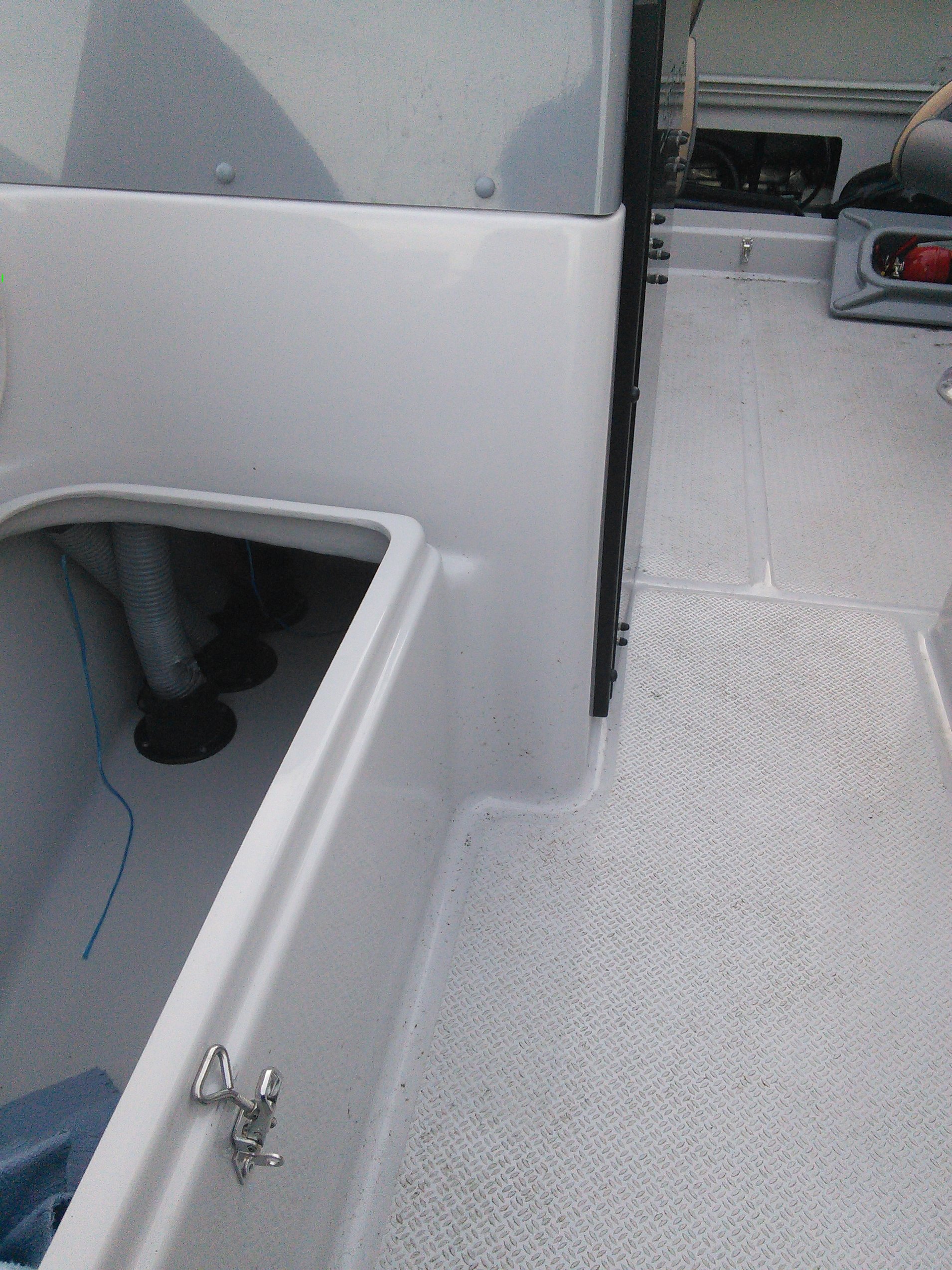

Slangen kommer upp i det högra stuvfacket rakt under pulpeten. Det är den främre slangen som går till aktern.

Detta är en -15 men jag tror denna modellen kom -12 så det borde vara lika i din båt.

[pmb123]

Tackar och bockar nu är kabeln på plats, lite småpill kvar sen ska det ut och testas,japp modellen kom 12, båten det ska på är 16 .

[Team Isotopes]

Bra val av båt!
Du missade väl inte att få fästet för frontmonterad elmotor monterat på fabriken.
