Dra ny el i båten.

[mr.G]

Hej!
Jo, jag och min svåger tänkte ta och dra lite ny fräsch el i båten.
Vi är båda ganska färska på elområdet och vi vill bara vara säkra på att det
vi gör blir ok.

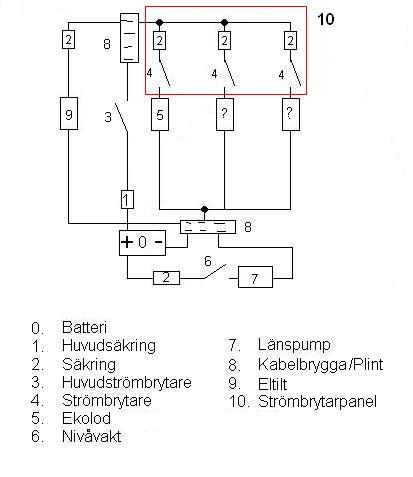

Har ritat ett litet elschema som ni gärna får kommentera. Jag undrar även om
det är nödvändigt med en huvudsäkring när alla förbrukare ska bli säkrade separat.
Om den behövs, vilka strömmar ska den tåla i sådana fall? 100A? Kör bara med
ett ekolod, utombordare 40hk och eltilt. Elmotor ska kopplas till ett annat batteri.

Tack för svar!
/Göran

[Spy]

Ska inte länspumpen även kopplas till panelen så att den kan slås på manuellt ?

[Tobias]

Svågern här...

Batteriet vi har som både start- och förbrukningsbatteri är ett 80Ah marinbatteri, ifall det har någon betydelse...?

Länspumpen som ska monteras blir med inbyggd nivåvakt. Alltså måste den alltid vara på. Eller går de att köra både manuellt och automatiskt? Av vilken anledning skulle man vilja ha det så i sådana fall?

[Spy]

Av vilken anledning skulle man vilja ha det så i sådana fall?

Tja, om nivå-vakten hänger sig kanske
Har för mig att det är tre tåtar på länspump med nivåvakt !?

O.T.
Vet inte varför, men jag är lite skeptisk till nivå-vakt som enda sätt att undvika
att hitta båten på botten efter en regnperiod....
En stor anledning till att jag inte redan slagit till på en Tracker/Quintrex som saknar självläns.

[Tobias]

Länspumpen är inte införskaffad än men jag trodde i min enfald att det bara var en + och en - och att nivåvakten sedan skötte on/off när vattennivån steg. Går den alltså att köra igång manuellt? Det visar sig...

Gällande "enda sätt att hitta båten på botten efter en regnperiod" så är det tyvärr så att båten vi äger saknar självläns och då är länspump och öskar det som gäller... sen får man tighta till angöringstamparna ordentligt så sjunker båten aldrig om nu länspumpen skulle sluta funka...

Någon annan som har någon input gällande elschemat? Det ska skruvas i helgen så tar tacksamt emot all hjälp vi kan få!
Det jag funderar mest på är hur man ska koppla eltilten/elstarten via huvudströmbrytaren?

[Exxet]

Från + Pol via säkring och brytare till en koppl.plint ser bra ut. Men vad är objekt 9 eltilt ?

Du kan ha länspumpen som ritat, men dessutom dra en matarkabel (+) via manuell brytar till samma ansl. till pumpen. Då kan du starta manuellt när och om nivåvakten lägger av.

Använd sånna här koppl.plintar. finns röd å svart och med olika antal anslutningar.

http://www.seasea.se/ImagePop.aspx?FileName=71561.jpg

Annat bra att veta finner du här i den här gamla tråden.

http://www.fiskesnack.com/forum/showthread.php/78147-Hur-g%C3%B6ra-med-kabeldragning-f%C3%B6r-ny-elmotor/page2

[Tobias]

Axe: Tack för svaret! Jag är totalt novis på detta men har läst "allt" på forumet men just eltilten är jag osäker på hur vi får till. Elschemat har Mr.G konstruerat för sånt grejar inte jag... :P

Vet ärligt talat inte hur kablaget ser ut i båten just nu men idag är allt "på" hela tiden. Dvs ingen strömbrytare öht. Det vi vill göra är att få till så att man måste vrida om huvudströmbrytaren för att eltilt/elstart osv ska fungera. Hur? Måste man säkra upp dessa kablar? Hur vet man vilken strl på säkring man måste ha till just dessa (eltilt/elstart)..?

[Exxet]

Menar du bensinmotorns tilt när du säger Eltilt ?

Eltilt och elstart om det är bensinmotorn så ska den absolut inte kopplas som bilden. Motorn har 2 egna kablar dessa kopplas direkt på batteriets poler med en säkring på + matningen.

Här kan du läsa lite mer om allt som gäller el.

http://www.skyllermarks.se/sv/tips-och-rad/var-ska-jag-koppla-huvudstrombrytaren

[Tobias]

Ja, det är eltilten och elstarten till bensinmotorn jag menar. De är inkopplade som du beskriver det idag, dvs direkt på batteriet. Men när det är inkopplad så, så kan i princip vem som helst hoppa ner i båten och "lattja" med eltilten och det vill vi inte utan vi vill att allt ska vara avstängt när vi lämnar båten (förutom länspumpen då som kommer vara inkopplad direkt på batteriet).

Är det ens möjligt att göra eller är det bara dumt att försöka? Hur kopplar man i så fall?

Har läst allt på Skyllermarks hemsida också men jag fattar inte riktigt hur man får till det med just eltilt/elstart.

[Exxet]

Nu ska vi se, Koppla inte brytare till huvudmotorn, det kan innebära risker med brunnen generator om fel uppstår i brytaren eller den råkas slås av under gång. Visst kan man ha en om man anser det som viktigt, men det blir då 2 brytare a: några hundra + den lilla risken man löper, men det går.

Annars skulle jag koppla såhär:
