planerboard

[Etanol-Man]

skulle någon vänlig själ kunna översätta och förtydliga denna ritning för mig så vore det väldigt tacksamt,..

http://triflash.hallcrash.net/free/PrintPlanar.asp

[team char]

skulle någon vänlig själ kunna översätta och förtydliga denna ritning för mig så vore det väldigt tacksamt,..

http://triflash.hallcrash.net/free/PrintPlanar.asp

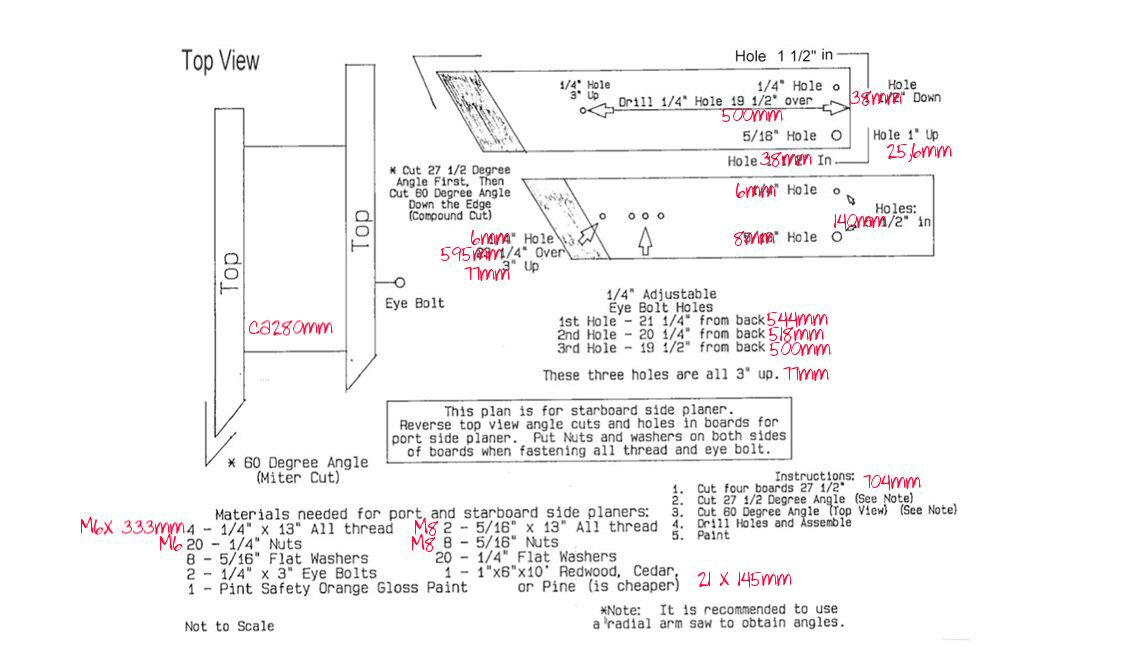

Här är en bild med mått i mm
Jag skulle ha gjort den 1,5 gånger större och av marinplyfa då blir den tyngre och drar bättre

[Etanol-Man]

förstår att vinkeln som gör att det skär utåt skall vara 60 grader, men den andra vinkeln?

[team char]

förstår att vinkeln som gör att det skär utåt skall vara 60 grader, men den andra vinkeln?

27,5 grader kapas först den andra 60 graders vinkeln kan vara lite trixig att få till om man inte har en bra såg
egentligen ska plankan vara 6" alltså ungefär 154mm men virket som man köper på brädgården är ofta hyvlad och då 145mm

[Flodström]

det står:
kapa till bitarna (4 st)
sen kapa/skär till vinkeln på bitarna och det står 271/2° (27,5°) på fronten av bitarna
sen fräser du den 60° vinkeln utefter den kantan som är 27,5°. Enkelt va?

Men tänk på att den 60° vinkeln skall fräsas på två bitar och på dem andra två skal det oxå fräsas 60° men på motsatt sida. (två för styrbord, två för babord).
