[RULLMEK] Släktklenod, kunde man trott

Collapse
X

  • Filter
  • Klockan
  • Visa
Clear All
new posts

  • [RULLMEK] Släktklenod, kunde man trott

    Fick i höstas en fråga av några goda vänner om jag kunde hjälpa dem värdera en rulle.
    Rullen skulle ha kommit till släkten under 50-talet i form av en gåva från ABU då nåns morfar hjälpt dem på något vis.
    Ingen av dem fiskade så rullen skulle vara oanvänd och ha legat orörd sen de fick den, till rullen hörde även ett spö i fodral.
    Lät onekligen spännande, så jag bad om att få titta på rullen.
    Lagom till julledigheten fick jag så rullen (och spöet, ABU Caster Zoom) levererad.
    Efter att ha öppnat lådan och kikat lite hastigt kunde jag konstatera att även om storyn lät bra så var den tyvärr ej sann
    Rullfotsnumret [08 71 00] indikerade tillverkningsår 1971, och så fanns lite rullskav på rullen.

    Det brukar sällan ge särskilt mycket kapitaltillskott att sälja en äldre använd rulle, så mitt råd blev att sonen (10 år) skulle få överta rulle och spö att använda på deras landställe.
    Följdaktligen har jag åtagit mig att fiska lite med grabben, kan bli lite spännande då han tidigare bara metat från brygga.

    Kör i sedvanlig ordning ett bildrikt inlägg om demontering/ihopsättning av rullen då den har några smådetaljer som skiljer sig från vad jag tidigare presenterat, blev en alldeles lagom terapeutisk syssla när sonen åkte på lite krasslighet några dagar före Kalle & Co.
    Åsså länk till min terminologi-tråd där jag samlar länkar till mina rullmekar-trådar.

    Blir ett något mindre surrigt inlägg än brukligt, till de flestas stora glädje skulle jag tro...

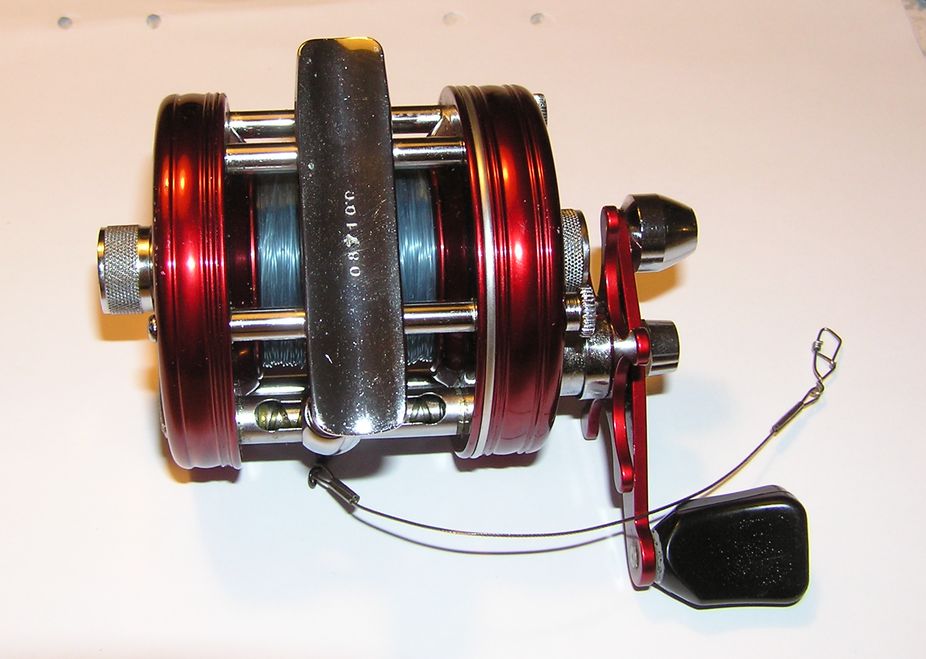

    Rullen är alltså en 5000 med rullfotsnummer 08 71 00.

    Har lite taskig koll på hur man daterar lådor, men kikade på http://www.lurelore.com/freds/abu.html
    Lådans datering verkar stämma ganska bra med det jag kan se på rullen (rullfotsnummer, gavlar, rullfotens mönster, etc.), så jag kommer anta att allt är samtida.
    För dateringshjälp kan man kika längst ner i inlägg #2 i tråden http://www.fiskesnack.com/forum/show...ll-terminologi

    Över till verkligheten

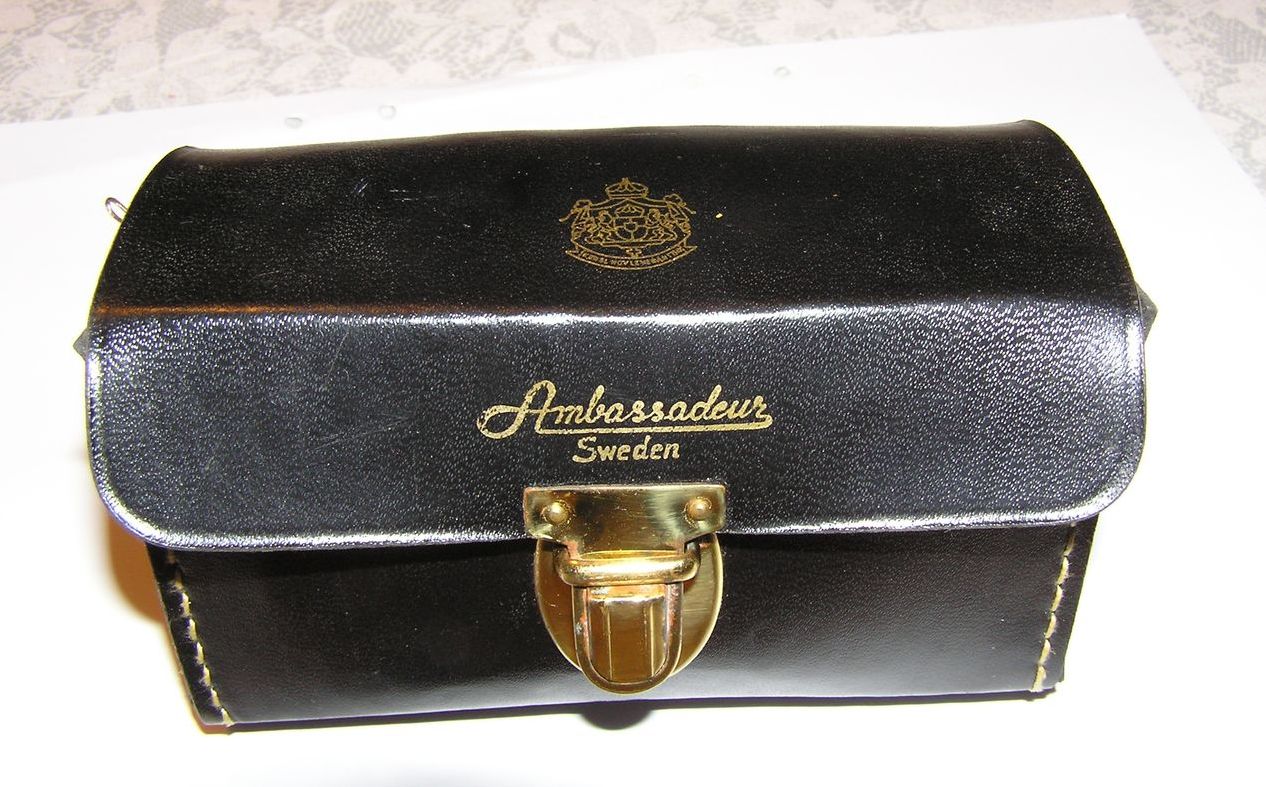

    Så här presenterades alltså klenoden.
    Click image for larger version

Name:	PC230005.JPG
Views:	1
Size:	197,4 KB
ID:	1825747

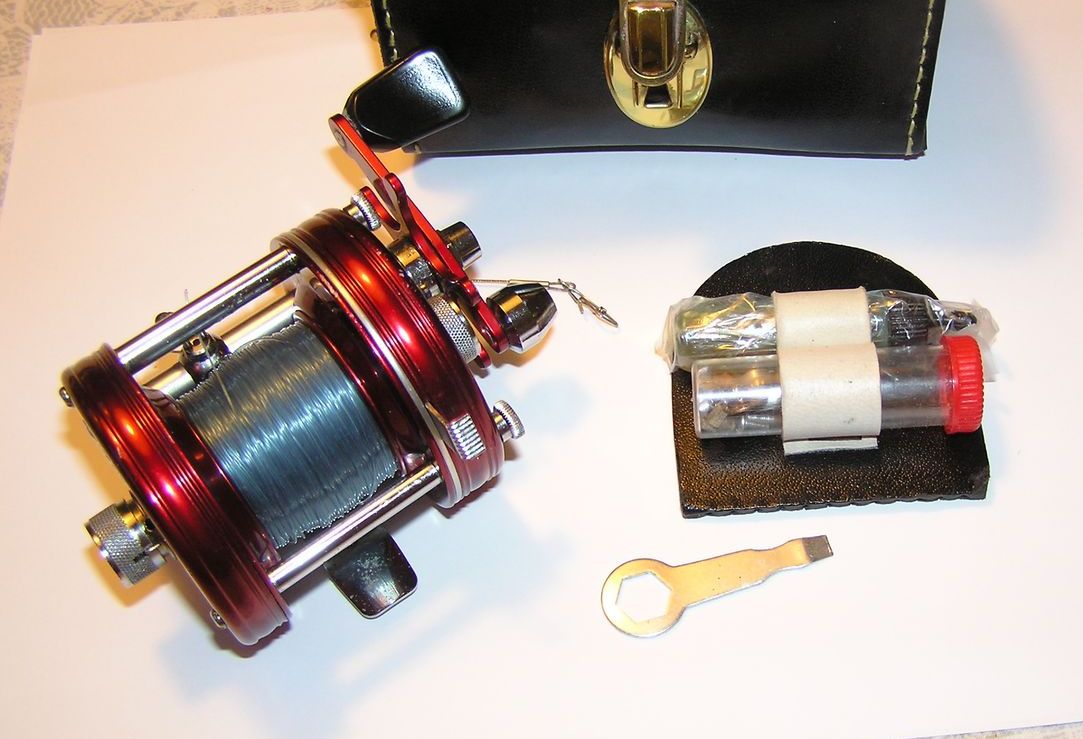

    Innehållet syns nedan. Verktyget som medföljer kan vara bra som nödutrustning i fiskeväskan, men prylar som inte rörts på 40 år mekas bättre med riktiga verktyg
    Click image for larger version

Name:	PC230006.JPG
Views:	1
Size:	111,3 KB
ID:	1825748

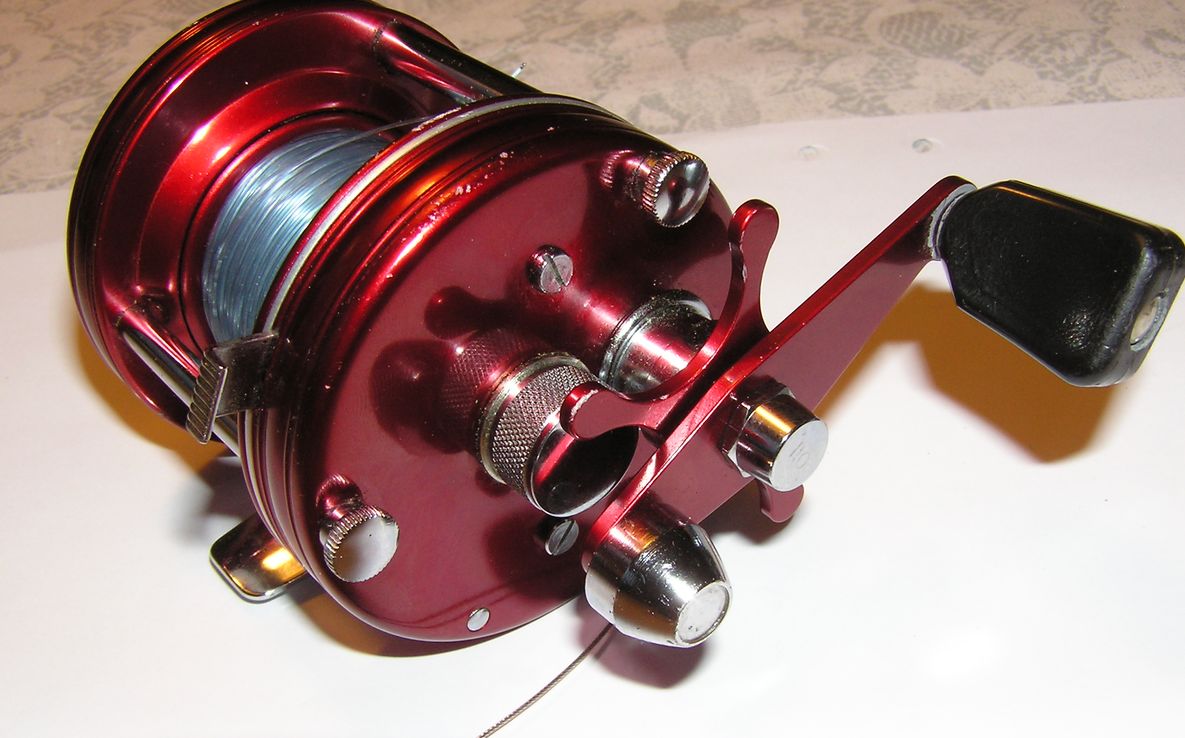

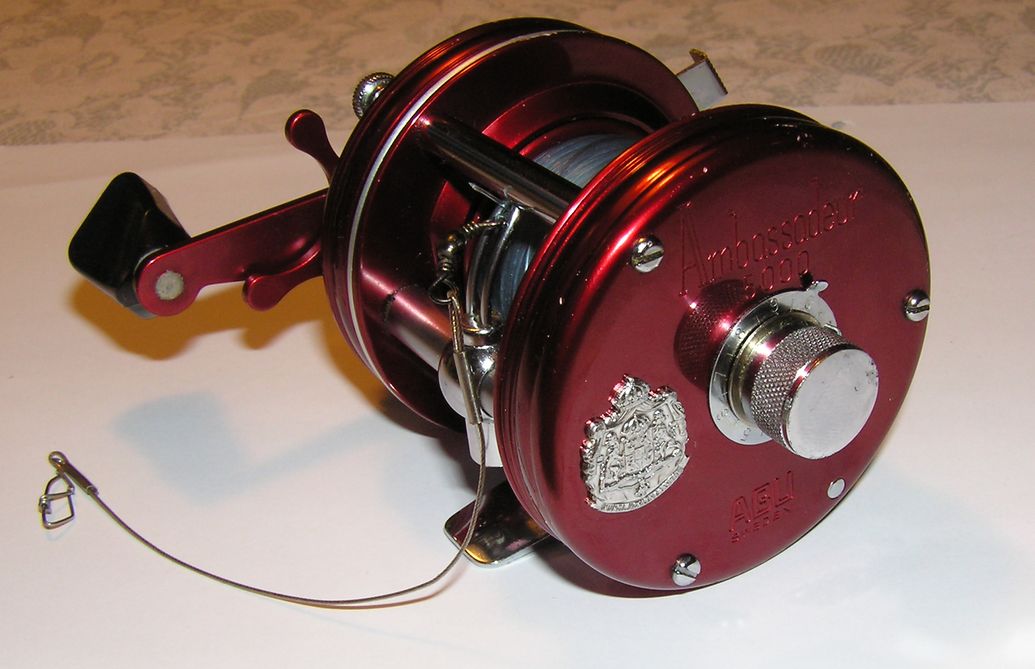

    Vevgavel.
    Click image for larger version

Name:	PC230007.JPG
Views:	1
Size:	123,6 KB
ID:	1825749

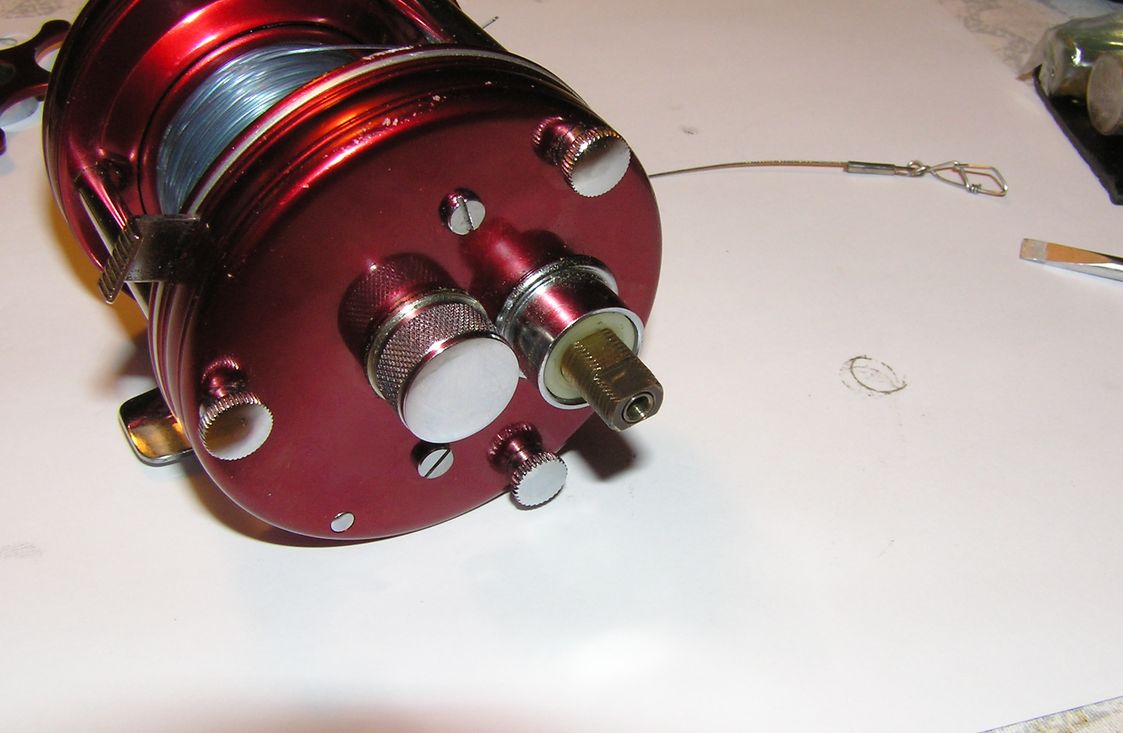

    Palming-gavel.
    Click image for larger version

Name:	PC230009.JPG
Views:	1
Size:	92,1 KB
ID:	1825750

    Rullfot.
    Click image for larger version

Name:	PC230012.JPG
Views:	1
Size:	81,7 KB
ID:	1825751

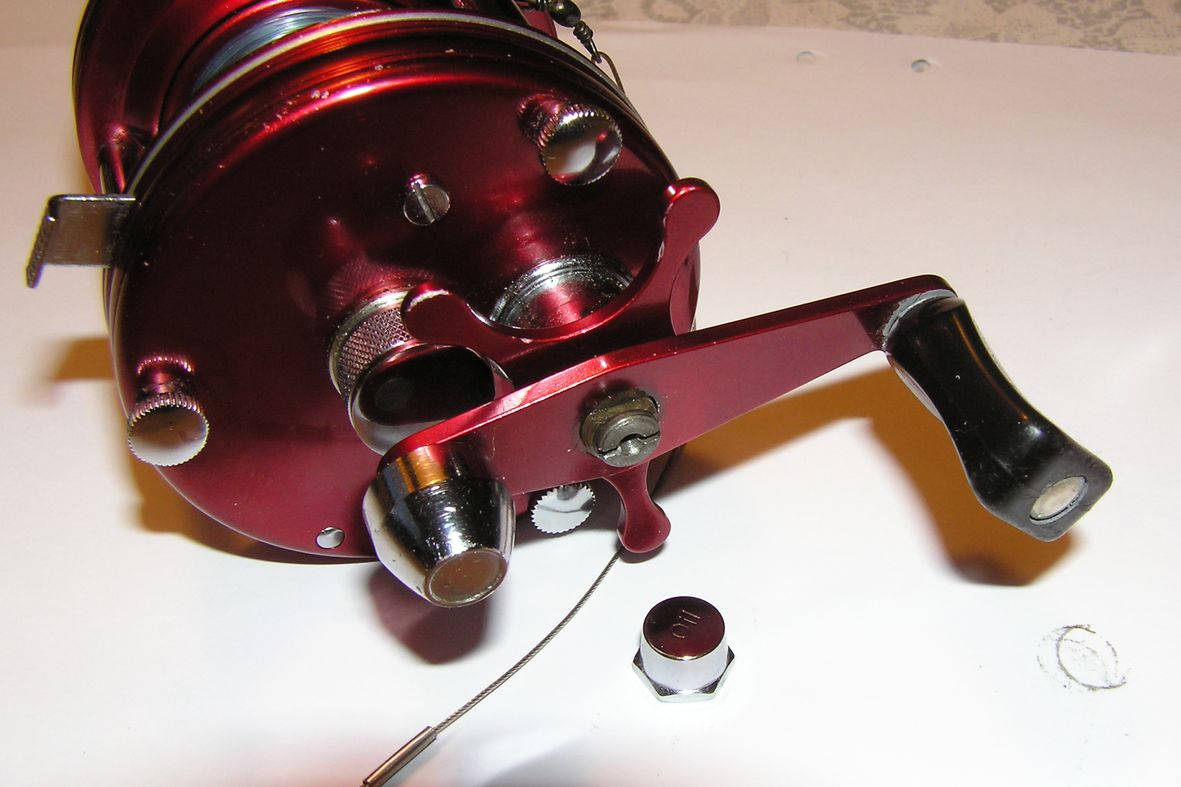

    Demonteringen påbörjas, till skillnad från nyare rullar saknas "låsbrickan" till vevmuttern.
    Click image for larger version

Name:	PC230017.JPG
Views:	1
Size:	101,3 KB
ID:	1825752

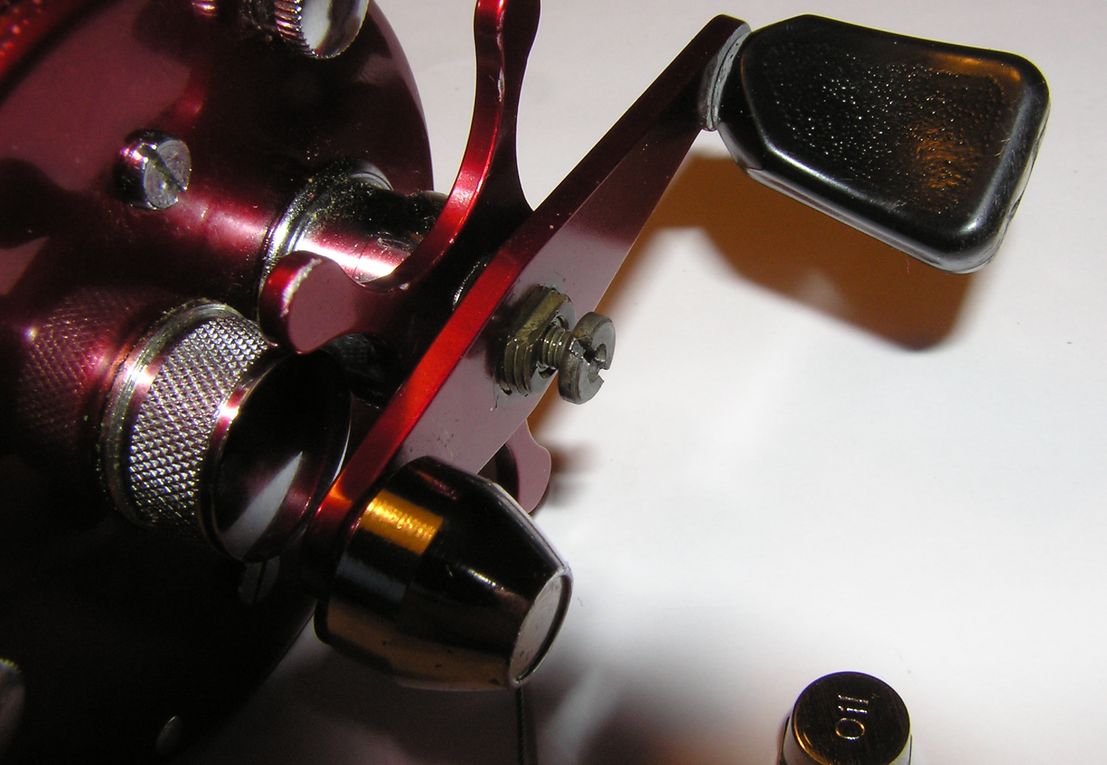

    Skruven (istf spårryttare som nuförtiden) satt ganska jävla jättehårt efter 40 år, men loss kom den iaf.
    Click image for larger version

Name:	PC230018.JPG
Views:	1
Size:	96,8 KB
ID:	1825753

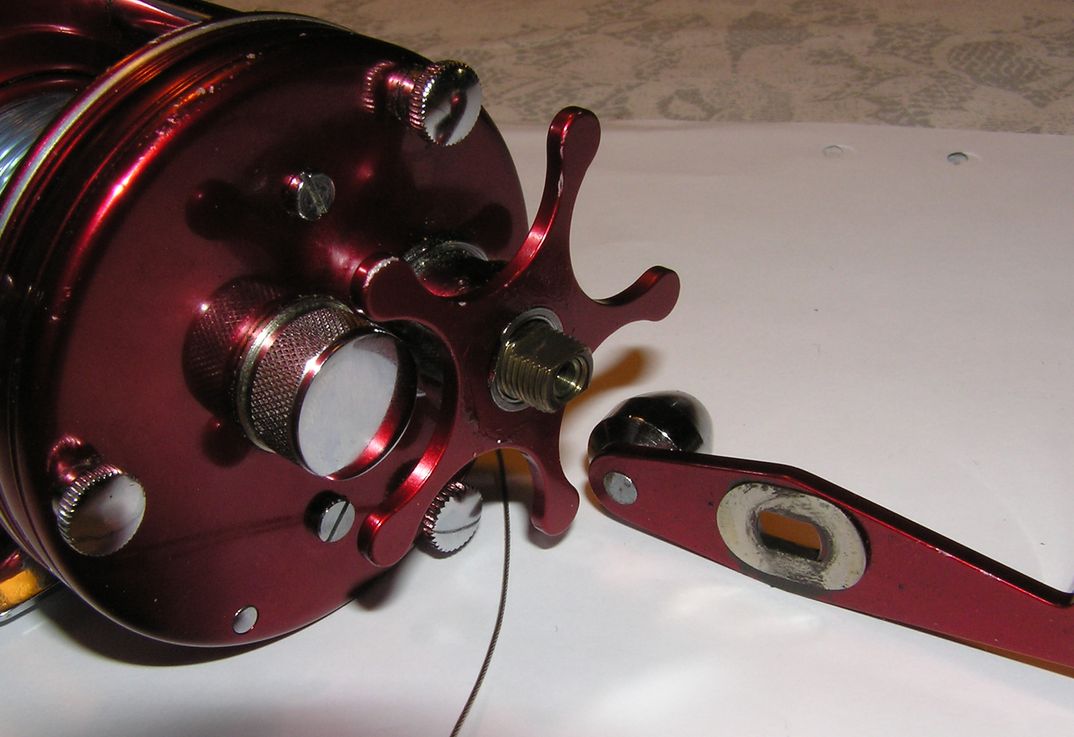

    Sen plockas veven lätt av.
    Click image for larger version

Name:	PC230021.JPG
Views:	1
Size:	96,2 KB
ID:	1825754
    Senast ändrad av Mooki; 2014-01-07, 13:26.
    Bildstudie över mina multirullars multiplicerande (det måste ske barnförbjudna saker när jag inte ser, för de förökar sig hela tiden ):
    En blygsam början .. Det börjar arta sig .. Börjar så smått spåra ur nu...

    Rull-terminologi (innehåller länkar till mina Rullmekartrådar)

  • #2

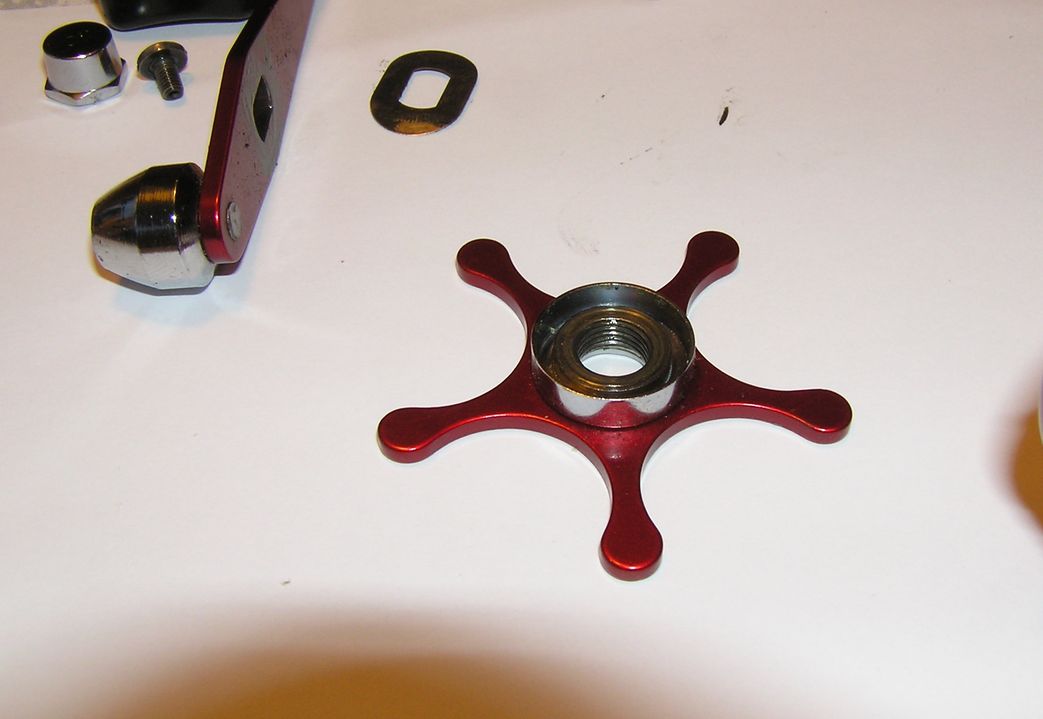

    Stjärnvredet snurrade av ganska fint, viss tröghet men det fixas med Autosol senare.
    Click image for larger version

Name:	PC230022.JPG
Views:	1
Size:	86,6 KB
ID:	1771419
    Click image for larger version

Name:	PC230024.JPG
Views:	1
Size:	60,2 KB
ID:	1771420

    Svampmutter, najs!
    Click image for larger version

Name:	PC230025.JPG
Views:	1
Size:	75,1 KB
ID:	1771421

    2-pins C-broms med bakelitvikter.
    Click image for larger version

Name:	PC230026.JPG
Views:	1
Size:	112,1 KB
ID:	1771422

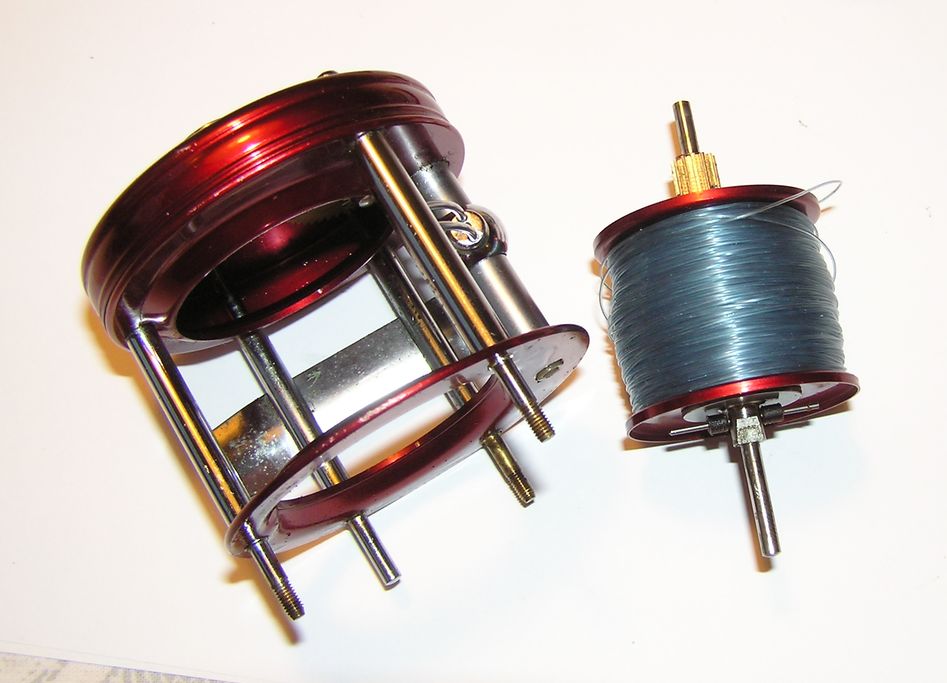

    Spolen lyfts ur.
    Click image for larger version

Name:	PC230027.JPG
Views:	1
Size:	82,6 KB
ID:	1771423

    Spol-bilder.
    Click image for larger version

Name:	PC230028.JPG
Views:	1
Size:	75,0 KB
ID:	1771424
    Click image for larger version

Name:	PC230032.JPG
Views:	1
Size:	37,4 KB
ID:	1771426

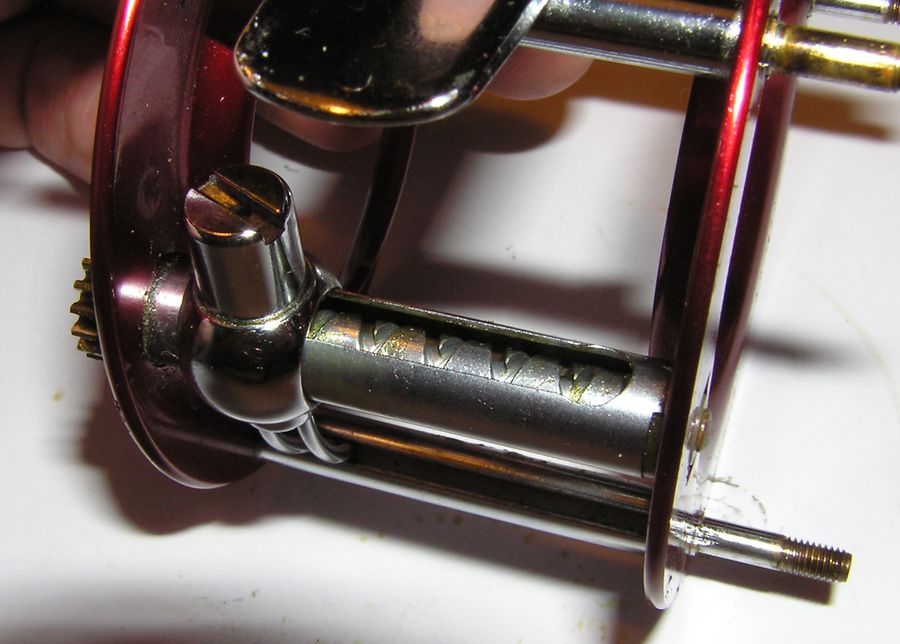

    Vy ner i "hålet", skruvat mellandrev. Man ser även "munk-bussningens" inre låsring.
    Click image for larger version

Name:	PC230030.JPG
Views:	1
Size:	100,3 KB
ID:	1771425
    Senast ändrad av Mooki; 2014-01-08, 12:26.
    Bildstudie över mina multirullars multiplicerande (det måste ske barnförbjudna saker när jag inte ser, för de förökar sig hela tiden ):
    En blygsam början .. Det börjar arta sig .. Börjar så smått spåra ur nu...

    Rull-terminologi (innehåller länkar till mina Rullmekartrådar)

    Kommentera


    • #3
      Här ser mat att det finns både rullskav och korrosion på stativet.
      Click image for larger version

Name:	PC230033.JPG
Views:	1
Size:	74,2 KB
ID:	1771427

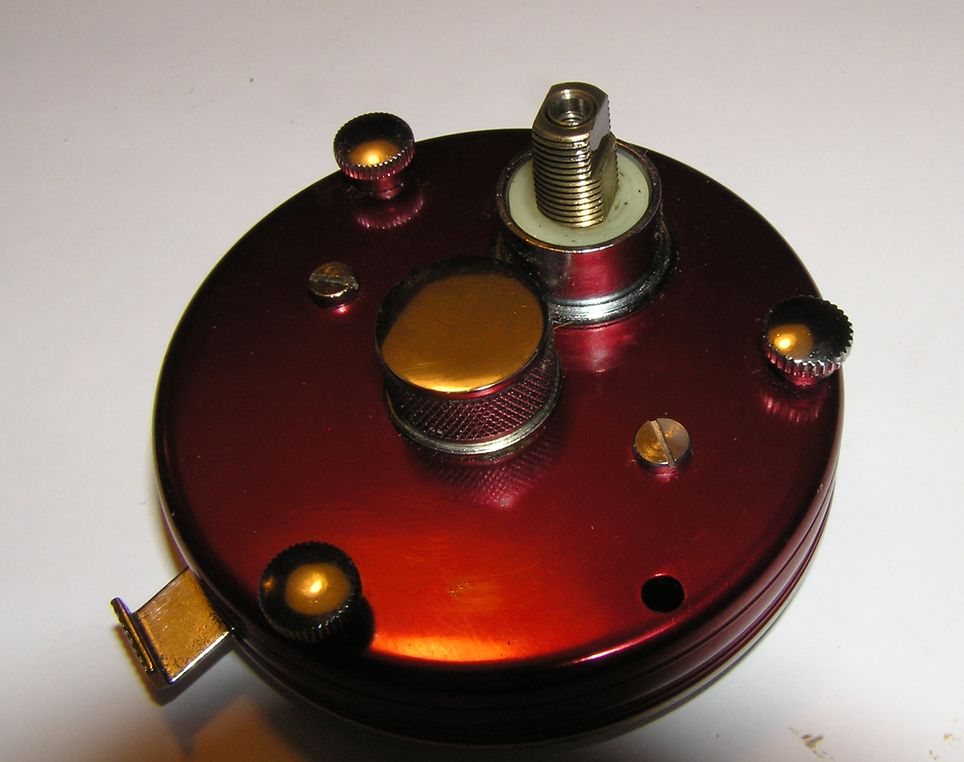

      Palming-gavelns skruvar.
      Click image for larger version

Name:	PC230034.JPG
Views:	1
Size:	58,8 KB
ID:	1771428

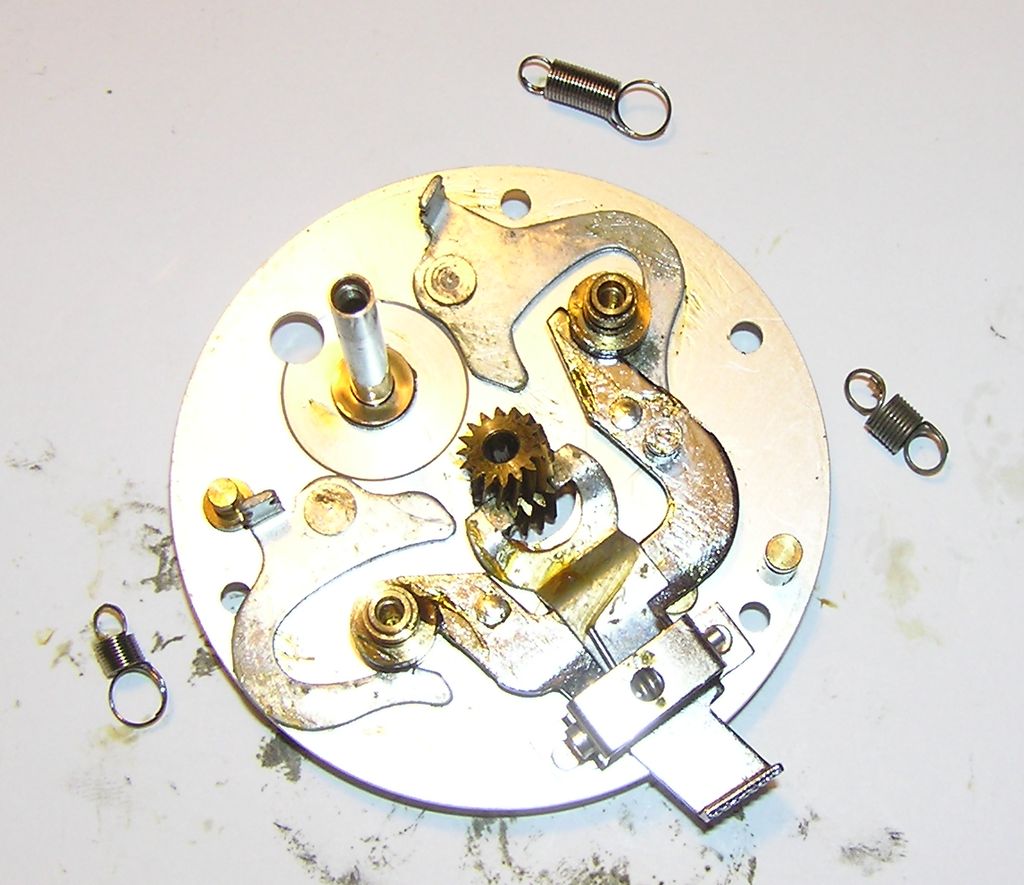

      Palming-gavelns spolcentreringsreglage/mek-broms.
      Notera den lilla piggen som jag återkommer till lite senare.
      Click image for larger version

Name:	PC230035.JPG
Views:	1
Size:	92,1 KB
ID:	1771429

      Lossa lagerkoppen och avlägsna den yttre låsringen (en låsringstång är väldigt behändigt här).
      Click image for larger version

Name:	PC230036.JPG
Views:	1
Size:	96,6 KB
ID:	1771430

      Insidan på gaveln, bussningen sitter låst från båda håll av likadana låsringar.
      Click image for larger version

Name:	PC230037.JPG
Views:	1
Size:	86,4 KB
ID:	1771431

      Tittar man noga ser man en liten (medveten) deformering på bussningens sida - finns ett spår som denna ska löpa i när den monteras.
      Click image for larger version

Name:	PC230041.JPG
Views:	1
Size:	28,2 KB
ID:	1771432

      Mellandrev.
      Click image for larger version

Name:	PC230042.JPG
Views:	1
Size:	72,7 KB
ID:	1771433

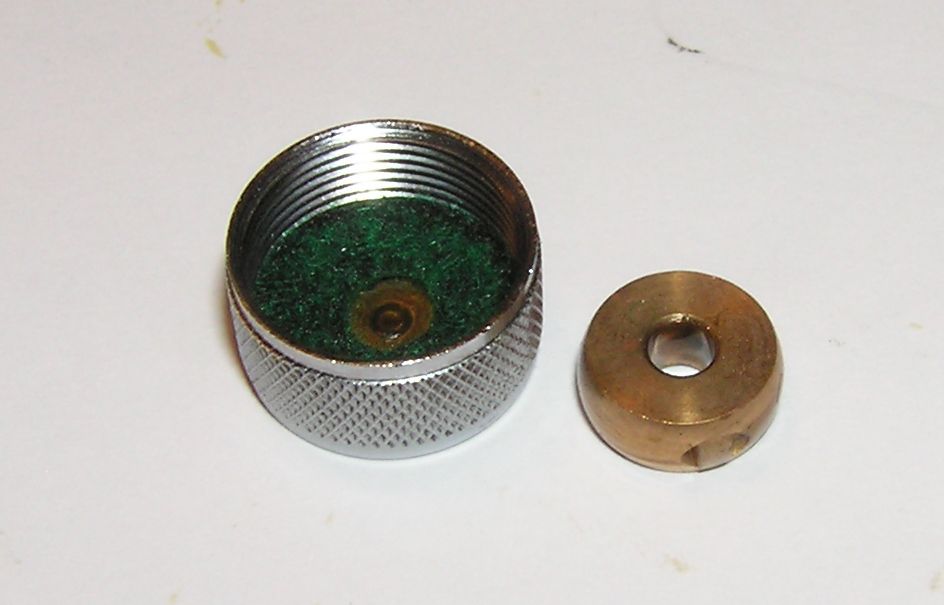

      Lagerkoppens innehåll.
      Click image for larger version

Name:	PC230044.JPG
Views:	1
Size:	35,7 KB
ID:	1771434

      Piggen jag tidigare nämnde, en liten mejsel eller dylikt används för att pilla bort denna (om man så vill).
      Click image for larger version

Name:	PC230045.JPG
Views:	1
Size:	72,6 KB
ID:	1771435
      Click image for larger version

Name:	PC230046.JPG
Views:	1
Size:	30,0 KB
ID:	1771436
      Senast ändrad av Mooki; 2014-01-08, 12:27.
      Bildstudie över mina multirullars multiplicerande (det måste ske barnförbjudna saker när jag inte ser, för de förökar sig hela tiden ):
      En blygsam början .. Det börjar arta sig .. Börjar så smått spåra ur nu...

      Rull-terminologi (innehåller länkar till mina Rullmekartrådar)

      Kommentera


      • #4

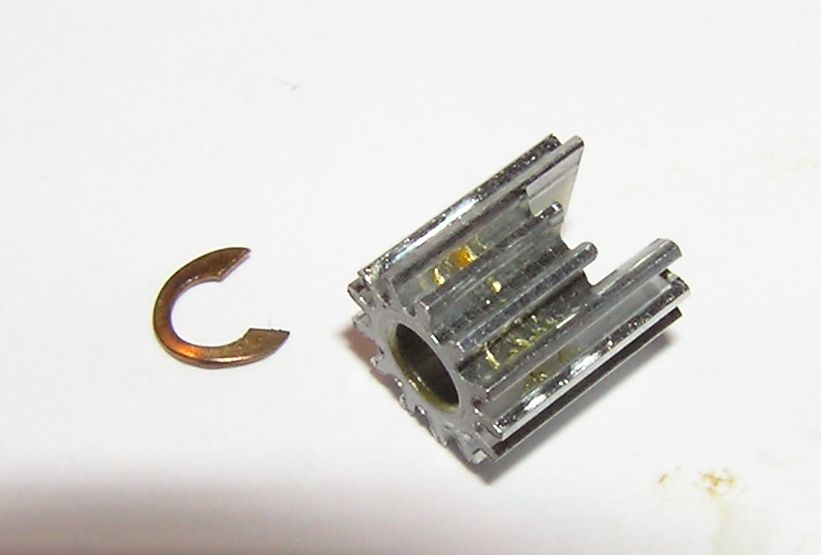

        Spolens drev sitter med en spårryttare av koppar som är ganska lätt att få av med en liten mejsel.
        Click image for larger version

Name:	PC230048.JPG
Views:	1
Size:	55,3 KB
ID:	1771437
        Click image for larger version

Name:	PC230049.JPG
Views:	1
Size:	39,2 KB
ID:	1771438

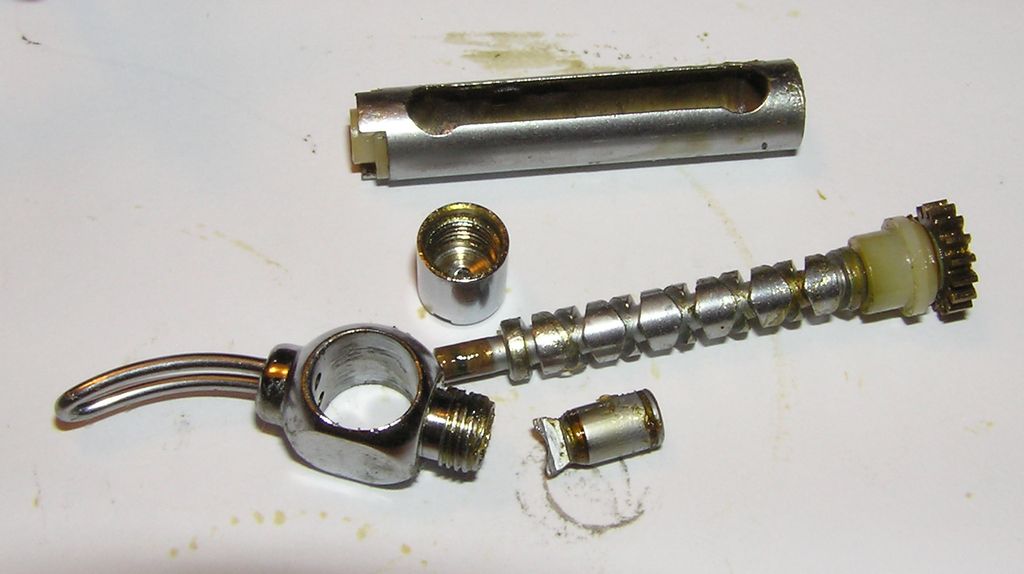

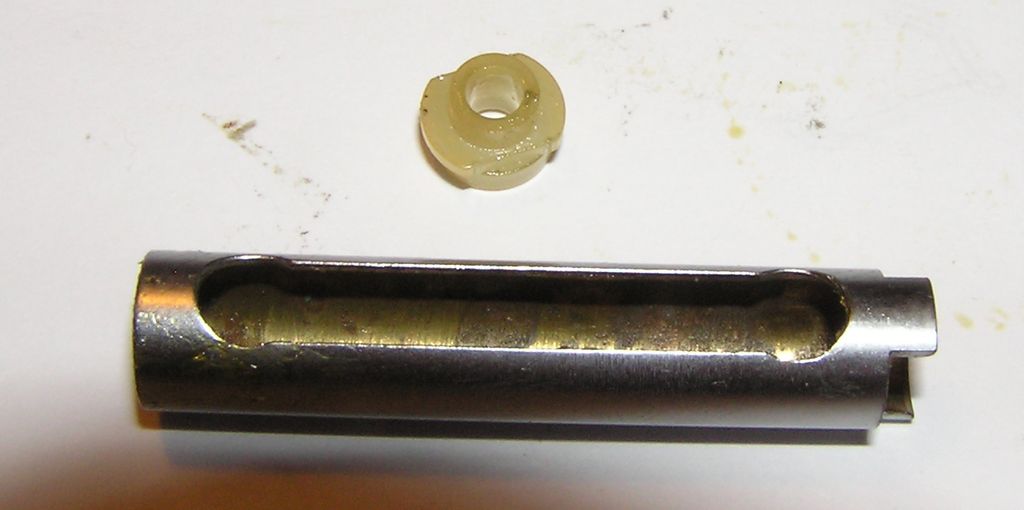

        Evighetsskruvens låsning.
        Click image for larger version

Name:	PC230051.JPG
Views:	1
Size:	78,1 KB
ID:	1771439

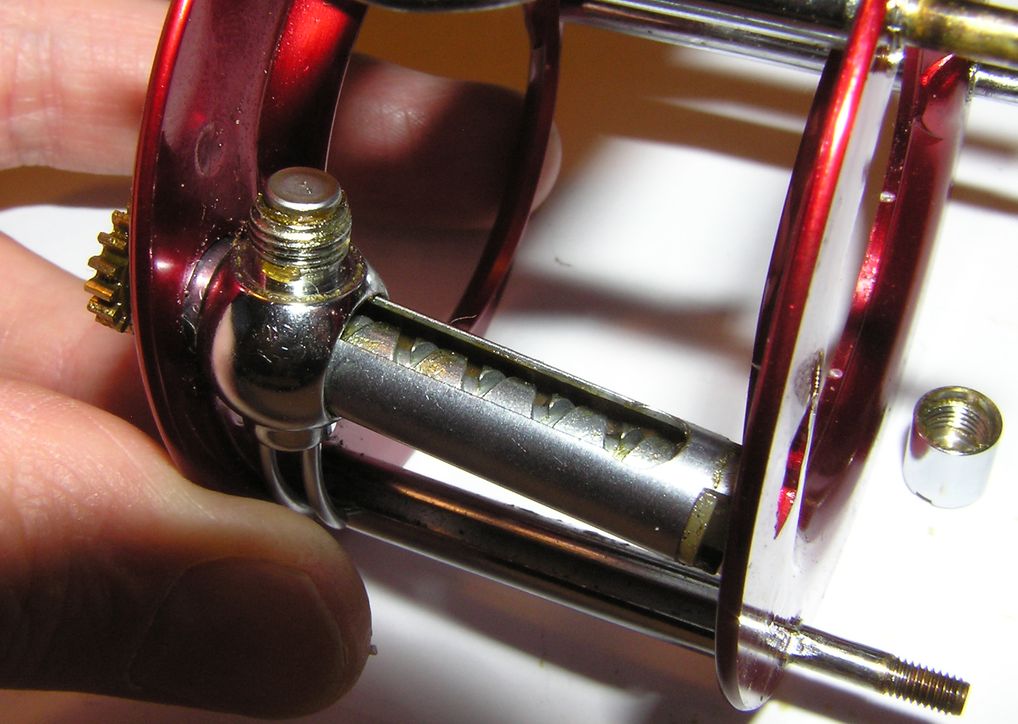

        Knivbultens kupolmutter avlägsnas.
        Click image for larger version

Name:	PC230052.JPG
Views:	1
Size:	84,8 KB
ID:	1771440
        Click image for larger version

Name:	PC230053.JPG
Views:	1
Size:	111,5 KB
ID:	1771441

        Knivbultens pillas loss och sen kan resten av delarna lossas.
        Click image for larger version

Name:	PC230054.JPG
Views:	1
Size:	66,2 KB
ID:	1771442

        Vill man kan man använda en ätpinne från närmsta kinakrog och trycka ur nylonbussningen.
        Click image for larger version

Name:	PC230055.JPG
Views:	1
Size:	50,3 KB
ID:	1771443

        Vevgaveln.
        Click image for larger version

Name:	PC230056.JPG
Views:	1
Size:	74,2 KB
ID:	1771444

        Lagerkoppen lossas.
        Click image for larger version

Name:	PC230057.JPG
Views:	1
Size:	51,4 KB
ID:	1771445

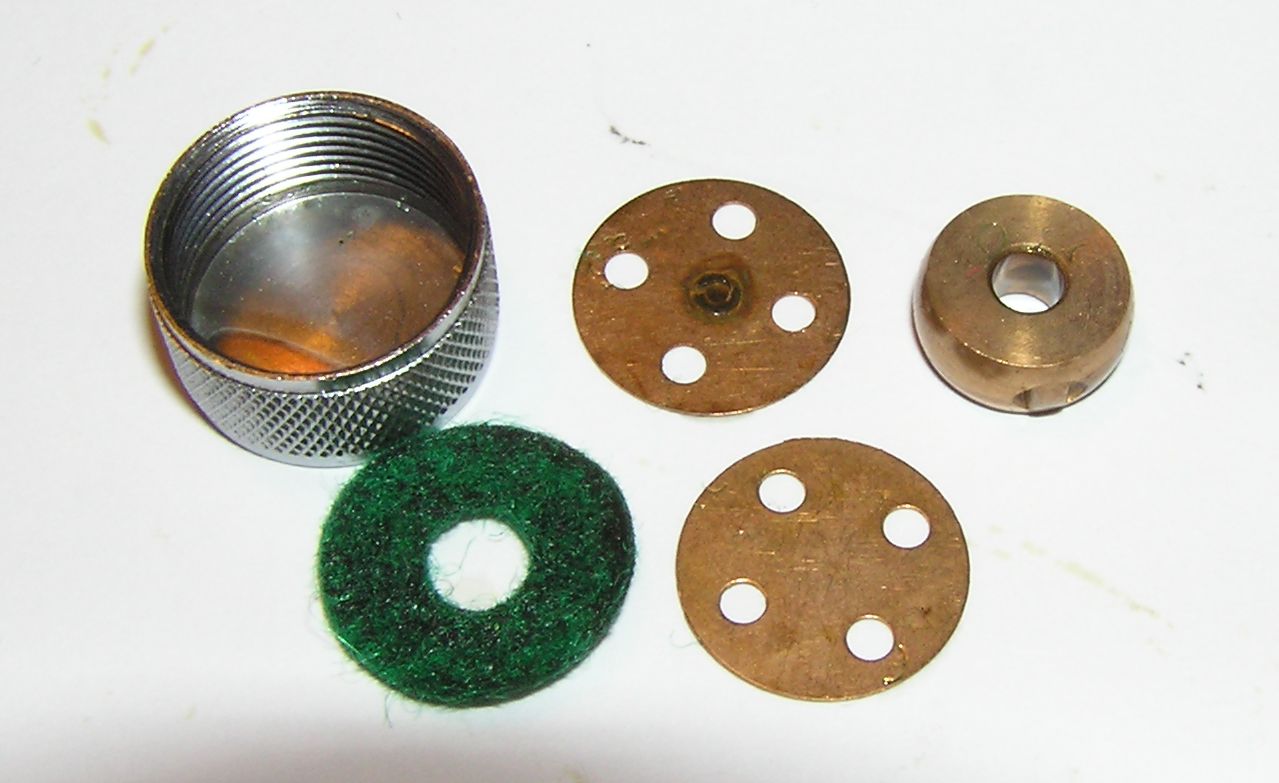

        Lagerkoppens innehåll.
        Click image for larger version

Name:	PC230058.JPG
Views:	1
Size:	102,8 KB
ID:	1771446
        Senast ändrad av Mooki; 2014-01-08, 12:28.
        Bildstudie över mina multirullars multiplicerande (det måste ske barnförbjudna saker när jag inte ser, för de förökar sig hela tiden ):
        En blygsam början .. Det börjar arta sig .. Börjar så smått spåra ur nu...

        Rull-terminologi (innehåller länkar till mina Rullmekartrådar)

        Kommentera


        • #5
          Likadant system för fixering av bussningen som i den andra gaveln. Stämplades under en period "SG" på rullar med den här typen av bussningar (munk-formade).
          För att bussningen ska kunna röra sig som tänkt ska låsbrickornas kupning (konvexa sidan) vara in mot bussningen.
          Click image for larger version

Name:	PC230059.JPG
Views:	1
Size:	104,0 KB
ID:	1771447

          Börja isärmontering, lossa de två skruvarna och lyft av gaveln.
          Click image for larger version

Name:	PC230060.JPG
Views:	1
Size:	65,3 KB
ID:	1771448
          Click image for larger version

Name:	PC230061.JPG
Views:	1
Size:	95,7 KB
ID:	1771449

          Ta bort inre låsringen.
          Click image for larger version

Name:	PC230063.JPG
Views:	1
Size:	124,8 KB
ID:	1771450
          Click image for larger version

Name:	PC230064.JPG
Views:	1
Size:	39,7 KB
ID:	1771451

          Bromsstacken från sidan, så man ser hur delarna sitter monterade.
          Click image for larger version

Name:	PC230066.JPG
Views:	1
Size:	107,3 KB
ID:	1771452

          Tar man bort delarna i bromsstacken har man kvar Huvuddrevet.
          Click image for larger version

Name:	PC230067.JPG
Views:	1
Size:	136,1 KB
ID:	1771453

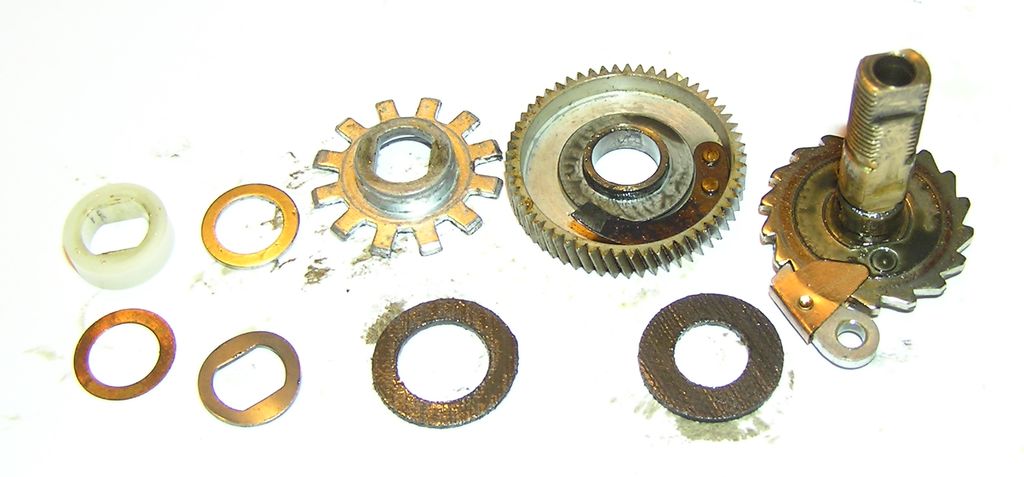

          Bromsstackens delar, i monteringsordning.
          Click image for larger version

Name:	PC230068.JPG
Views:	1
Size:	93,2 KB
ID:	1771454

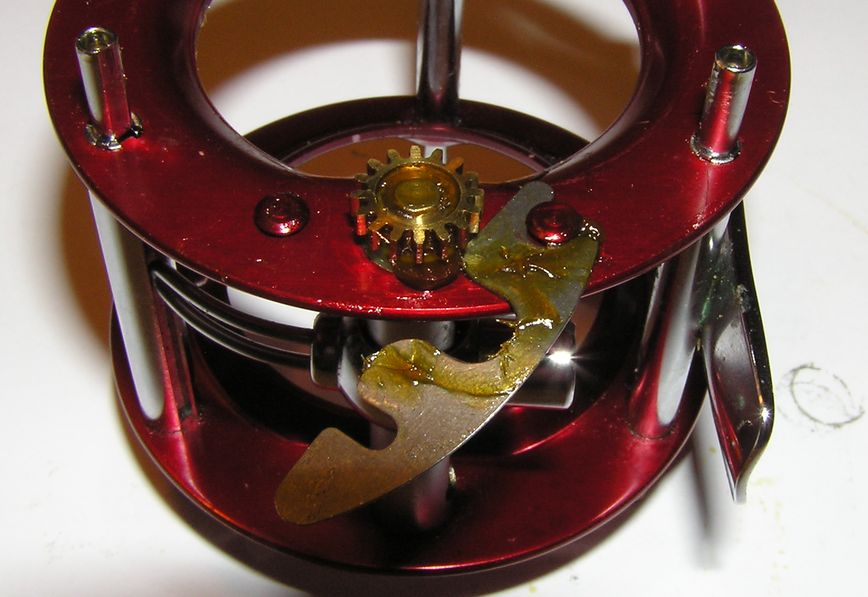

          Ett återkommande bekymmer verkar vara hur backspärrshaken ska monteras med sina kopparflänsar, kör en bild på detta
          Click image for larger version

Name:	PC230070.JPG
Views:	1
Size:	44,9 KB
ID:	1771455
          Senast ändrad av Mooki; 2014-01-08, 12:31.
          Bildstudie över mina multirullars multiplicerande (det måste ske barnförbjudna saker när jag inte ser, för de förökar sig hela tiden ):
          En blygsam början .. Det börjar arta sig .. Börjar så smått spåra ur nu...

          Rull-terminologi (innehåller länkar till mina Rullmekartrådar)

          Kommentera


          • #6
            Huvuddrev med bromsstack.
            Click image for larger version

Name:	PC230072.JPG
Views:	1
Size:	69,7 KB
ID:	1771456

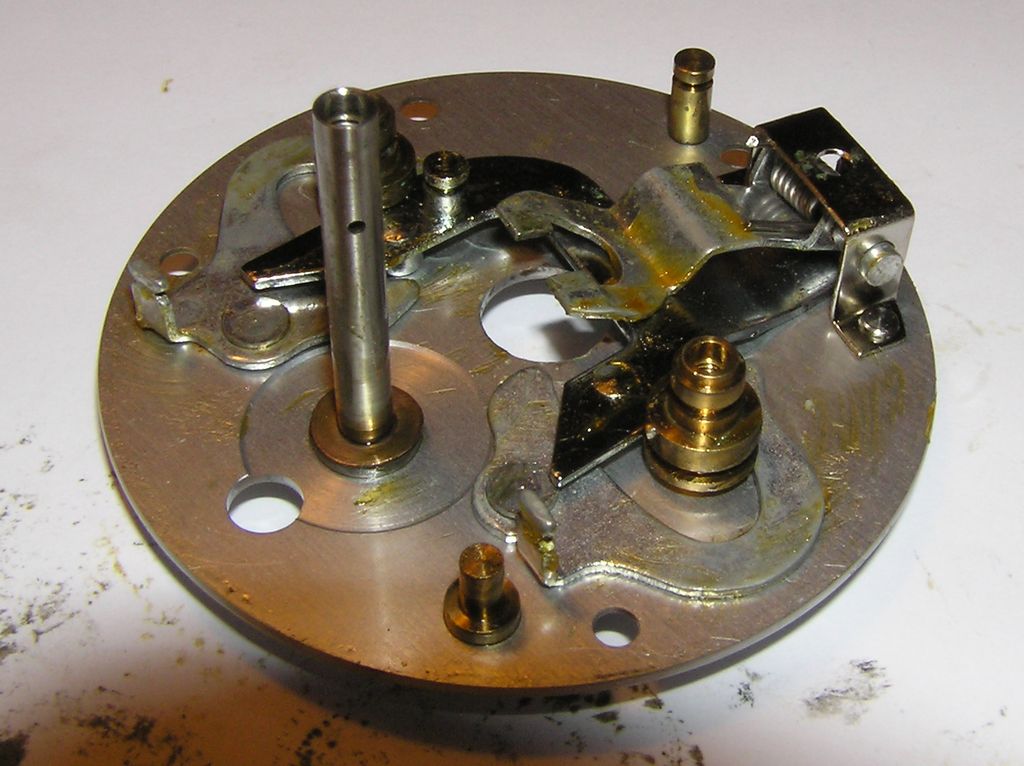

            Nu är det inte så mycket kvar att lossa.
            Click image for larger version

Name:	PC230076.JPG
Views:	1
Size:	130,5 KB
ID:	1771457

            Fjädrarna utlagda vid deras respektive position. Generellt gäller att om fjädern har ena öglan större än den andra, ska den större öglan över en stolpe.
            Click image for larger version

Name:	PC230078.JPG
Views:	1
Size:	120,0 KB
ID:	1771458

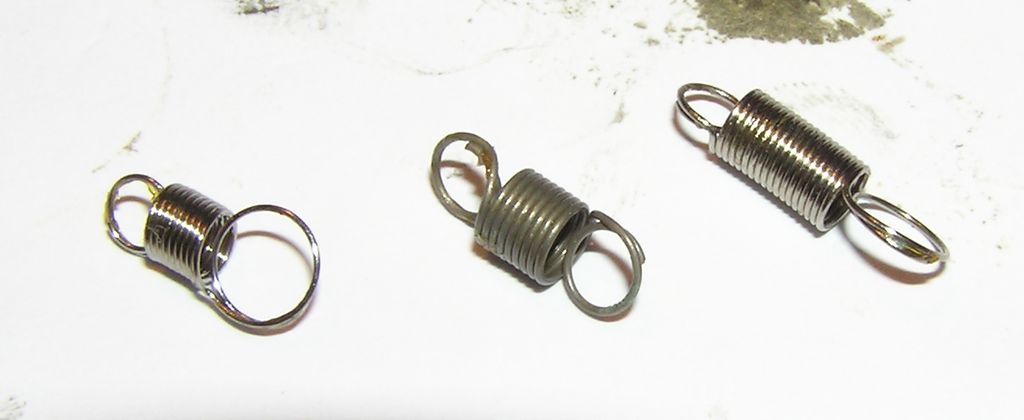

            Fjädrarna i jämförelse.
            Click image for larger version

Name:	PC230081.JPG
Views:	1
Size:	40,8 KB
ID:	1771459

            Tryck in frikopplingsknappen för att lättare lossa pinjongdrevet.
            Click image for larger version

Name:	PC230083.JPG
Views:	1
Size:	107,9 KB
ID:	1771460
            Click image for larger version

Name:	PC230084.JPG
Views:	1
Size:	113,5 KB
ID:	1771461

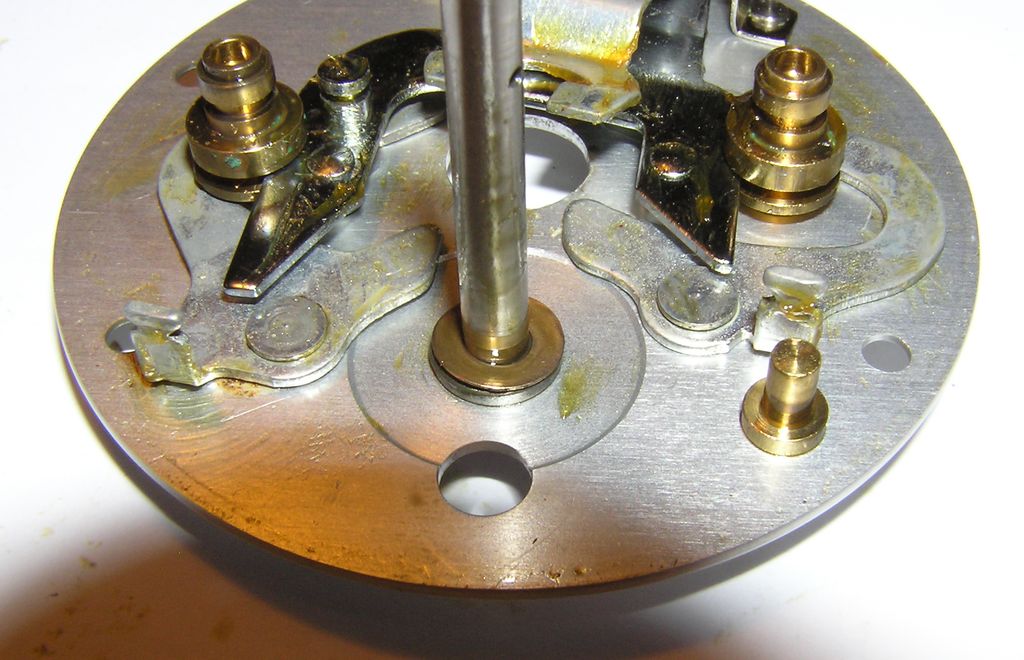

            Huvuddrevsstativet baksida med C-bromsbanan.
            Click image for larger version

Name:	PC230086.JPG
Views:	1
Size:	91,7 KB
ID:	1771462

            Åsså den lilla kopparbrickan som har en tendens att glömmas bort.
            Click image for larger version

Name:	PC230087.JPG
Views:	1
Size:	122,0 KB
ID:	1771463

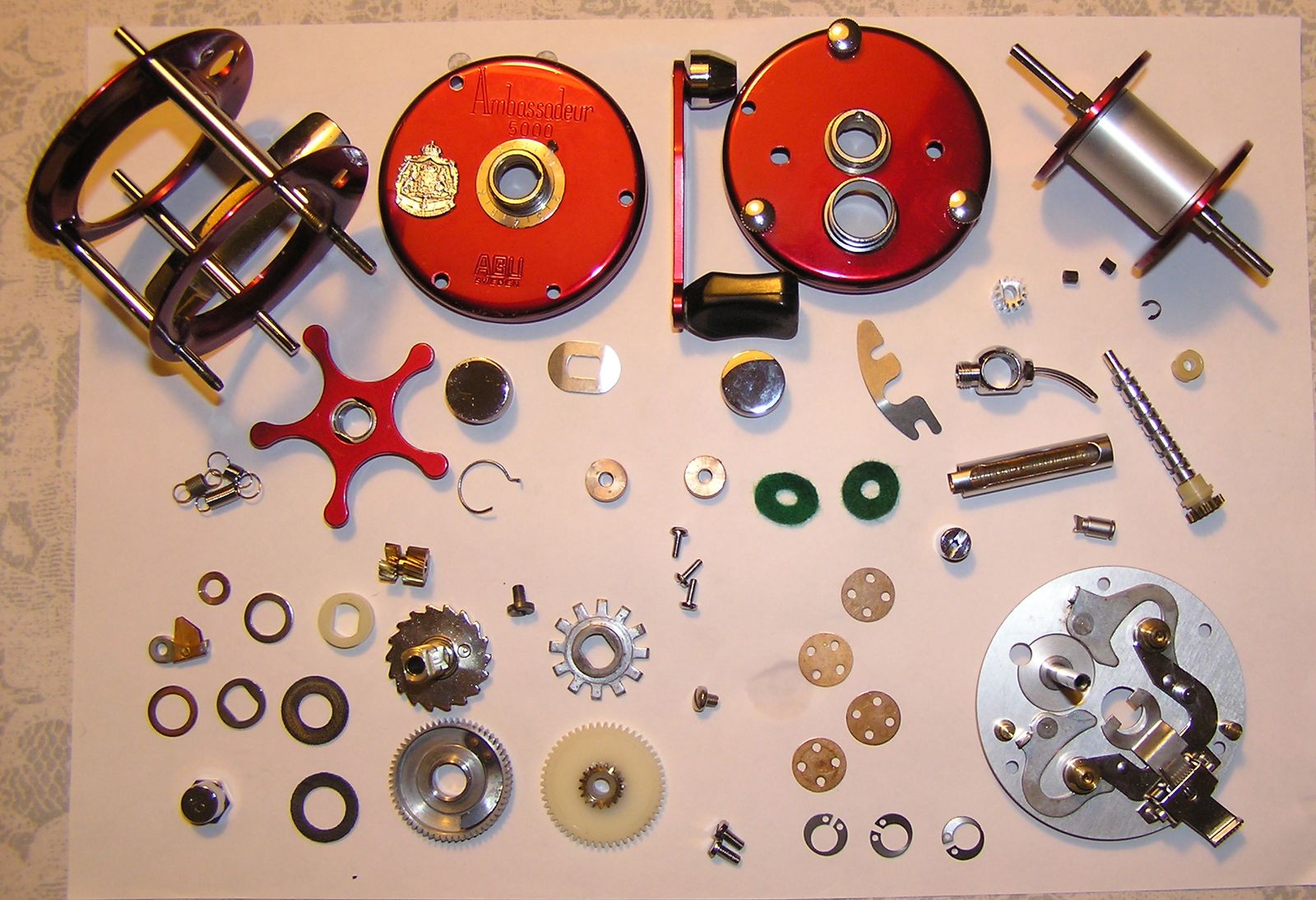

            Översiktsbild efter rengöring av delarna, just den här vyn tycker jag perosnligen är bland de trevligare - delarna rengjorda och fina, ligger bara och väntar på fett/olja och lite kärleksfull ihopmonterin .
            Click image for larger version

Name:	PC230092.JPG
Views:	1
Size:	255,1 KB
ID:	1771464
            Senast ändrad av Mooki; 2014-01-08, 12:33.
            Bildstudie över mina multirullars multiplicerande (det måste ske barnförbjudna saker när jag inte ser, för de förökar sig hela tiden ):
            En blygsam början .. Det börjar arta sig .. Börjar så smått spåra ur nu...

            Rull-terminologi (innehåller länkar till mina Rullmekartrådar)

            Kommentera


            • #7
              Återmontering.

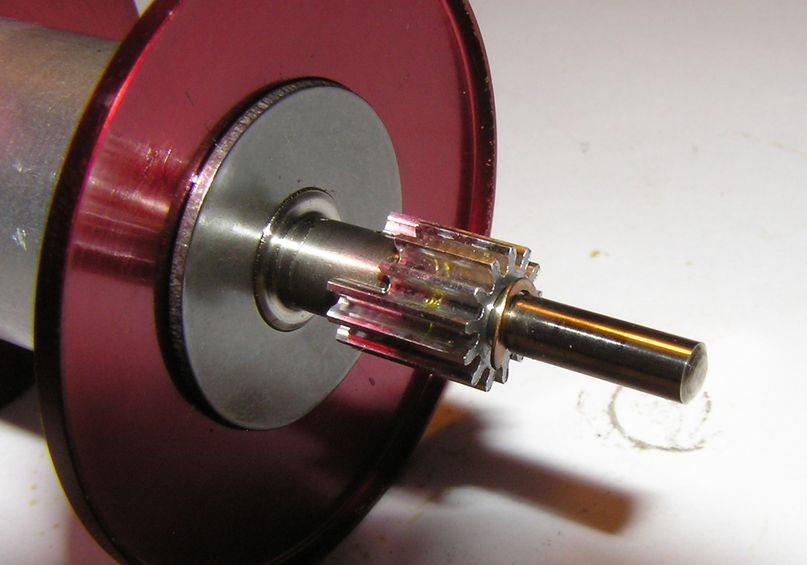

              Börjar med spolens drev, men först lite fett på axeln (för att underlätta framtida isärmontering), tyvärr syns kopparlåsringen dåligt.
              Click image for larger version

Name:	PC230095.JPG
Views:	1
Size:	79,6 KB
ID:	1771465

              Bromslamellerna med deras respektive mått, har inte kollat men borde gå att fixa nya från SmoothDrag. Dessa är dock överraskande fräscha så de får duga tills vidare.
              Click image for larger version

Name:	PC230097.JPG
Views:	1
Size:	43,8 KB
ID:	1771466

              Fjädrar, Kopparbricka, Huvuddrevsaxel + backspärrshake och sen ena (helst rätta) bromslamellen. Glöm inte fett där det behövs.
              Click image for larger version

Name:	PC230100.JPG
Views:	1
Size:	65,3 KB
ID:	1771467

              Åsså Huvuddrev.
              Click image for larger version

Name:	PC230101.JPG
Views:	1
Size:	84,8 KB
ID:	1771468

              Nästa bromslamell.
              Click image for larger version

Name:	PC230102.JPG
Views:	1
Size:	114,2 KB
ID:	1771469

              Vet inte riktigt vad jag ska kalla den här delen, knarrbromsskiva kanske...?
              Click image for larger version

Name:	PC230103.JPG
Views:	1
Size:	126,0 KB
ID:	1771470

              Fjäderbricka.
              Click image for larger version

Name:	PC230104.JPG
Views:	1
Size:	139,0 KB
ID:	1771471

              Metallbricka.
              Click image for larger version

Name:	PC230106.JPG
Views:	1
Size:	140,2 KB
ID:	1771472

              Nylonbussning.
              Click image for larger version

Name:	PC230107.JPG
Views:	1
Size:	126,4 KB
ID:	1771473
              Senast ändrad av Mooki; 2014-01-08, 12:52.
              Bildstudie över mina multirullars multiplicerande (det måste ske barnförbjudna saker när jag inte ser, för de förökar sig hela tiden ):
              En blygsam början .. Det börjar arta sig .. Börjar så smått spåra ur nu...

              Rull-terminologi (innehåller länkar till mina Rullmekartrådar)

              Kommentera


              • #8
                Sen är det bara att köra på, omvänt mot när man plockade isär. Fett och Olja appliceras enligt samma "regler" som vanligt (kolla i de andra trådarna för mer detaljerad info).
                En liten brasklapp dock, när man sätter tillbaks palminggavelns lagerkopp bör man vara försiktig med "piggen" (se inlägg #3) så den hamnar rätt i lagerkoppens spår.
                Tänk också på hur bussingarna och deras låsringar monteras.

                Kör lite avslutningsbilder på resultatet också, för det är alltid trevligt

                Click image for larger version

Name:	PC230109.JPG
Views:	1
Size:	89,8 KB
ID:	1771474

                Click image for larger version

Name:	PC230111.JPG
Views:	1
Size:	93,5 KB
ID:	1771475
                Senast ändrad av Mooki; 2014-01-08, 12:53.
                Bildstudie över mina multirullars multiplicerande (det måste ske barnförbjudna saker när jag inte ser, för de förökar sig hela tiden ):
                En blygsam början .. Det börjar arta sig .. Börjar så smått spåra ur nu...

                Rull-terminologi (innehåller länkar till mina Rullmekartrådar)

                Kommentera

                Foton

                Collapse

                Relaterat

                Collapse

                Ämnen Statistik Senaste inlägg
                Startad av baliqwerty, 2008-08-31, 09:57
                10 svar
                3 252 visningar
                0 gillar
                Senaste inlägg Smolt
                av Smolt

                Startad av mdlarsson, 2008-09-27, 00:33
                44 svar
                10 069 visningar
                0 gillar
                Senaste inlägg Alman
                av Alman

                Startad av outkaszt, 2014-05-11, 15:25
                279 svar
                47 190 visningar
                0 gillar
                Senaste inlägg Adam Huss
                Startad av gabbu, 2015-04-29, 22:32
                535 svar
                88 677 visningar
                38 gillar
                Senaste inlägg Xerup
                av Xerup

                Startad av anteman, 2015-11-15, 13:59
                108 svar
                11 263 visningar
                0 gillar
                Senaste inlägg engqvist
                Arbetar...
                X
