Hjälp med 5601 JB

[Feskjohan]

Jag försökte vara duktig i vintras och smörja min gamla 5601:a. Det slutade med att slirbromsen slutade fungera, spelade ingen roll hur hårt jag vred på bromsen så gick det inte att få den helt stum. På ett jerkspö var ju det helt värdelöst då jag tappade ut lina vid varje knyck, dvs. omöjligt att jerka. Men nu tänkte jag få tummen ur att försöka fixa detta.

Misstänker att jag gjorde fel när jag skruvade ihop den så nu tänkte jag försöka, med er hjälp, att göra det rätt.

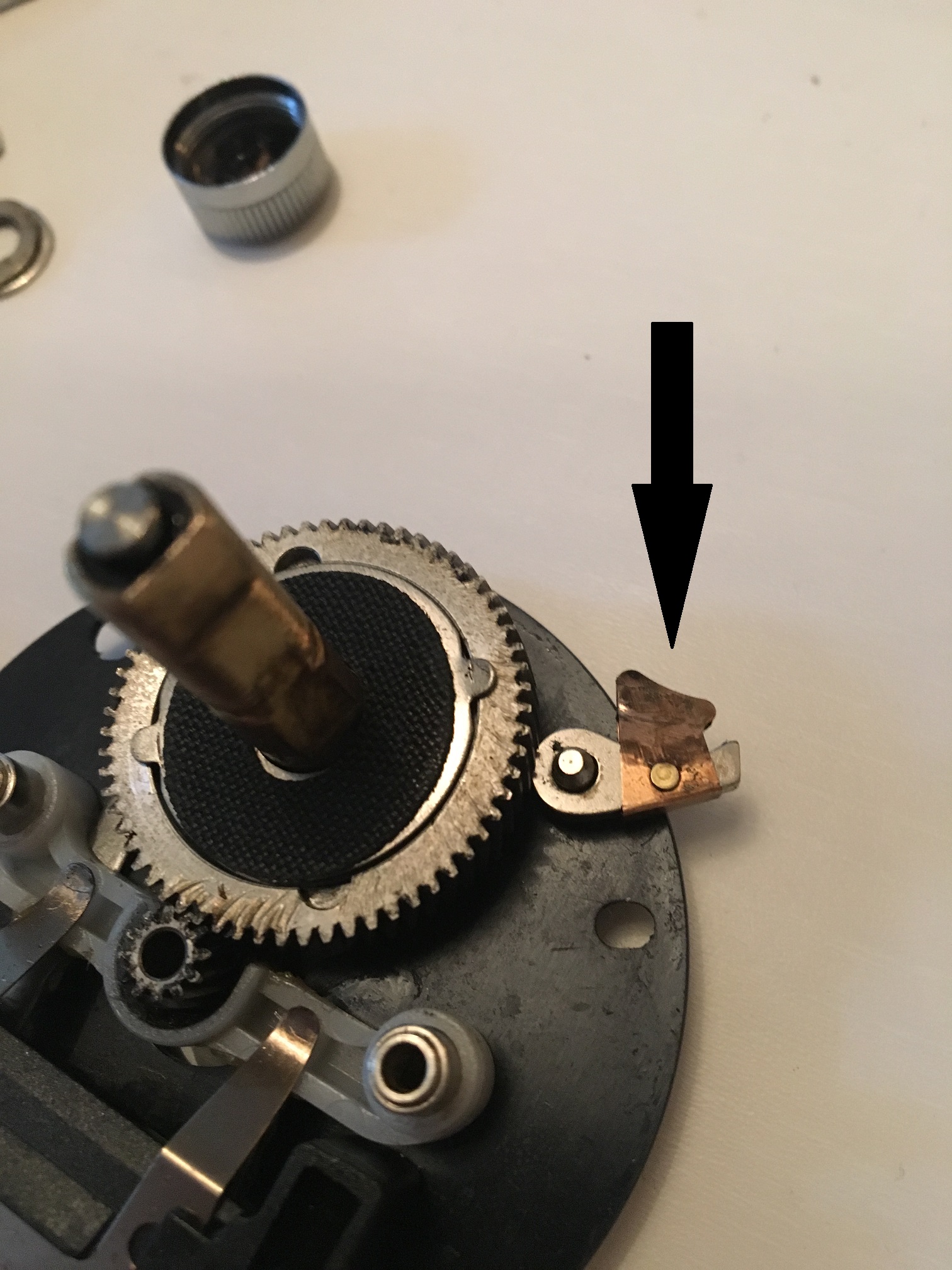

Första frågan är: Hur gör man med "piggen" på bilden nedan? Fäller man bara in den så att man får på locket eller ska den haka i nånting?

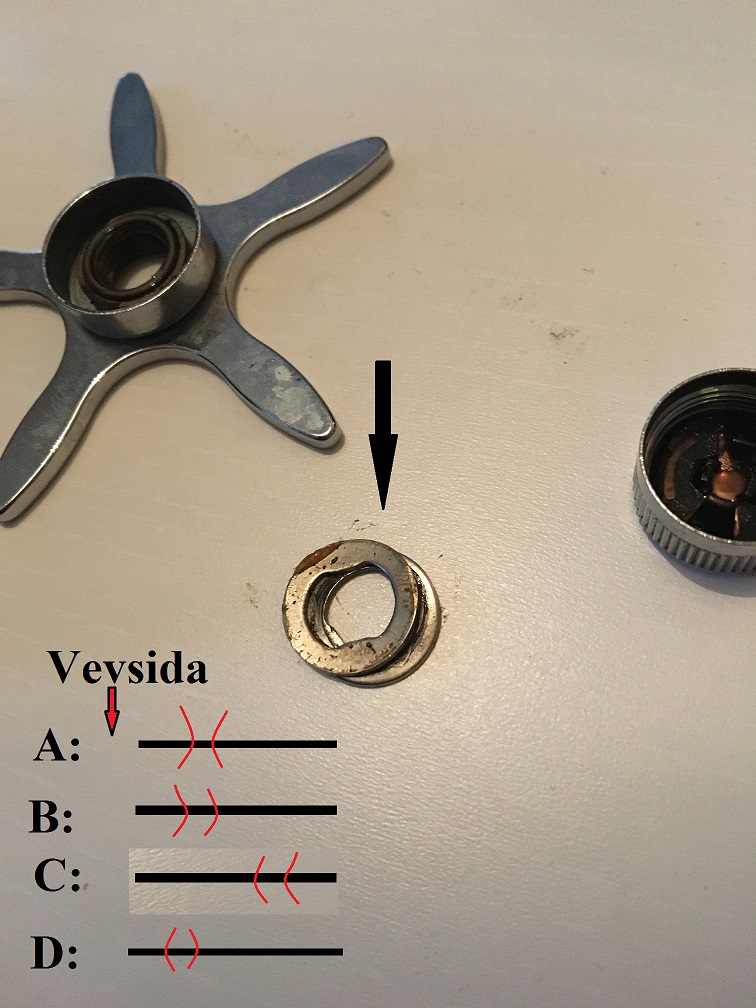

Fråga två: De två små tunna brickorna på bilden nedan är böjda, hur skall dessa ligga när man skruvar ihop den?



Tacksam för all hjälp

[Jordbo]

Backspärrshaken med mässingspålarna ska haka på kuggarna på drivaxeln, under huvuddrevet.
Brickorna brukar jag sätta som du "D"
mvh

[joens]

Bromsbrickorna ligger väl inte så när du skruvar ihop den?
Isf är det fel! Vilket skulle förklara ditt problem.

Sen nästan ut som att det är så,att öronen är böjda. .?!?

[joens]

Ca 6.00 minuter in i videon.

[Feskjohan]

Njae, då tänker vi inte på samma. Det är de två små brickorna han pillar med 0.50 in i del två. Men det är ruskigt svårt att se hur han lägger dem =/

[Feskjohan]

Okej, då testar jag det! Tack!

[FiskeSnuset]

D eller A ska det vara, är 93% säker.

Berätta hur det gick sedan när du skruvat ihop rullen!

[Ericslund]

Är det de böjda brickorna innanför stjärnhjulet ni undrar över? De kan man lägga hur man vill och testa vad som känns bäst.

Minns inte vid vilken tid, men vet att det tas upp i det här klippet:

http://m.youtube.com/watch?v=dSZVKnmPrm0

[Bentzerfaust]

De kupade brickorna ska ligga som alternativ D innanför stjärnhjulet, och INTE hur som helst.

Den ena rostfria brickan i bromsen med öron ska ligga i de urfräsningar som finns på huvuddrevet.
Och så ska backhaken träs på huvuddrevsbussningen så att de små armarna i koppar omsluter själva nederdelen.

[Gösta]

Skaffa en sprängskiss (följde med min JB) så ser du i vilken ordning du ska sätta bromsbrickor och lameller. Och läs den här tråden!

http://www.fiskesnack.com/forum/showthread.php/81740-Fett-olja-diskmedel-och-fotogen-Mysig-afton-med-en-livskamrat
