    Drar igång ett till inlägg med rullmekande, råkade få några timmar solo så jag kunde vara "produktiv".
    Men först (som vanligt) hänvisar jag till mitt inlägg om rull-terminologi där jag även samlar länkar till alla mina rull-mekar-trådar.

    Åsså en förvarning.
    Den här tråden kommer postas i etapper.
    Så dagens delar behandlar endast demonteringen, resten kommer vid ett senare tillfälle - förhoppningsvis under veckan dock.

    Mörrum SX1601C är på många sätt (för mig som är van vid lite mer normala ambor) en tämligen märklig rulle.
    Det är påfallande mycket speciallösningar och olika komponenter, för att inte tala om maskinbearbetade detaljer.
    Undrar om ABU verkligen har fått ihop det ekonomiskt med en sån rulle...?

    Aja, strunt samma...

    Först lite bakgrund.
    Rullen kom i min ägo efter lite spontan-shopping på Tradera.
    När jag packade upp rullen började jag ana att det kunde vara en historisk rulle, och mycket riktigt.
    Efter att ha arkivforskat kom jag fram till att just detta är Hermann von Wunderbaums rulle som han förlorade på nordkalotten, 1912.
    Hermann var expeditionsbiolog hos den stora Tysk-romerska expeditionen (1910-1913) som skulle kartlägga spenvalarnas vandringar.
    Sin fritid spenderade Hermann med att bottenmeta efter kaskelotter, och det var till detta rullen användes - enligt källorna med ett Arjon-spö och Abulon 0.25.
    Efter att ha förlorat rullen (som alltså är den jag har) under en dramatisk flykt från kalvande isberg förvinner Hermann ur läroböckerna.
    Rullen däremot sägs ha följt med fartyget till Murmansk där lokala tundra-jägare ska ha haft den för att slunga stör.
    Det är lite oklart hur rullen vandrat vidare, men jag tror att en konsult jag en gång kände faktiskt hade besökt Sibirien per cykel - så han kan ha varit inblandad.

    Det slutgiltiga beviset för att det var rätt rulle fick jag när jag såg märkena efter kaskelott-tänder på vevhandtagen.
    Det kan omöjligen finnas någon annan logisk förklaring.

    Det var dagens lilla sidospår.
    Åter till ämnet...


    Rullen har rullfotsnummer 080009/27
    Sprängskiss: ABU Ambassadeur SX1601C HI SPEED (08 00 Silver, Silver-Blue 0) 2.pdf

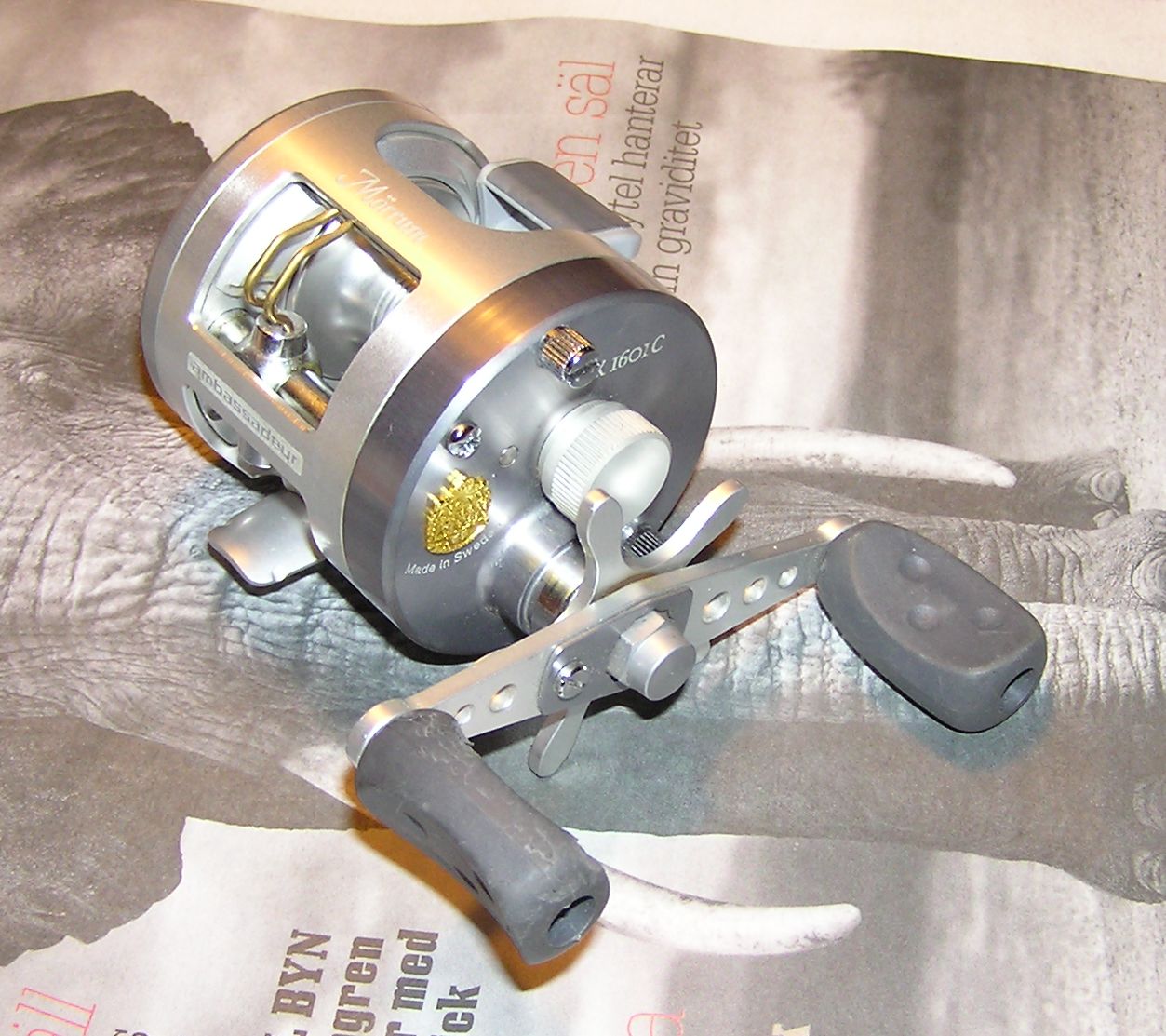

    Som vanligt kör jag en bild på rullen innan jag börjat operera.
    Click image for larger version

Name:	PA110192.JPG
Views:	1
Size:	211,8 KB
ID:	1807690

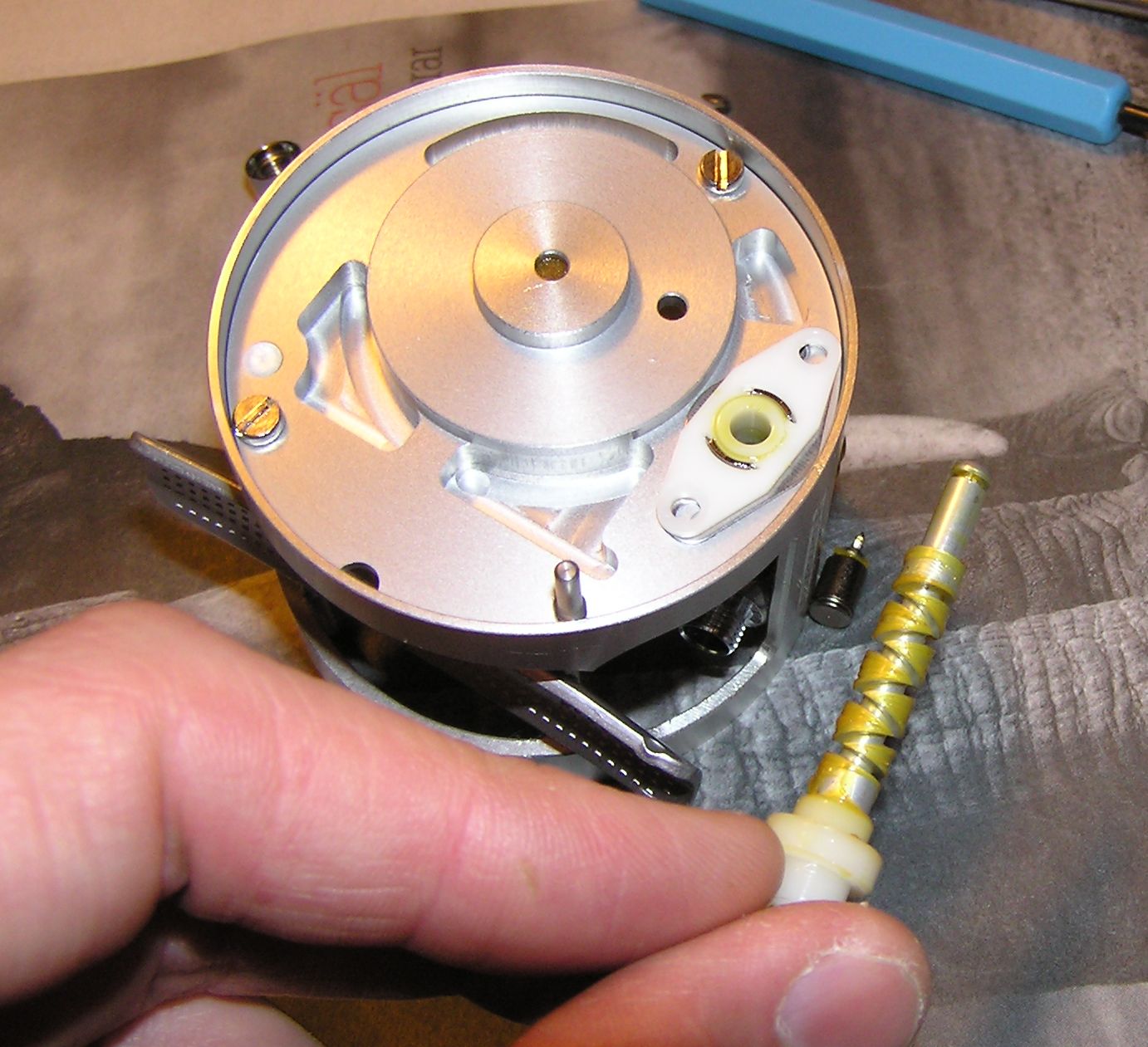

    Lossa tumskruvarna och lyft av vevgaveln - redan nu möts man av något helt annat än man är van vid.
    Notera exempelvis evighetsskruven, spollagret och insidan av vevgaveln - ska bli oerhört spännande att gräva vidare.
    Click image for larger version

Name:	PA110195.JPG
Views:	1
Size:	231,6 KB
ID:	1807691

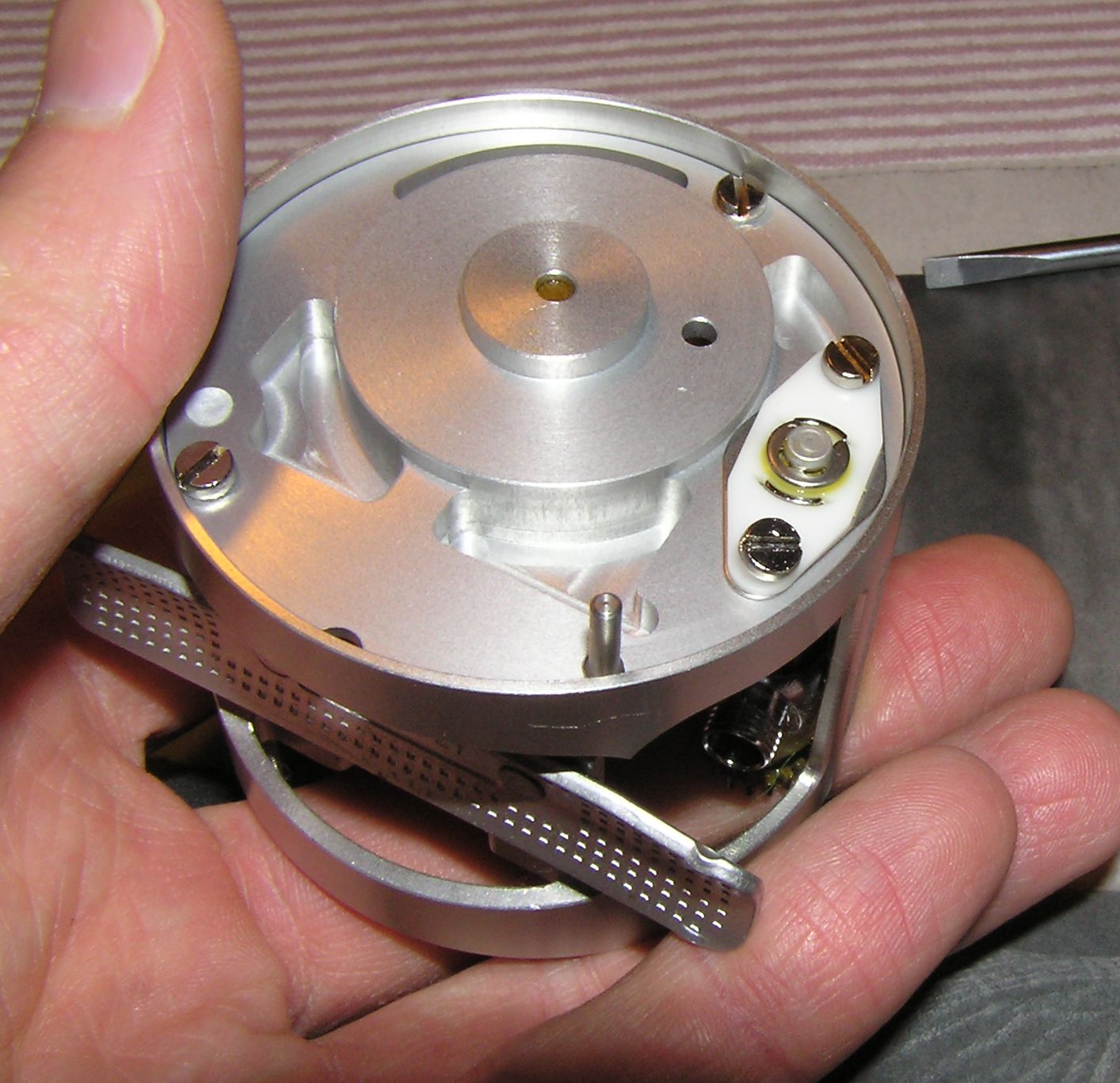

    Detaljbild på spollagret, sitter blockerat av ett stift som borde gå att ta loss med rätt verktyg - men det är inget jag gör den här gången.
    Click image for larger version

Name:	PA110196.JPG
Views:	1
Size:	84,2 KB
ID:	1807692

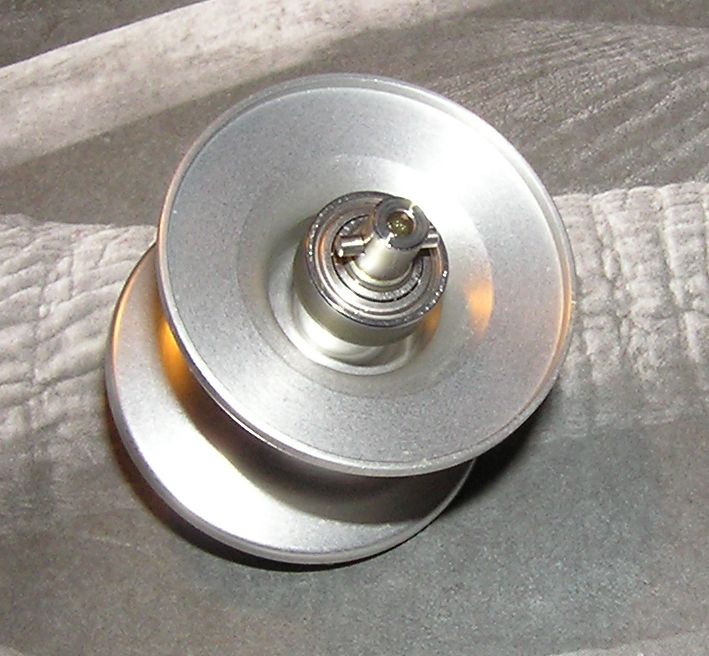

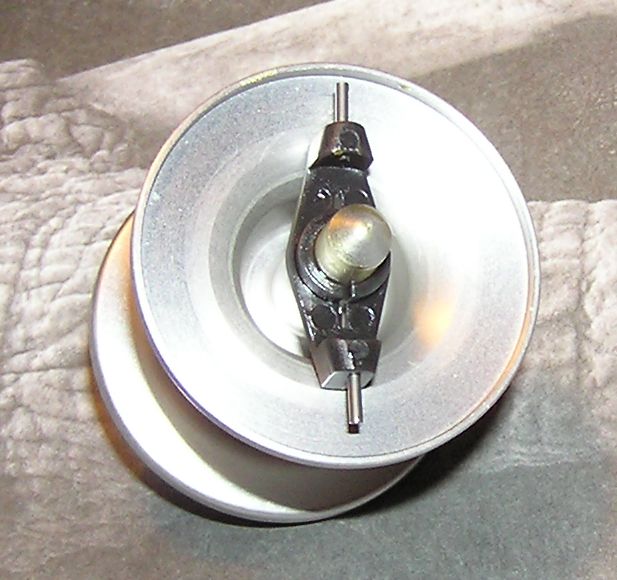

    Motstående sida av spolen, verkar som att C-bromsblocken är bortplockade. Blir till att lägga till i listan som ska till ABU så småningom.
    Click image for larger version

Name:	PA110197.JPG
Views:	1
Size:	66,4 KB
ID:	1807693

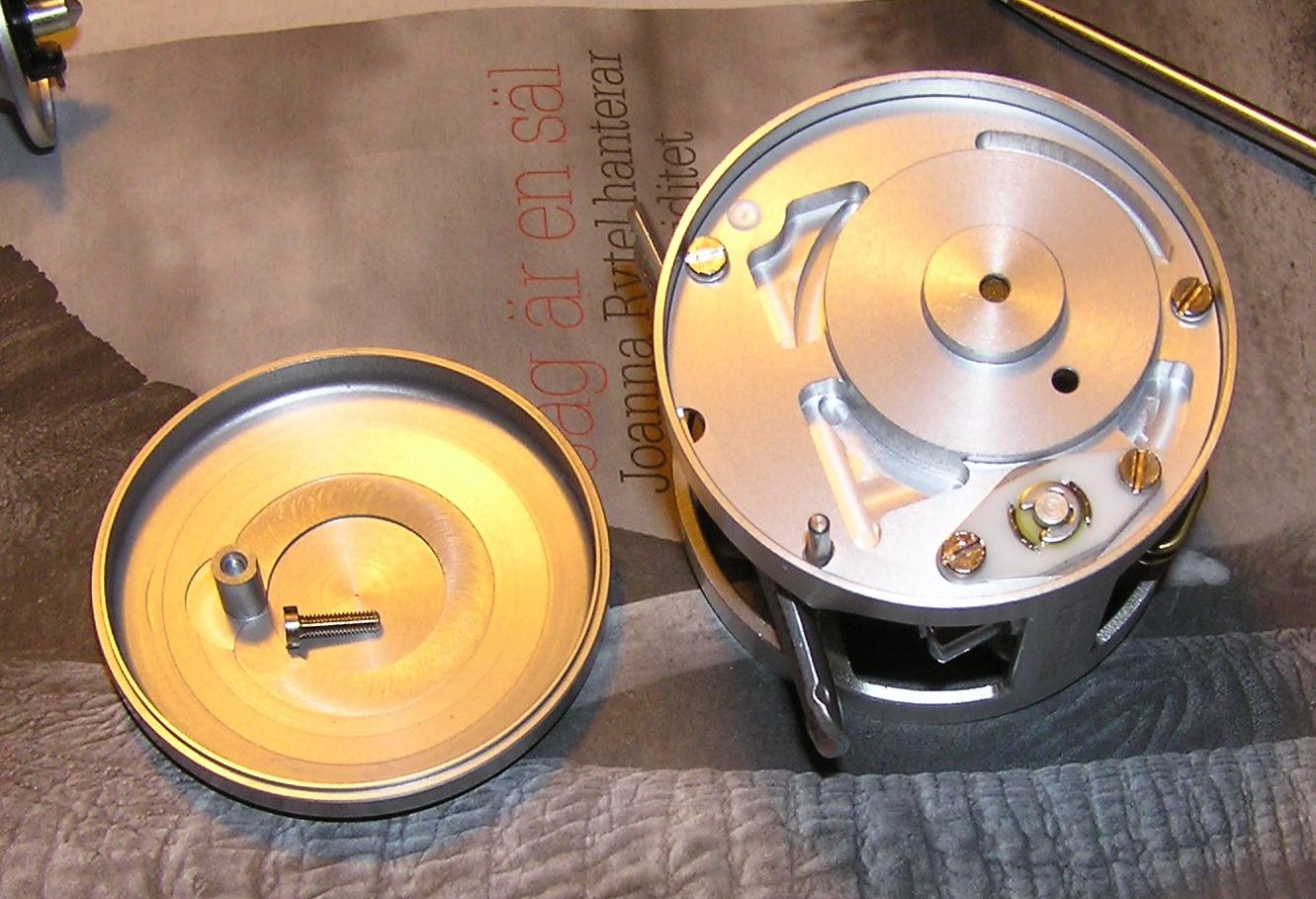

    Så här ser det ut med spolen urplockad, för att få loss motstående gavel lossar man skruven som syns bredvid gavellagret.
    Click image for larger version

Name:	PA110200.JPG
Views:	1
Size:	217,1 KB
ID:	1807694

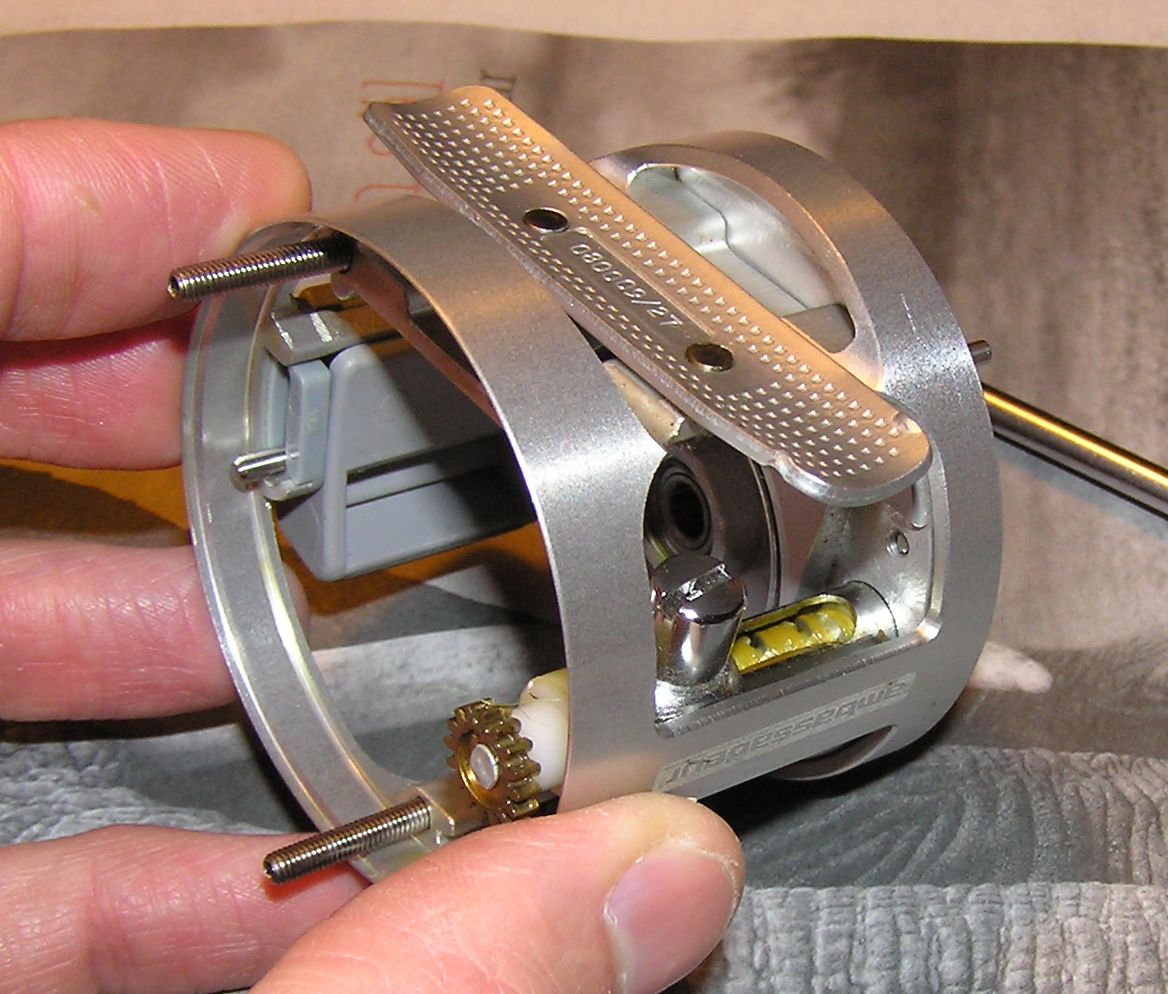

    Med gaveln borta ser man hur evighetsskruven sitter låst.
    Click image for larger version

Name:	PA110203.JPG
Views:	1
Size:	196,5 KB
ID:	1807689
    Senast ändrad av Mooki; 2012-05-21, 13:41.
    Bildstudie över mina multirullars multiplicerande (det måste ske barnförbjudna saker när jag inte ser, för de förökar sig hela tiden ):
    En blygsam början .. Det börjar arta sig .. Börjar så smått spåra ur nu...

    Rull-terminologi (innehåller länkar till mina Rullmekartrådar)

  • #2
    Ta bort linspridare, knivbult och knivbultskopp.
    Click image for larger version

Name:	PA110205.JPG
Views:	1
Size:	175,5 KB
ID:	1761155

    Bort med skruvarna som håller linspridarhylsan. Ta även bort spårryttaren.
    Click image for larger version

Name:	PA110207.JPG
Views:	1
Size:	238,6 KB
ID:	1761156

    Nu kan evighetsskruven dras ur från andra sidan.
    Click image for larger version

Name:	PA110210.JPG
Views:	1
Size:	218,9 KB
ID:	1761157

    Även linspridarhylsan kan tas bort.
    Click image for larger version

Name:	PA110212.JPG
Views:	1
Size:	189,1 KB
ID:	1761158

    Delarna till linspridaren utlagda.
    Click image for larger version

Name:	PA110214.JPG
Views:	1
Size:	203,2 KB
ID:	1761159

    Ta bort de kvarvarande skruvarna.
    Click image for larger version

Name:	PA110216.JPG
Views:	1
Size:	190,7 KB
ID:	1761160

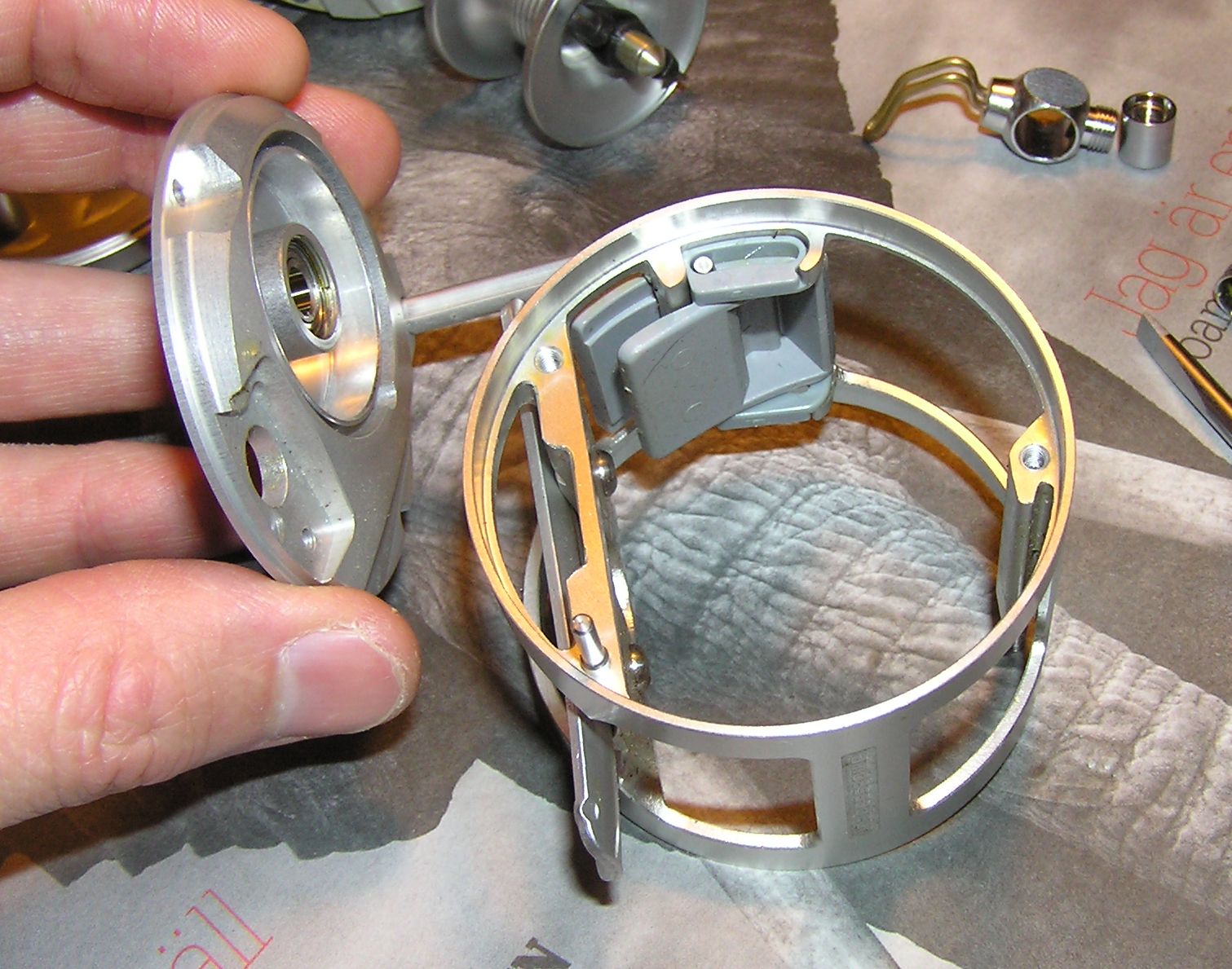

    Så lossar man innergaveln.
    Click image for larger version

Name:	PA110217.JPG
Views:	1
Size:	276,0 KB
ID:	1761154
    Senast ändrad av Mooki; 2011-10-11, 22:26.
    Bildstudie över mina multirullars multiplicerande (det måste ske barnförbjudna saker när jag inte ser, för de förökar sig hela tiden ):
    En blygsam början .. Det börjar arta sig .. Börjar så smått spåra ur nu...

    Rull-terminologi (innehåller länkar till mina Rullmekartrådar)

    Kommentera


    • #3

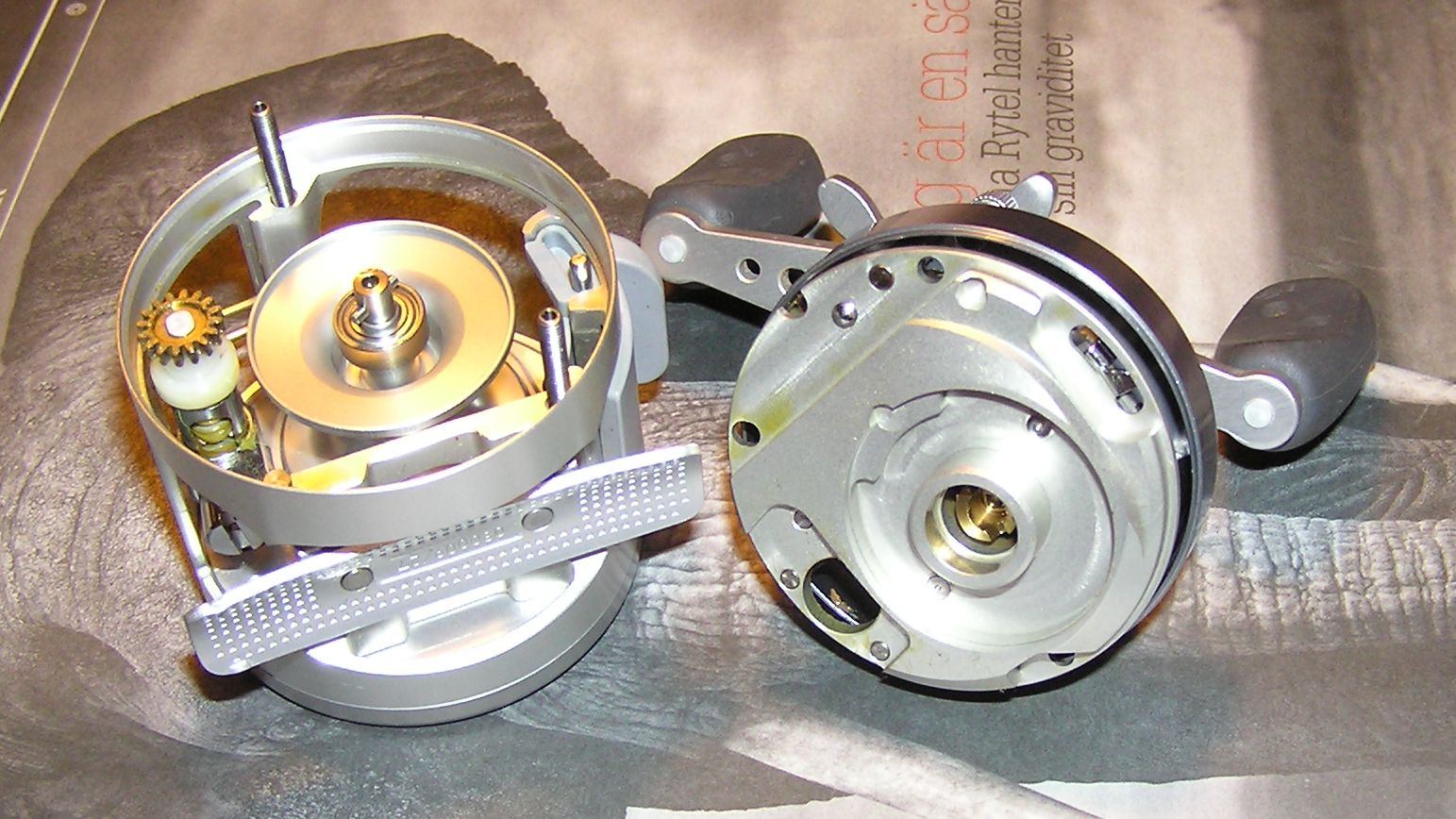

      Dags för vevgaveln. Så här ser insidan ut.
      Click image for larger version

Name:	PA110219.JPG
Views:	1
Size:	191,3 KB
ID:	1761162

      Och utsidan.
      Click image for larger version

Name:	PA110220.JPG
Views:	1
Size:	327,8 KB
ID:	1761163

      Bort med vevlåsningen (notera att muttern - som för alla vänstervevade rullar - är motgängad).
      Click image for larger version

Name:	PA110221.JPG
Views:	1
Size:	100,6 KB
ID:	1761164

      Lyft bort veven och vevbrickan, stjärnhjulet gängas av (motvarvs!).
      Click image for larger version

Name:	PA110223.JPG
Views:	1
Size:	121,0 KB
ID:	1761165

      Under stjärnhjulet ser det ut som det brukar, två kupade plåtbrickor. Bort med lagerkoppen.
      Click image for larger version

Name:	PA110225.JPG
Views:	1
Size:	196,7 KB
ID:	1761166

      Lustigt - det ligger en gummibricka under kopparshimset i lagerkoppen.
      Click image for larger version

Name:	PA110226.JPG
Views:	1
Size:	79,6 KB
ID:	1761167

      Lossa gavelskruvarna. Pilla loss de kupade brickorna, när gaveln lyfts av brukar även IAR-bussningen följa med.
      Click image for larger version

Name:	PA110229.JPG
Views:	1
Size:	222,8 KB
ID:	1761168

      Insidan av vevgaveln.
      Axeln med ett kullager på som sitter kvar i gaveln på bilden går att pressa ur med milt våld och lämpligt redskap
      Click image for larger version

Name:	PA110230.JPG
Views:	1
Size:	269,1 KB
ID:	1761169

      Här såg det festligt ut, det är det här ögonblicket jag alltid ser fram emot - att få se hur just den här rullen ser ut invändigt i "det allra heligaste".
      Click image for larger version

Name:	PA110234.JPG
Views:	1
Size:	193,5 KB
ID:	1761161
      Senast ändrad av Mooki; 2011-10-12, 21:02.
      Bildstudie över mina multirullars multiplicerande (det måste ske barnförbjudna saker när jag inte ser, för de förökar sig hela tiden ):
      En blygsam början .. Det börjar arta sig .. Börjar så smått spåra ur nu...

      Rull-terminologi (innehåller länkar till mina Rullmekartrådar)

      Kommentera


      • #4
        Bromsstacken lyfts av.
        Click image for larger version

Name:	PA110236.JPG
Views:	1
Size:	210,2 KB
ID:	1761171

        Som vanligt en bild med bromsskivor, bromsbrickor och deras inbördes ordning.
        Click image for larger version

Name:	PA110238.JPG
Views:	1
Size:	179,1 KB
ID:	1761172

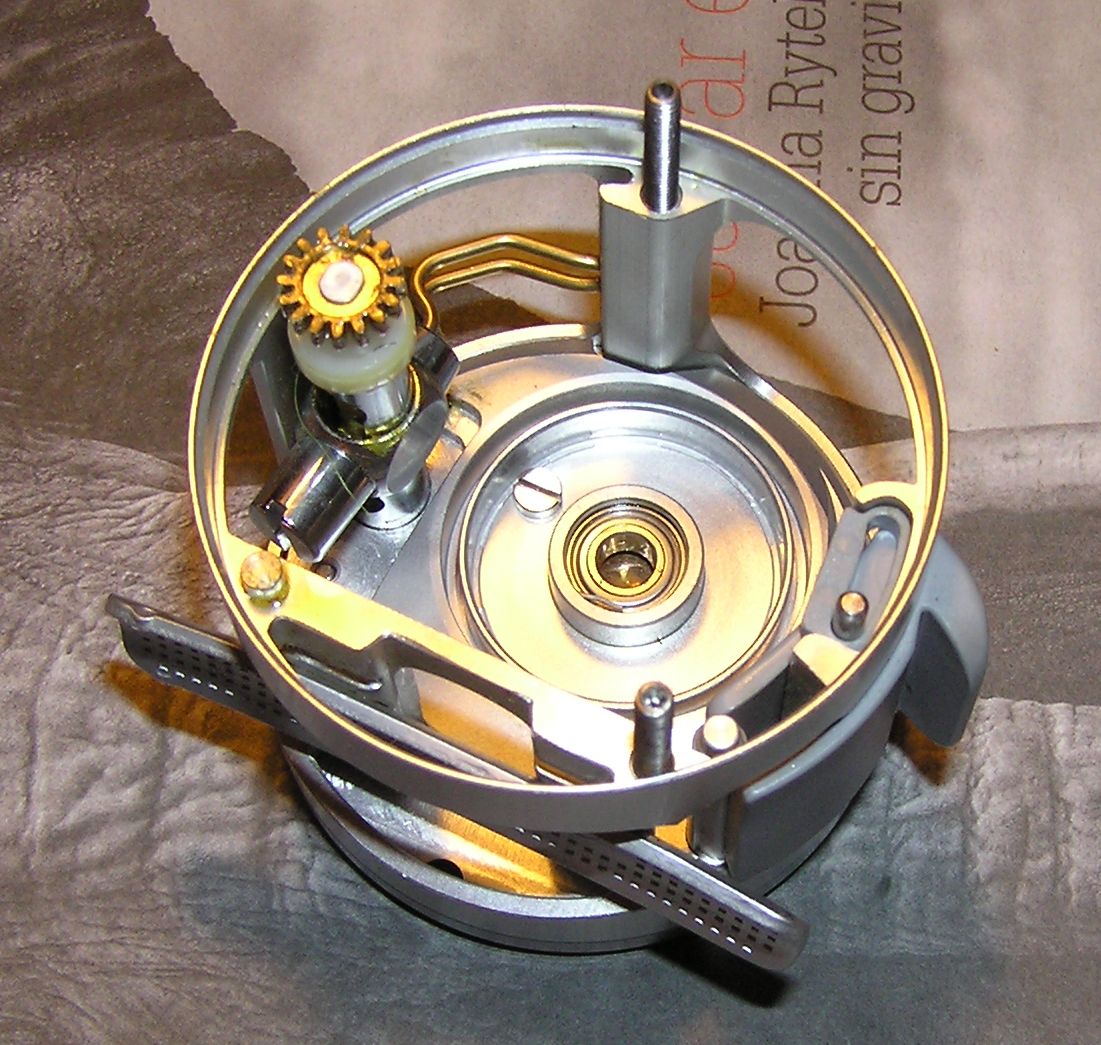

        Nu kommer man åt att se resten av mekaniken lite bättre. Ser klart annorlunda ut.
        Click image for larger version

Name:	PA110240.JPG
Views:	1
Size:	175,5 KB
ID:	1761173

        Lyft av fjädrarna på pinjongoket.
        Click image for larger version

Name:	PA110241.JPG
Views:	1
Size:	184,4 KB
ID:	1761174

        En liten plastpryl.
        Click image for larger version

Name:	PA110243.JPG
Views:	1
Size:	209,5 KB
ID:	1761175

        Nästa plastpryl - med ett fjäderbleck.
        Click image for larger version

Name:	PA110244.JPG
Views:	1
Size:	233,7 KB
ID:	1761176

        Lyft av pinjongoket, pinjongdrevet sitter kvar.
        Click image for larger version

Name:	PA110247.JPG
Views:	1
Size:	168,0 KB
ID:	1761177

        Hmm, problem...
        Man kommer åt den ena skruven som låser vevaxeln - men den andra är körd.
        Click image for larger version

Name:	PA110248.JPG
Views:	1
Size:	208,0 KB
ID:	1761178

        Man måste snäppa loss det vita plastdrevet först, men det känns inte riktigt bra inombords...
        Tror nog inte jag kommer snäppa loss det varje gång, men nån gång ibland borde funka. Ska nog skaffa några i reserv...
        Click image for larger version

Name:	PA110249.JPG
Views:	1
Size:	166,1 KB
ID:	1761170
        Senast ändrad av Mooki; 2011-10-11, 22:37.
        Bildstudie över mina multirullars multiplicerande (det måste ske barnförbjudna saker när jag inte ser, för de förökar sig hela tiden ):
        En blygsam början .. Det börjar arta sig .. Börjar så smått spåra ur nu...

        Rull-terminologi (innehåller länkar till mina Rullmekartrådar)

        Kommentera


        • #5
          Kuggkransen går nu att plocka bort så man kommer åt den sista skruven.
          Click image for larger version

Name:	PA110251.JPG
Views:	1
Size:	175,2 KB
ID:	1761180

          Vevaxeln lossad, kan vara bra att komma ihåg hur plåtbiten längst ner på vevaxeln sitter orienterad.
          Click image for larger version

Name:	PA110253.JPG
Views:	1
Size:	189,1 KB
ID:	1761181

          Då är det bara att köra vidare.
          Click image for larger version

Name:	PA110255.JPG
Views:	1
Size:	178,1 KB
ID:	1761182

          Åsså sista delen.
          Click image for larger version

Name:	PA110256.JPG
Views:	1
Size:	108,1 KB
ID:	1761183

          Passar på med en närbild på vevaxelns nederdel - så man tydligt ser hur plåtblecket sitter.
          Spårryttaren låser ihop paketet.
          Click image for larger version

Name:	PA110257.JPG
Views:	1
Size:	107,1 KB
ID:	1761184

          Okej, ibland är jag väl lite övertydlig - men jag är rätt dement av mig så tro mig - det behövs...
          Click image for larger version

Name:	PA110261.JPG
Views:	1
Size:	150,6 KB
ID:	1761185

          Jämförelse av spårryttarna för vevaxeln respektive evighetsskruven. Den mindre är till evighetsskruven.
          Click image for larger version

Name:	PA110262.JPG
Views:	1
Size:	95,6 KB
ID:	1761186

          C-bromsoket kan pillas loss från spolen.
          Click image for larger version

Name:	PA110264.JPG
Views:	1
Size:	91,0 KB
ID:	1761179
          Senast ändrad av Mooki; 2011-10-11, 22:40.
          Bildstudie över mina multirullars multiplicerande (det måste ske barnförbjudna saker när jag inte ser, för de förökar sig hela tiden ):
          En blygsam början .. Det börjar arta sig .. Börjar så smått spåra ur nu...

          Rull-terminologi (innehåller länkar till mina Rullmekartrådar)

          Kommentera


          • #6
            Låsringen som låser gavellagret (icke-vevgavelsidan innergavel) pillas loss.
            Click image for larger version

Name:	PA110266.JPG
Views:	1
Size:	156,8 KB
ID:	1761188

            Lagret skakas ur, det är två kopparshims som har klibbat ihop, och nån konstig plastbit i botten.
            Click image for larger version

Name:	PA110267.JPG
Views:	1
Size:	127,1 KB
ID:	1761189

            Jämförelse av spollager respektive gavellager.
            Click image for larger version

Name:	PA110269.JPG
Views:	1
Size:	163,1 KB
ID:	1761190

            Även en jämförelse av tillhörande låsringar.
            Click image for larger version

Name:	PA110271.JPG
Views:	1
Size:	140,2 KB
ID:	1761191

            Här syns tydligt att det faktiskt var två kopparshims.
            Click image for larger version

Name:	PA110273.JPG
Views:	1
Size:	199,9 KB
ID:	1761192

            Samlingsbild över skruvarna.
            Click image for larger version

Name:	PA110274.JPG
Views:	1
Size:	64,5 KB
ID:	1761193

            Linspridarhylsan kan sönderdelas i mindre beståndsdelar, om så önskas.
            Click image for larger version

Name:	PA110275.JPG
Views:	1
Size:	76,1 KB
ID:	1761194

            Pinjongok och pinjongdrev. Notera pinjongdrevets orientering.
            Click image for larger version

Name:	PA110280.JPG
Views:	1
Size:	43,6 KB
ID:	1761195

            Åsså den obligatoriska samlingsbilden.
            Den skarpögde noterar säkert att det sitter kvar ett kullager på en axel, detta lager går att dra av med en lagom dos handkraft.
            Click image for larger version

Name:	PA110286.JPG
Views:	1
Size:	306,4 KB
ID:	1761187


            Tänkte faktiskt ta en paus här.
            Rulldelarna ligger på tork efter rengöring.

            Förbereder ett gäng tomma inlägg här nedan, så återkommer jag när resten av bilderna är tagna och iordninggjorda.
            Förvarnar redan nu om att det nog tar ett par dagar då lediga kvällar ser ut att vara en bristvara framöver.
            Senast ändrad av Mooki; 2011-10-12, 21:03.
            Bildstudie över mina multirullars multiplicerande (det måste ske barnförbjudna saker när jag inte ser, för de förökar sig hela tiden ):
            En blygsam början .. Det börjar arta sig .. Börjar så smått spåra ur nu...

            Rull-terminologi (innehåller länkar till mina Rullmekartrådar)

            Kommentera


            • #7
              Sådärja, fick en timme över till att placera och fotografera alla delar så jag bränner av några korta inlägg om detta

              Delarnas artikelnummer:

              Börjar med en bild på lite lätt igenkännbara delar
              Click image for larger version

Name:	PA120287.JPG
Views:	1
Size:	172,2 KB
ID:	1761199

              Vev, stjärnhjul etc.
              Click image for larger version

Name:	PA120292.JPG
Views:	1
Size:	126,5 KB
ID:	1761200

              Linspridardelar, några återfinns dock först på en senare bild
              Click image for larger version

Name:	PA120296.JPG
Views:	1
Size:	78,6 KB
ID:	1761201

              Kopparshims och lagerkopp
              Click image for larger version

Name:	PA120298.JPG
Views:	1
Size:	45,8 KB
ID:	1761202

              Bromsstackens delar
              Click image for larger version

Name:	PA120299.JPG
Views:	1
Size:	81,7 KB
ID:	1761203

              Kopplingsdelar (och C-bromsoket som saknar artikelnummer, men C-bromsvikterna har)
              Click image for larger version

Name:	PA120303.JPG
Views:	1
Size:	110,7 KB
ID:	1761204

              Jämförande bild på alla skruvar
              Click image for larger version

Name:	PA120306.JPG
Views:	1
Size:	55,4 KB
ID:	1761198
              Senast ändrad av Mooki; 2011-10-13, 08:40.
              Bildstudie över mina multirullars multiplicerande (det måste ske barnförbjudna saker när jag inte ser, för de förökar sig hela tiden ):
              En blygsam början .. Det börjar arta sig .. Börjar så smått spåra ur nu...

              Rull-terminologi (innehåller länkar till mina Rullmekartrådar)

              Kommentera


              • #8
                Ena gavellagret och tillhörande axel
                Click image for larger version

Name:	PA120308.JPG
Views:	1
Size:	28,1 KB
ID:	1761206

                Alla lätt löstagbara lager.
                Det icke utan stora svårigheter (eller bra verktyg) löstagbara lagret på spolen tycks vara samma som 10262.
                10262: 5x11x4
                5230: 3x10x4
                15100: 4x9x4
                Click image for larger version

Name:	PA120309.JPG
Views:	1
Size:	30,9 KB
ID:	1761207

                Spårryttare och låsringar
                Click image for larger version

Name:	PA120312.JPG
Views:	1
Size:	31,7 KB
ID:	1761208

                Vevaxel och delar, det lilla nylondrevet hör dock till huvuddrevsstativet
                Click image for larger version

Name:	PA120316.JPG
Views:	1
Size:	100,6 KB
ID:	1761205




                Det var det hela, om delarna vill säga.
                Nästa uppdatering (ihopskruvandet) kan tidigast väntas till helgen, så ni kan betrakta det som en "teaser" så här långt.
                Skitfiske på er hela bunten

                PS. @CDan
                Dikter skapas endast vardagnätter mellan 02:30 - 05:00 i de fall okontrollerad vakenhet inträder
                Senast ändrad av Mooki; 2011-10-12, 21:00.
                Bildstudie över mina multirullars multiplicerande (det måste ske barnförbjudna saker när jag inte ser, för de förökar sig hela tiden ):
                En blygsam början .. Det börjar arta sig .. Börjar så smått spåra ur nu...

                Rull-terminologi (innehåller länkar till mina Rullmekartrådar)

                Kommentera


                • #9
                  Sådärja, kunde sno åt mig en timme för att avrunda den här tråden

                  Jag kommer endast beröra smörjning/oljning högst summariskt lite i början, man smörjer rullen enligt samma principer som vanligt.

                  Börja med huvuddrevsstativet
                  Eftersom jag har fått för mig att kopplingsmekanismen är extra känslig pga den jämförelsevis komplexa konstruktionen kombinerat med snäva toleranser tycker jag inte det är någon idé att snåla med fettet.
                  Click image for larger version

Name:	PA140319.JPG
Views:	1
Size:	63,9 KB
ID:	1761218

                  Här är en av de delar jag misstänker att man ska vara generös med fett under
                  Click image for larger version

Name:	PA140321.JPG
Views:	1
Size:	85,3 KB
ID:	1761219

                  Sen fortsätter man
                  Click image for larger version

Name:	PA140324.JPG
Views:	1
Size:	80,7 KB
ID:	1761220

                  Innan man går vidare är det dags att förbereda vevaxeln.
                  Delar enligt bilden
                  Click image for larger version

Name:	PA140327.JPG
Views:	1
Size:	43,8 KB
ID:	1761221

                  Monteras ihop förstås
                  Click image for larger version

Name:	PA140329.JPG
Views:	1
Size:	30,1 KB
ID:	1761222

                  Sen skruvas vevaxeln fast i huvuddrevsstativet
                  Click image for larger version

Name:	PA140330.JPG
Views:	1
Size:	62,3 KB
ID:	1761223

                  Trä kuggkransen på vevaxeln
                  Click image for larger version

Name:	PA140333.JPG
Views:	1
Size:	94,2 KB
ID:	1761224

                  Tryck fast det lilla nylondrevet
                  Click image for larger version

Name:	PA140335.JPG
Views:	1
Size:	82,8 KB
ID:	1761217
                  Senast ändrad av Mooki; 2011-10-14, 20:04.
                  Bildstudie över mina multirullars multiplicerande (det måste ske barnförbjudna saker när jag inte ser, för de förökar sig hela tiden ):
                  En blygsam början .. Det börjar arta sig .. Börjar så smått spåra ur nu...

                  Rull-terminologi (innehåller länkar till mina Rullmekartrådar)

                  Kommentera


                  • #10
                    Pinjongdrevet får fett runt midjan och kläms fast i pinjongoket, placera paketet på stativet
                    Click image for larger version

Name:	PA140336.JPG
Views:	1
Size:	96,7 KB
ID:	1761226

                    Fjäderbleckshållaren
                    Click image for larger version

Name:	PA140340.JPG
Views:	1
Size:	84,2 KB
ID:	1761227

                    Fjäderblecket
                    Click image for larger version

Name:	PA140342.JPG
Views:	1
Size:	74,1 KB
ID:	1761228

                    Fjäderbleckslåsning
                    Click image for larger version

Name:	PA140344.JPG
Views:	1
Size:	86,6 KB
ID:	1761229

                    Fjädrarna till pinjongoket
                    Click image for larger version

Name:	PA140346.JPG
Views:	1
Size:	67,9 KB
ID:	1761230

                    Den sedvanliga bilden på bromsstacken och dess komponenter
                    Den enda "avvikelsen" är det vita nylondrevet
                    Click image for larger version

Name:	PA140349.JPG
Views:	1
Size:	89,3 KB
ID:	1761231

                    Nylondrevet placeras på vevaxeln först (piggarna uppåt)
                    Click image for larger version

Name:	PA140350.JPG
Views:	1
Size:	78,1 KB
ID:	1761232

                    Därefter huvuddrevet, hålen matchas mot nylondrevets piggar
                    Click image for larger version

Name:	PA140351.JPG
Views:	1
Size:	68,8 KB
ID:	1761233

                    Åsså hinkar man i resten som det ska vara
                    Click image for larger version

Name:	PA140355.JPG
Views:	1
Size:	81,1 KB
ID:	1761225
                    Senast ändrad av Mooki; 2011-10-14, 19:36.
                    Bildstudie över mina multirullars multiplicerande (det måste ske barnförbjudna saker när jag inte ser, för de förökar sig hela tiden ):
                    En blygsam början .. Det börjar arta sig .. Börjar så smått spåra ur nu...

                    Rull-terminologi (innehåller länkar till mina Rullmekartrådar)

                    Kommentera

                    Foton

                    Collapse

                    Relaterat

                    Collapse

                    Ämnen Statistik Senaste inlägg
                    Startad av Mooki, 2011-10-11, 22:11
                    26 svar
                    4 129 visningar
                    0 gillar
                    Senaste inlägg Alman
                    av Alman

                    Startad av gabbu, 2015-04-29, 22:32
                    486 svar
                    80 962 visningar
                    38 gillar
                    Senaste inlägg Alman
                    av Alman

                    Startad av Reaper, 2015-11-15, 17:24
                    40 svar
                    3 851 visningar
                    0 gillar
                    Senaste inlägg Motvind
                    av Motvind

                    Startad av pygmen, 2017-05-15, 20:46
                    12 svar
                    3 225 visningar
                    0 gillar
                    Senaste inlägg JontaK
                    av JontaK

                    Startad av joens, 2018-03-18, 19:55
                    57 svar
                    9 025 visningar
                    0 gillar
                    Senaste inlägg Piscantur stercore
                    Arbetar...
                    X
