Tillverka egna rulldelar med cnc maskiner

[HR]

Blev det någon skärning igår? Vill se bilder i så fall

[sLp]

Var hemma med sjukt barn... Men det kommer en ordentlig redo visning med bilder snart !

[outkaszt]

Var hemma med sjukt barn... Men det kommer en ordentlig redo visning med bilder snart !

Gött, längtar som ett barn inför julafton!

[sLp]

Jag har beställt lite knoppar å annat smått skit från abu. Jag gör ett 1mm hål där vevknoppen ska sitta. Sen får man borra det i rätt dimension beroende vilken vev man vill ha. Jag ska göra klart alla ritningar imorgon( fått flera på mail) sen ska jag åka till min vattenskärare på fredag igen. Och så hoppas jag på att han har tid att köra mina grejor imellan något annars har jag åkt 15 mil enkel resa i onödan xD dom har så sjukt mycket att göra så han kan inte säga om han har tid innan så det är bara att åka och hoppas på det bästa håller tummar och tår. Ska ta ordentligt med bilder så som som inte vet får se hur det går till

[HR]

Låter väldigt intressant! Gick det att få tag på olika knoppar ändå, du såg det jag skrev i mejlet antar jag?

Ta med lite bullar så lär dom nog få tid mellan nån körning

[sLp]

Det ser inte ut som att det blir något imorgon. Jag har fått flera ritningar och jag hinner inte göra klart allt som ska tillverkas tills imorgon. Får en körning gratis sen tror jag att jag får betala så tar så mycket jag kan på en gång. Är ju att ställa maskinen som kostar. Det är väldigt få som skrivit i tråden men medelanden får man endå :P Dock så har jag provkört en "vevbult" i mässing i som ska matcha den eloxerade titanveven i guld

[Fiskarn0383]

Hur går det för dig? Misstänker att tiden är det som ställer till det som för oss övriga. Väntar ju inte på något men är nyfiken ändå. Hör av dig på PM om du har fastnat i något så kanske jag kan hjälpa dig.

[sLp]

Jag är klar med ritningar å allt. Väntar bara att få komma och skära, är ju semestertider osv.

[sLp]

Jag får vänta tills efter semestern med att skära...

[sLp]

Vevar !?!?!?!

Nu har det gått 2 månader och det är säkert många som tänkt att " det var som jag trodde att det inte skulle bli någe" men så är inte fallet. För här kommer en stor uppdatering.

Det har varit jävligt struligt med 2 dödsfall precis innan semestern. Dels en på mitt jobb som har gjort att det blivit väldigt mycket att göra och även en nyckelperson som jag har haft kontakt med angående vattenskärningen. Men skam den som ger sig. Det är bara att sammla sig och ta tag i det. Livet går vidare.

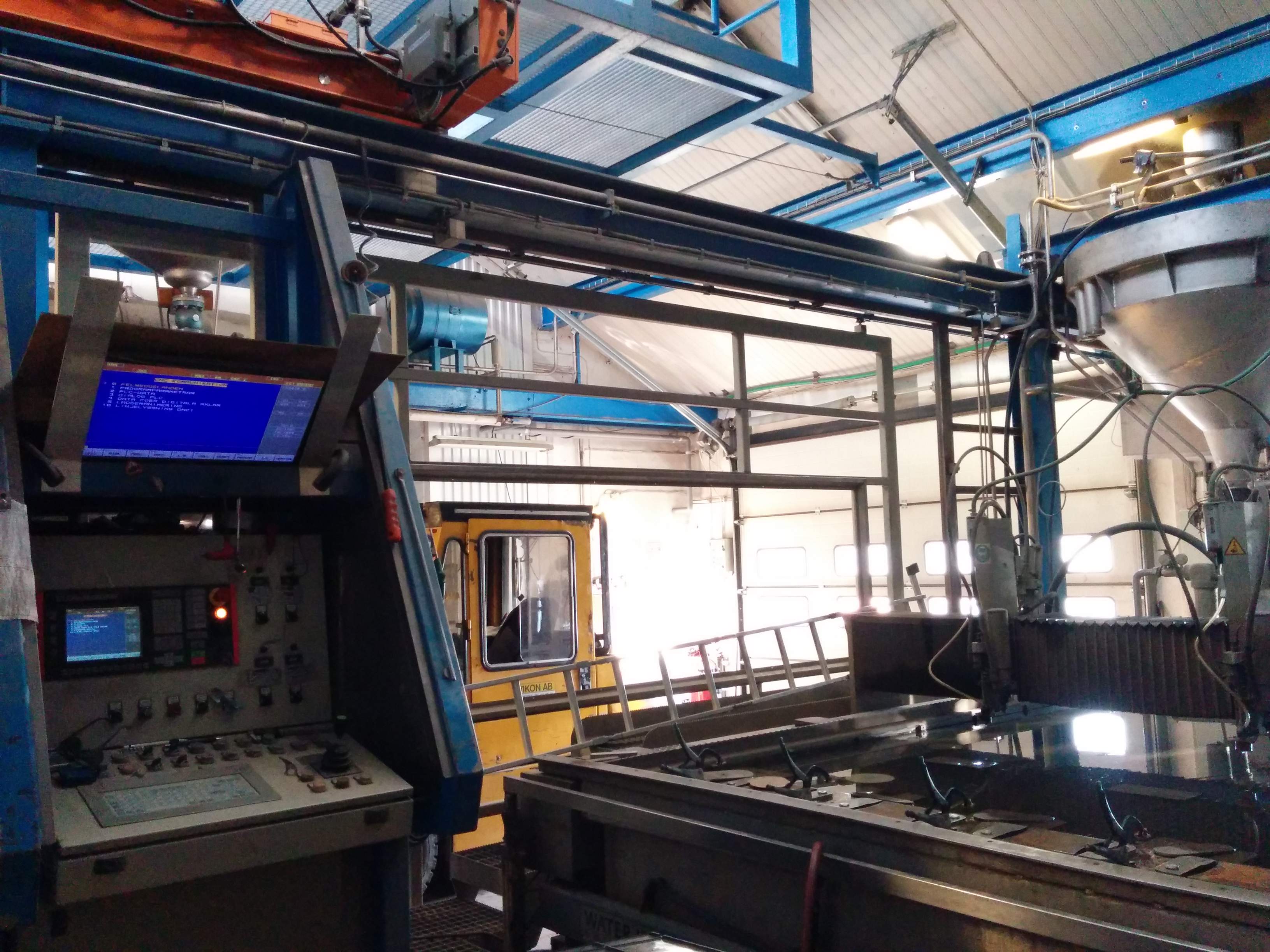

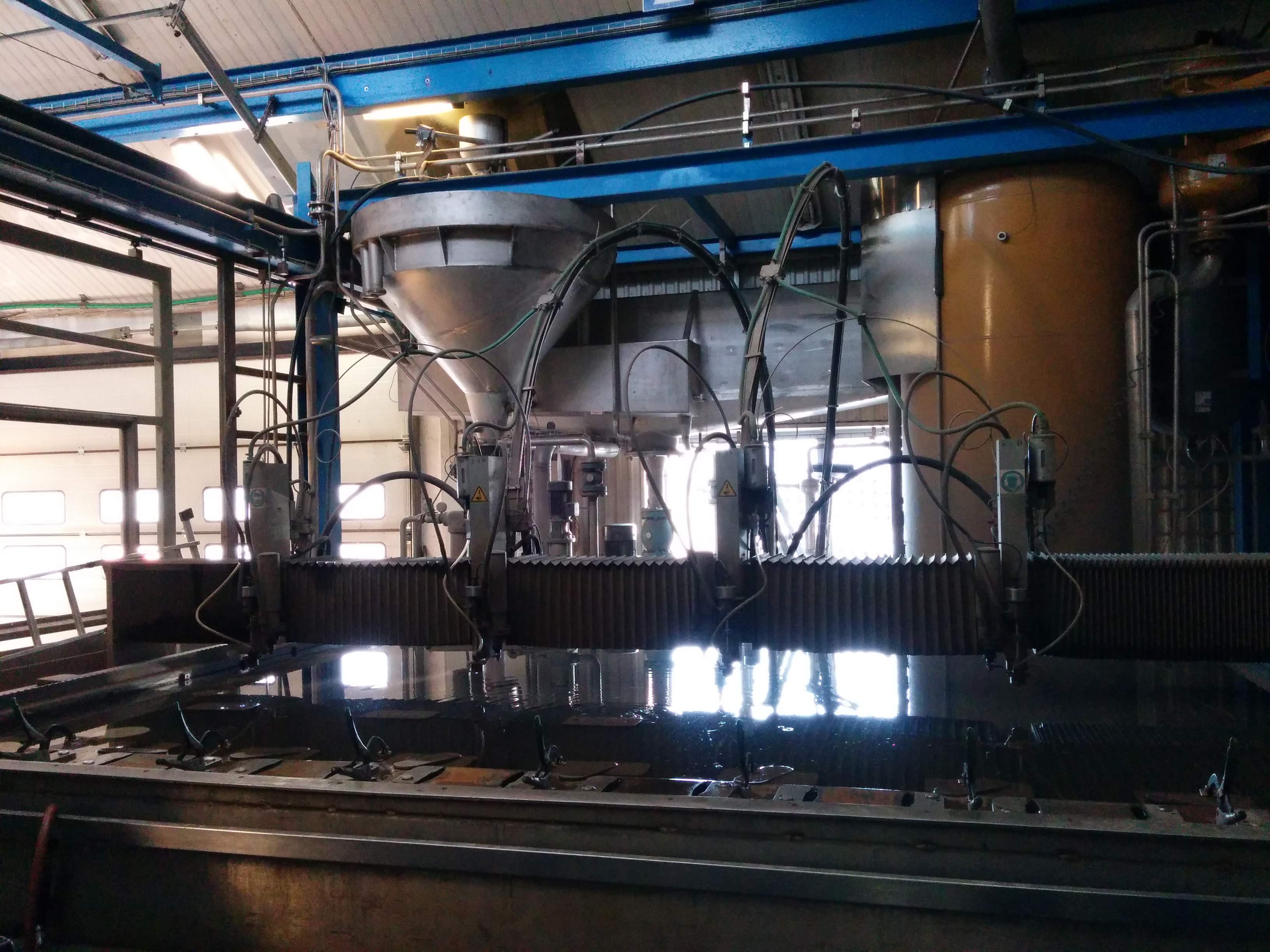

Här är Vattenskär maskinen. Den använder en speciel sand som blandas med vattnet i munstycket som gör det möjligt att få en skärande effekt i metallen. Trycket som vattnet har när det lämnar munstycket är ca 3300 bar...




Jag fick ta en liten spillbit och göra prototyper i. Titan är INTE gratis. Det är kanske lite overkill med just denna kvalitet på titanplåt då det material som spillbiten kommer ifrån just nu befinner sig i rymden. Men det var det som fanns hemma.

Jag var orolig för att veven skulle kunna böjas i "sidled" nu när det är lite "skelet" design på dom, men jävlar så stabilt det blev med 2mm plåt. Jag är ganska stark och jag kan INTE böja av veven i sidled om jag tar i. Så jag tror att jag kan skära i 1.5mm plåt nästa gång.

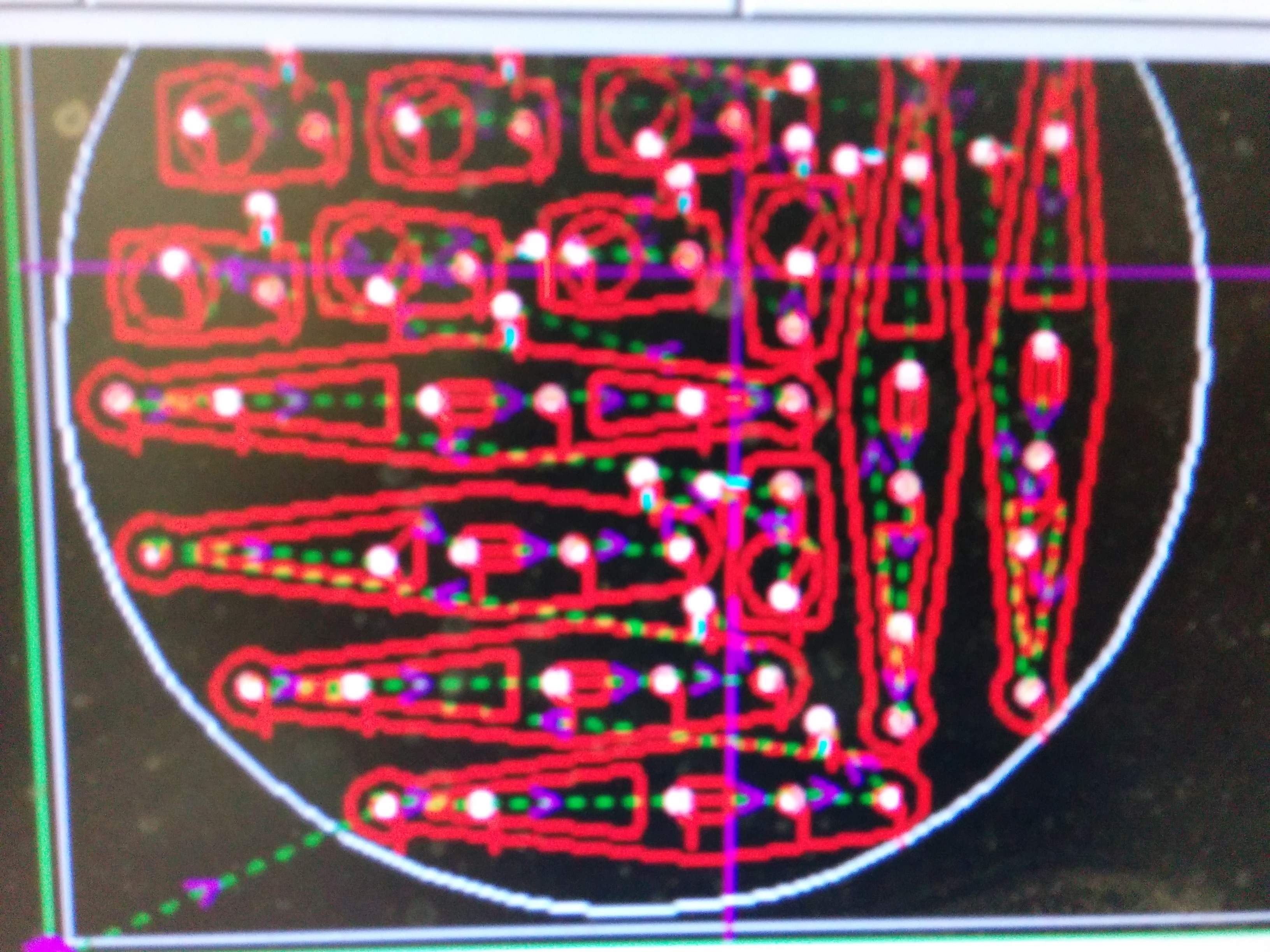

Så ser programmet ut för att skära bitar ur våran runda plåt som vi hade.



Mitt sidoprojekt där jag håller på att bygga om våran lilla hobby fräs (trä) till ett modernare styrsystem.
Tänker eventuellt försöka tillverka lite jerkbaits med 3d struktur Mest för att ha i bokhyllan hemma

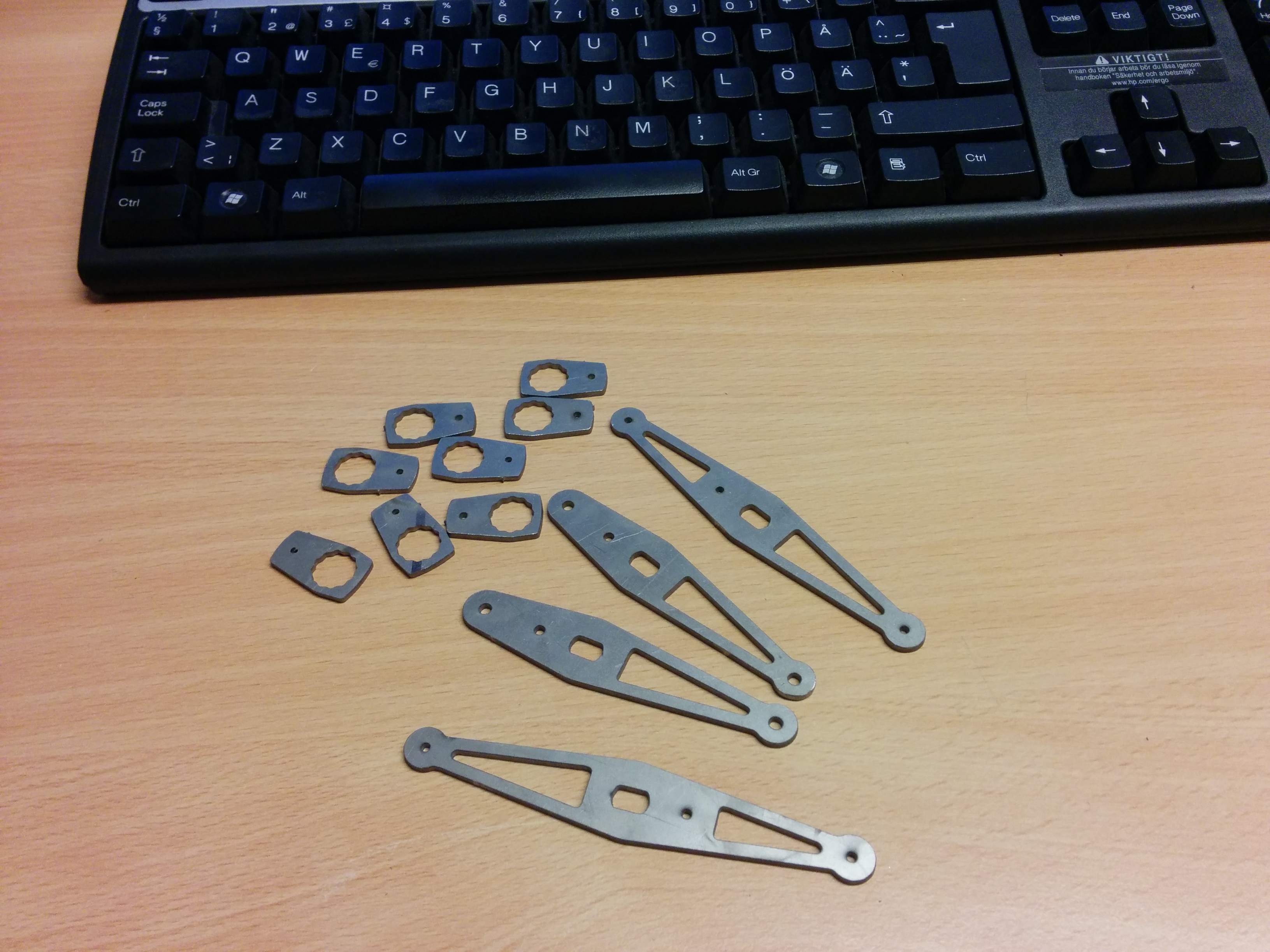

Nej men här var det ju vevar och låsbrickor i titan. Fränt.
Den långa veven väger in på hela 7gram innan vi gradade den.

Har någon möjlighet att väga en orginalvev utan handtag ?

Hålen för vevarna och låsbrickorna är för små¨, jag vet.
Det är medvetet för att man ska kunna borra upp till den storleken man vill ha. Så vi gjorde ett litet
hål för att kunna borra enkelt på rätt ställe.

Har någon möjlighet att väga en orginalvev utan handtag ?

Den är i 2mm plåt och är ruskigt stabil nu. Hoppas på att kunna få ned vikten till under 5 gram i 1.5-1.2mm plåt och ändra designen lite.


Här är en video på när vi skär. Titan är det enda materialet som bildar en vit låga och vita knistor när du vattenskär.
Man kan se det om man kollar noga på filmen.
http://youtu.be/yGBaNayWBbw



När jag får tid ska jag göra ett försök med att eloxera delarna hemma. Återkommer med en uppdatering när det är klart.

Det blev mycket text och kanske lite rörigt men nu måste jag faktiskt jobba.
Det är ju ingen som betalar för att jag ska sitta här och skriva :P

Tjenixen
