Tillverka egna rulldelar med cnc maskiner

[outkaszt]

Hur går det sLp, fått färdigt något man kan få se på?

[sLp]

Hur går det sLp, fått färdigt något man kan få se på?

Jag kan skära det imorgon om jag vill, men eftersom jag vill fräsa allt på en gång så väntar jag så att som som ville ha sin egen design på veven han med. Annars har jag börjat provsvarva i verktygsstålet till pressverktyget. Har inte haft tid på jobbet, fick en tolk som skall svarvas till +- 0.008mm.....

[HR]

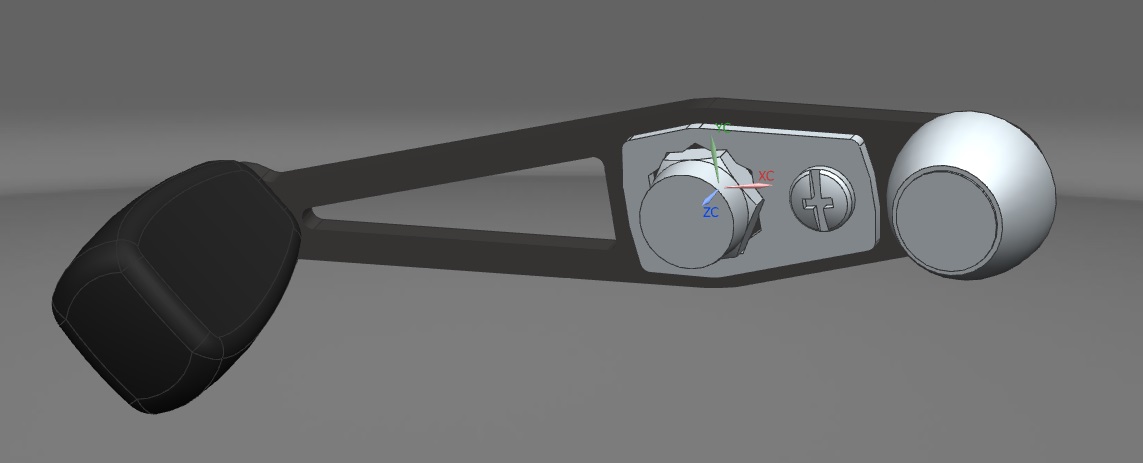

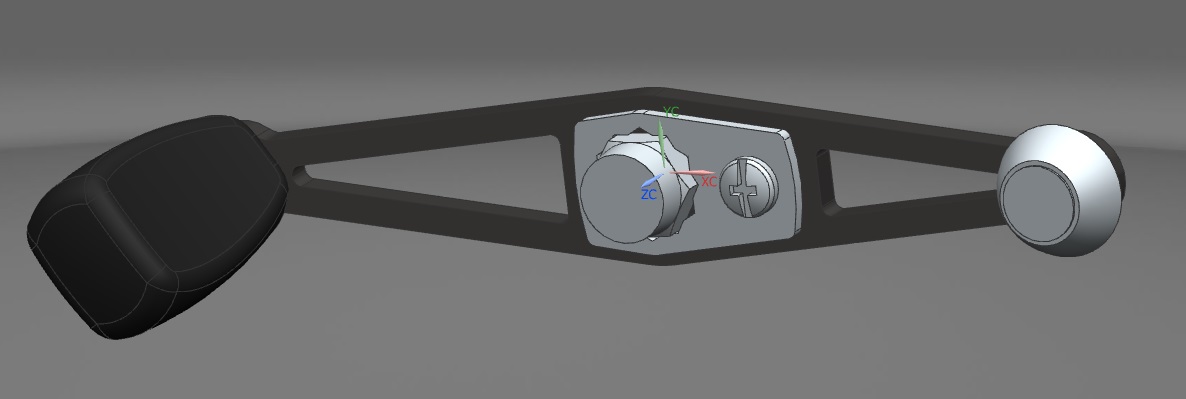

Har ritat två vevar, eller egentligen en fast med två olika motvikter. Det var den bästa designen jag kunde hitta på som inte gick emot stilen på en klassisk amba så mycket. Den är 47,5 mm lång, samma som original power handle vevarna. Man kan ju tänka sig en kortare vev också, typ 40-45 mm, men jag gillar långa vevar. Den första bilden har motvikten lika långt ut från centrum som vevknoppen. Den andra har motvikten mycket närmare. Veven på den andra bilden är ca 17% tyngre än den långa. Motvikten på den korta väger mer än dubbelt så mycket som på den långa, så därför blir den långa totalt sett mycket lättare.





Svårt att säga vilken av dessa som är bäst dock, designen är inte tänkt att vara superlätt utan ska mer se bra ut på rullen. Jag ska nog rita upp en ultralätt vev också men det känns lite onödigt att slänga på en ul-vev på en rulle som är gjord av mässing och stål, bättre då att den ser bra ut kanske... jag vet inte.

Jag har beräknat hållfasthet för veven men det är för TiAl6V4 titanlegering så jag tror att den blir lite svag gjord i alu om det inte är nån väldigt stark alu typ 7075 eller liknande. Men man kan ju skära ut i alu först och se hur dom passar och ser ut.

Hur får man tag på vevknoppar? Det kommer ju att behövas och man vill ju inte slakta sina egna vevar.

[sLp]

Jag kan beställa i 7075. Typ 2,5mm tjocklek?

Kan du skicka cad filen ?

Jesperros91@gmail.com

[sLp]

Jag har fått tag på lite sponsring på 2mm titanplåt med. Nästan dyrare än guld... En 100x100mm plåt kostar nästan 2000 med frakt. Så nästa fredag ska jag ta ledigt från jobbet och åka å vattenskära bitar

[HR]

Jag tror på 3mm i 7075. Har du fått spons på en plåt som kostar nästan 2000? Inte dåligt

Mailar över ritningar i dxf för utskärning?

[sLp]

2000 i material + vattenakärning + att jag får låna deras press för att testa pressa en gavel. Om det nu är möjligt att göra dxf går bra

[sLp]

Orginalveven på min 5500 cs PRO rocket är 2,51mm så man borde klara sig på 2mm

[outkaszt]

Finns det någon möjlighet att få köpa en vev sedan sLp?

[sLp]

Det skrev jag tidigare, materialkostnader tar jag. Nu kanske jag inte vill dela ut 10 titanvevar för att jag fick en bit gratis. Men en liten slant så i Alu så blir som inte dyra sedan heller, sålänge jag får låna vattenskären gratis. Men jag kommer skära på fredag. Så om du vill ha egen design så kan du rita på en bit papper och fota å lägga upp här så gör jag så likt jag kan i caden.

Skriver från mobilen därav ser kanske inlägget konstigt ut
