    Tänkte det var dags för ännu en rullskruvartråd, det var ju ett tag sedan sist...
    På sikt hoppas jag få tid över till att även titta på följande rullar:
    Revo SX-L
    6001C
    Mörrum SX1601C
    Record RCN41

    Eventuellt växer listan om jag kommer över nån 25/26:a eller annat skoj.

    Hur som helst, den här gången är det dags för en 7001 (utan "i" på slutet), rullfotsnummer 1200 1623.
    En rulle som, enligt min uppfattning, har ett riktigt skönt "klonk-ljud" när man frikopplar samt "ikopplar".
    Man riktigt hör mekaniken, låter lite småmysigt - nästan lite bankvalvskänsla.
    Nog om detta.
    Till skillnad från tidigare inlägg tänkte jag testa en strippad variant med mindre text, blir dock en jäkla massa bilder.
    Grunden i hur man smörjer sin rulle är ju densamma, så det känns onödigt att dra allt det igen.
    Hänvisar istället till mitt tidigare inlägg om smörjning.

    Tidigare inlägg (av undertecknad) inom kategorin [RULLMEK]:
    Rullterminologi (ProRocket)
    Smörja en ProRocket
    UC4601C


    Innan jag drar igång på riktigt måste jag också erkänna att, till skillnad från en raket så vet jag faktiskt inte vad alla små-pryttlat kallas i en sån här rulle.
    Det är ju en hel del fler saker i framförallt kopplingsmekanismen jämfört med tex en raket, C3 eller annan standardAmba.
    Av den anledning kommer uttryck som "flärp", "plåtbleck", "den lilla mojängen", etc. ersätta delarnas egentliga namn.
    Är det då någon som direkt känner igen att "flärp" helt klart ska heta transversalkraftöverföringsbleck så får man gärna hojta till om den saken.

    Sprängskiss: ABU Ambassadeur 7001 (12 00 Red 0).pdf
    Notera att på den här sprängskissen (utgåva 0) saknas en detalj #1091751, dock finns delen med på utgåva 2 av sprängskissen.

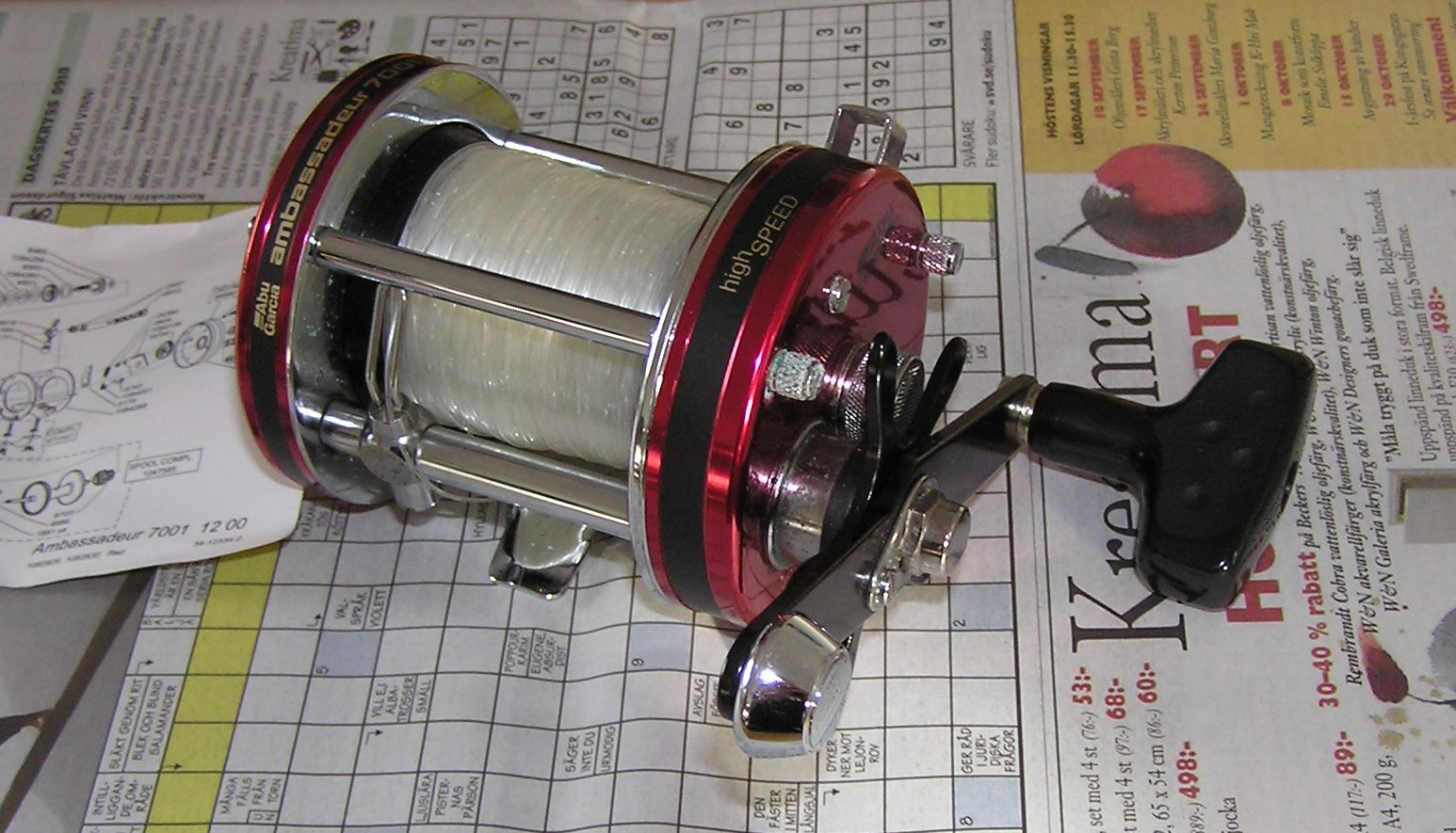

    Börjar med en bild på rullen innan den vandaliseras:
    image_larger_version_name_size_id



    ********** DEMONTERING **********

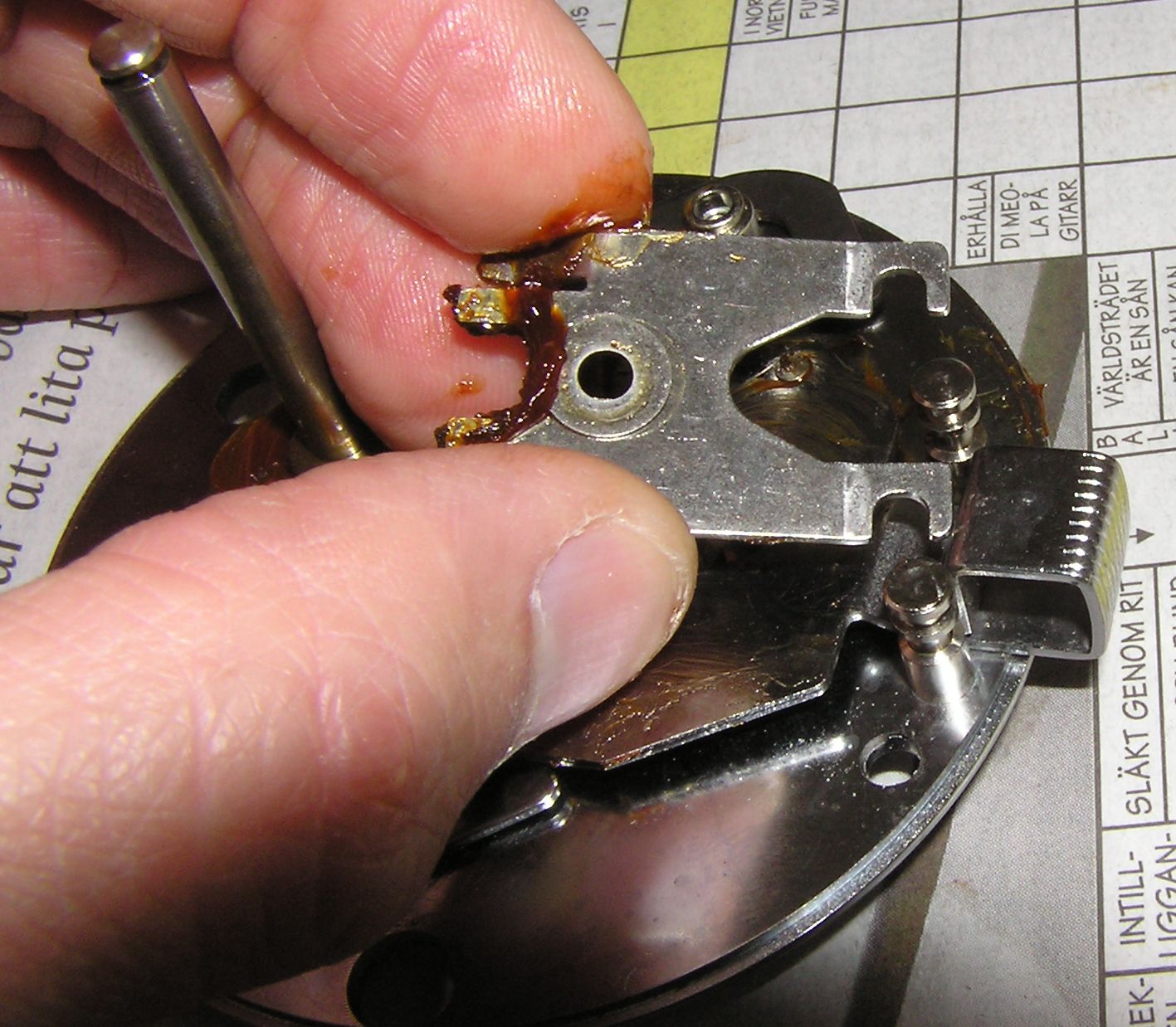

    Demonteringen påbörjas raskt, tänk på att vevmuttern är felgängad eftersom rullen är rättvevad (dvs vänster)

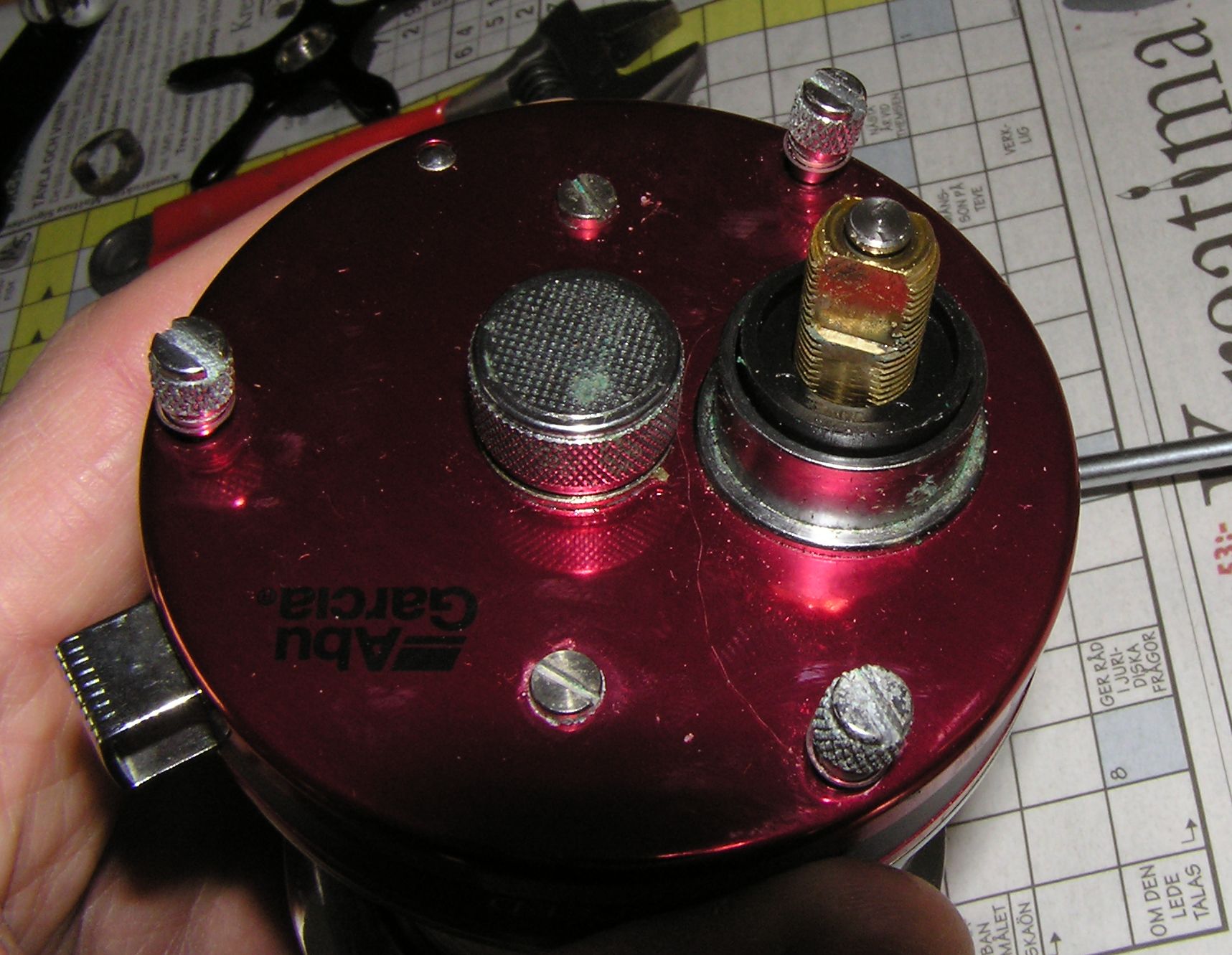

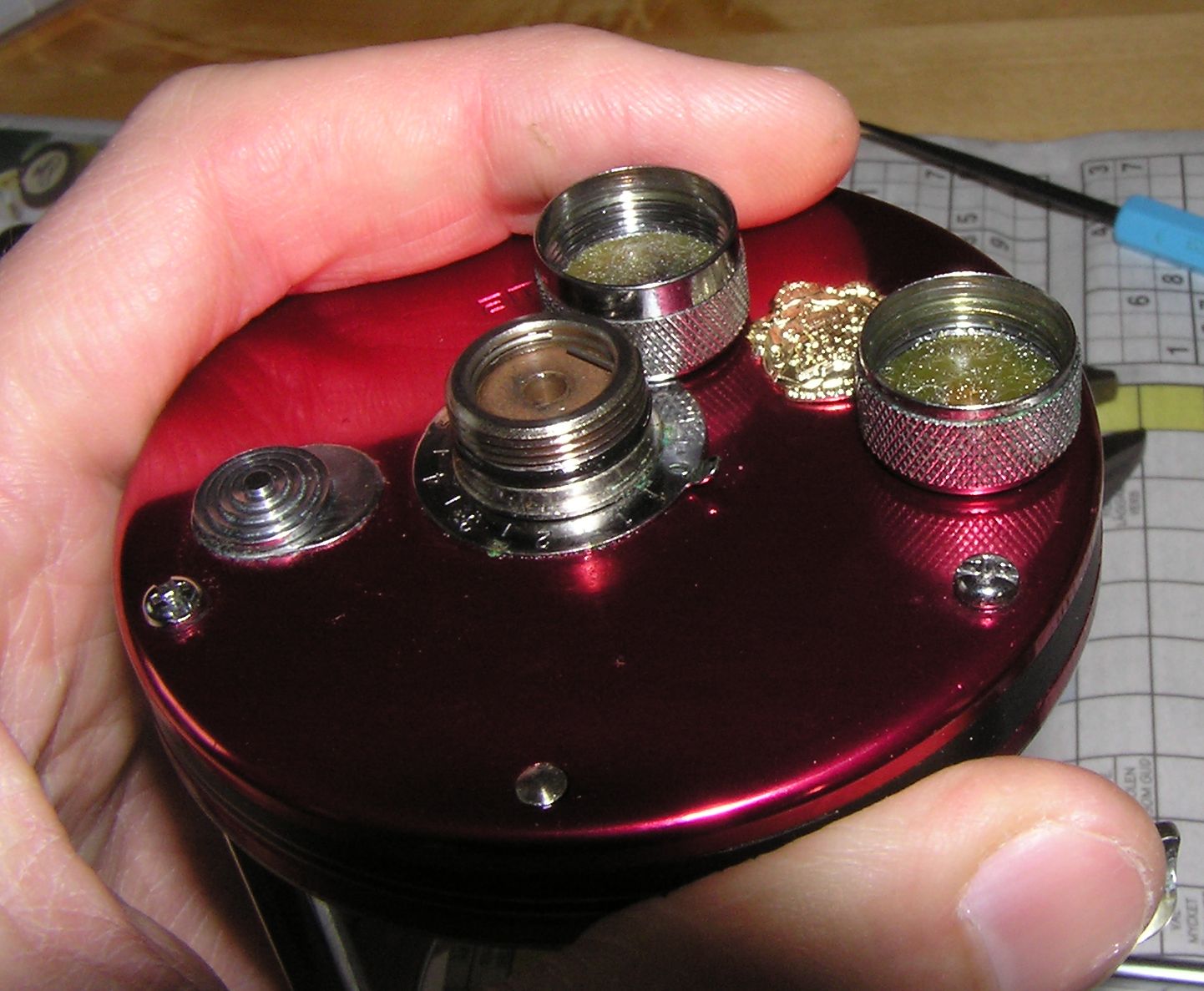

    Man kan se tydliga korrosionsangrepp:
    image_larger_version_name_size_id

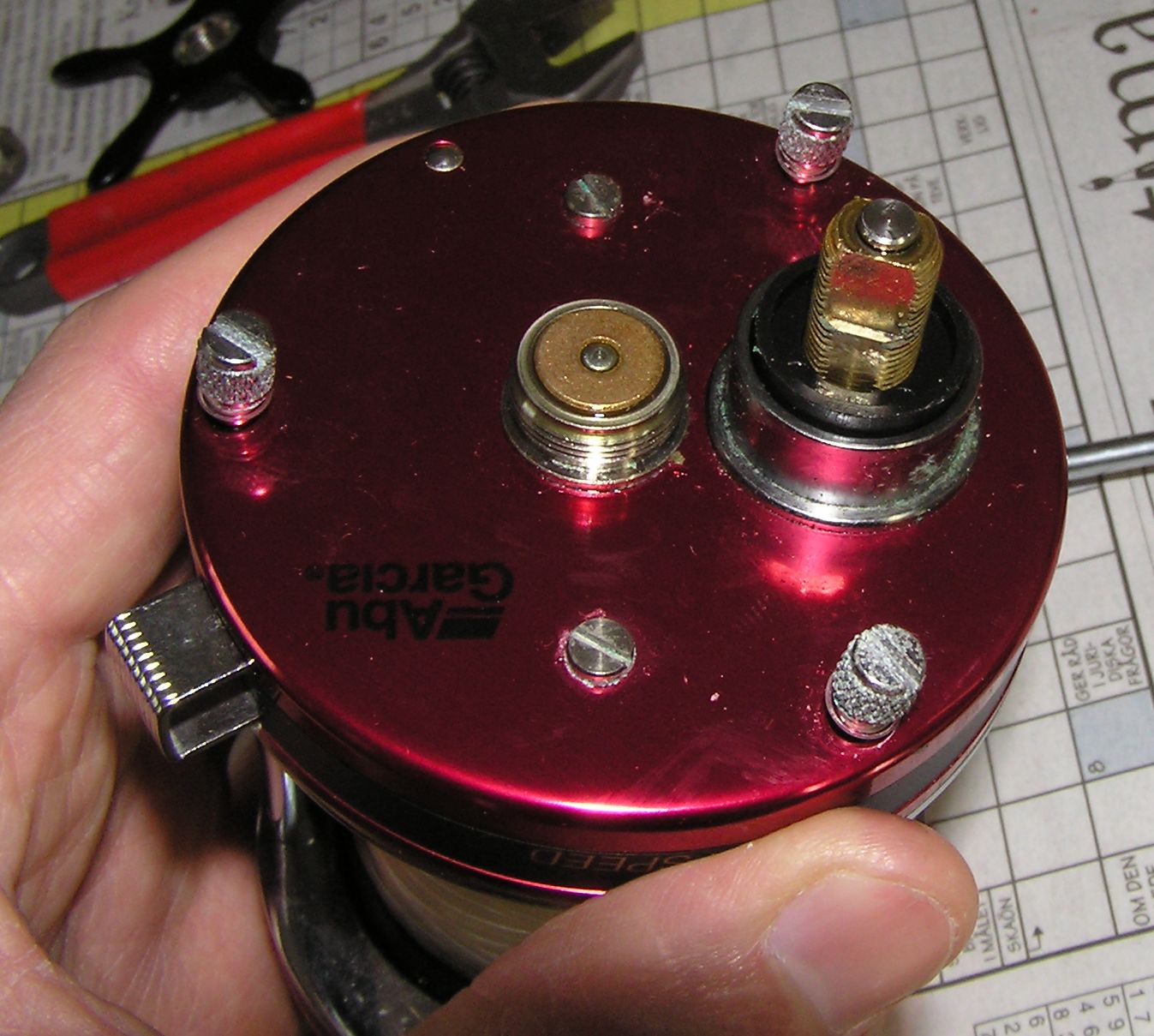

    Bort med lagerkoppen (5144):
    image_larger_version_name_size_id

    Skruva av vevgaveln med tumskruvarna, hör under döljer sig C-bromsen (som än så länge har 4 bromsblock, under kvällen försvinner det ena mystiskt - jag har räknat ut att det är onda japanska andar som fått härja fritt).
    image_larger_version_name_size_id

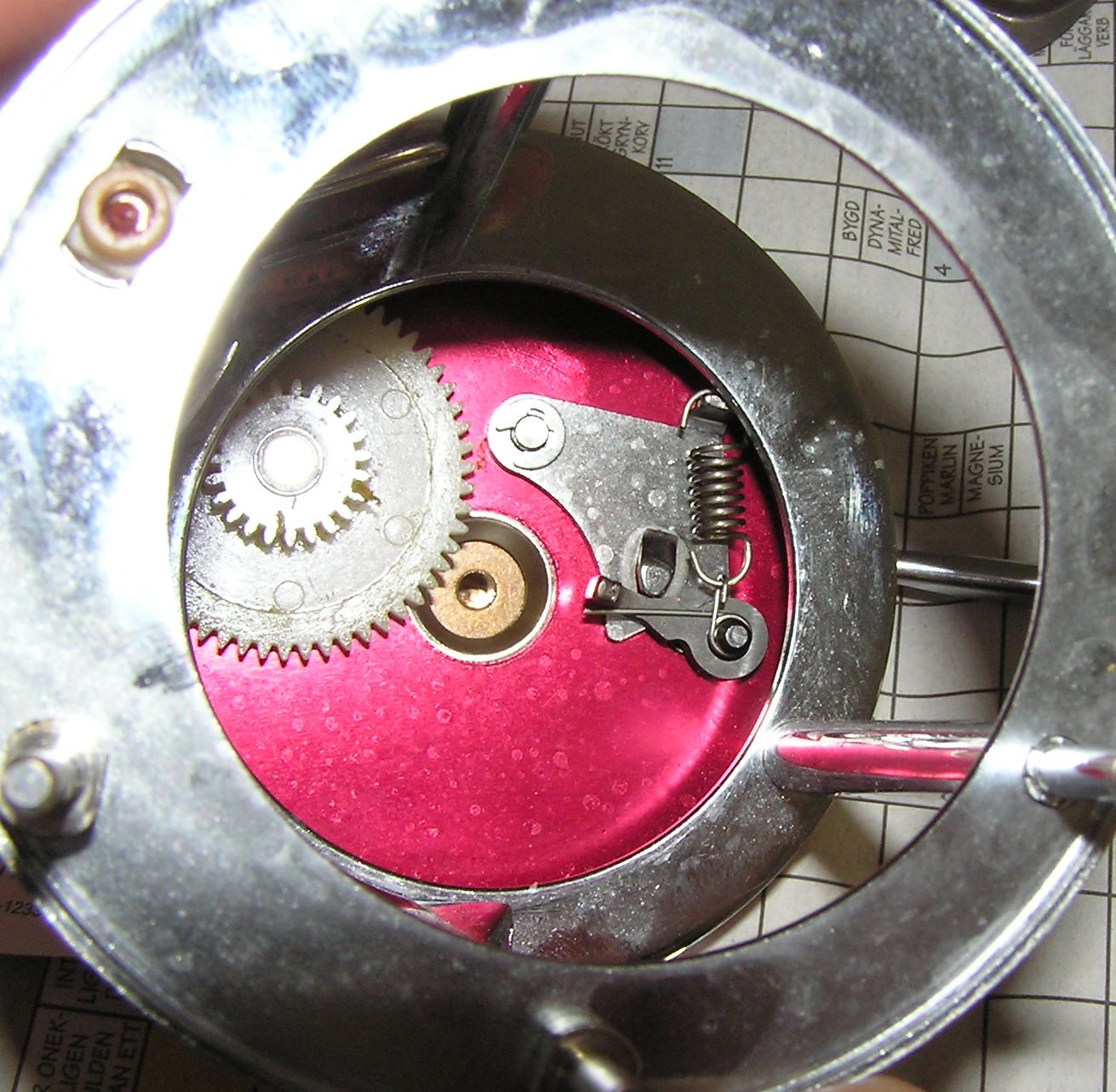

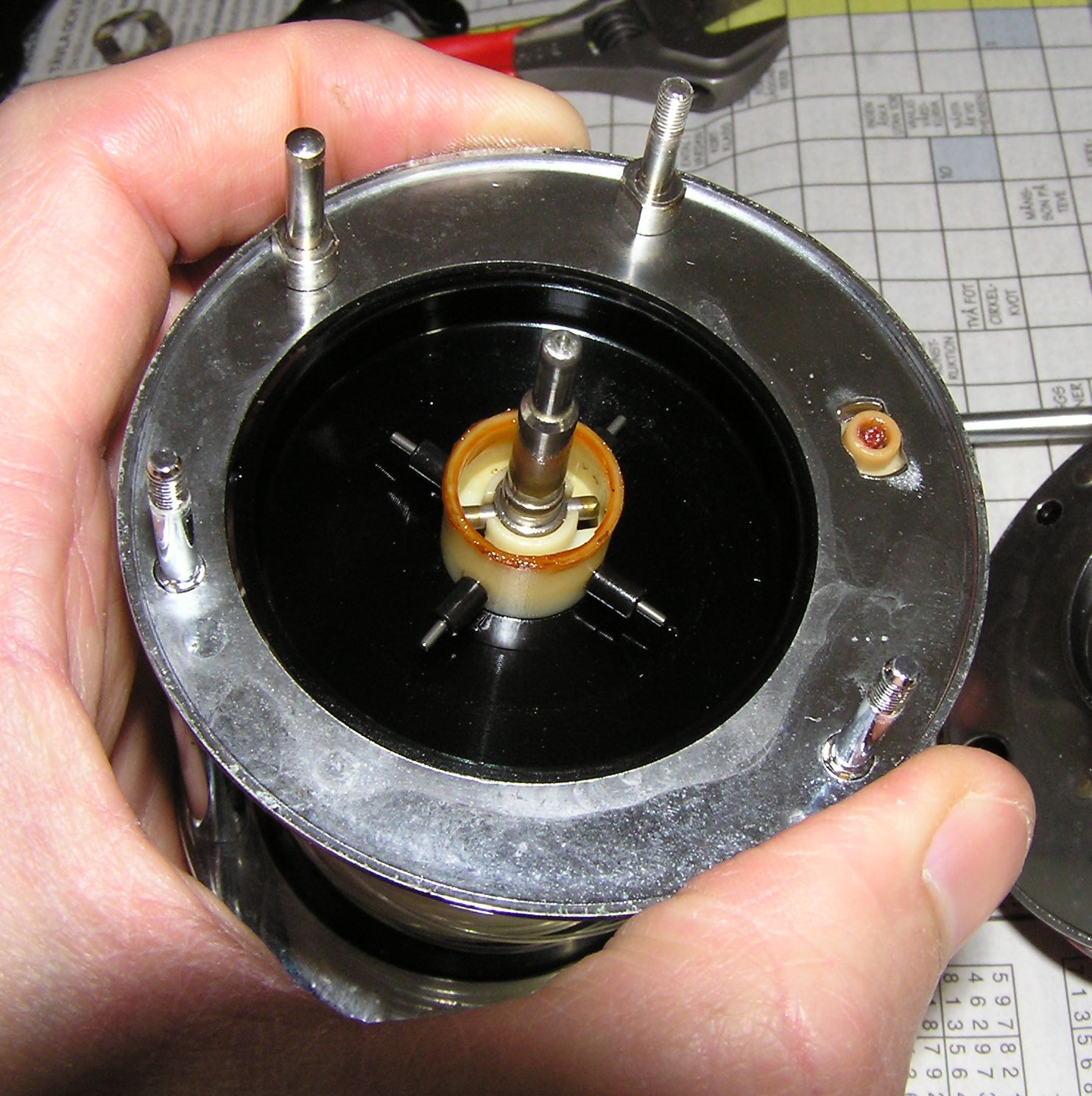

    Tar man bort spolen kan man kika ner och se knarren och mellandrevet:
    image_larger_version_name_size_id

    Liten jämförelse, som synes är lagerkopparna olika höga. Den högre (5224) sitter på icke-vevgaveln.
    image_larger_version_name_size_id

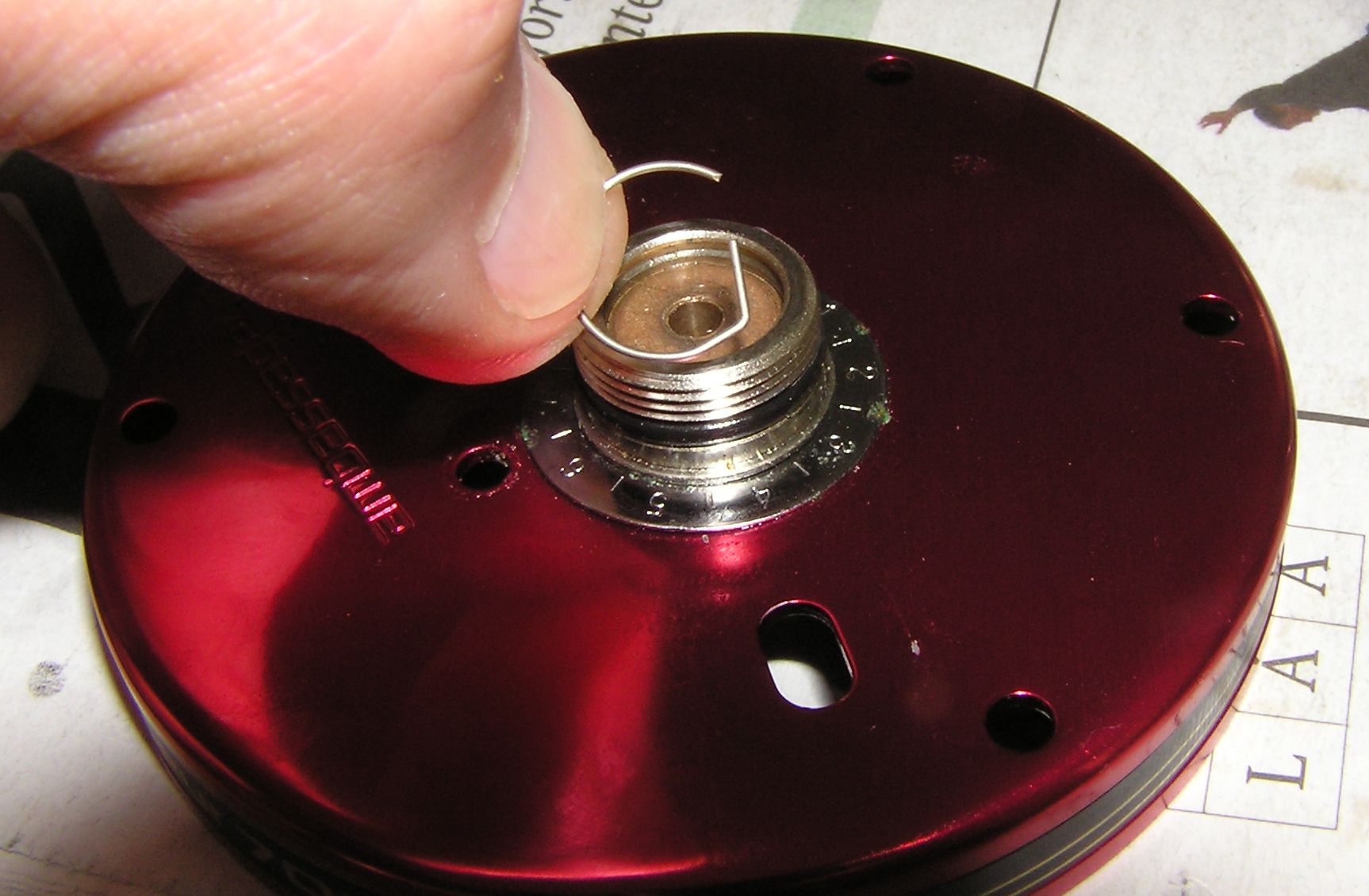

    Notera låsringen (5142) som håller gavelbussningen (13244) på plats:
    image_larger_version_name_size_id

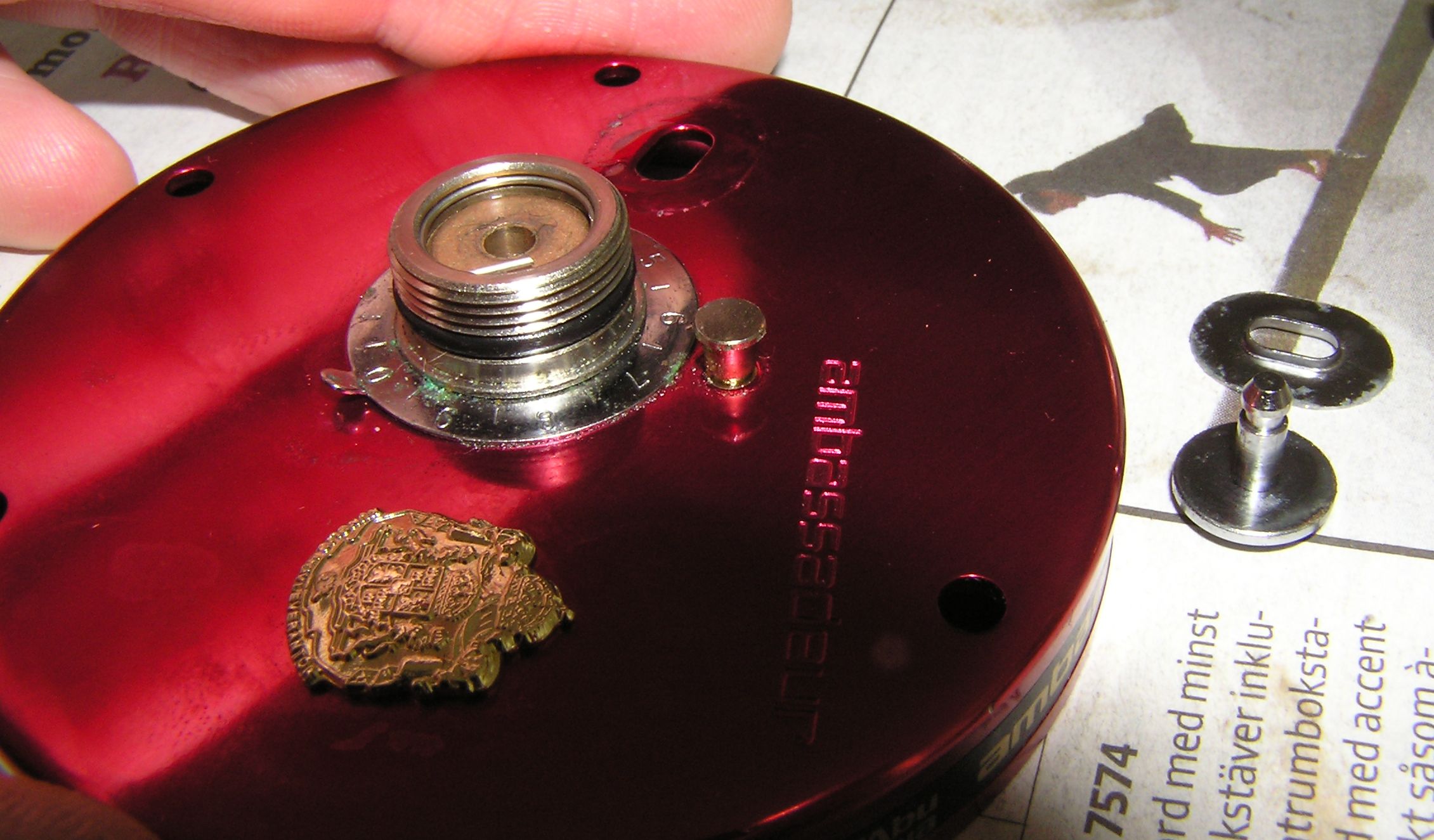

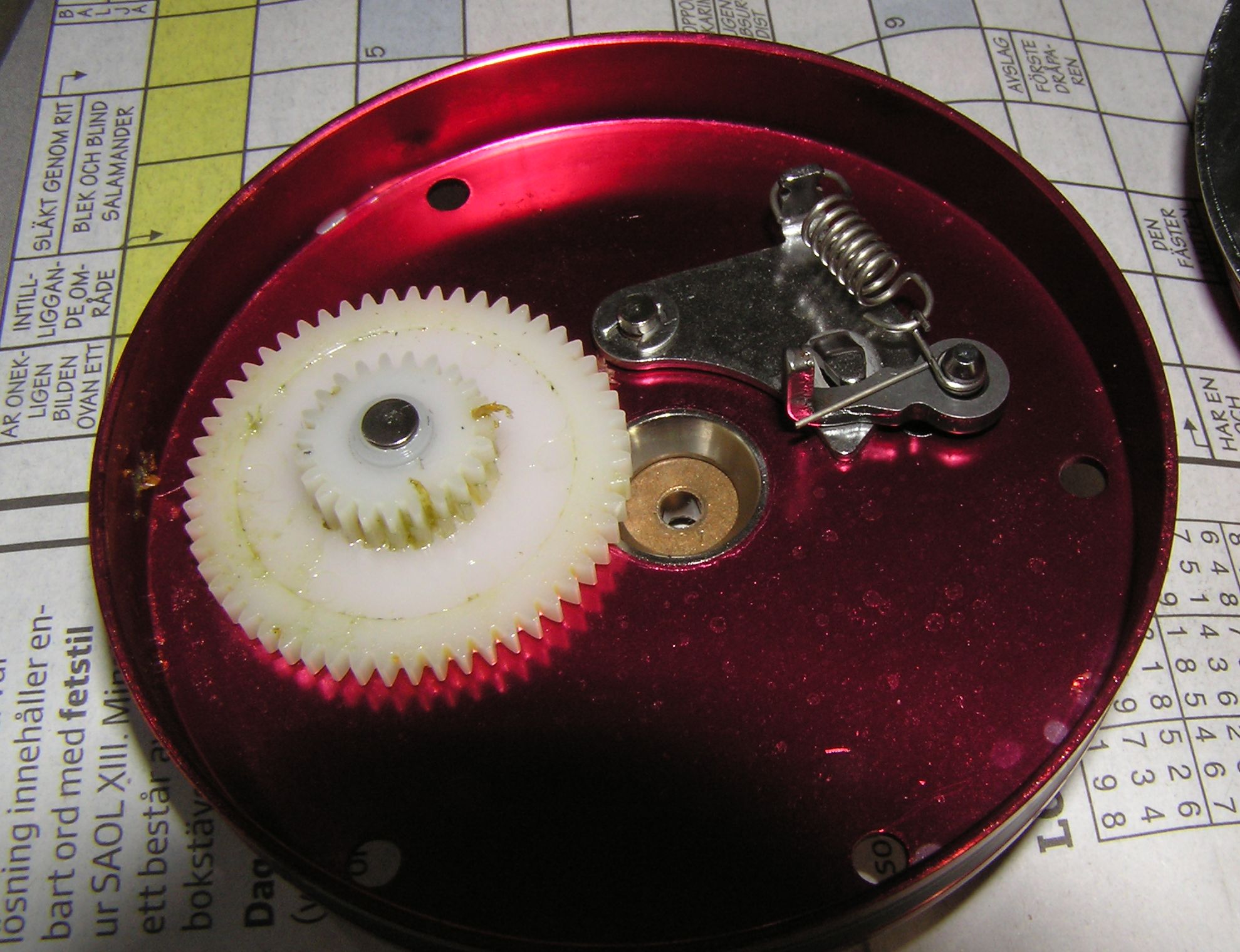

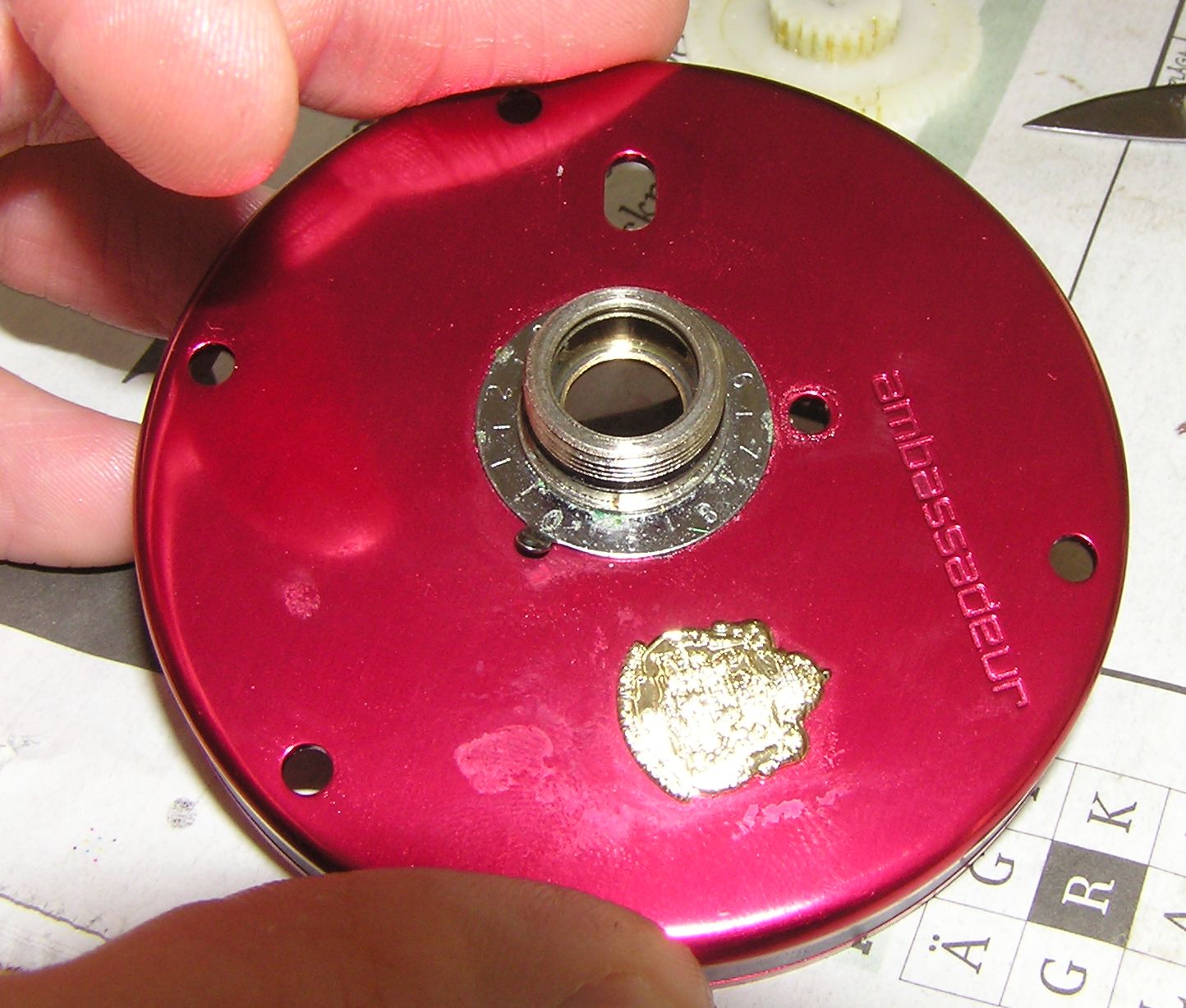

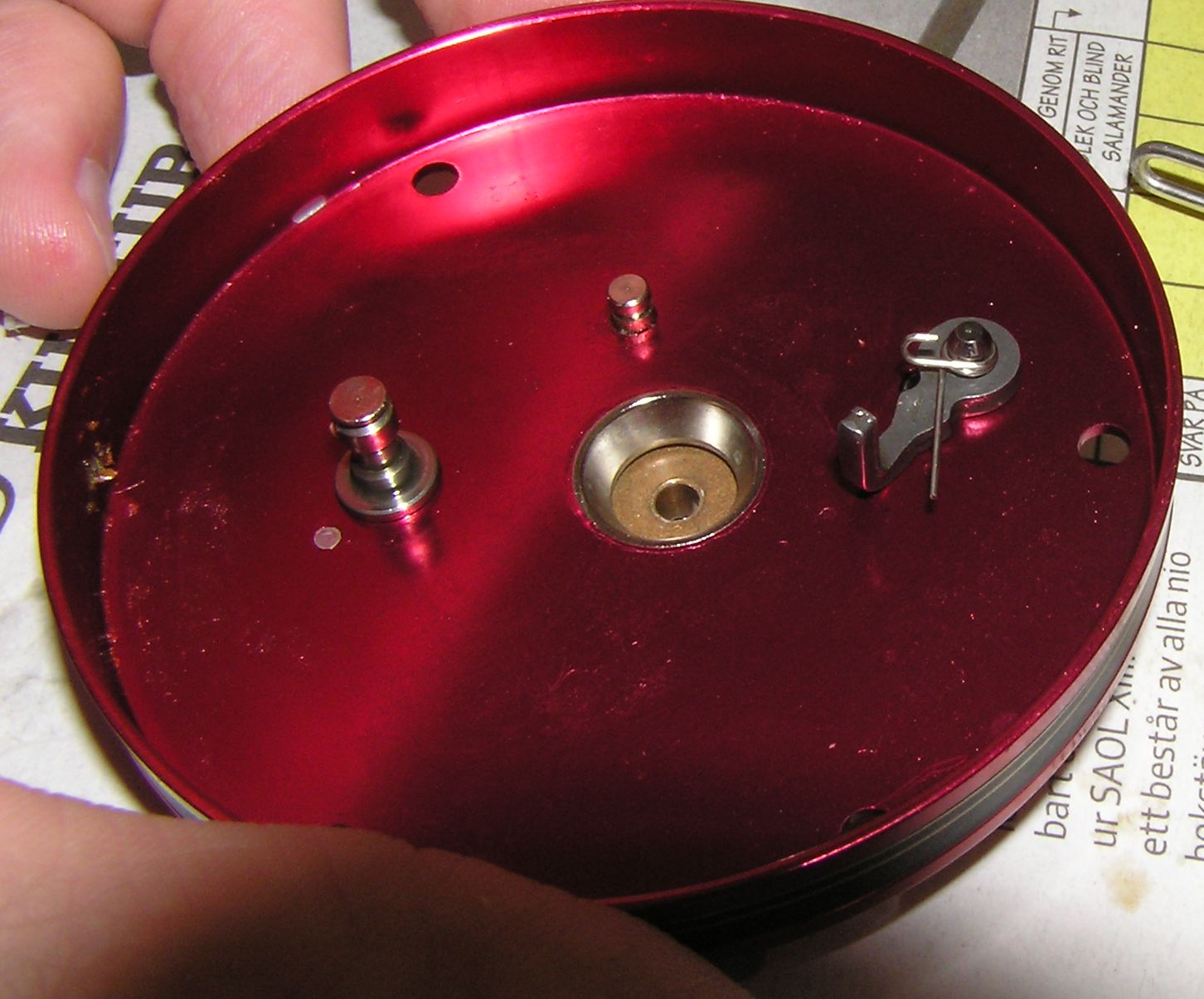

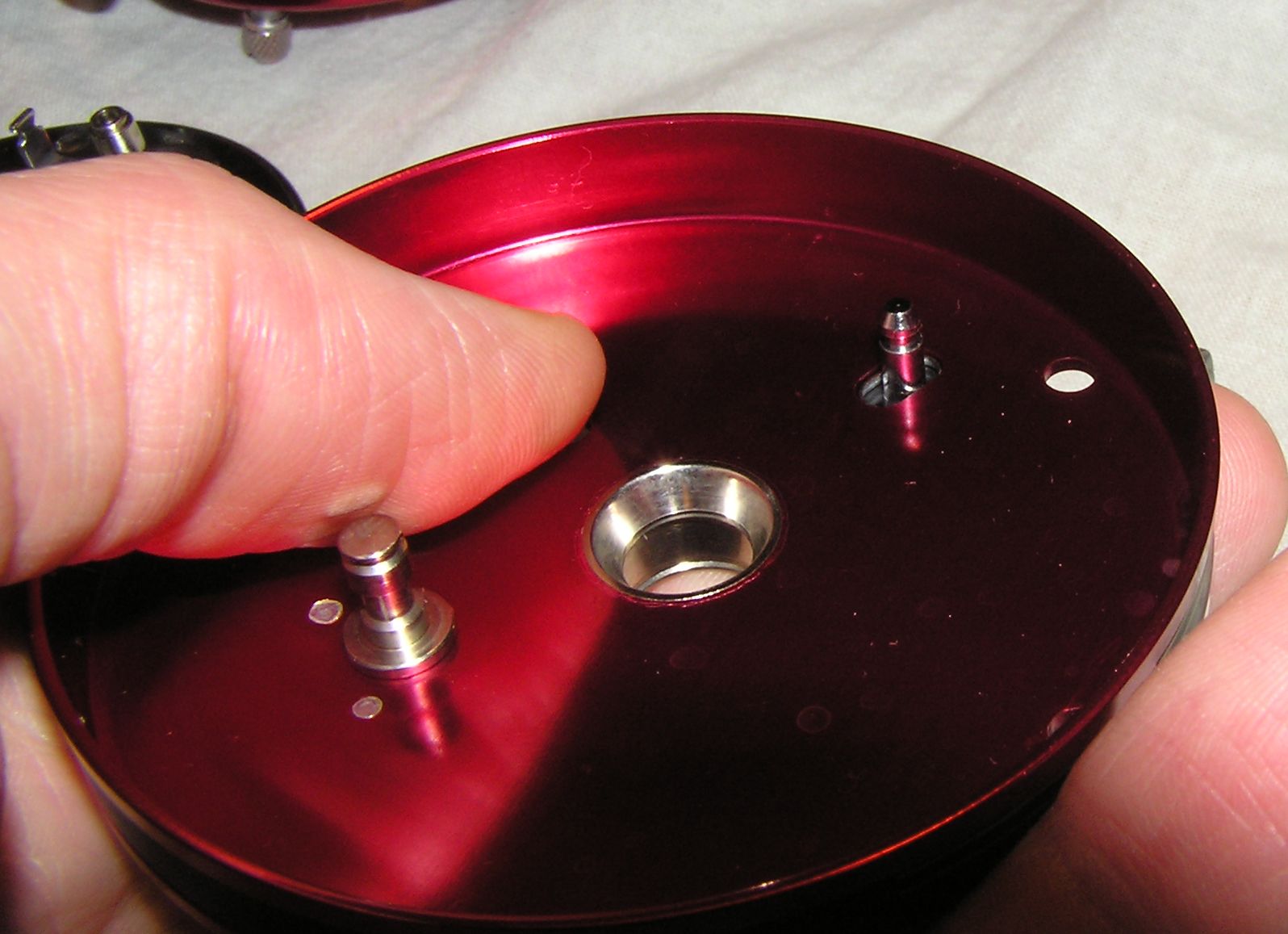

    Insidan på gaveln:
    image_larger_version_name_size_id
    Senast ändrad av Mooki; 2011-10-11, 10:32.
    Bildstudie över mina multirullars multiplicerande (det måste ske barnförbjudna saker när jag inte ser, för de förökar sig hela tiden ):
    En blygsam början .. Det börjar arta sig .. Börjar så smått spåra ur nu...

    Rull-terminologi (innehåller länkar till mina Rullmekartrådar)

  • #2

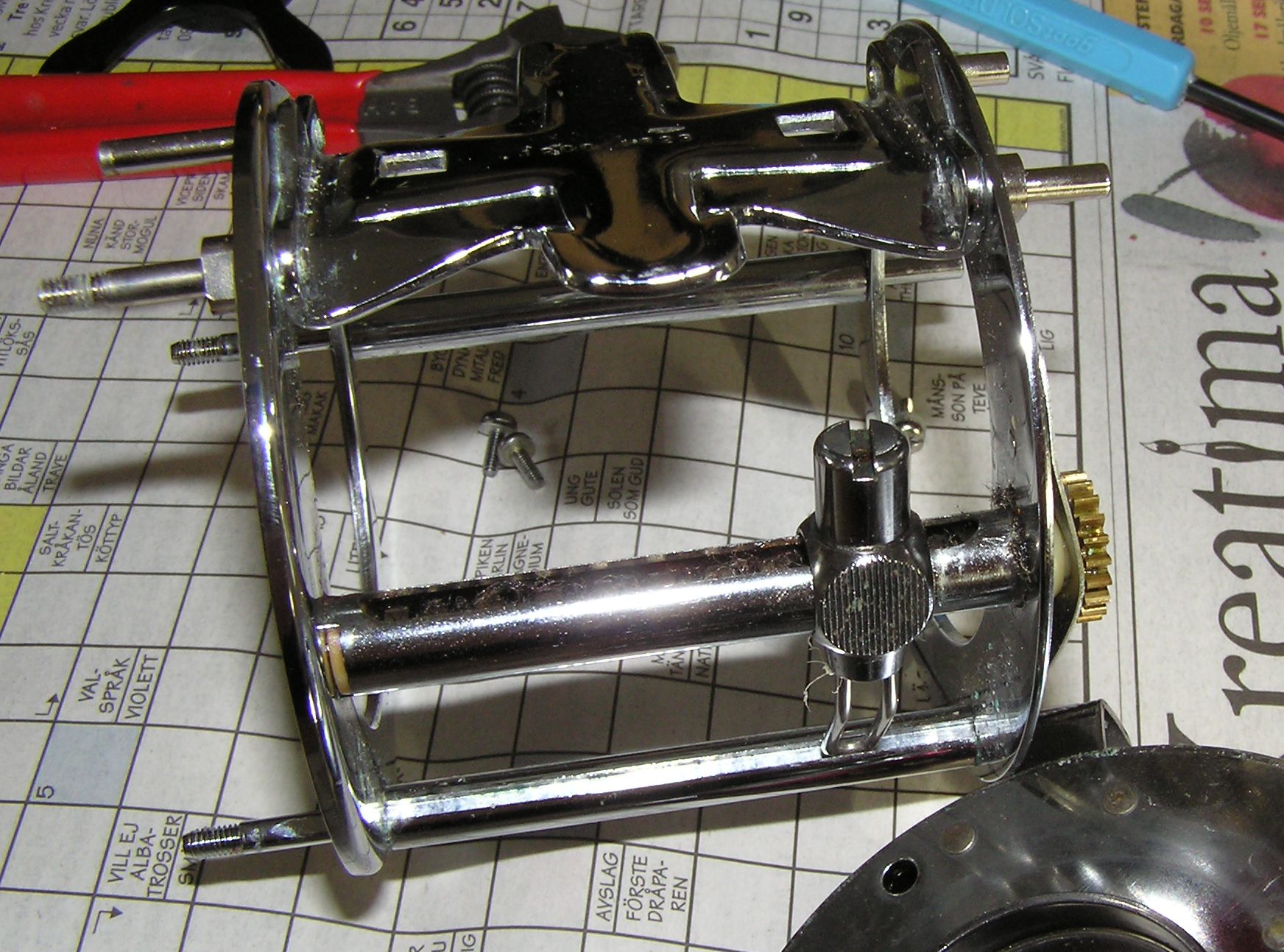

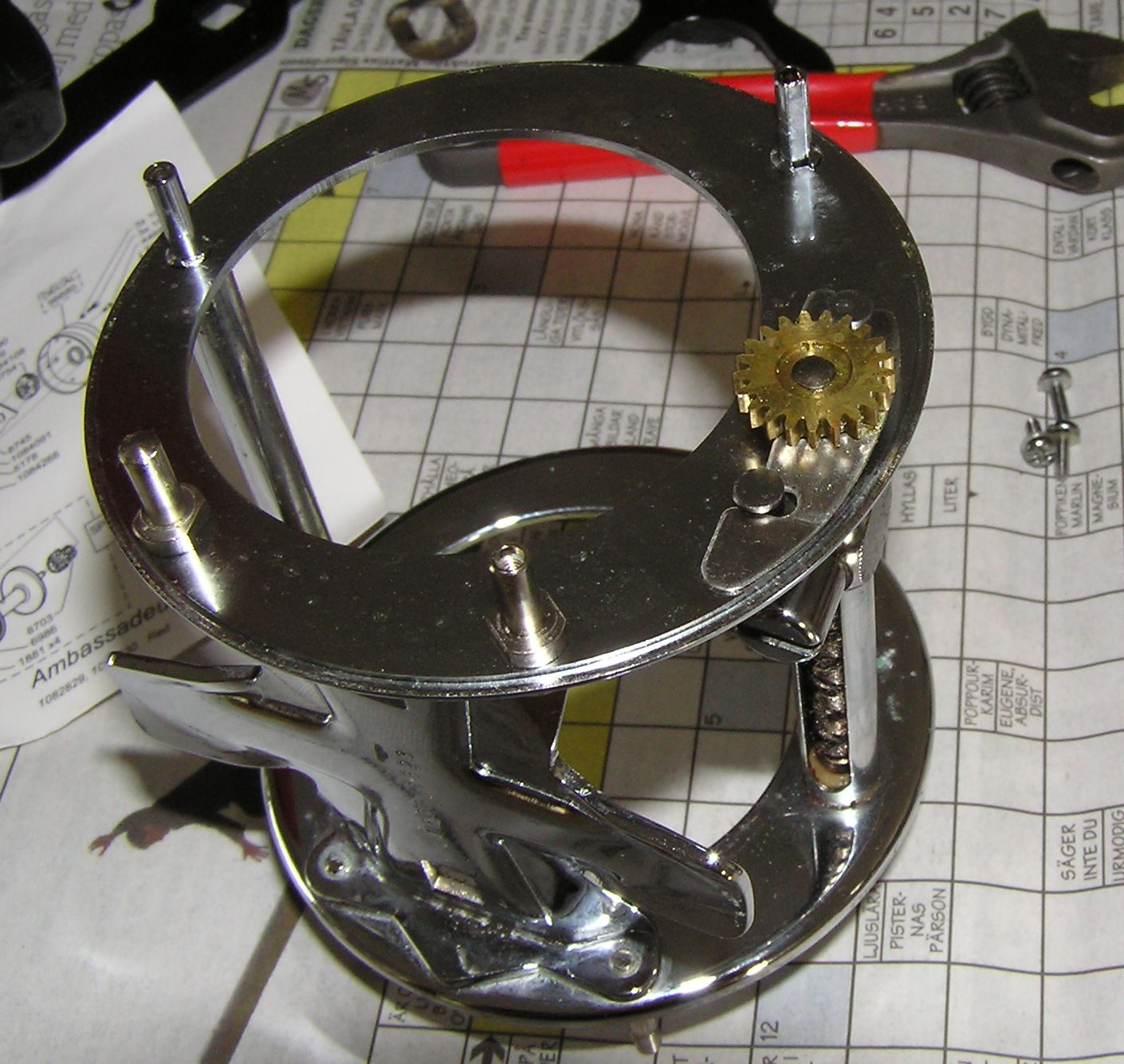

    Linspridaren, evighetsskruven och resten sitter precis som på en "vanlig" amba, så det tänkte jag inte orda så mycket om:
    image_larger_version_name_size_id

    image_larger_version_name_size_id

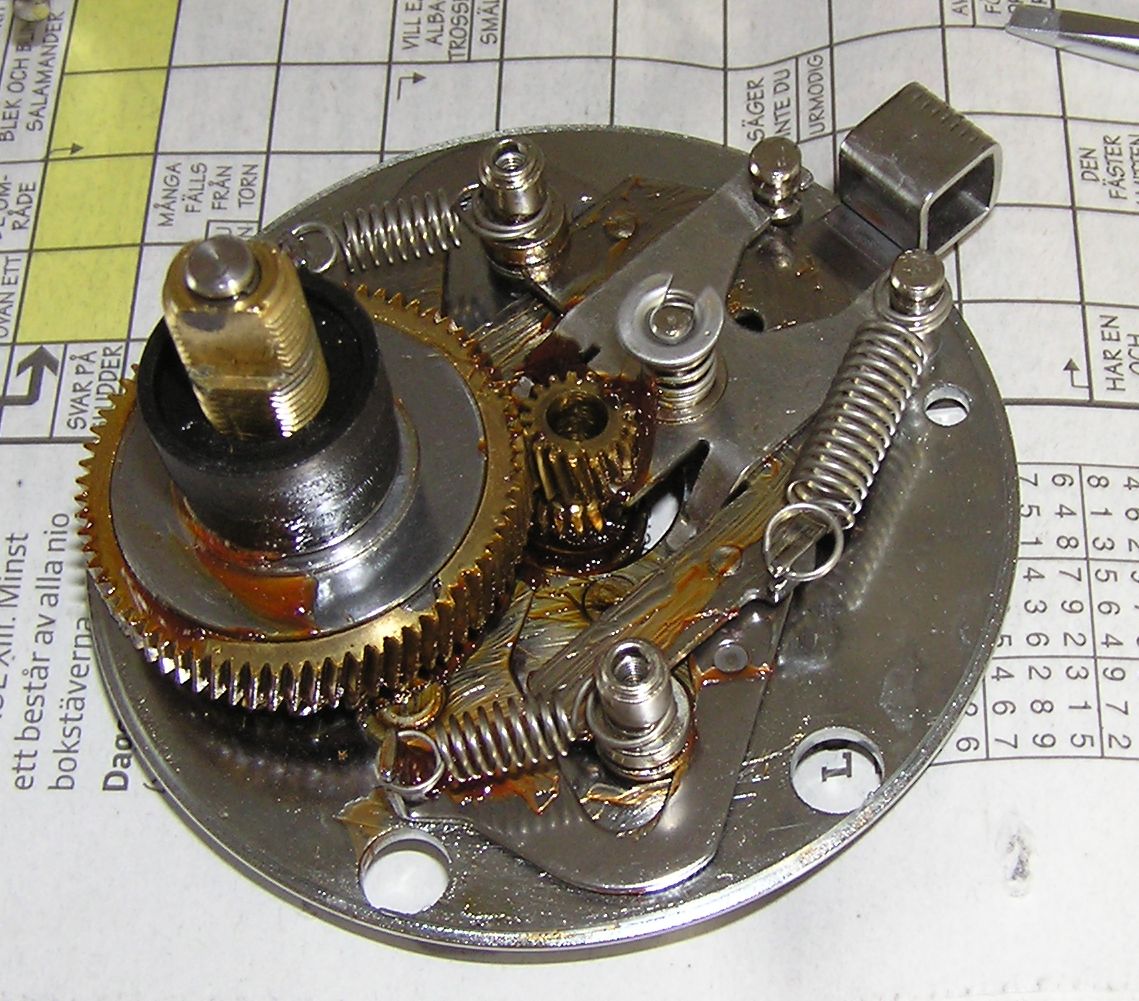

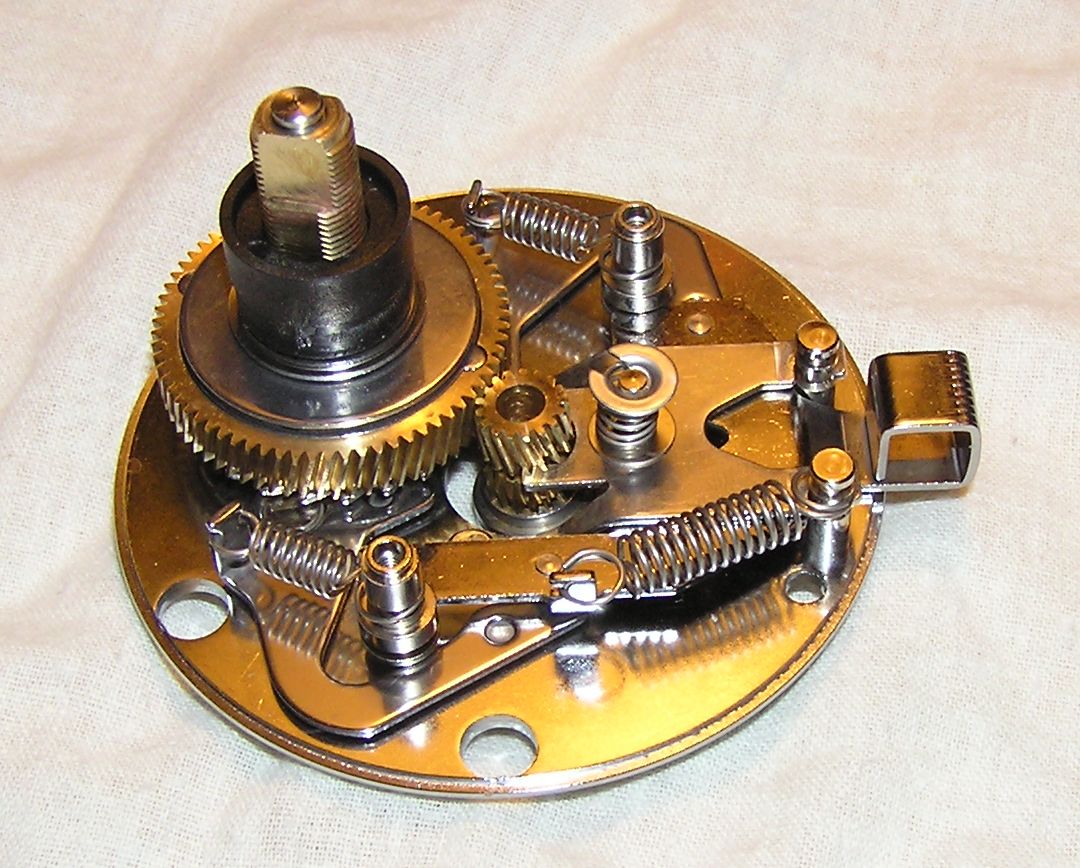

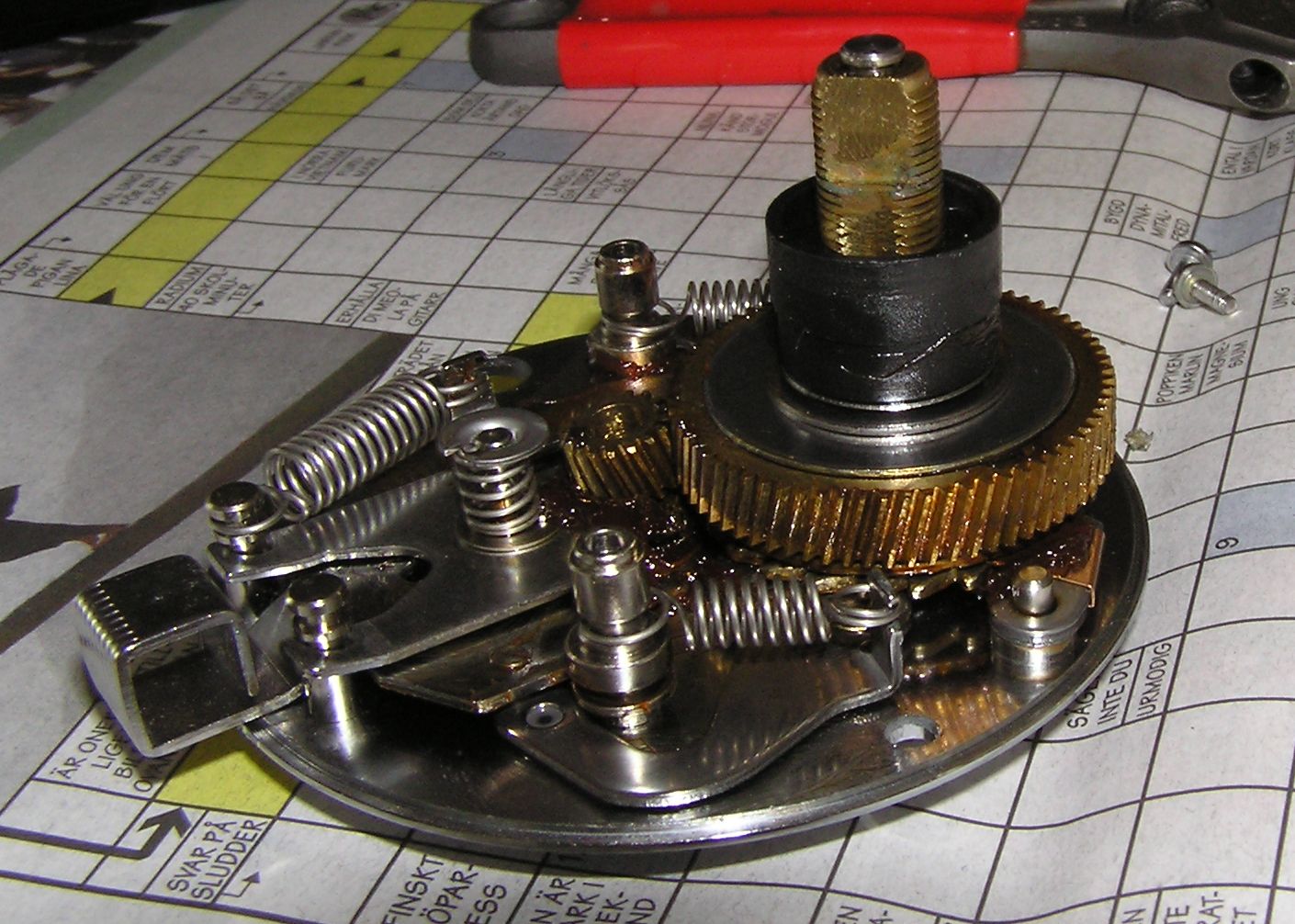

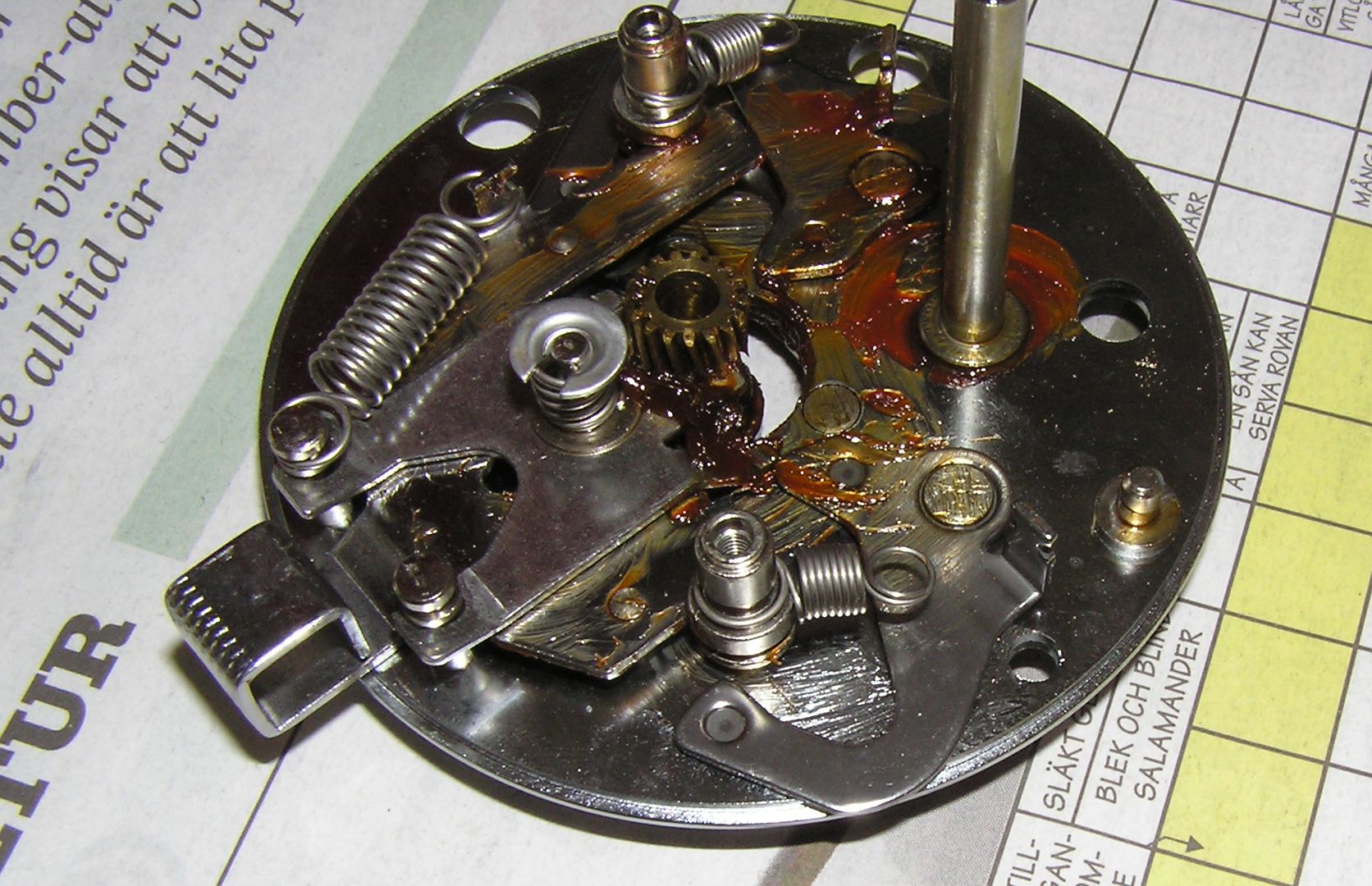

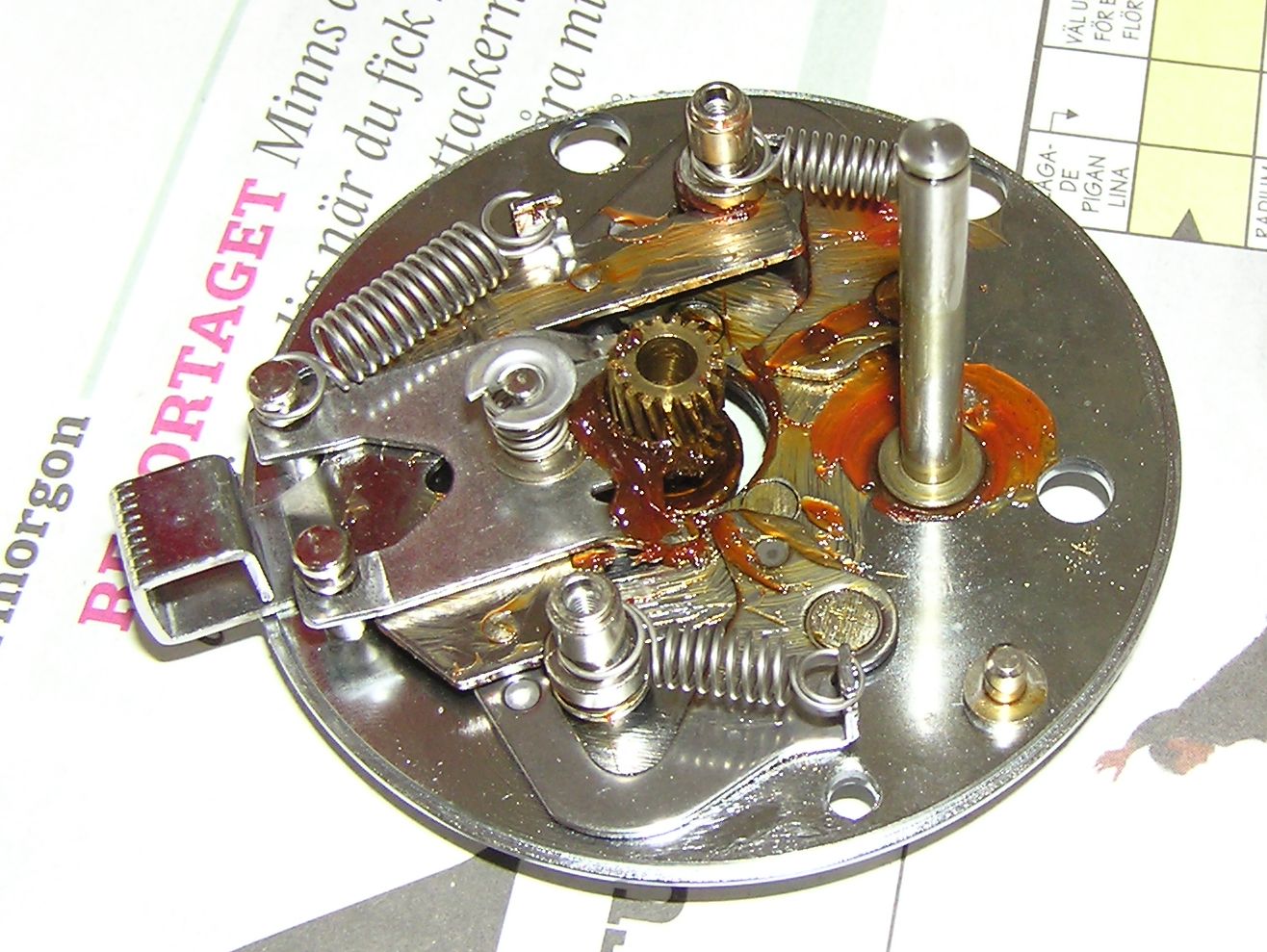

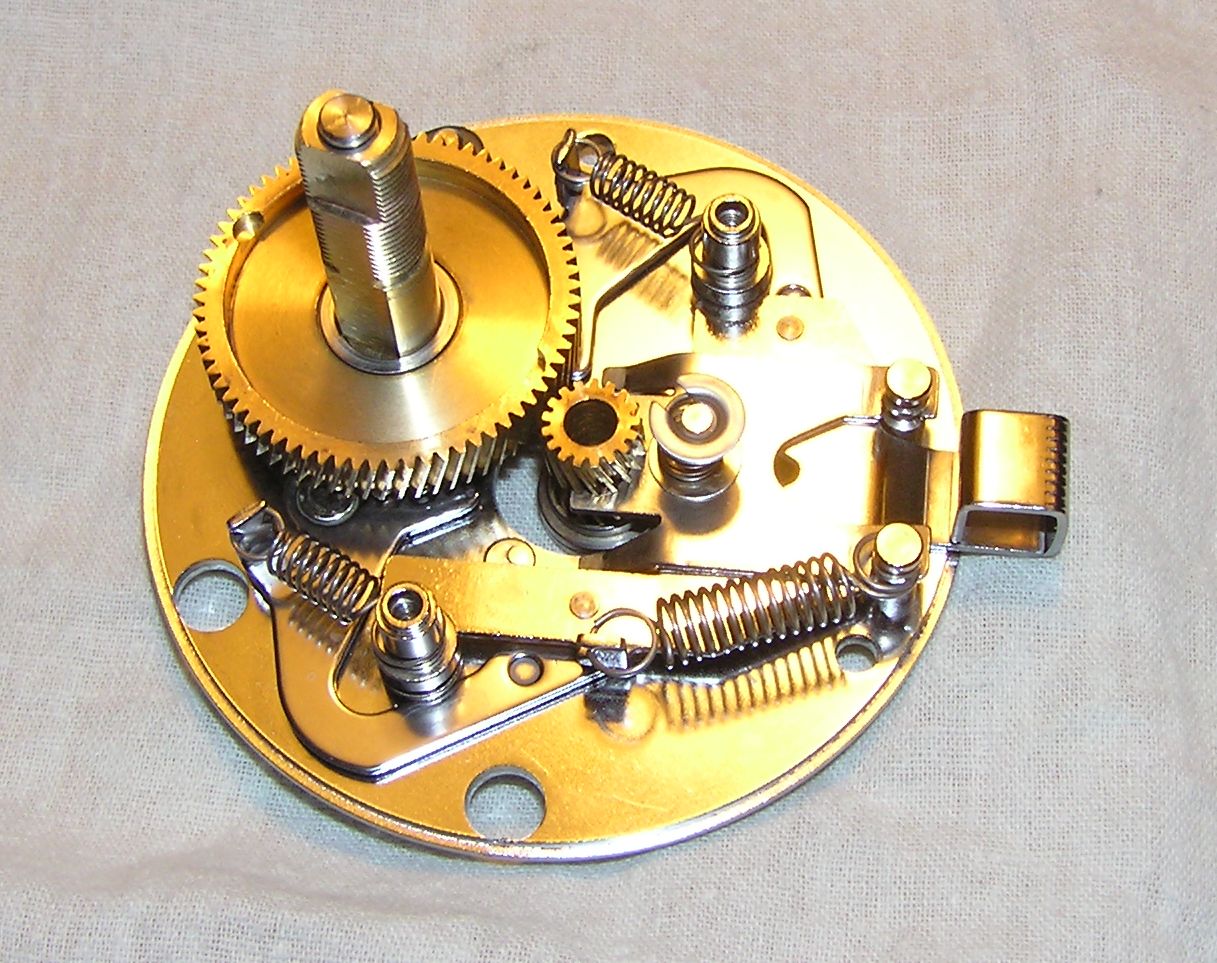

    Lossar man vevgavelns två gavelskruvar och lyfter bort skalet möts man av följande syn:
    image_larger_version_name_size_id

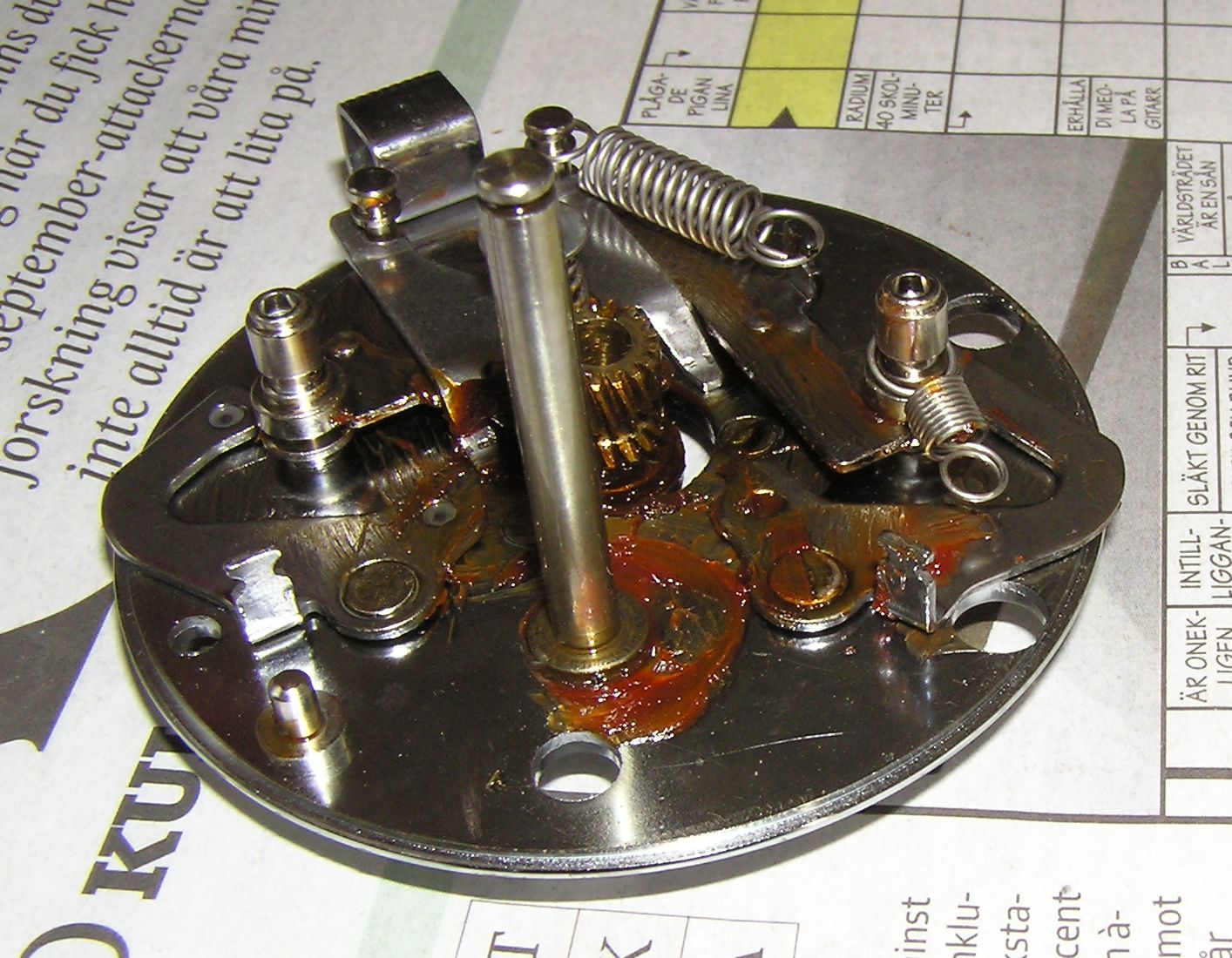

    Liten närbild för fetishister:
    image_larger_version_name_size_id

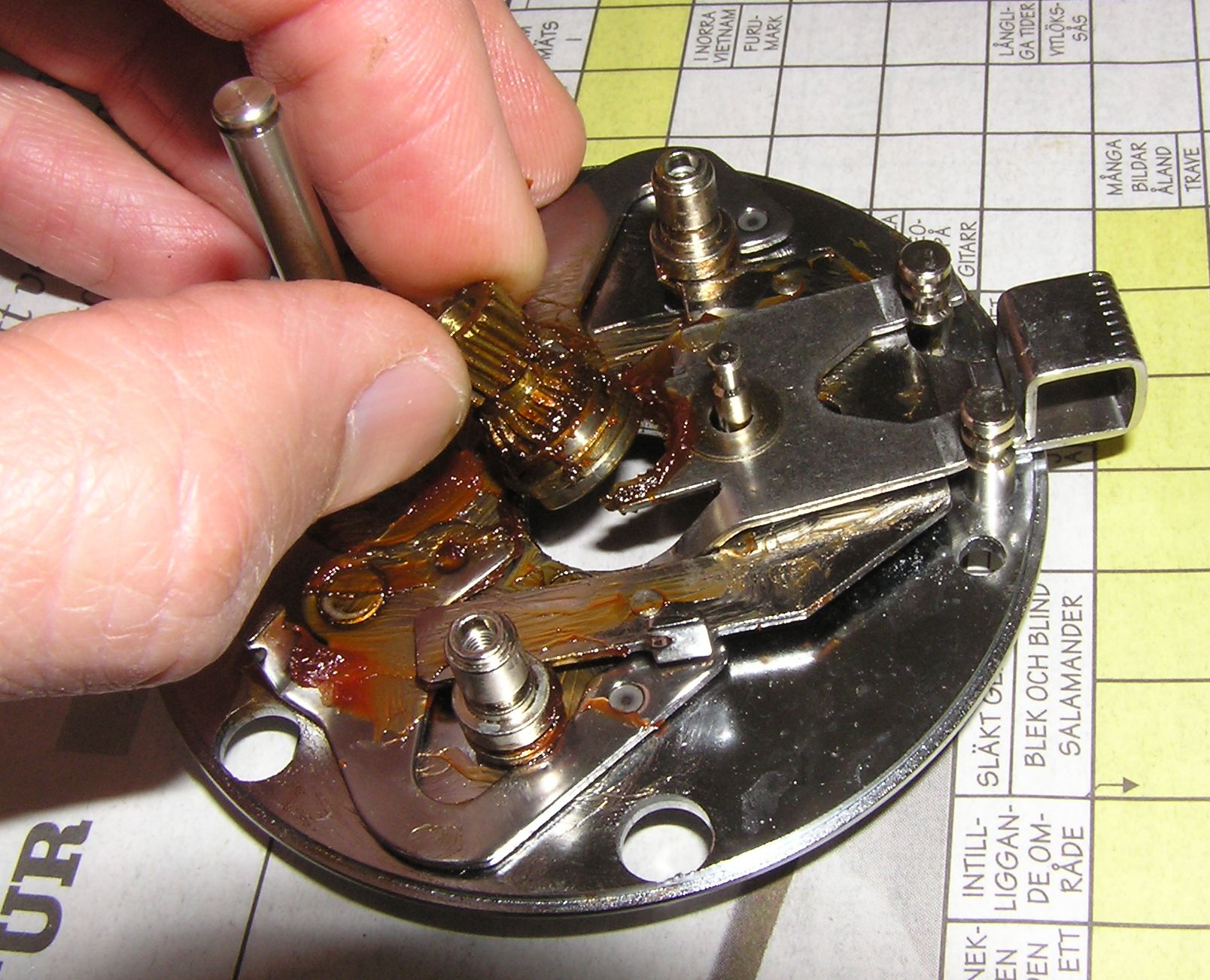

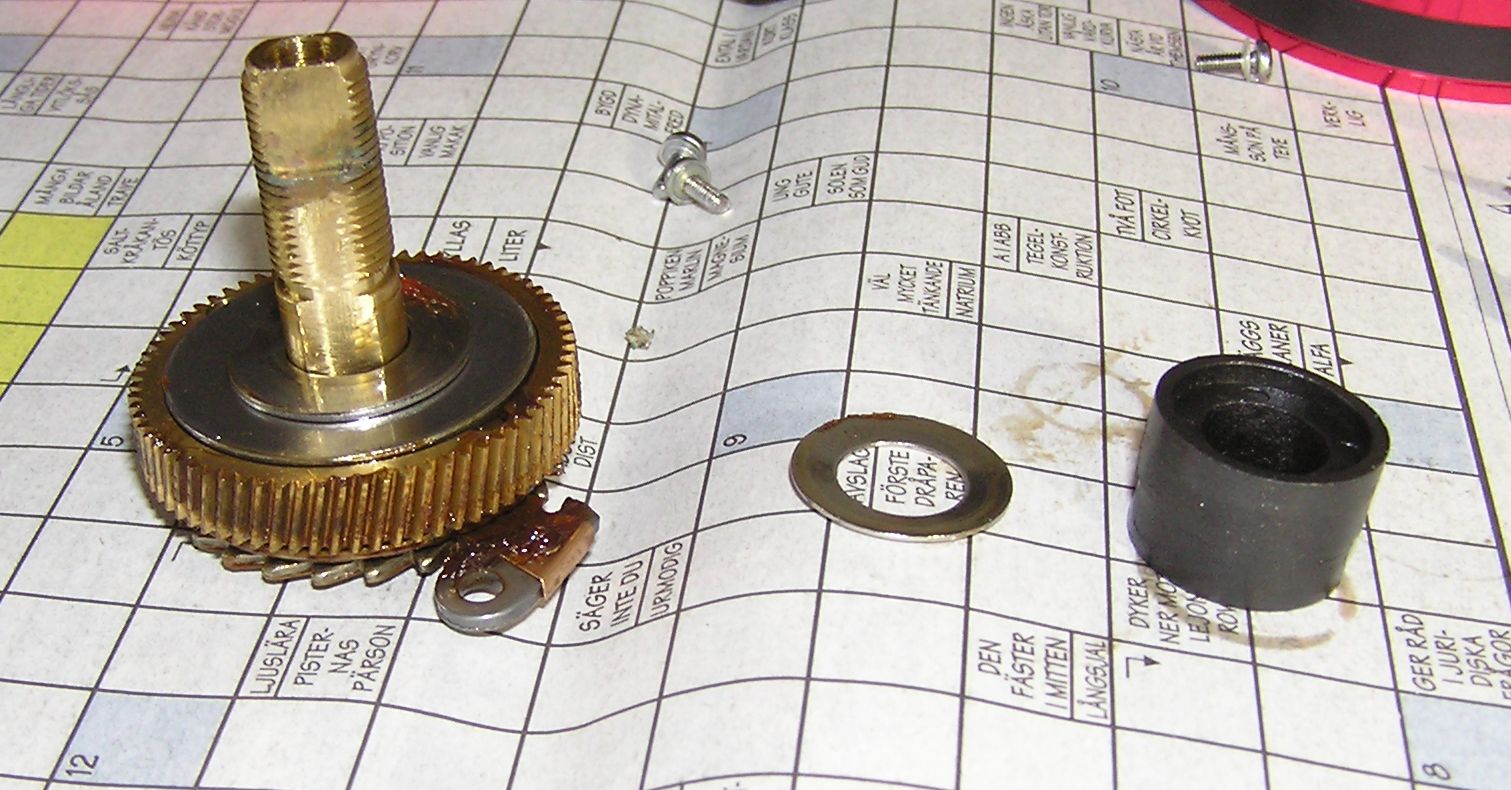

    Lyft av huvuddrevsaxeln, notera att backspärren följer med:
    image_larger_version_name_size_id

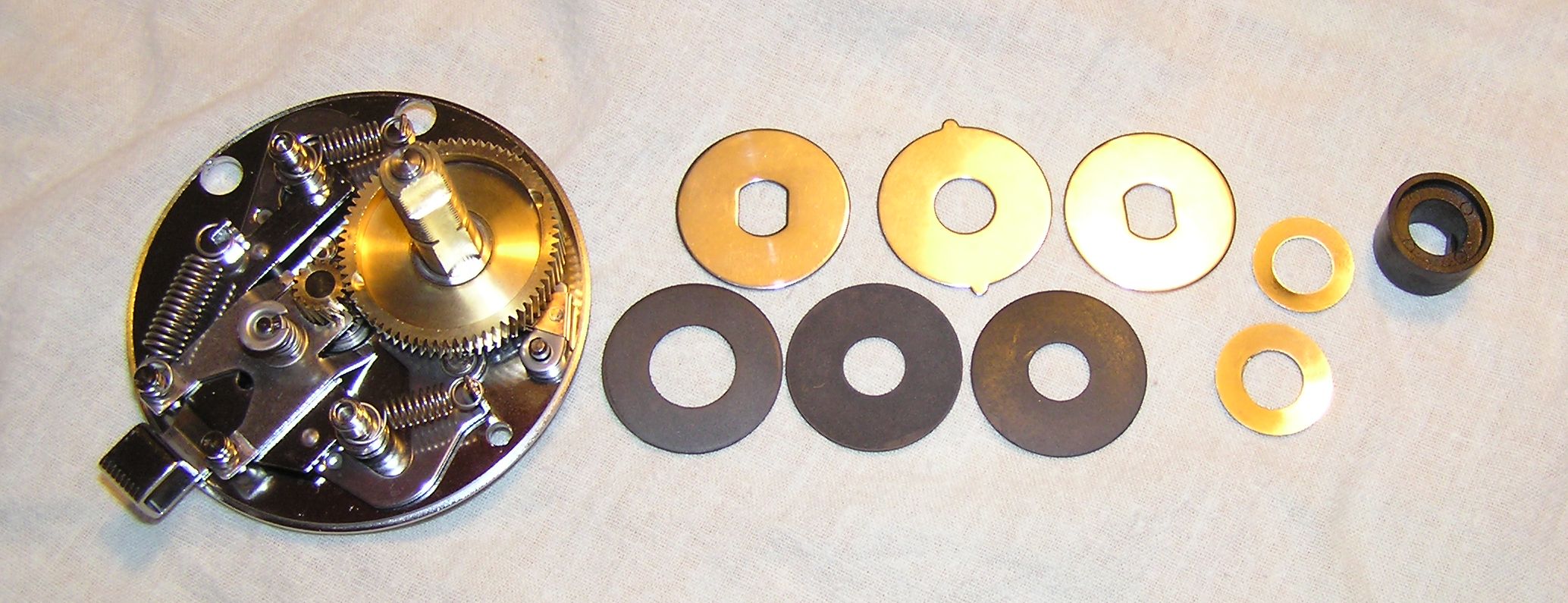

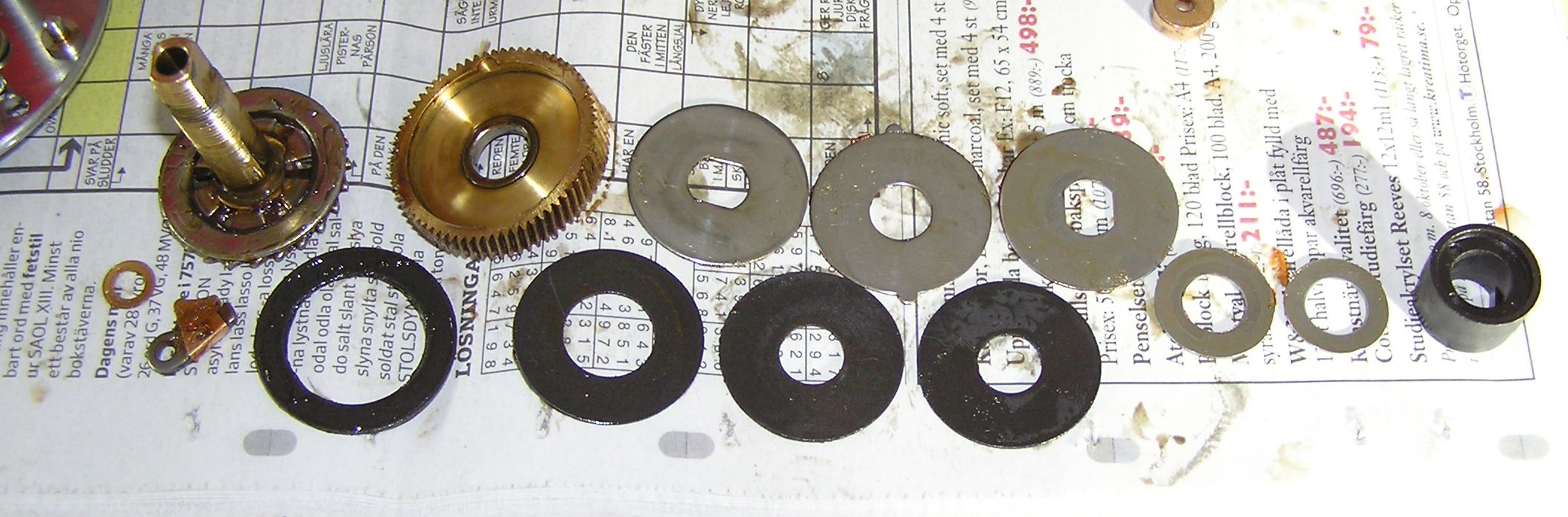

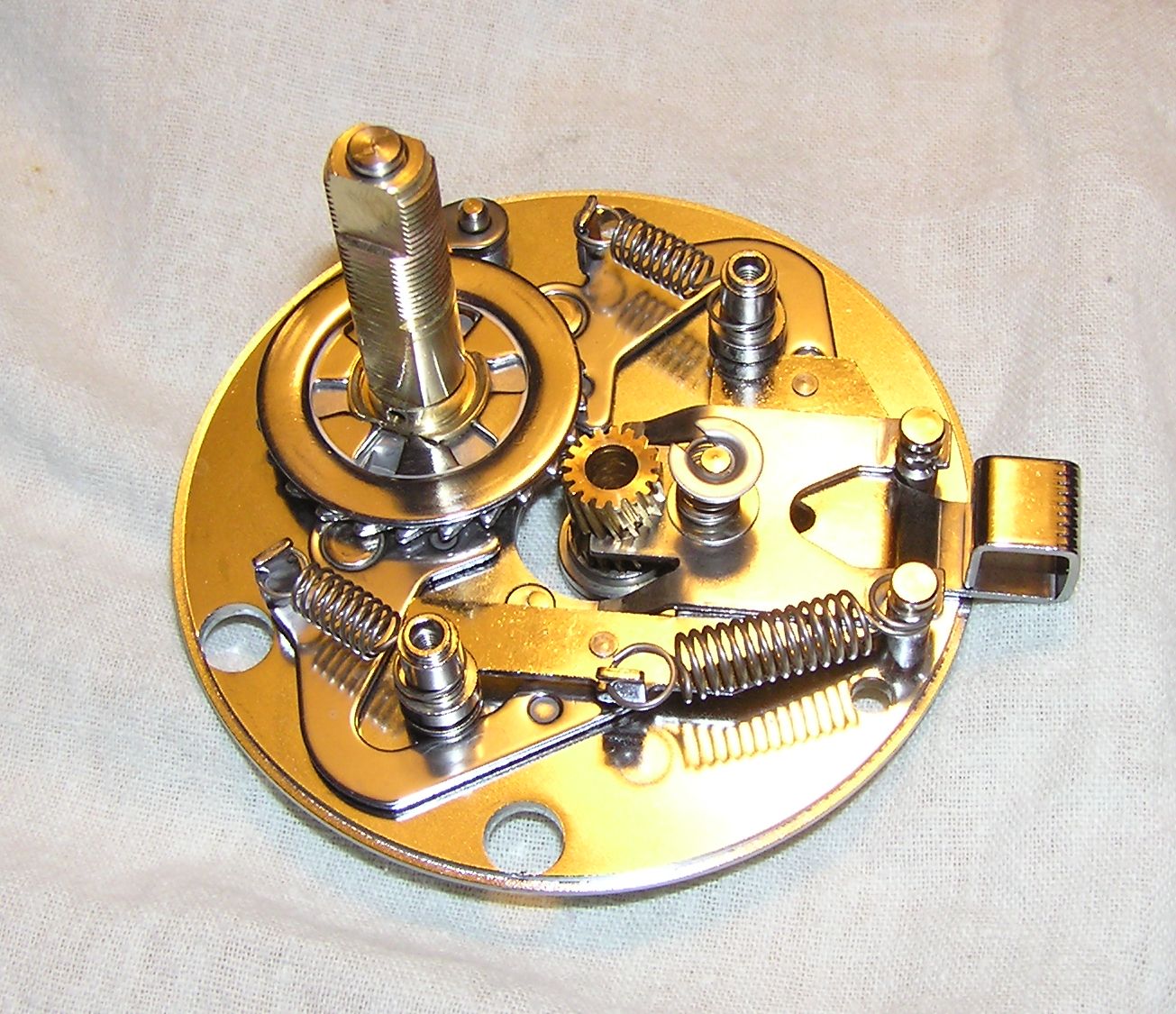

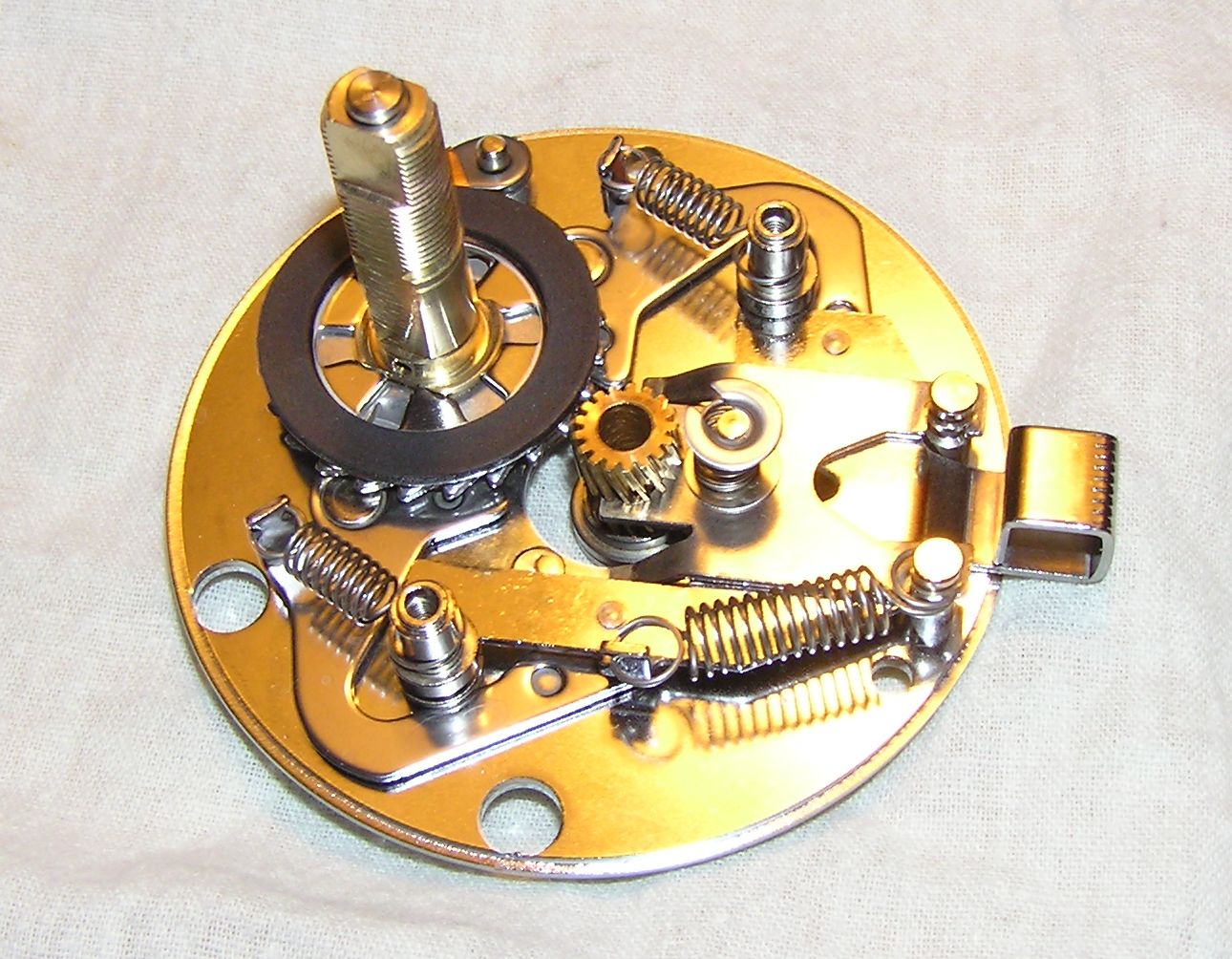

    Separera delarna i bromsstacken, kan vara bra att hålla koll på ordningen om man skulle få för sig att skruva ihop rullen nån gång:
    image_larger_version_name_size_id
    Senast ändrad av Mooki; 2011-10-11, 10:59.
    Bildstudie över mina multirullars multiplicerande (det måste ske barnförbjudna saker när jag inte ser, för de förökar sig hela tiden ):
    En blygsam början .. Det börjar arta sig .. Börjar så smått spåra ur nu...

    Rull-terminologi (innehåller länkar till mina Rullmekartrådar)

    Kommentera


    • #3

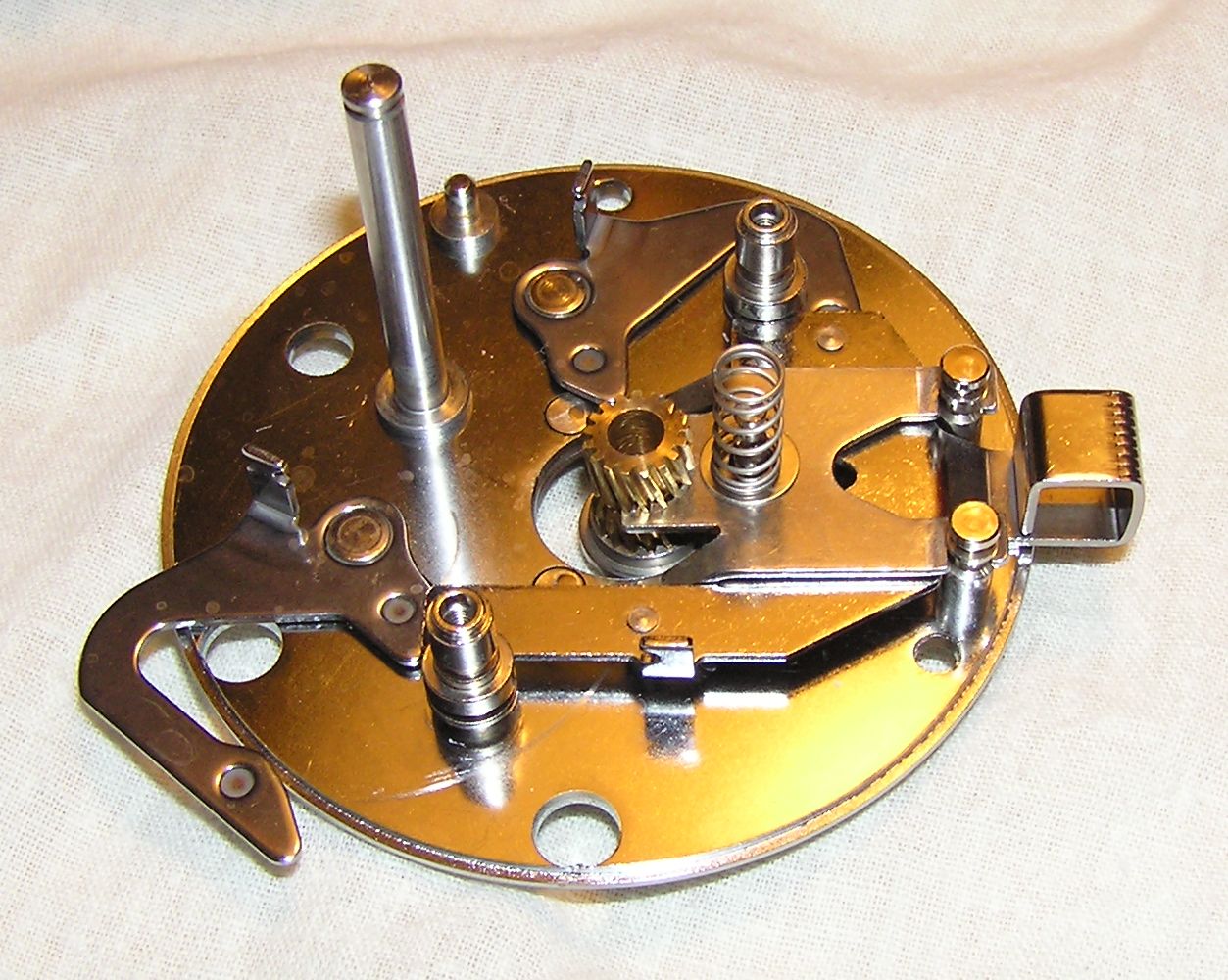

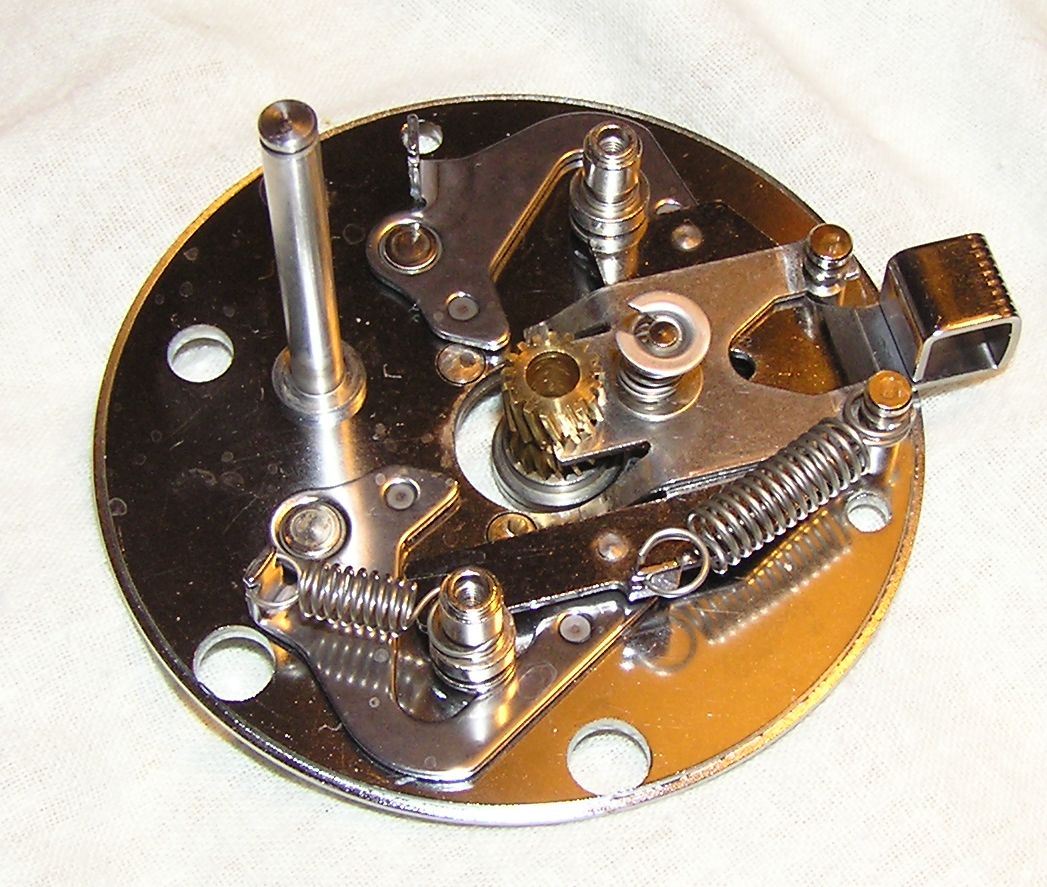

      Sen är det bara att ta bort resten av delarna, en efter en:
      image_larger_version_name_size_id

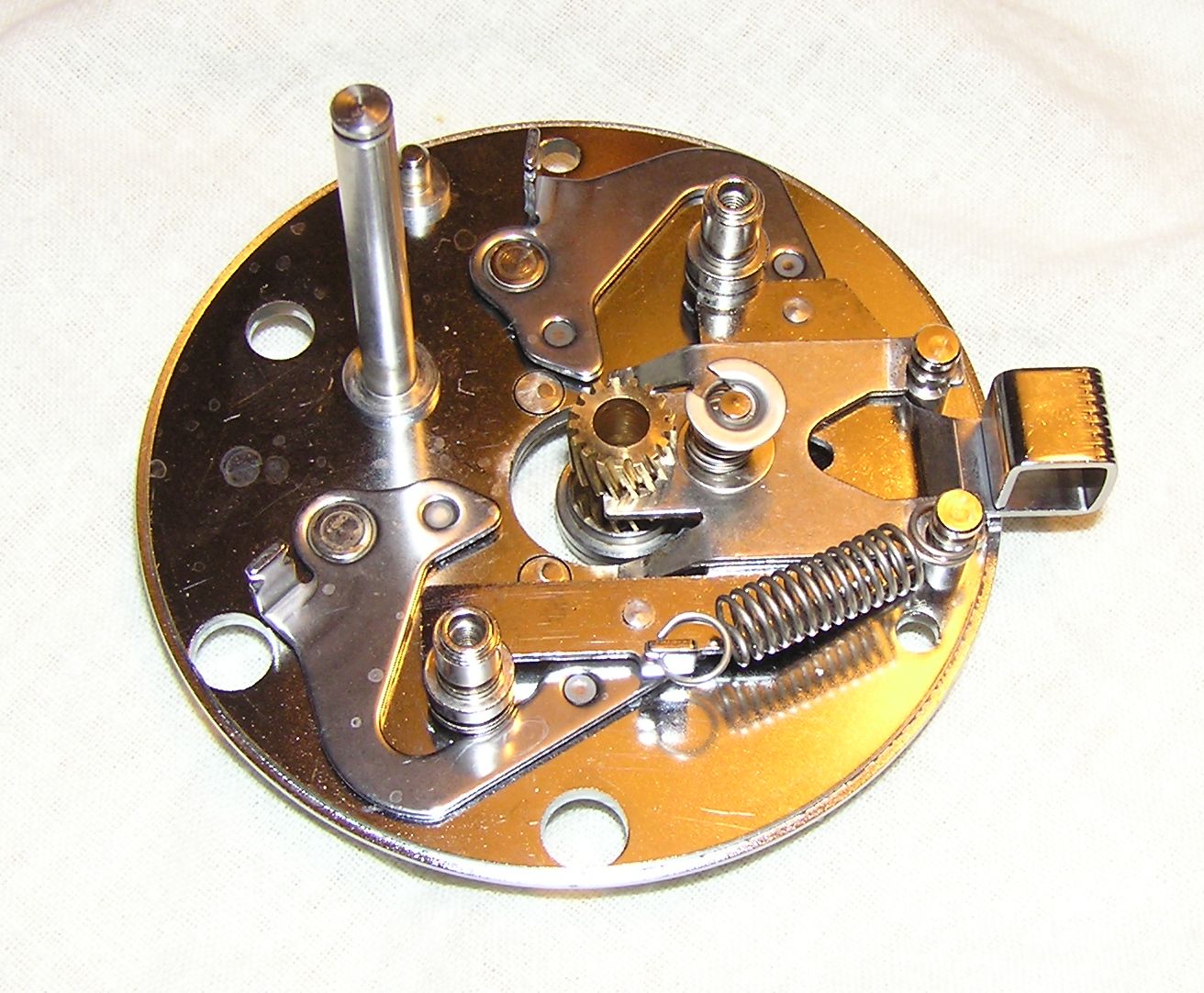

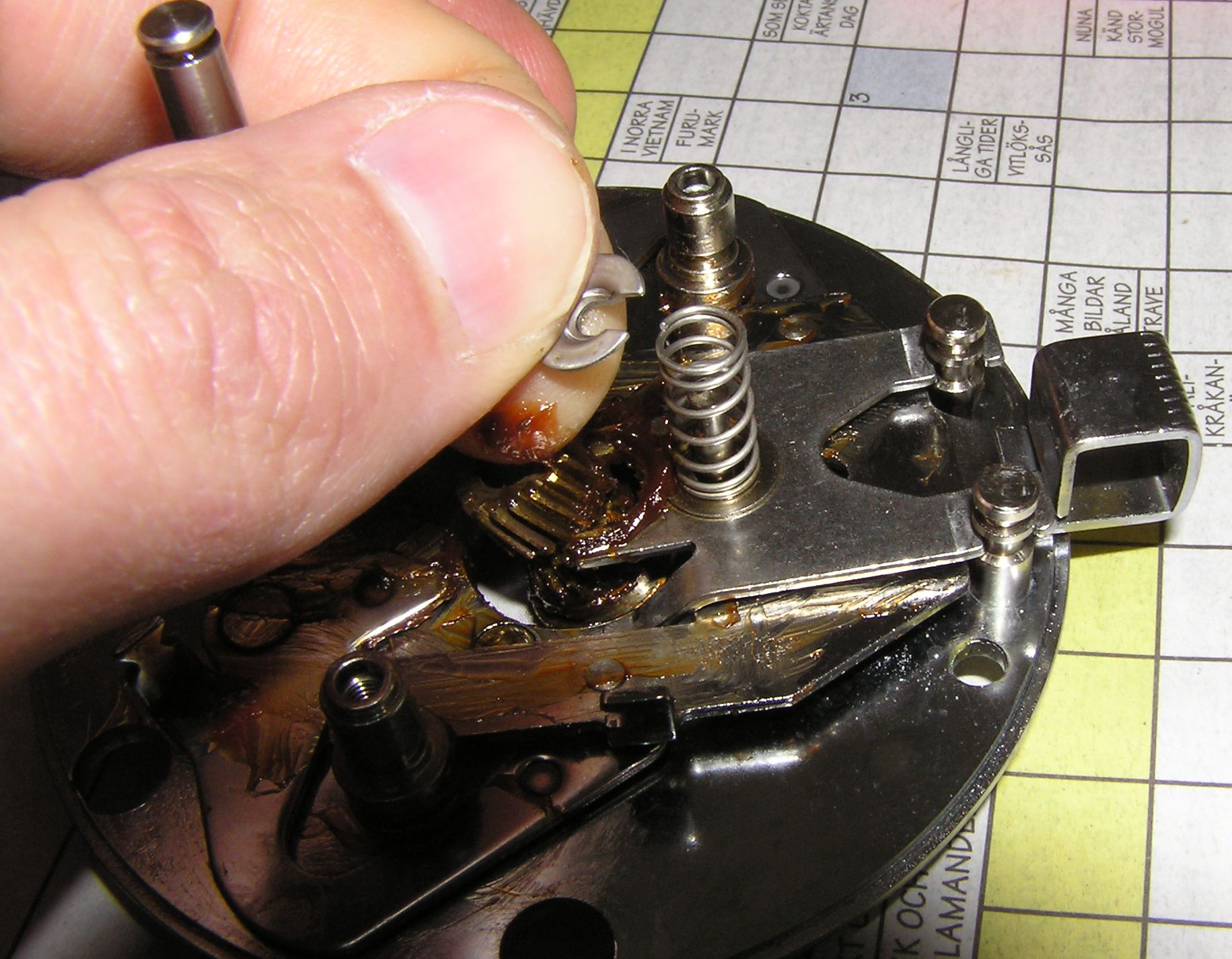

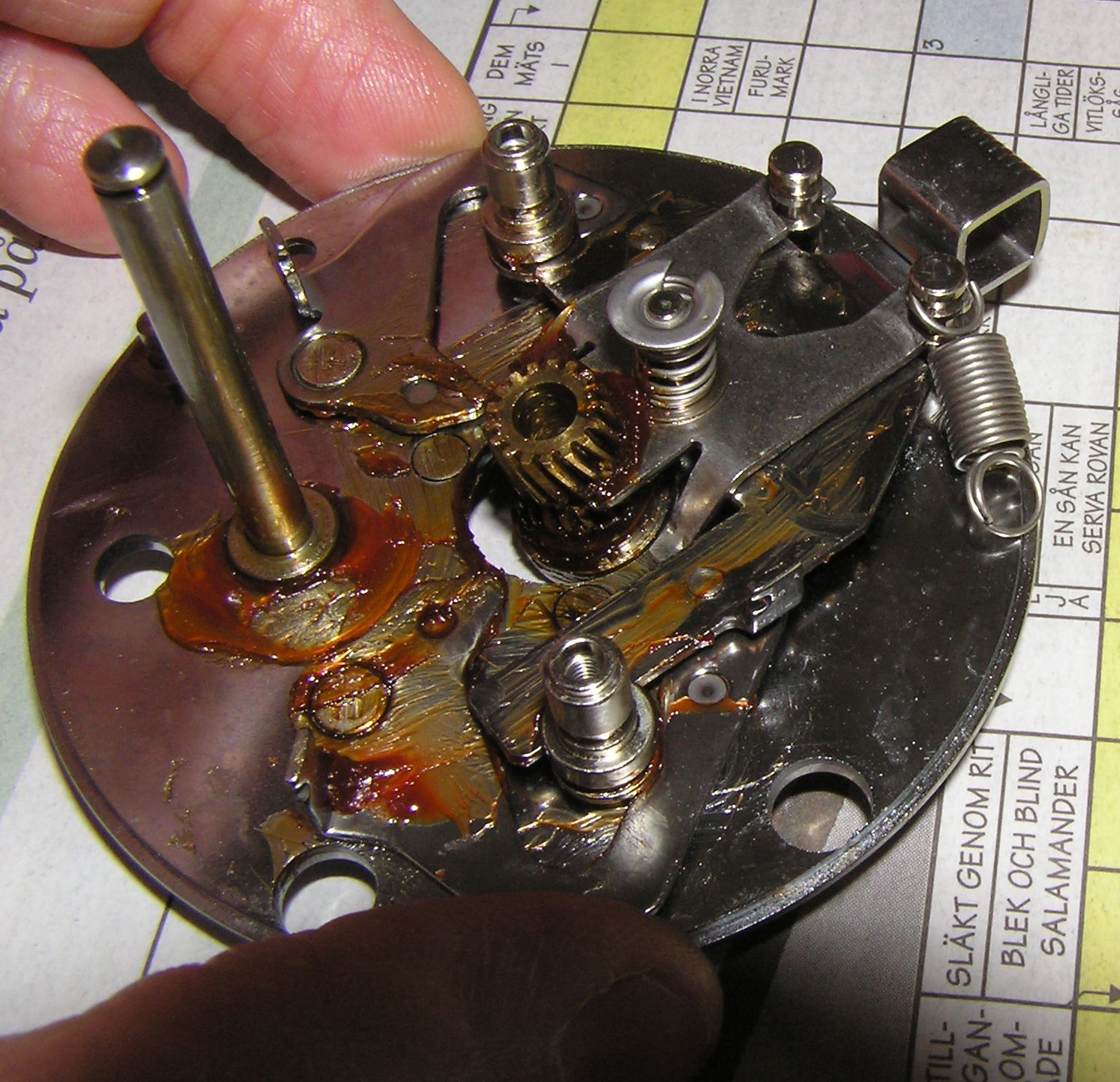

      Börja med att lossa och ta bort fjädern (6930):
      image_larger_version_name_size_id

      Likadant med nästa fjäder (6930):
      image_larger_version_name_size_id

      Och den sista fjädern (6936):
      image_larger_version_name_size_id

      Ta bort fjäderlåsningen (8845) och avlägsna fjädern (9741):
      image_larger_version_name_size_id

      Bort med pinjongdrevet 1084261):
      image_larger_version_name_size_id

      Notera den lilla brickan (1091751) som ligger ovanpå metallblecket (1084415):
      image_larger_version_name_size_id

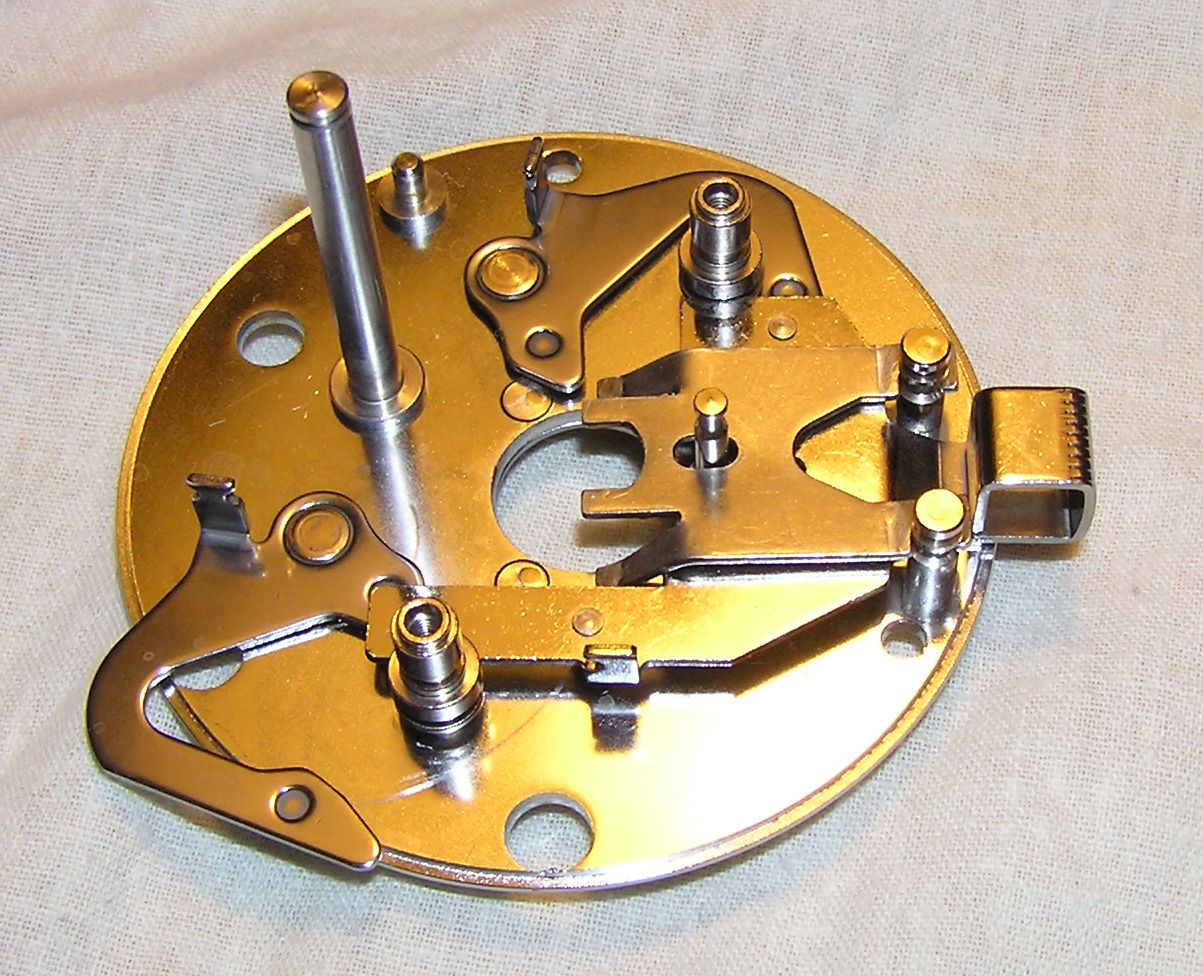

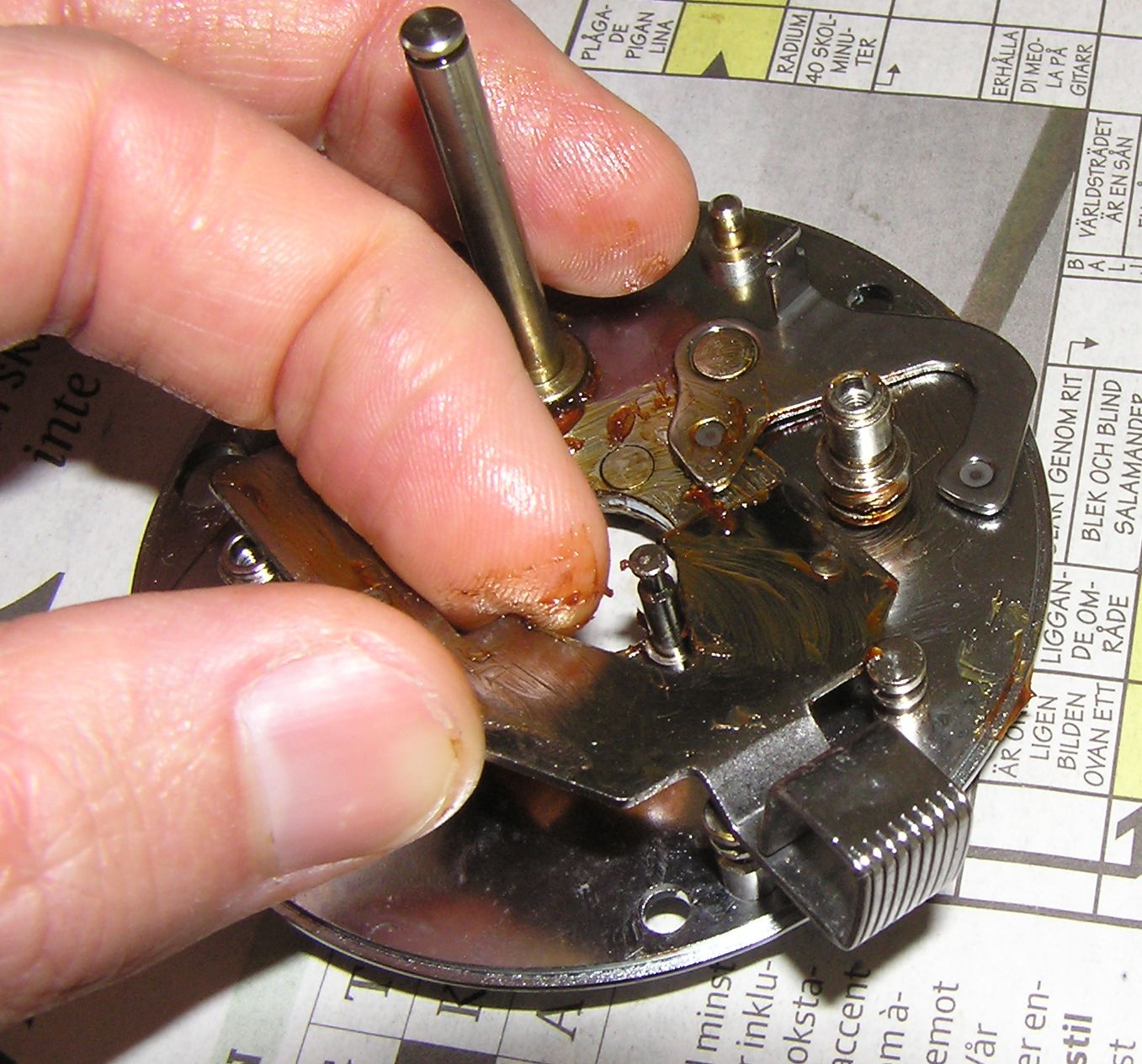

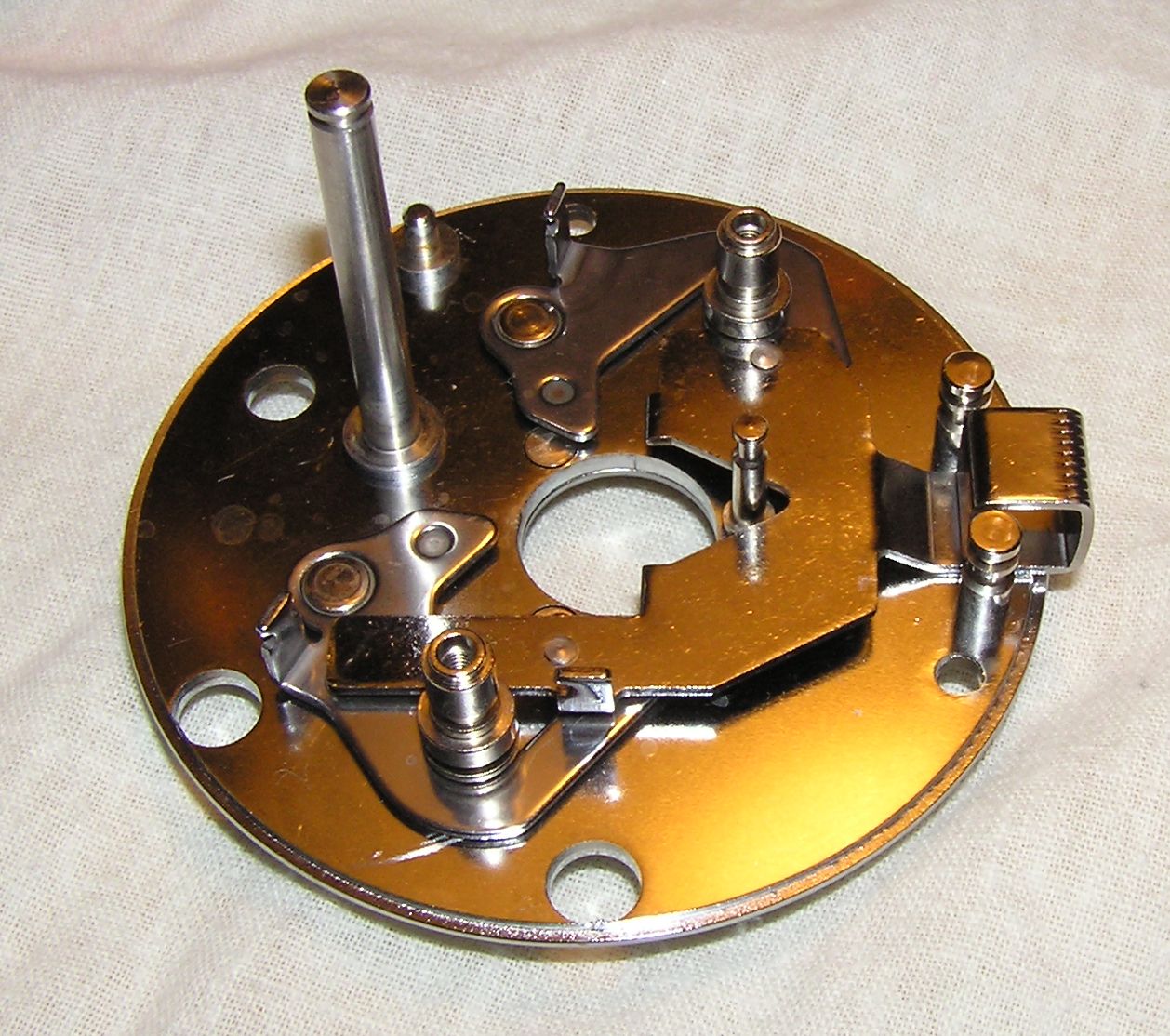

      Slutligen kan kopplingarmen (1084269) tas bort:
      image_larger_version_name_size_id
      Senast ändrad av Mooki; 2011-10-11, 09:43.
      Bildstudie över mina multirullars multiplicerande (det måste ske barnförbjudna saker när jag inte ser, för de förökar sig hela tiden ):
      En blygsam början .. Det börjar arta sig .. Börjar så smått spåra ur nu...

      Rull-terminologi (innehåller länkar till mina Rullmekartrådar)

      Kommentera


      • #4

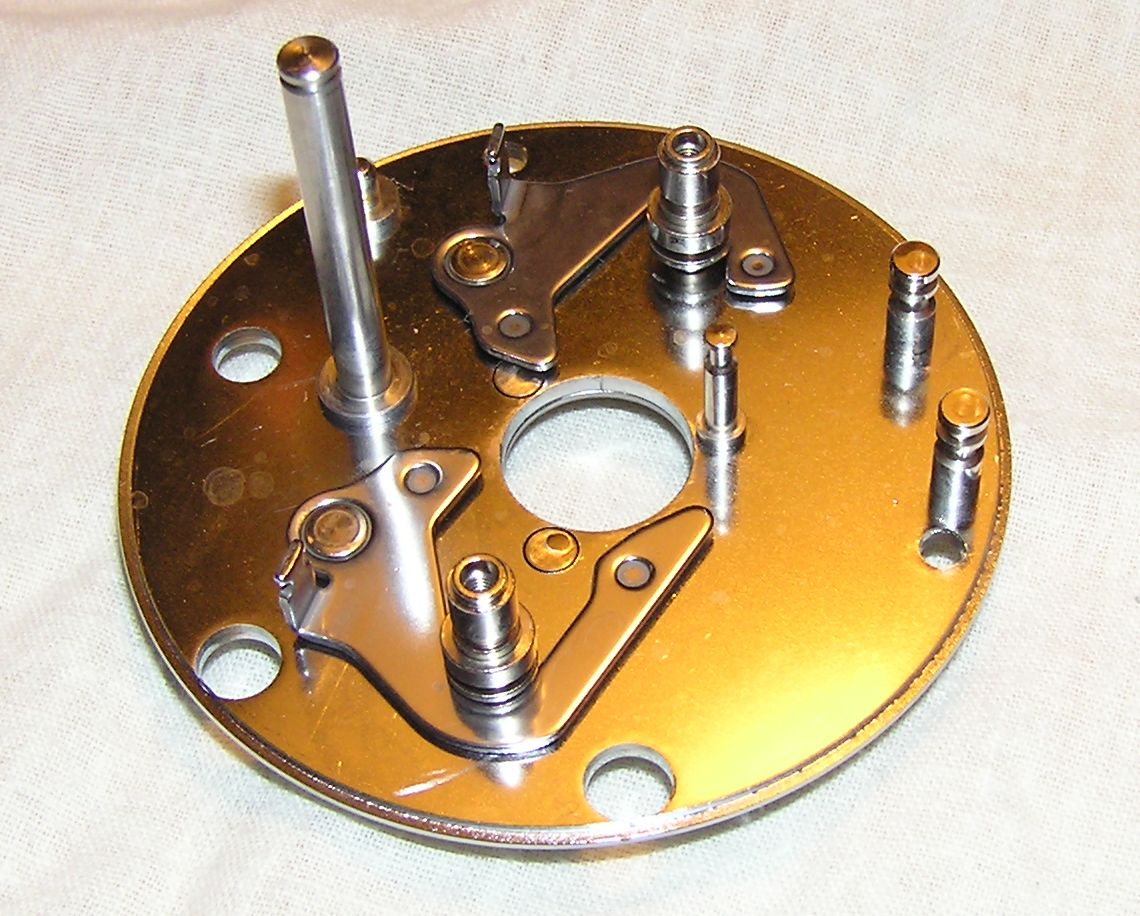

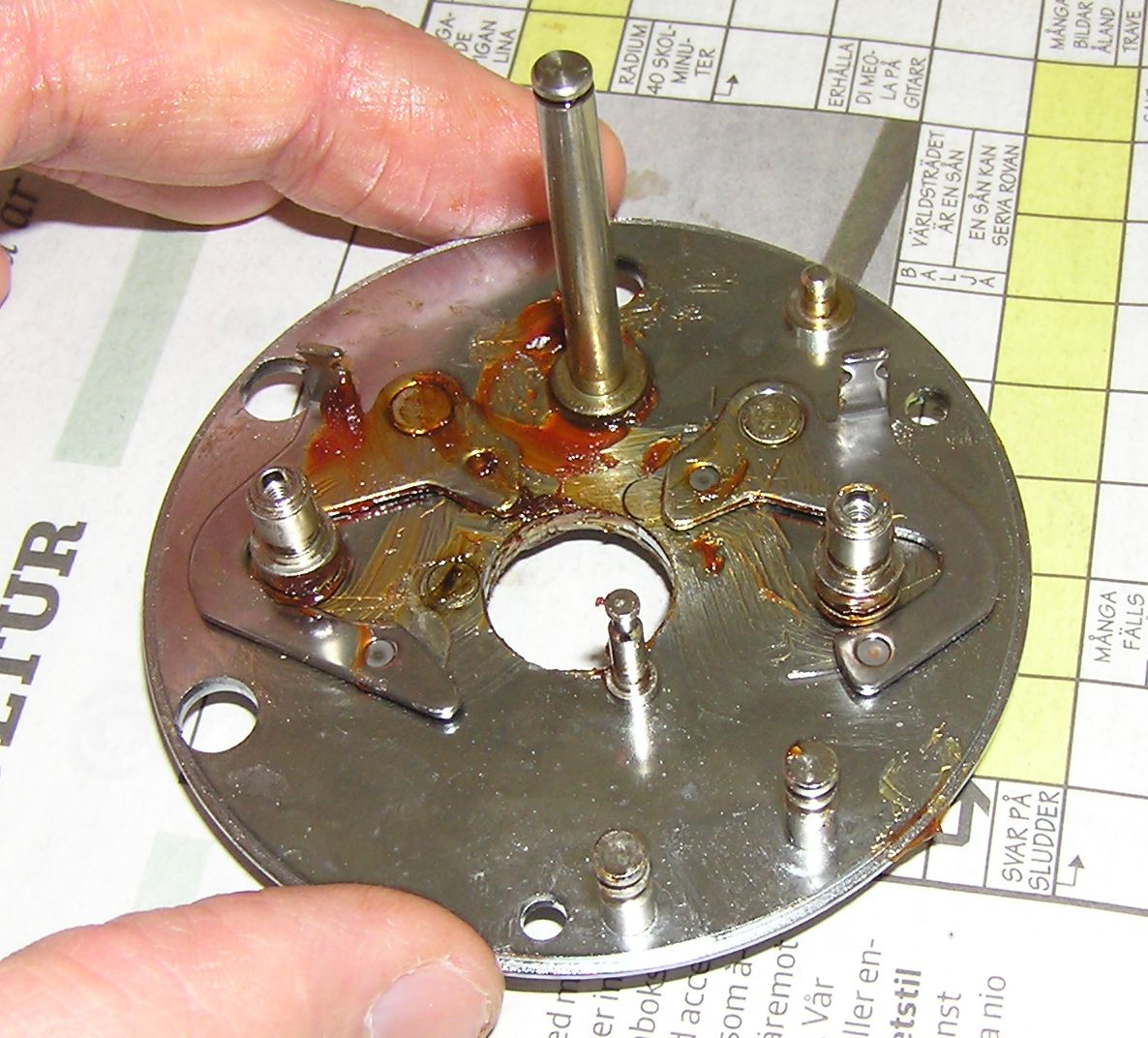

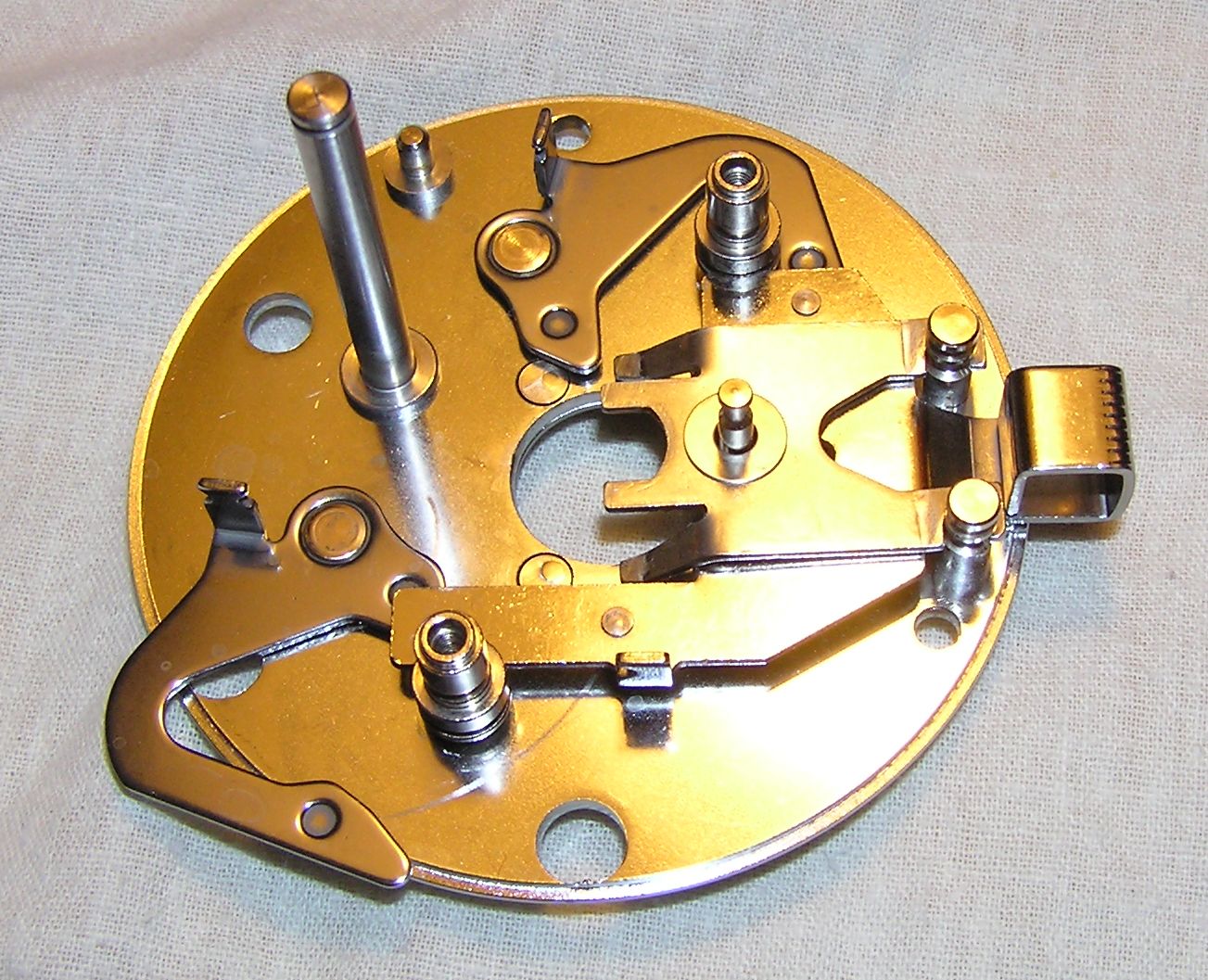

        Voila! Ett ensamt huvuddrevsstativ:
        image_larger_version_name_size_id

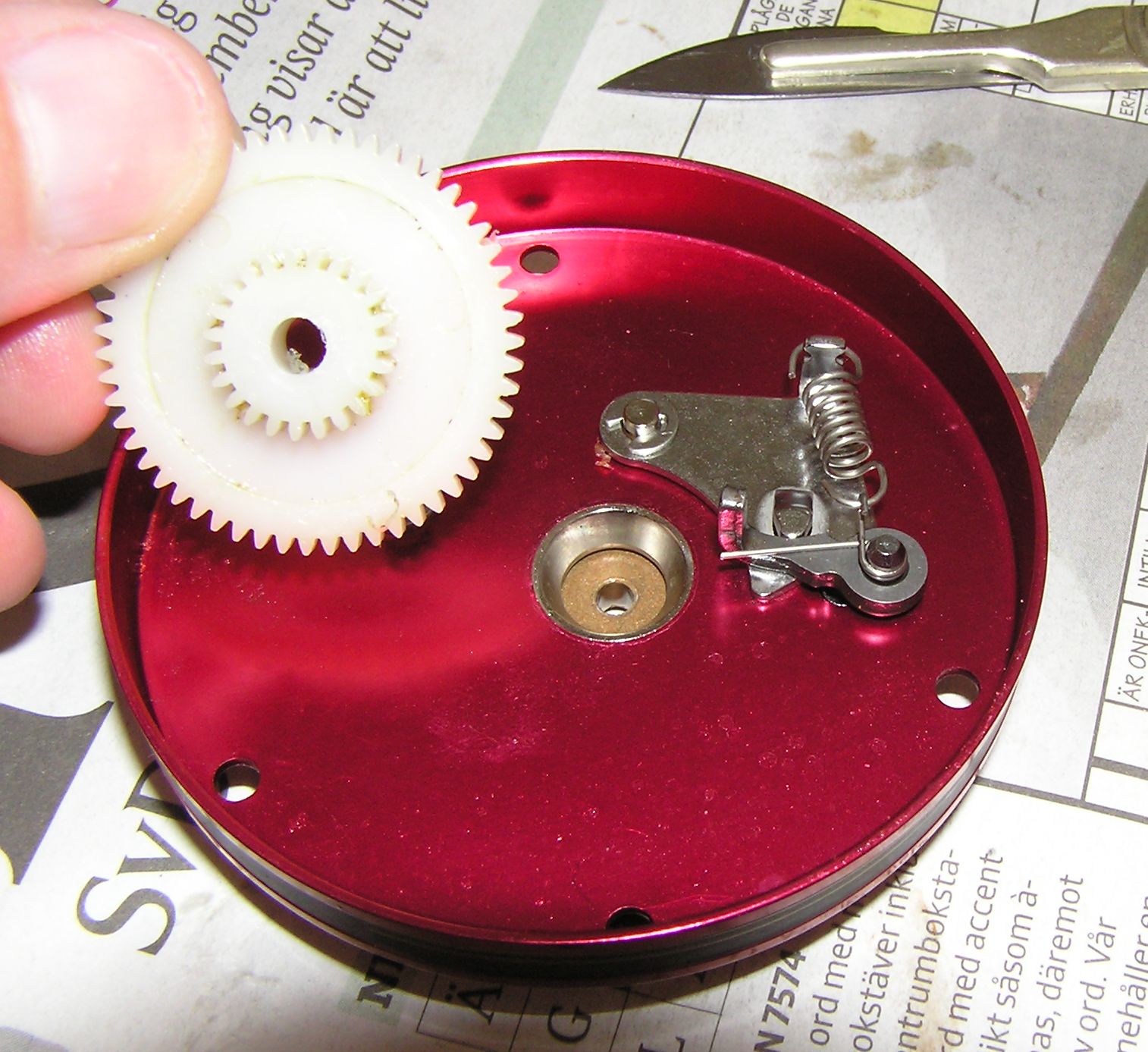

        Jag har för vana att skära bort mellandrevet med en skalpell, i det här fallet behövs en spårryttare (8846) för att sätta tillbaks det sen:
        image_larger_version_name_size_id

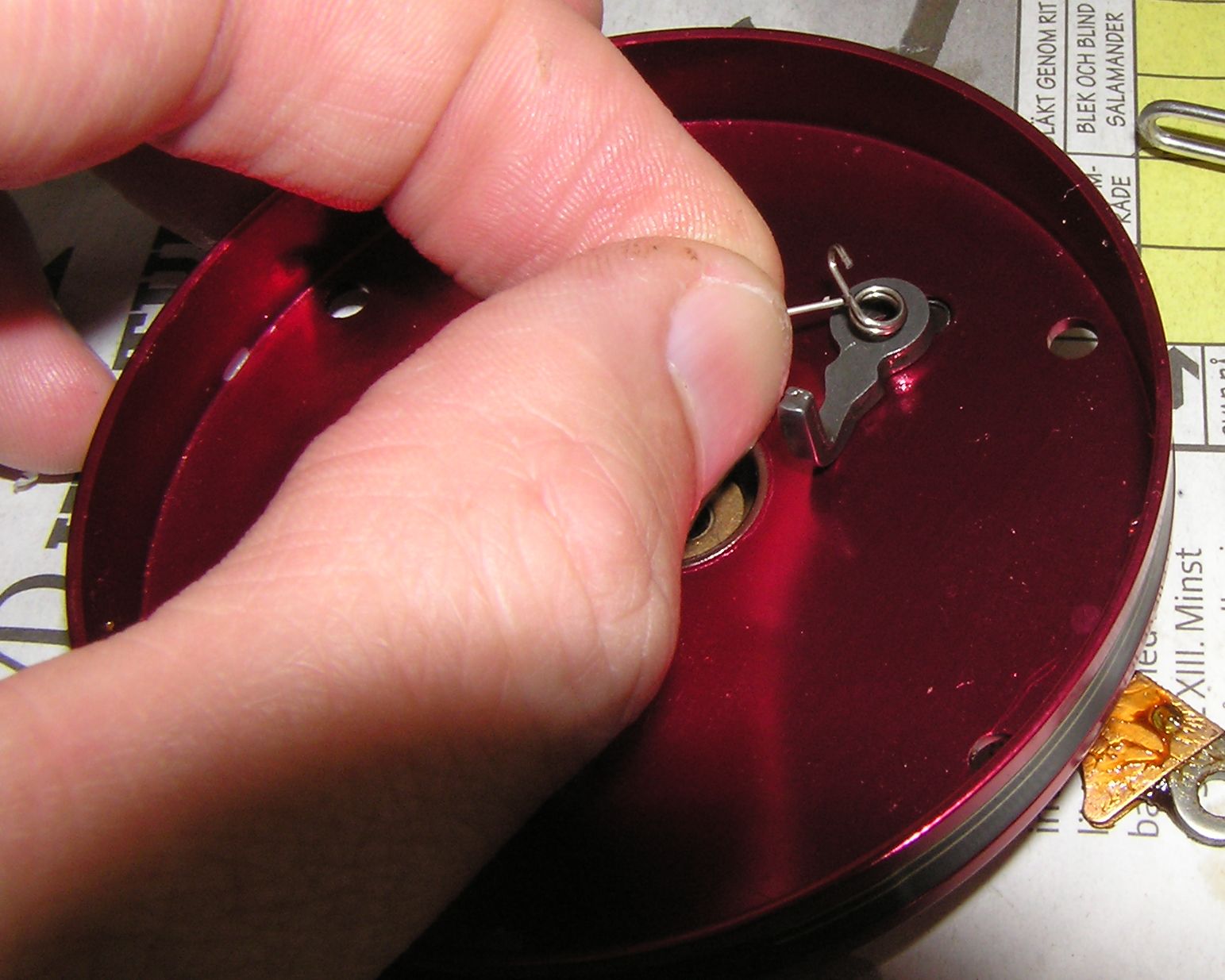

        Knarrmekanismen, lossa fjädern (24390):
        image_larger_version_name_size_id

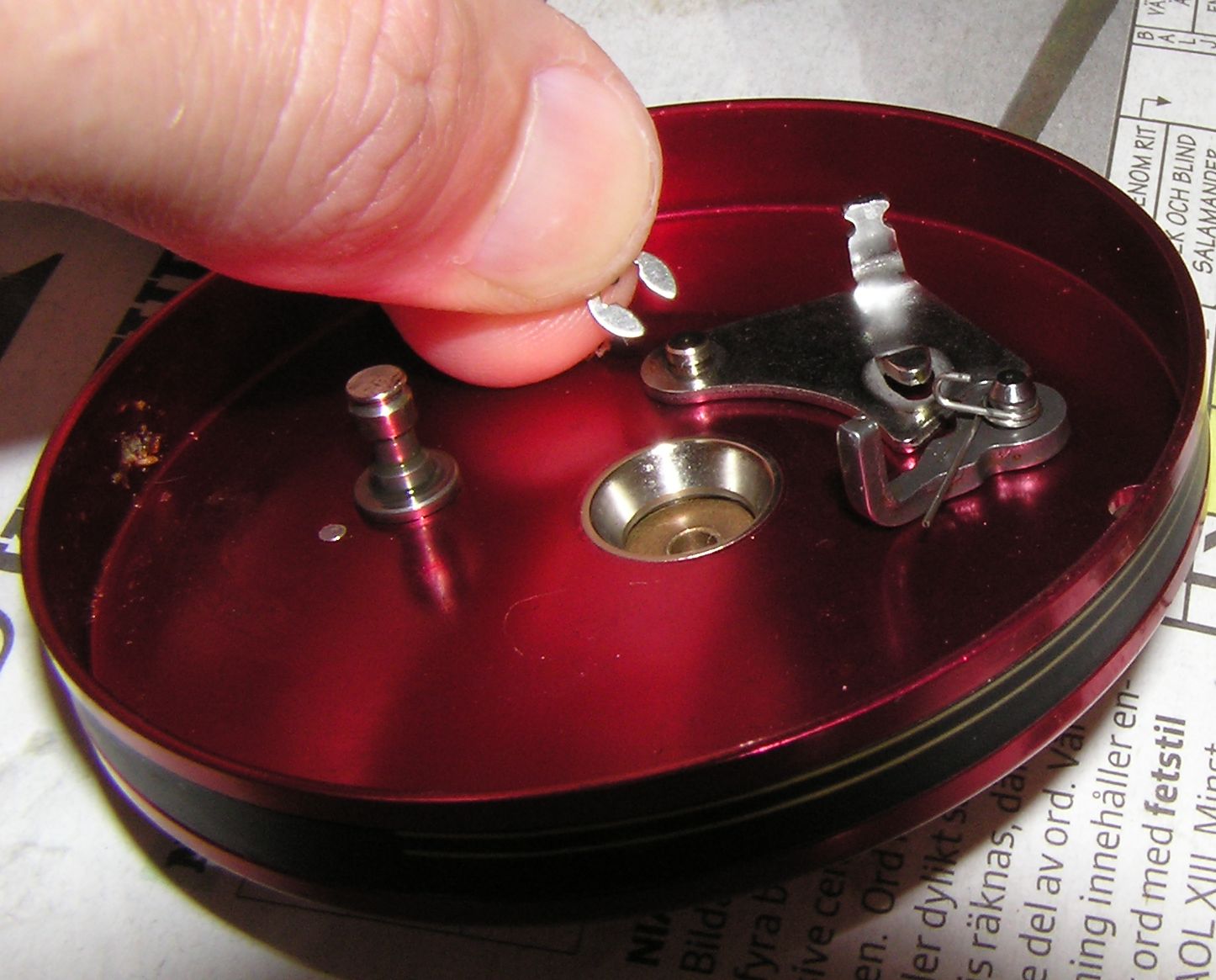

        Ta bort spårryttaren (3909):
        image_larger_version_name_size_id

        Lyft undan lite skrot och lirka av den sista fjädern (1084091), som även låser knarr-knappen:
        image_larger_version_name_size_id

        image_larger_version_name_size_id

        image_larger_version_name_size_id

        En liten pelare (4468) vill gärna komma loss när man tagit bort knarrmekanismen, var snäll mot den lilla rackaren:
        image_larger_version_name_size_id
        Senast ändrad av Mooki; 2011-10-11, 09:47.
        Bildstudie över mina multirullars multiplicerande (det måste ske barnförbjudna saker när jag inte ser, för de förökar sig hela tiden ):
        En blygsam början .. Det börjar arta sig .. Börjar så smått spåra ur nu...

        Rull-terminologi (innehåller länkar till mina Rullmekartrådar)

        Kommentera


        • #5
          Ta bort låsringen (5142) som håller bussningen (13244) på plats:
          image_larger_version_name_size_id

          Ta även ur bussningen (13244):
          image_larger_version_name_size_id

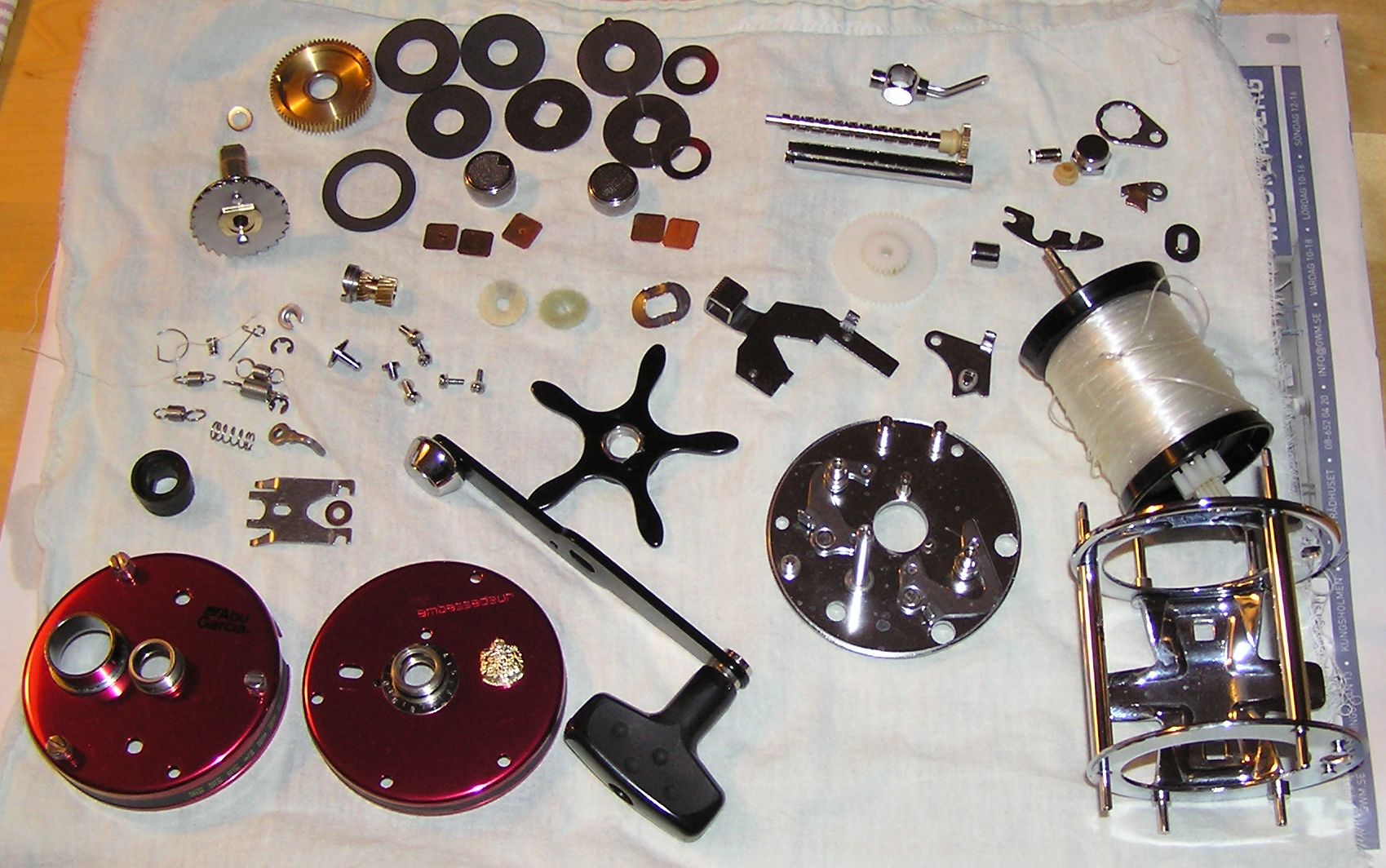

          Sådärja, nu borde rullen ha förvandlats till en hög med delar av varierande storlek.
          image_larger_version_name_size_id

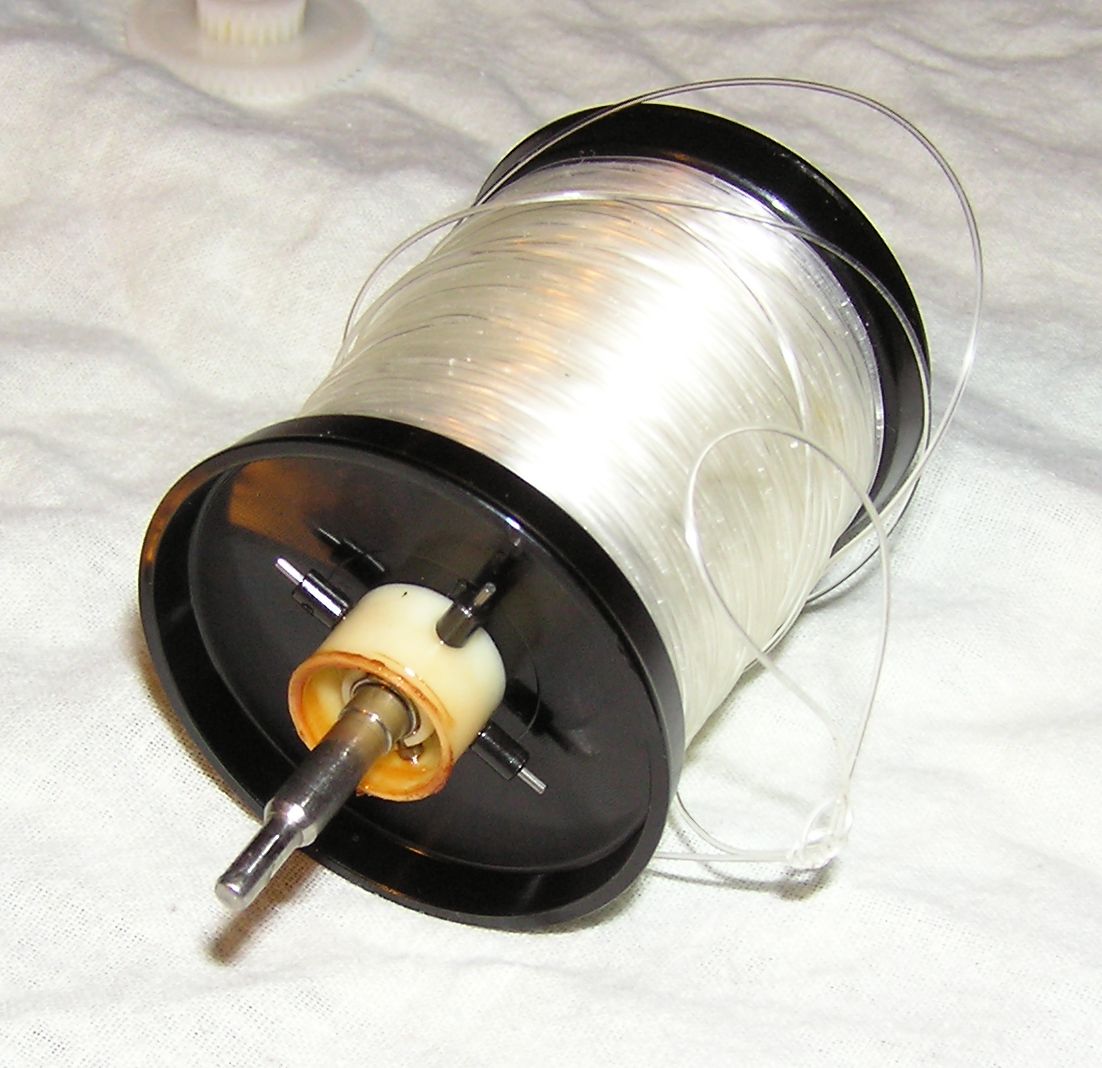

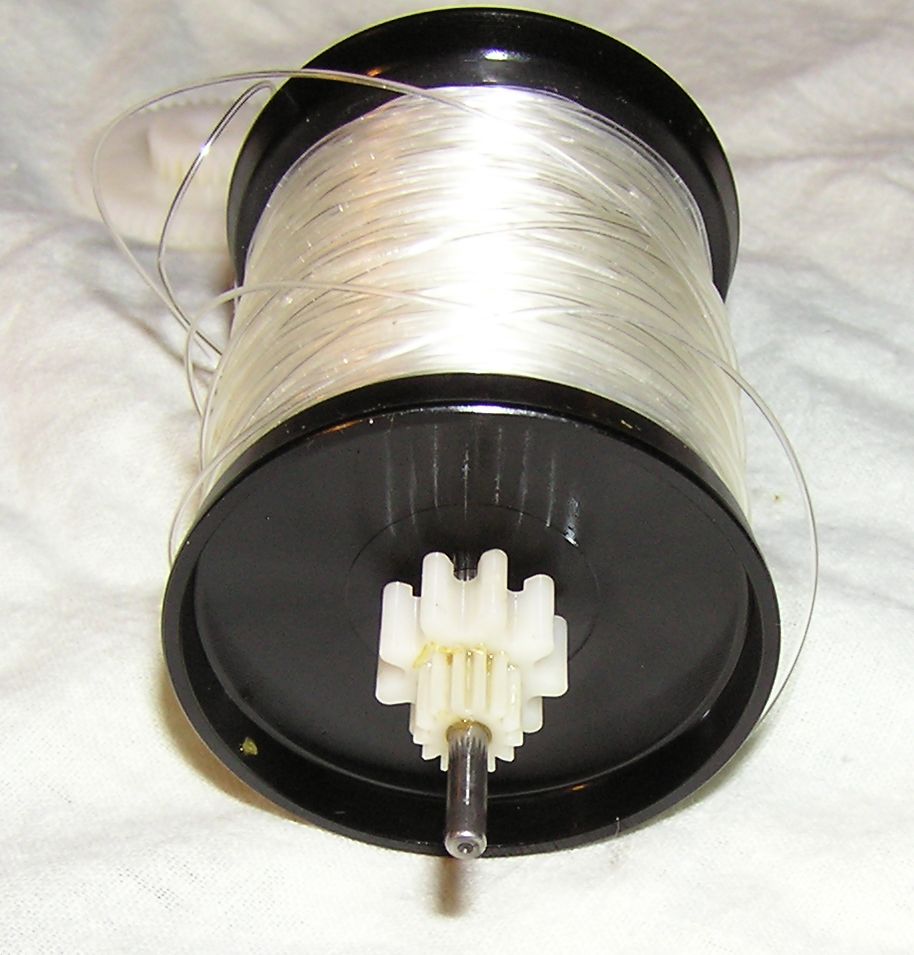

          Passar på att visa spolens båda sidor om någon skulle finna nöje i dylikt:
          image_larger_version_name_size_id

          image_larger_version_name_size_id
          Senast ändrad av Mooki; 2011-10-11, 09:50.
          Bildstudie över mina multirullars multiplicerande (det måste ske barnförbjudna saker när jag inte ser, för de förökar sig hela tiden ):
          En blygsam början .. Det börjar arta sig .. Börjar så smått spåra ur nu...

          Rull-terminologi (innehåller länkar till mina Rullmekartrådar)

          Kommentera


          • #6
            Först bryter jag här lite för midnattspoesi

            Ensam i natten
            Det är bara jag och katten
            Slår mig ner framför skärmen
            och kavlar upp skjortärmen
            Tittar snett på en rulle
            tänker "om man skulle..."
            Tiden den tickar
            medan jag sitter och micklar
            Gammal olja i håret
            Fått kuggfett på låret
            Ser ut mot en måne
            Känner mig som en fåne
            Småningom sitter jag stilla och tänker
            Rullen står i hörnet och blänker
            Äntligen kommer solen och ger lite ljus
            Äntligen kryper jag ner emellan min frus...

            Åsså back to business...

            ********** DELARNA OCH DERAS NUFFROR **********

            Tänkte jag skulle köra en bildsvit med delarna och deras artikelnummer...
            Fast innan dess har rullen rengjorts med diskmedel och varmt vatten (en tandborste är oerhört väl lämpad som gnuggredskap).
            Vissa delar har även fått ett dopp i en citronsyrelösning för att avlägsna korrosion.

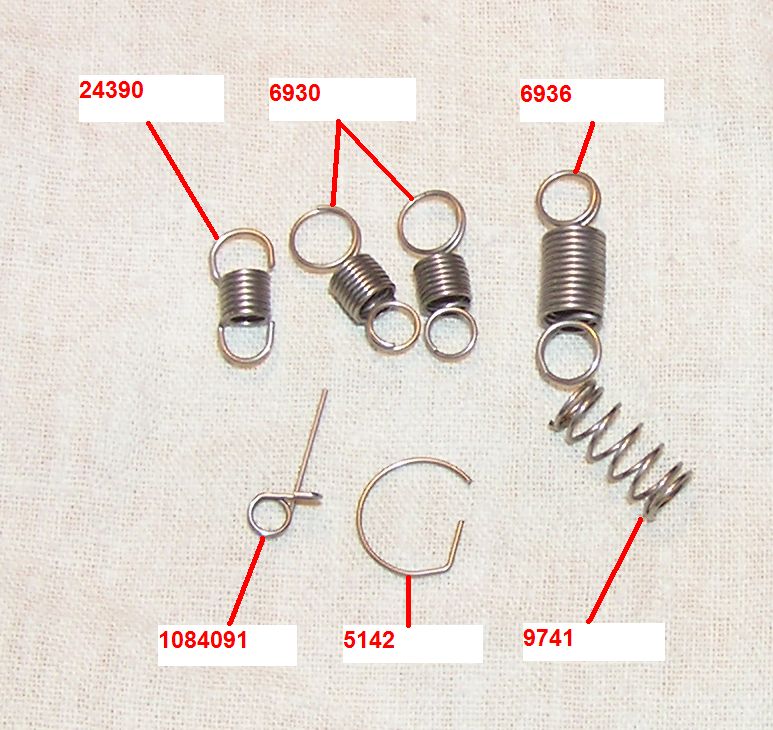

            Jämförelse över alla fjädrar i rullen, kan vara bra att ha om man känner sig fundersam:
            image_larger_version_name_size_id

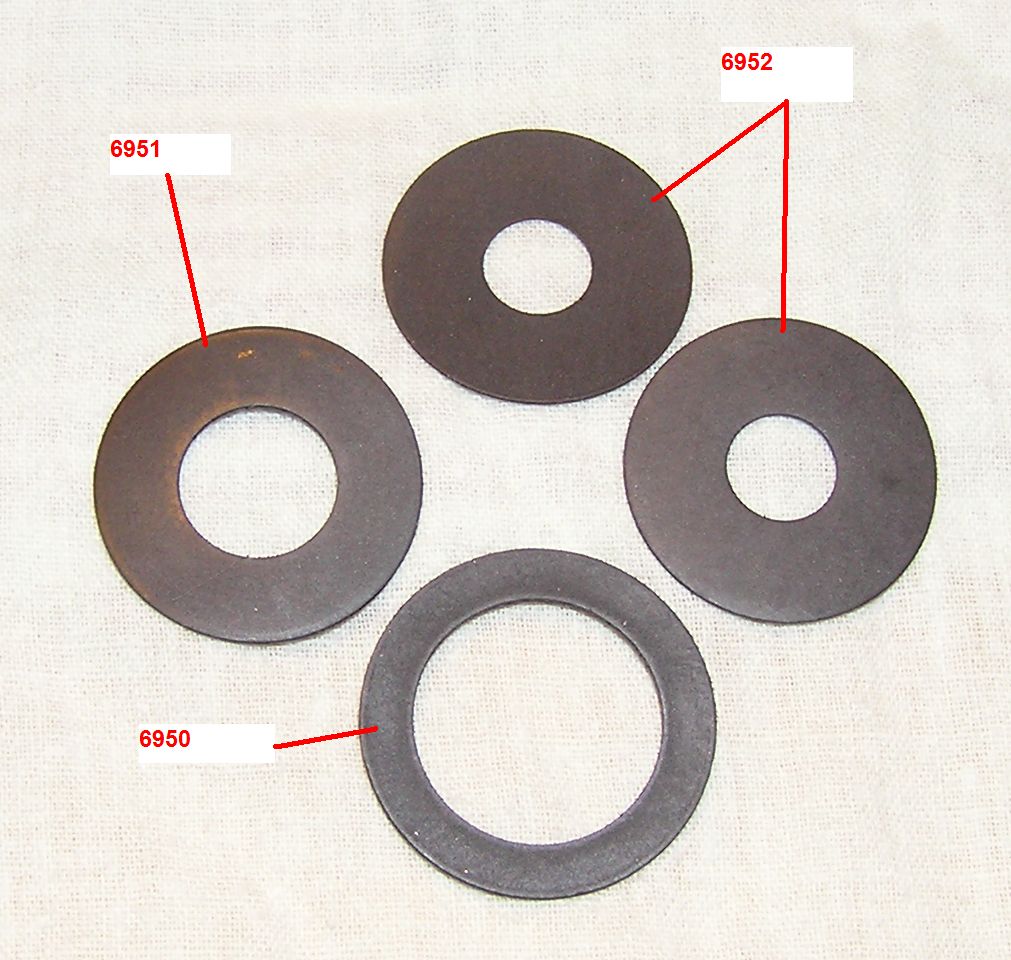

            Bromsskivor - bör förstås helst bytas mot CarbonTex:
            image_larger_version_name_size_id

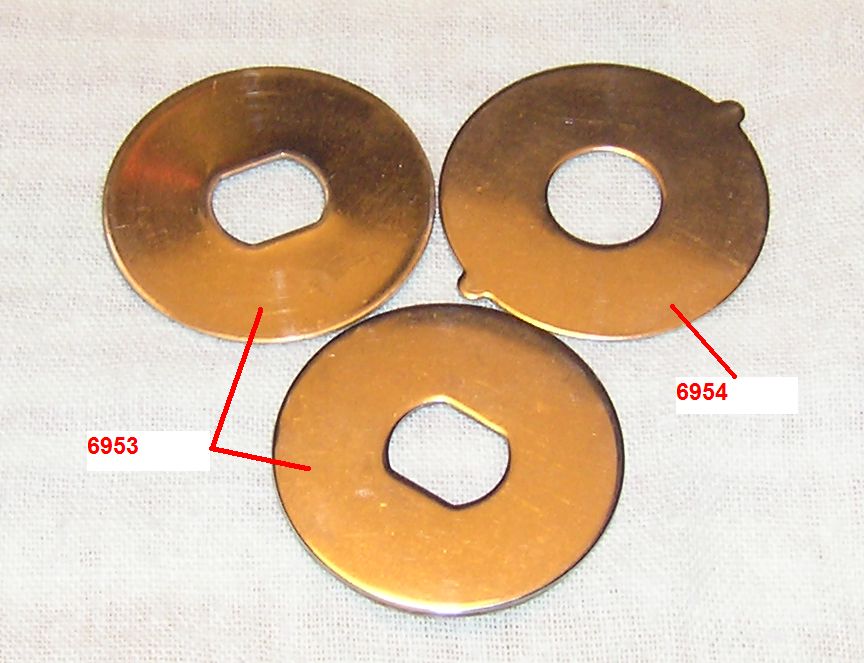

            Bromsbrickor, ska nån gång bytas mot planslipade dito:
            image_larger_version_name_size_id

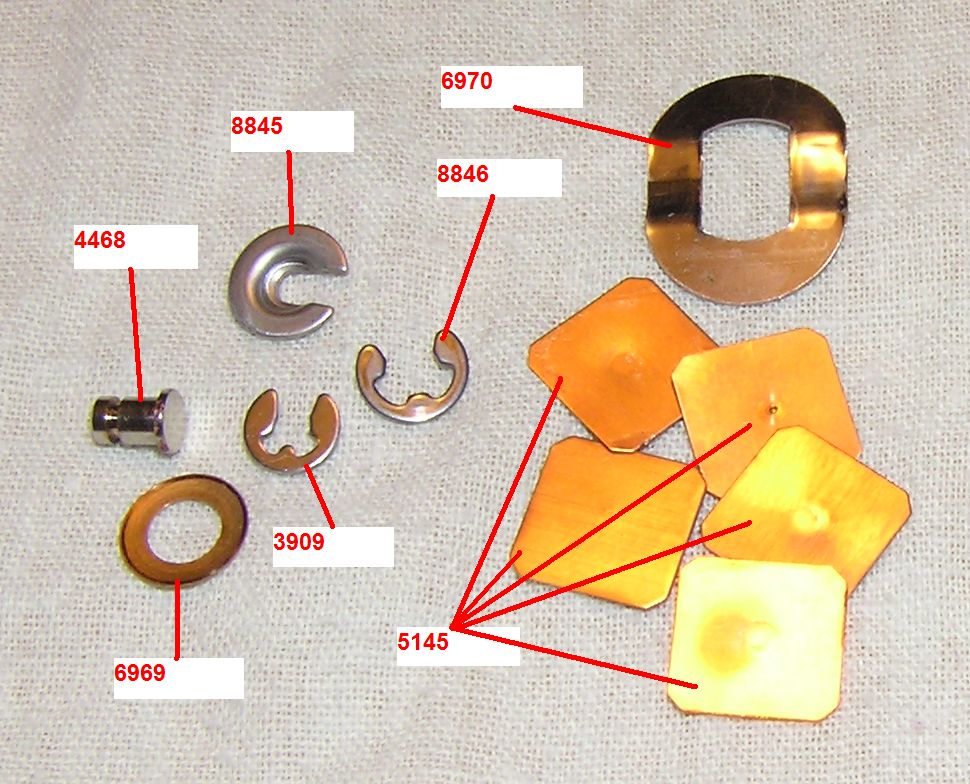

            Spårryttare och diverse småskrot:
            image_larger_version_name_size_id

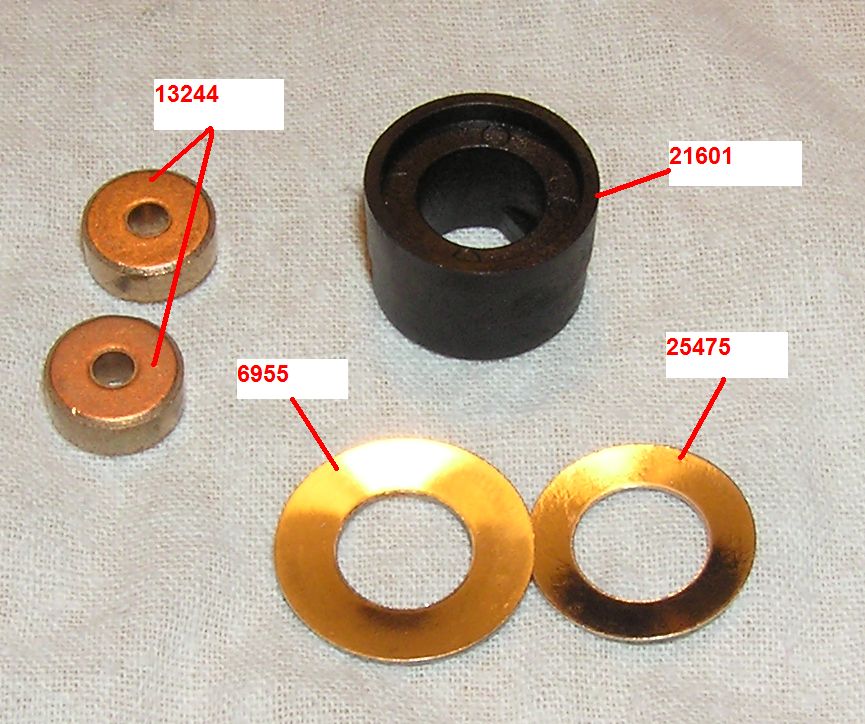

            Delar som kan vara bra att känna igen den dag man vill konvertera rullen till en C3 (dvs kullagrad).
            Kortfattat går en sådan konvertering ut på att man ersätter alla delarna på bilden mot andra:
            image_larger_version_name_size_id

            Lite mer om konverteringen (dock bara teori då jag inte gjort konverteringen själv):
            Delar som behövs:
            2x Kullager 3x10x4 (ABU: 5230)
            1x Kullager 9x17x5 (ABU: 21591)
            2x Bricka (ABU: 21592)
            1x Fjäderbricka (ABU: 6956)

            Delar som tas bort från rullen:
            2x 13244, Spolaxelbussningar
            1x 21601, Vevaxelbussning
            1x 25475, Bricka
            1x 6955, Bricka

            Spolbussningarna ersätts rakt av med kullager i samma dimension, m.a.o. en helt okomplicerad operation.
            Plocka ut bussningen (13244) från högergaveln, ersätt med ett kullager (5230).
            Plocka ut bussningen (13244) från vevgaveln, ersätt med ett kullager (5230).

            Vill man ha kullagrad vevaxel är det lite fler delar som ryker/ersätts.
            En detalj med den här uppgraderingen jag särskilt gillar är att man tar bort lite plast och ersätter med metall.
            Avlägsna plastbussningen (21601) samt de två plåtbrickorna ovanför bromsstacken (25475, 6955).
            Ersätt med först en fjäderbricka (6956), en bricka (21592), sedan kullager (21591) och sist en till bricka (21592).
            Har inga bilder på operationen än, men om jag fixar hem delar så petar jag in en bild här nånstans.
            Senast ändrad av Mooki; 2011-10-11, 11:32.
            Bildstudie över mina multirullars multiplicerande (det måste ske barnförbjudna saker när jag inte ser, för de förökar sig hela tiden ):
            En blygsam början .. Det börjar arta sig .. Börjar så smått spåra ur nu...

            Rull-terminologi (innehåller länkar till mina Rullmekartrådar)

            Kommentera


            • #7

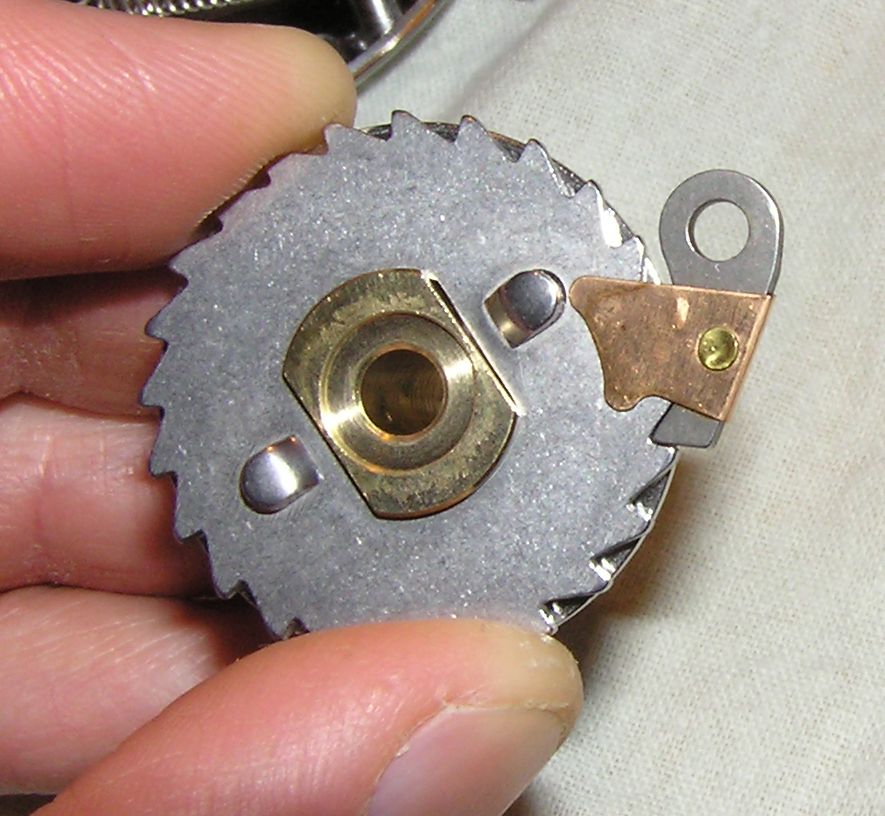

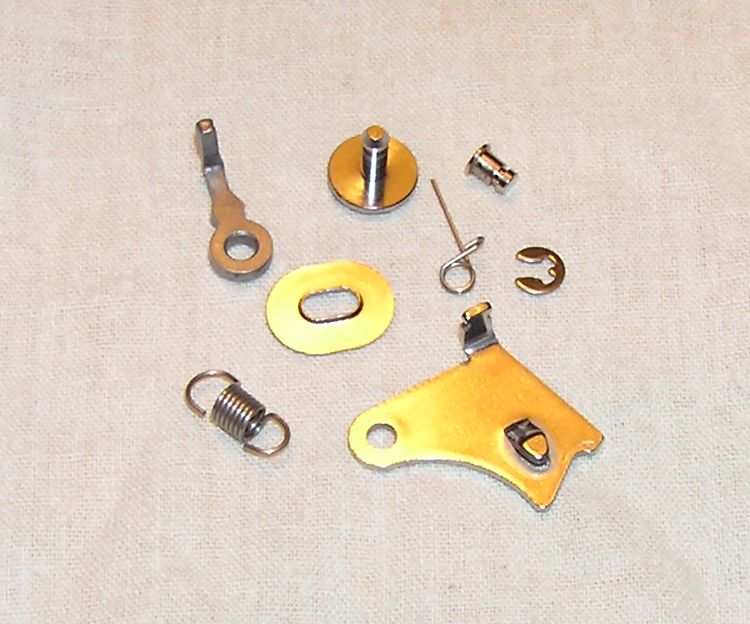

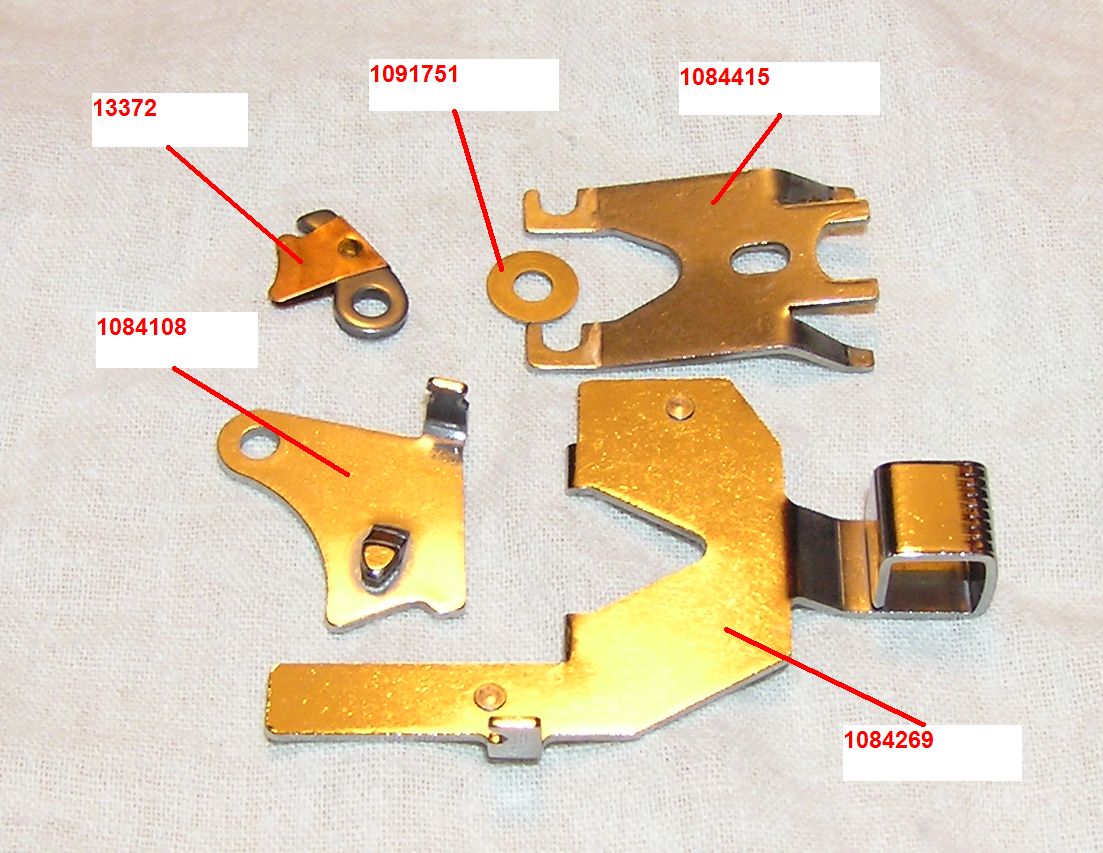

              Lite kopplingsdelar, åsså en ensam del från knarren som gått vilse. Här syns också brickan (1091751) som saknas på sprängskissen:
              image_larger_version_name_size_id

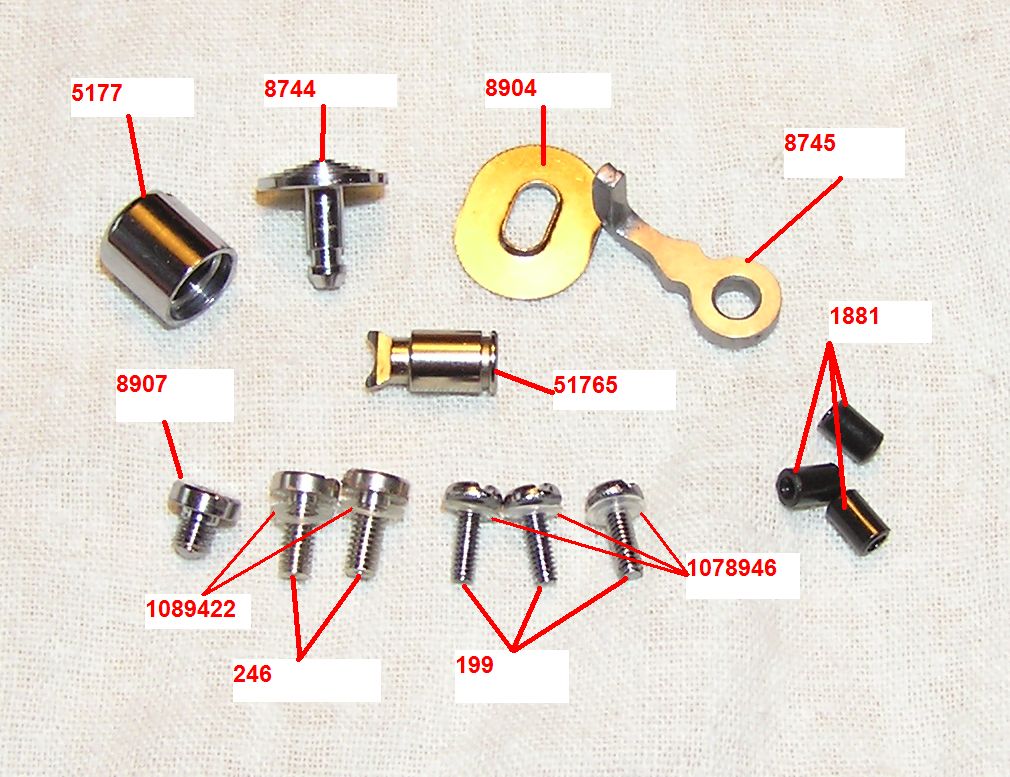

              Skruvar och lite annat smått, notera de små plastbrickorna som sitter på gavelskruvarna:
              image_larger_version_name_size_id

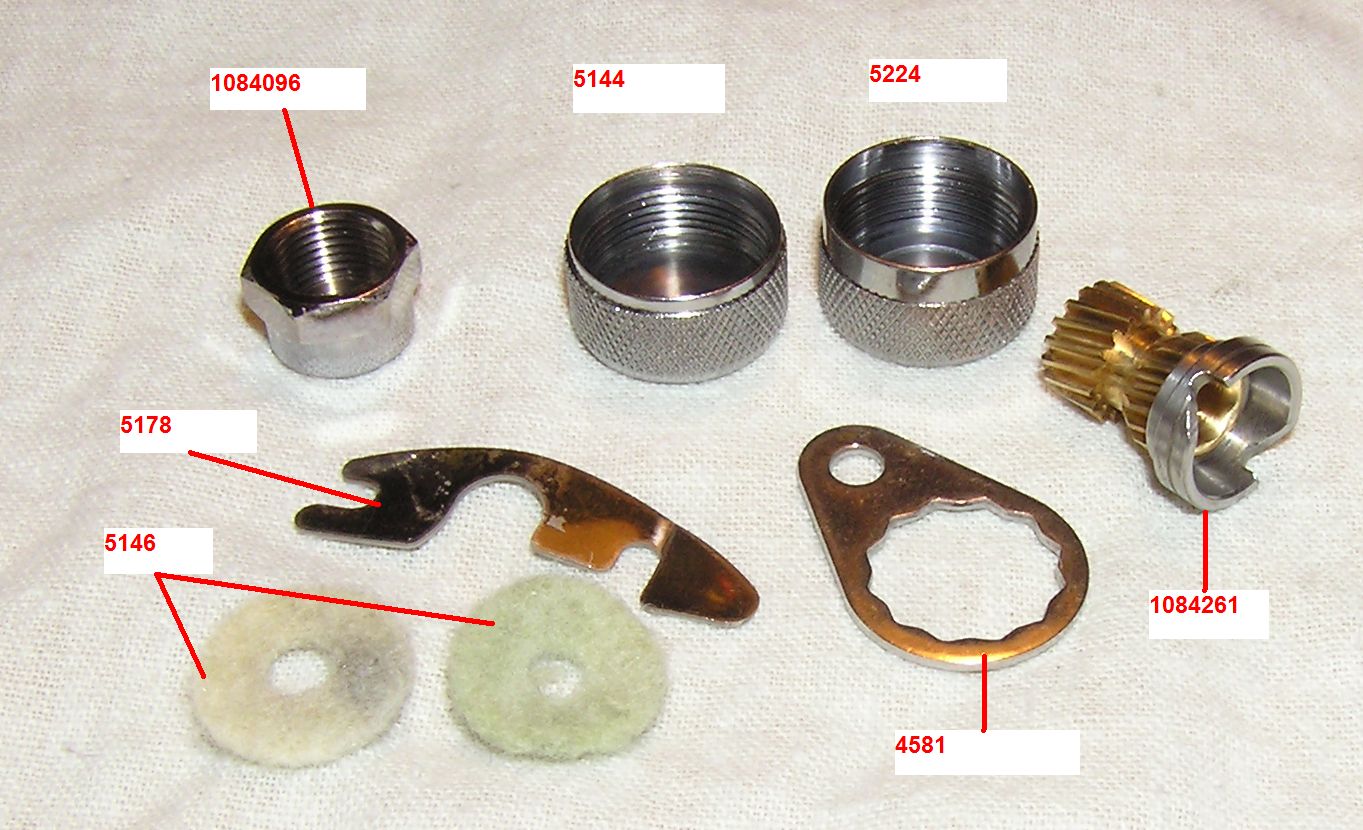

              Lagerkoppar och diverse:
              image_larger_version_name_size_id

              Drev och annat som fick plats på bilden:
              image_larger_version_name_size_id

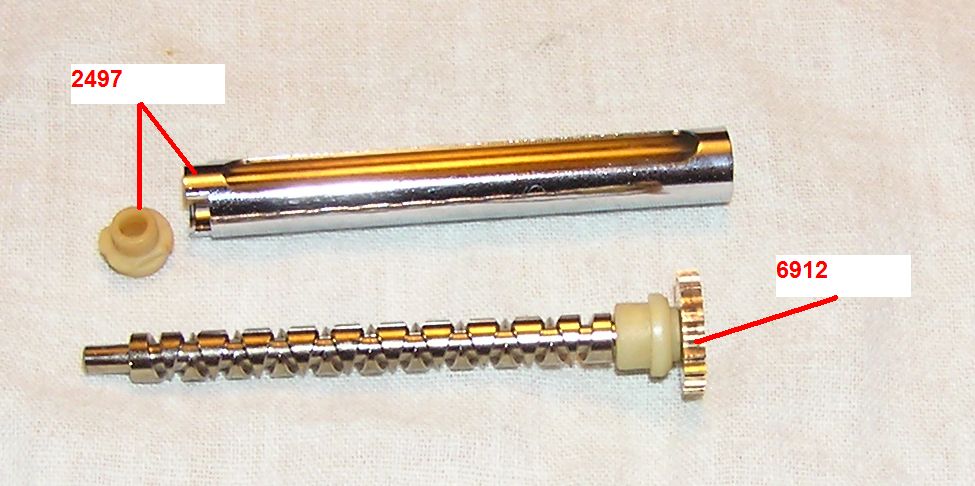

              Evighetsskruv:
              image_larger_version_name_size_id

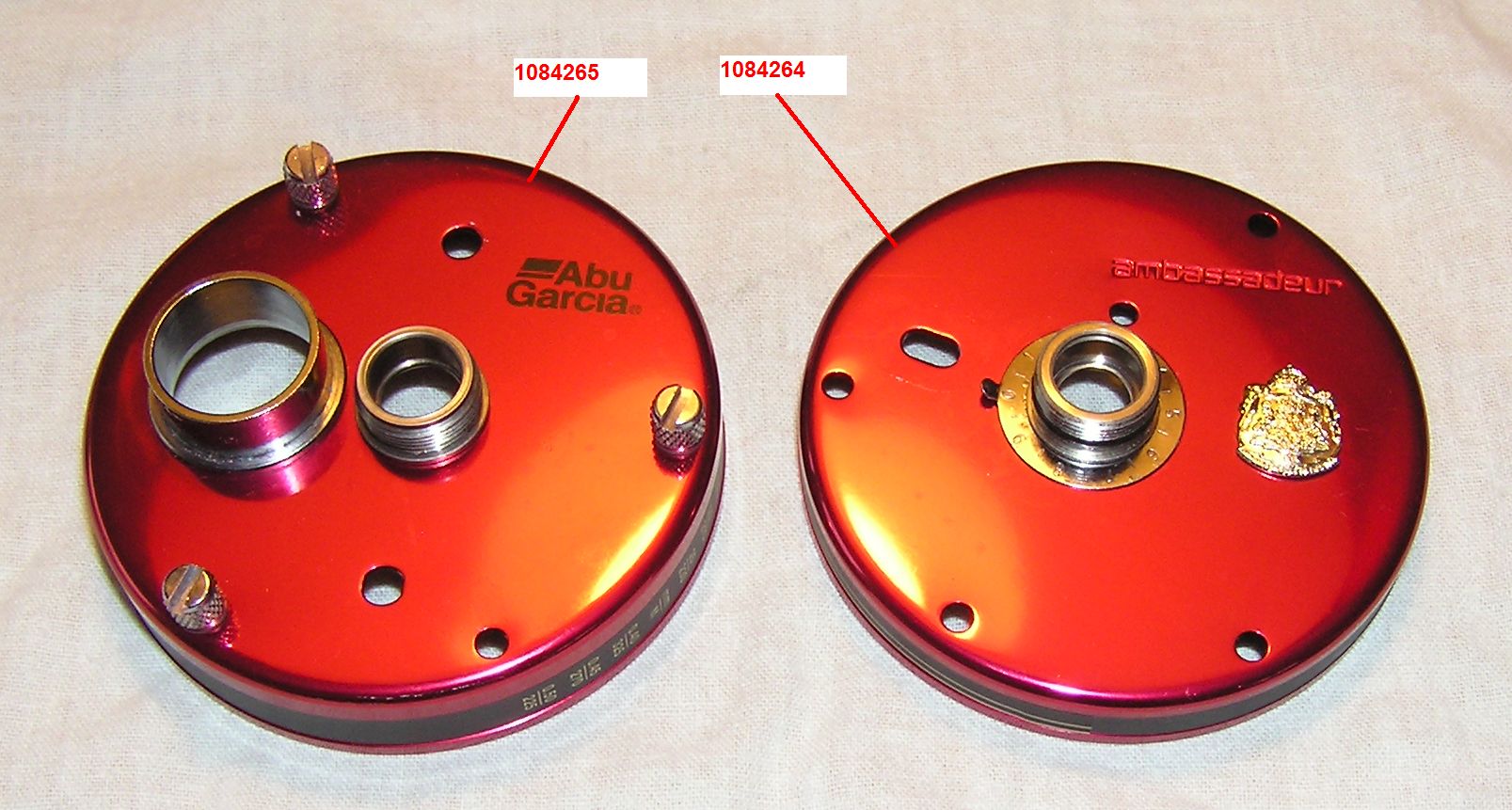

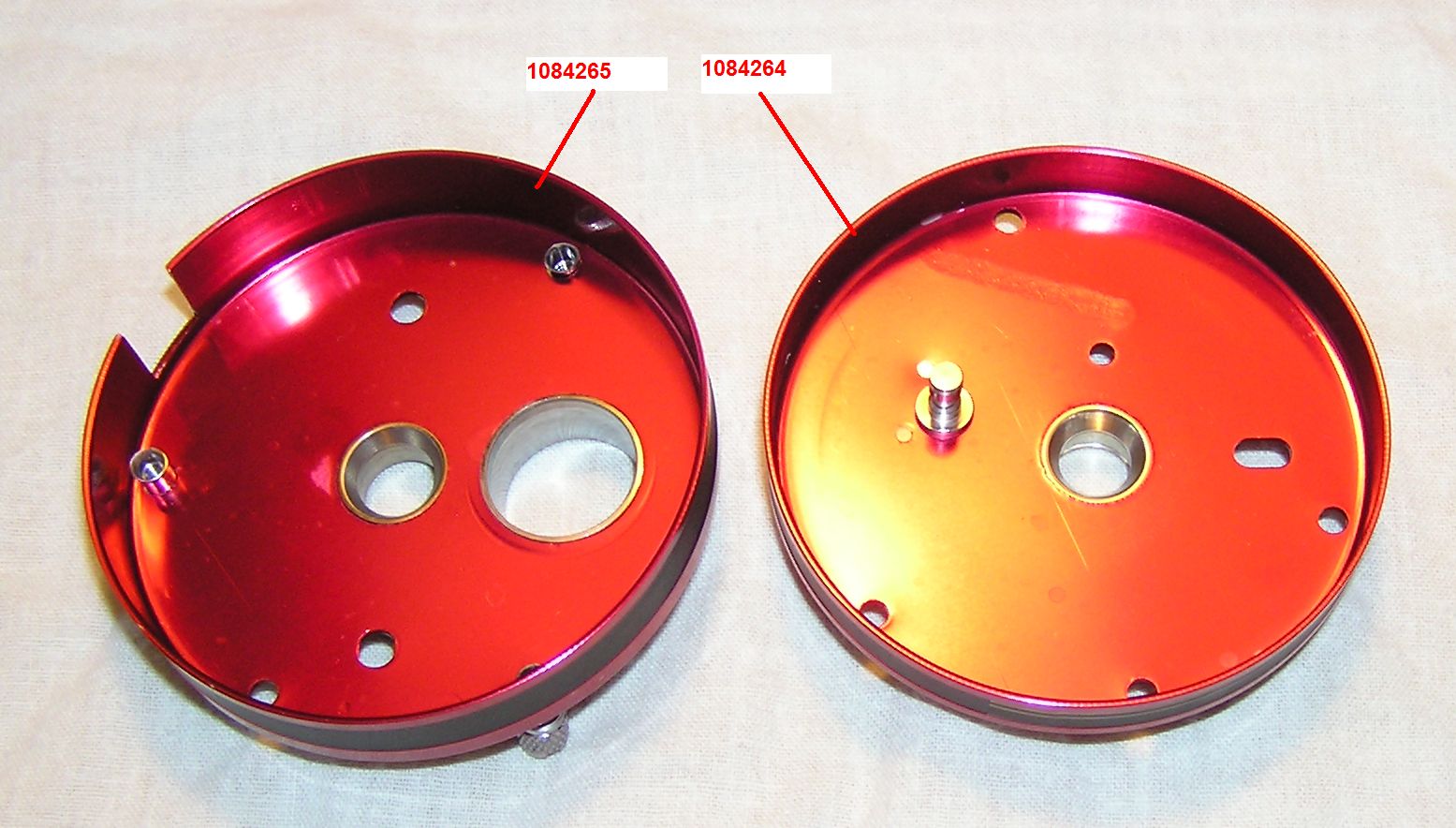

              Gavlar:
              image_larger_version_name_size_id

              Gavlar igen:
              image_larger_version_name_size_id

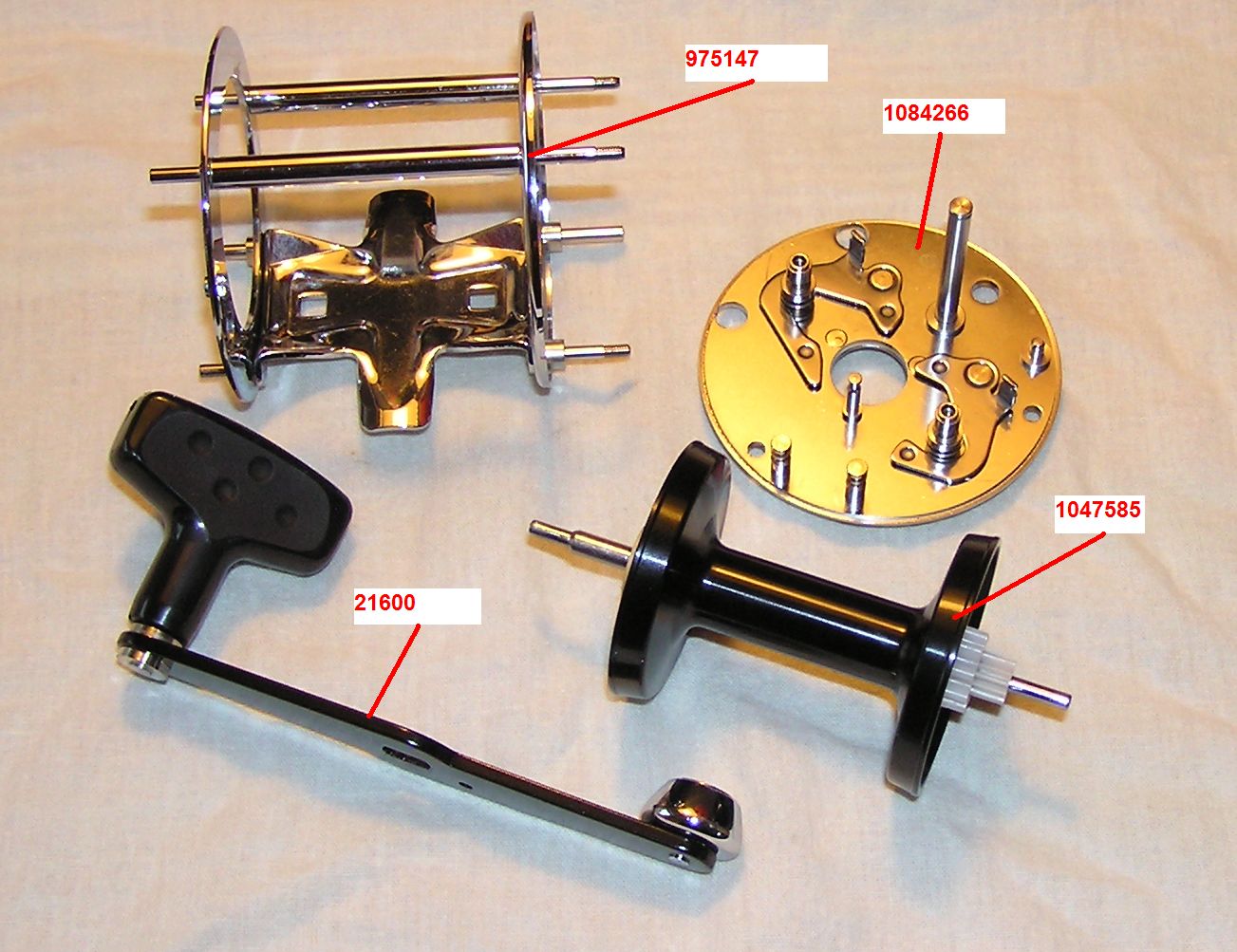

              Stativ, spole och vev:
              image_larger_version_name_size_id
              Senast ändrad av Mooki; 2011-10-11, 11:03.
              Bildstudie över mina multirullars multiplicerande (det måste ske barnförbjudna saker när jag inte ser, för de förökar sig hela tiden ):
              En blygsam början .. Det börjar arta sig .. Börjar så smått spåra ur nu...

              Rull-terminologi (innehåller länkar till mina Rullmekartrådar)

              Kommentera


              • #8
                Efter rengöring kan det vara läge att skruva ihop allt innan man ska iväg och fiska.
                Den här gången skruvar jag ihop rullen torrt - tänkte det kanske blir lättare att se vad som händer då.
                Kommer förstås demontera rullen igen och skruva ihop den med olja och fett, så ni behöver inte ligga sömnlösa för den saken.

                Först knarren, följande delar ingår:
                image_larger_version_name_size_id

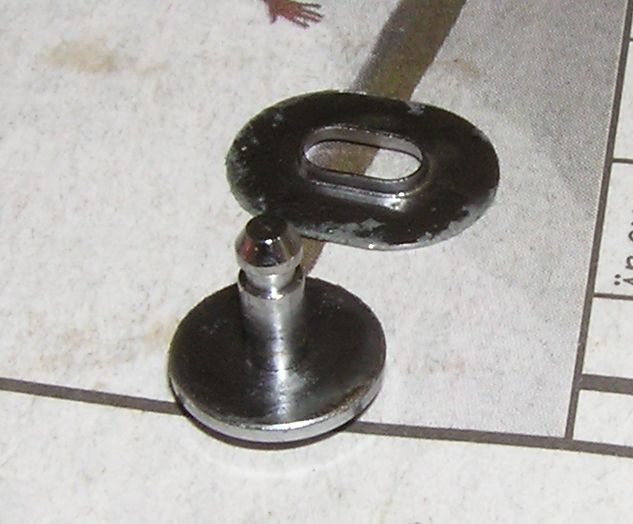

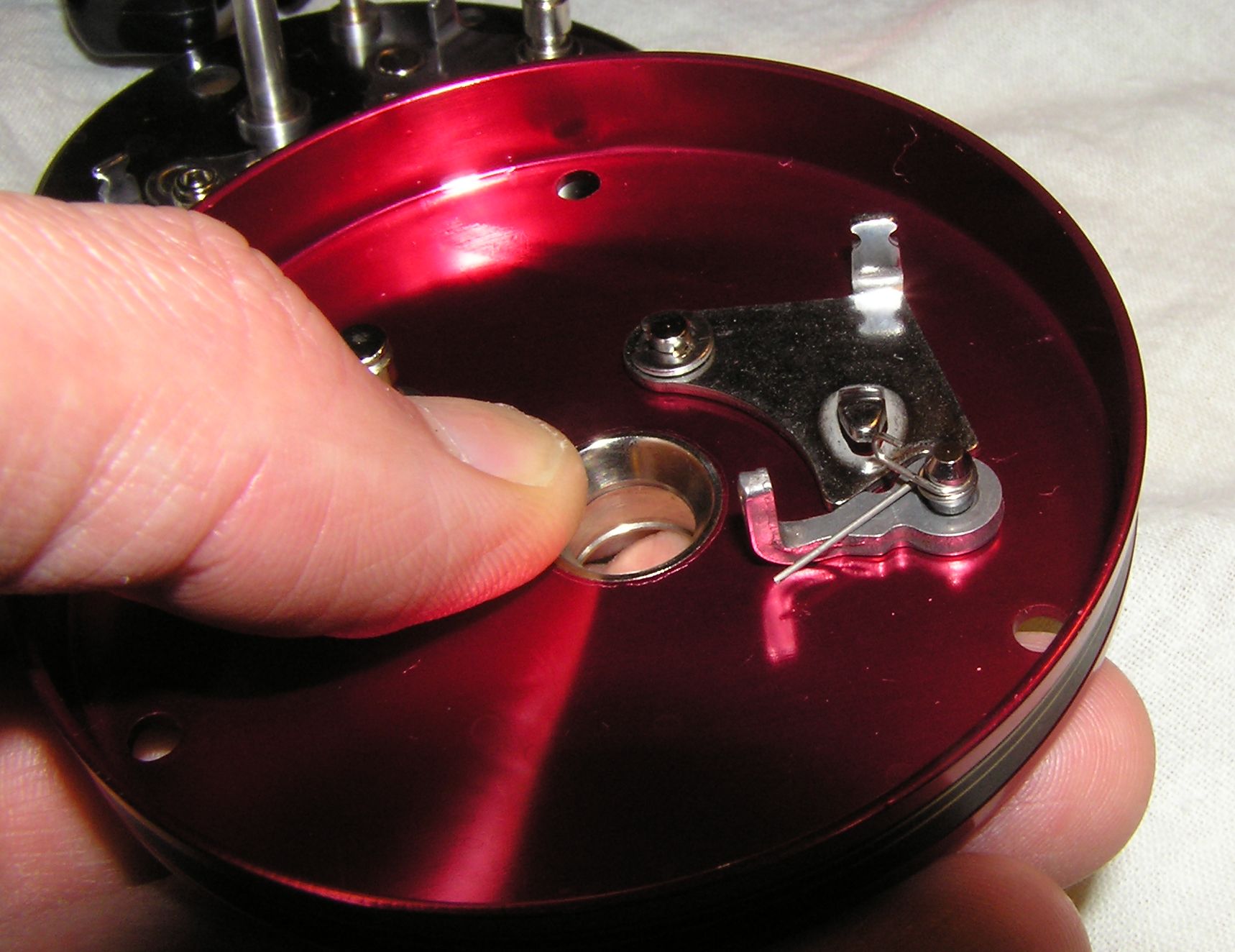

                Sätt in kragen (8904) och knarrreglaget (8744):
                image_larger_version_name_size_id

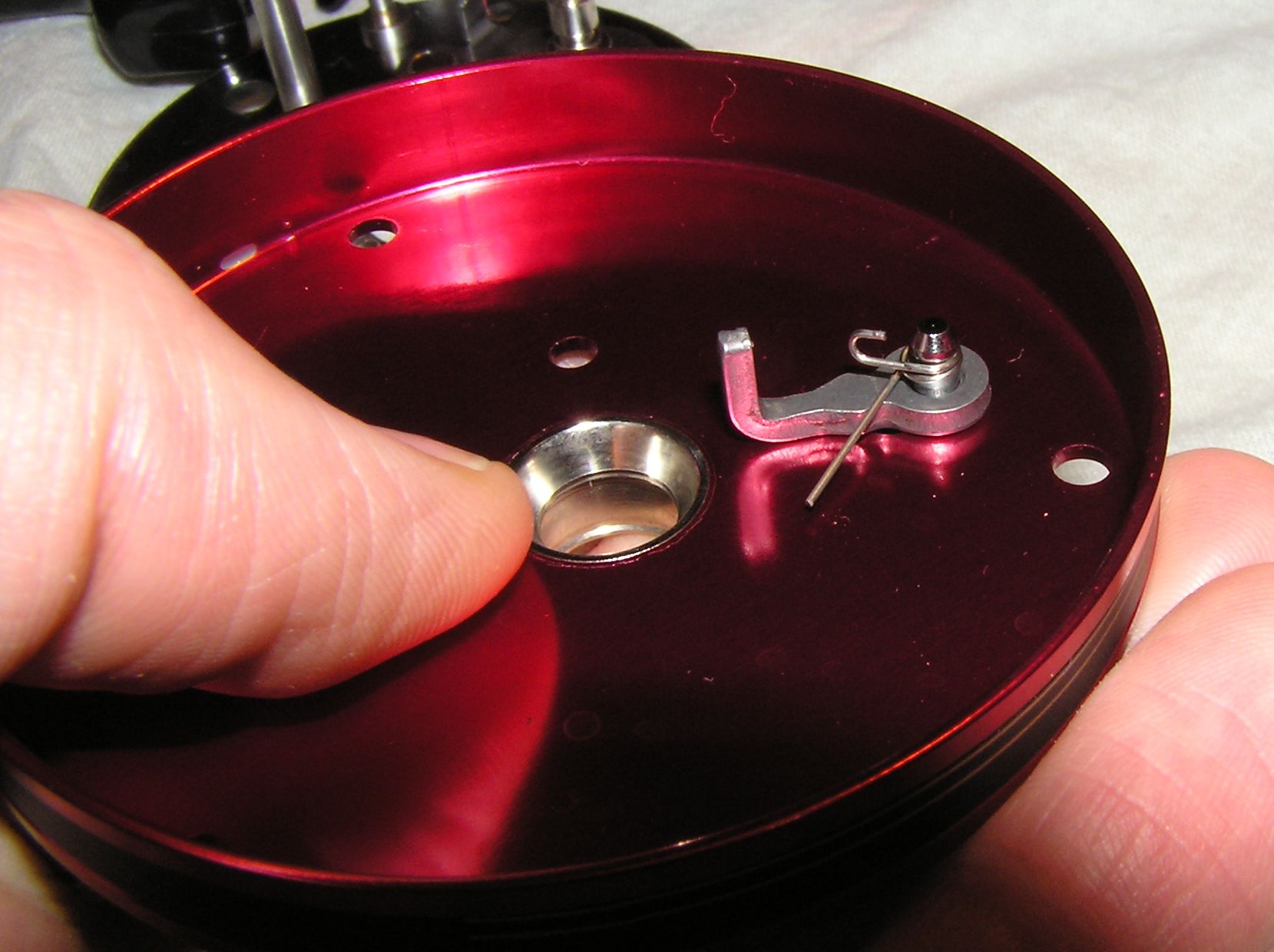

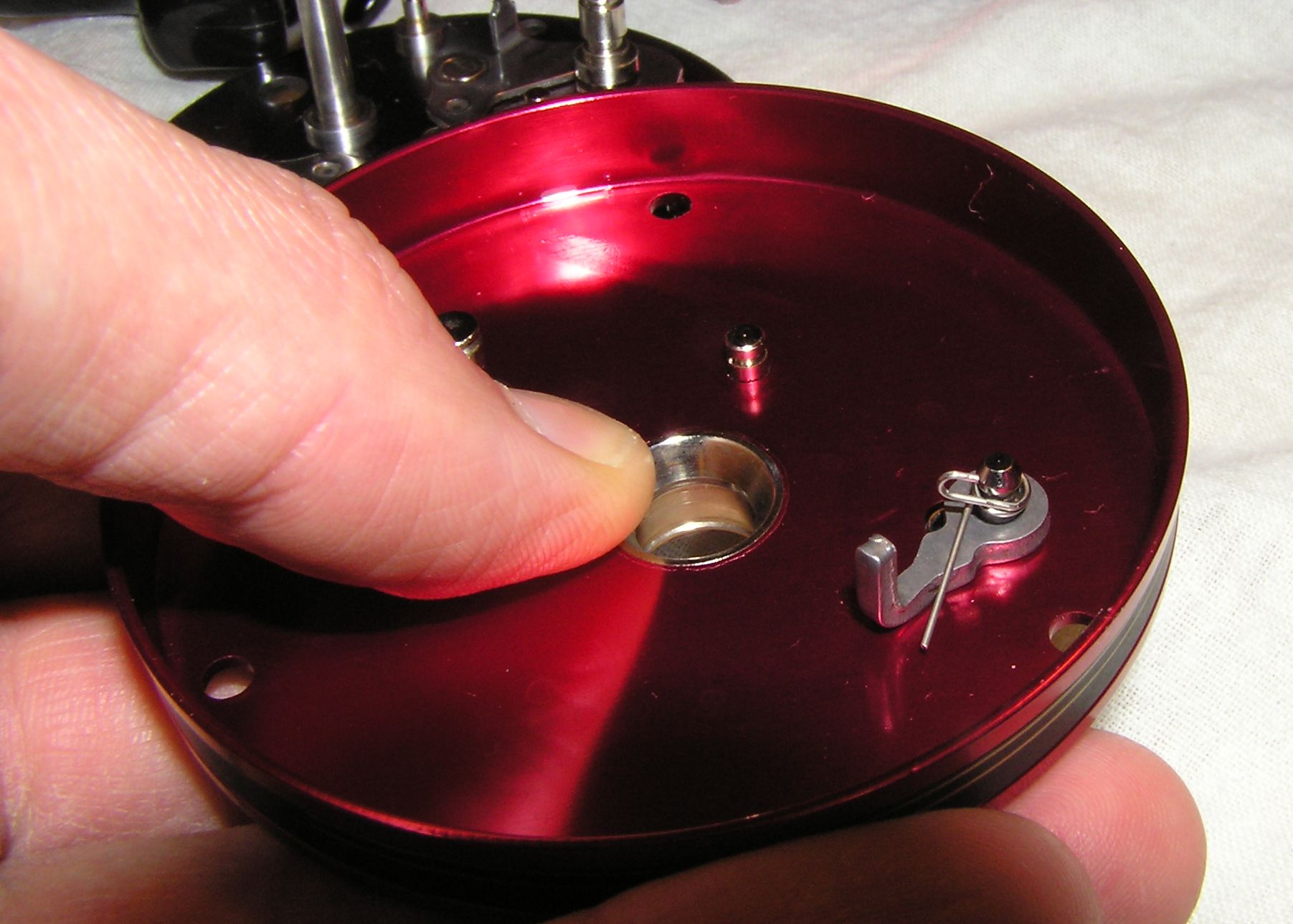

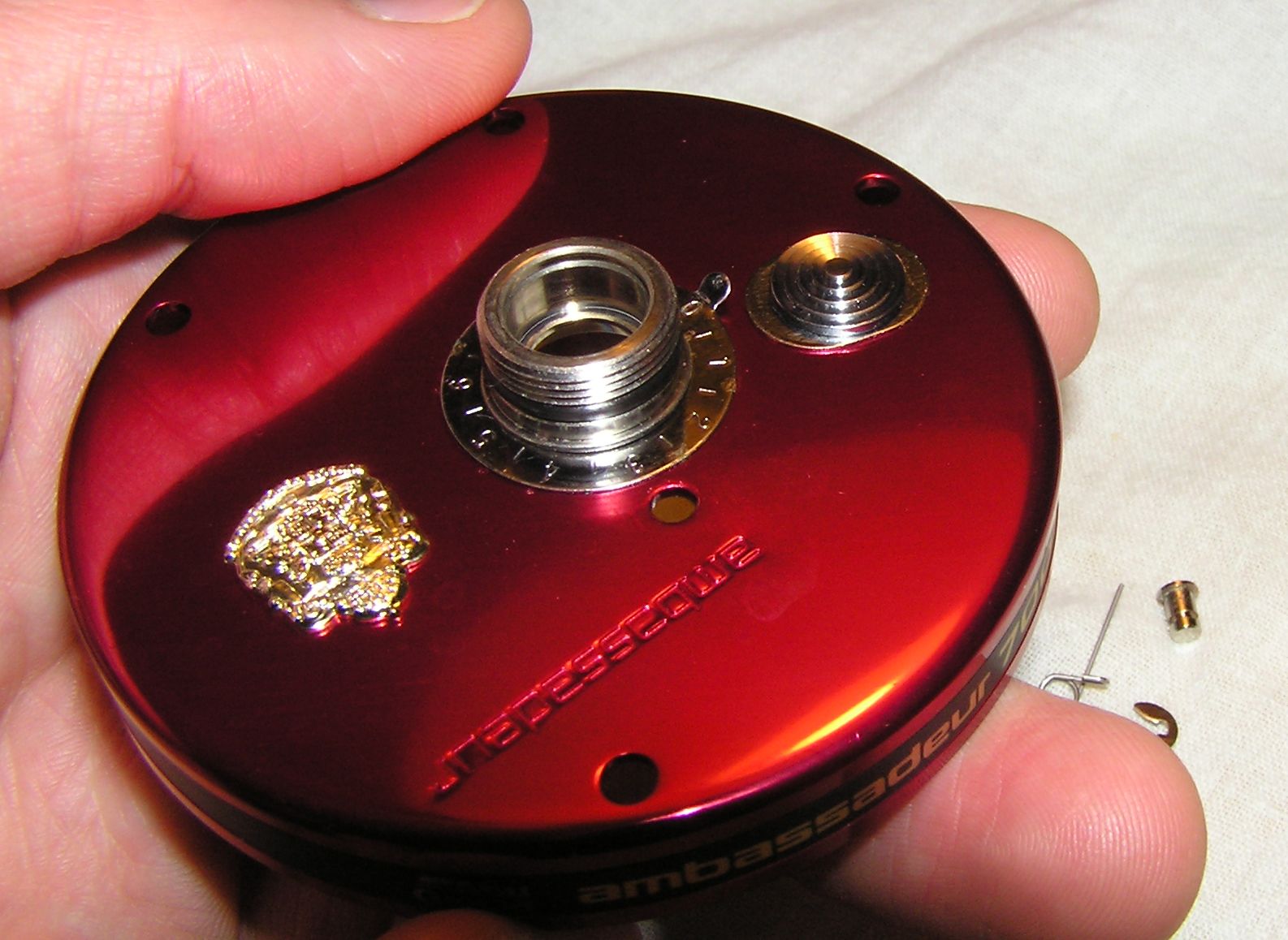

                Vänd på gaveln (håll ett finger på reglaget så det inte ramlar ur):
                image_larger_version_name_size_id

                Sätt på lilla knarrpinnen (8745) och fjädern (1084091) som låser mot reglaget:
                image_larger_version_name_size_id

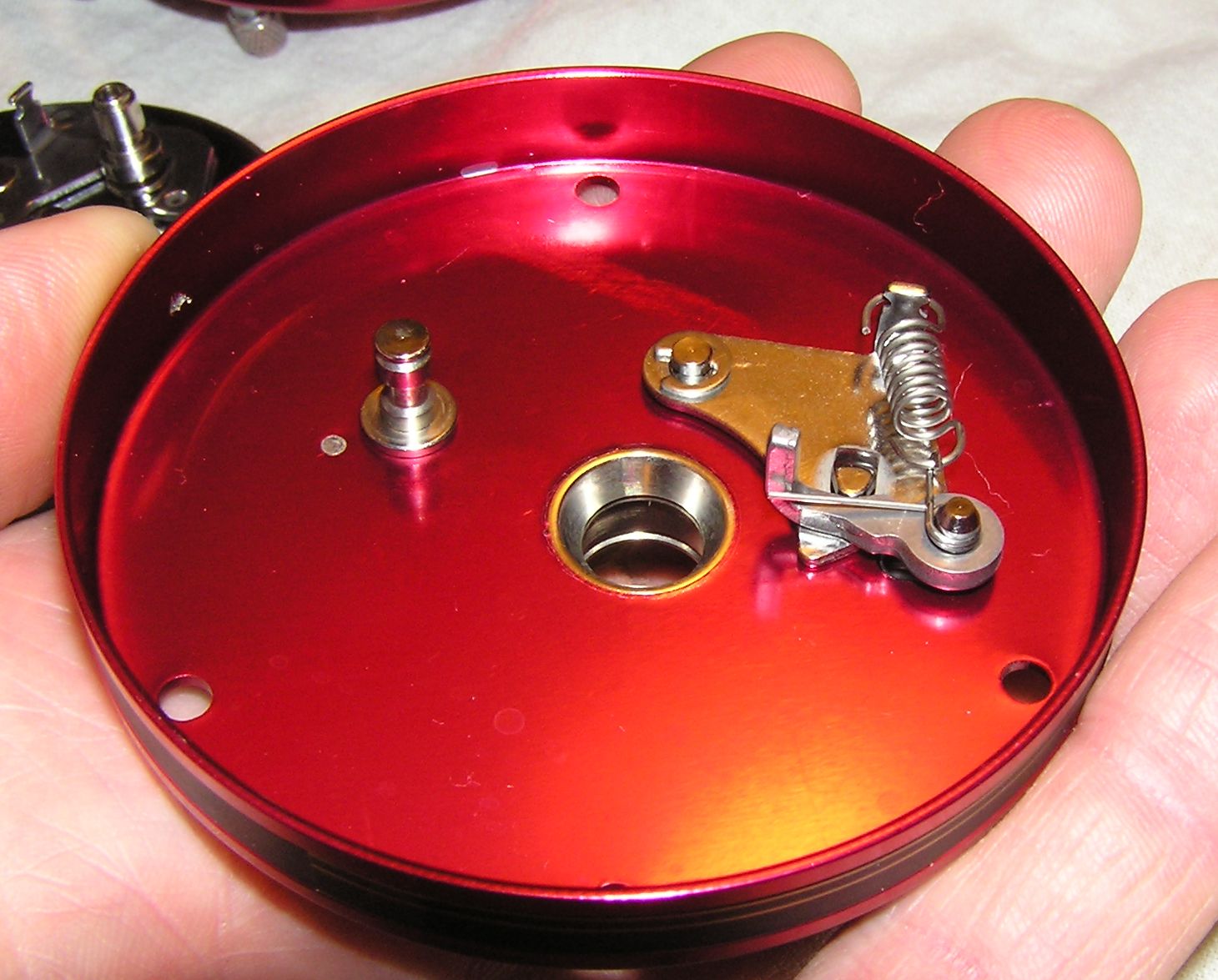

                Sätt tillbaka den lilla pelaren (4468) som håller resten av mekanismen:
                image_larger_version_name_size_id

                På med delarna och lås med spårryttaren (3909):
                image_larger_version_name_size_id

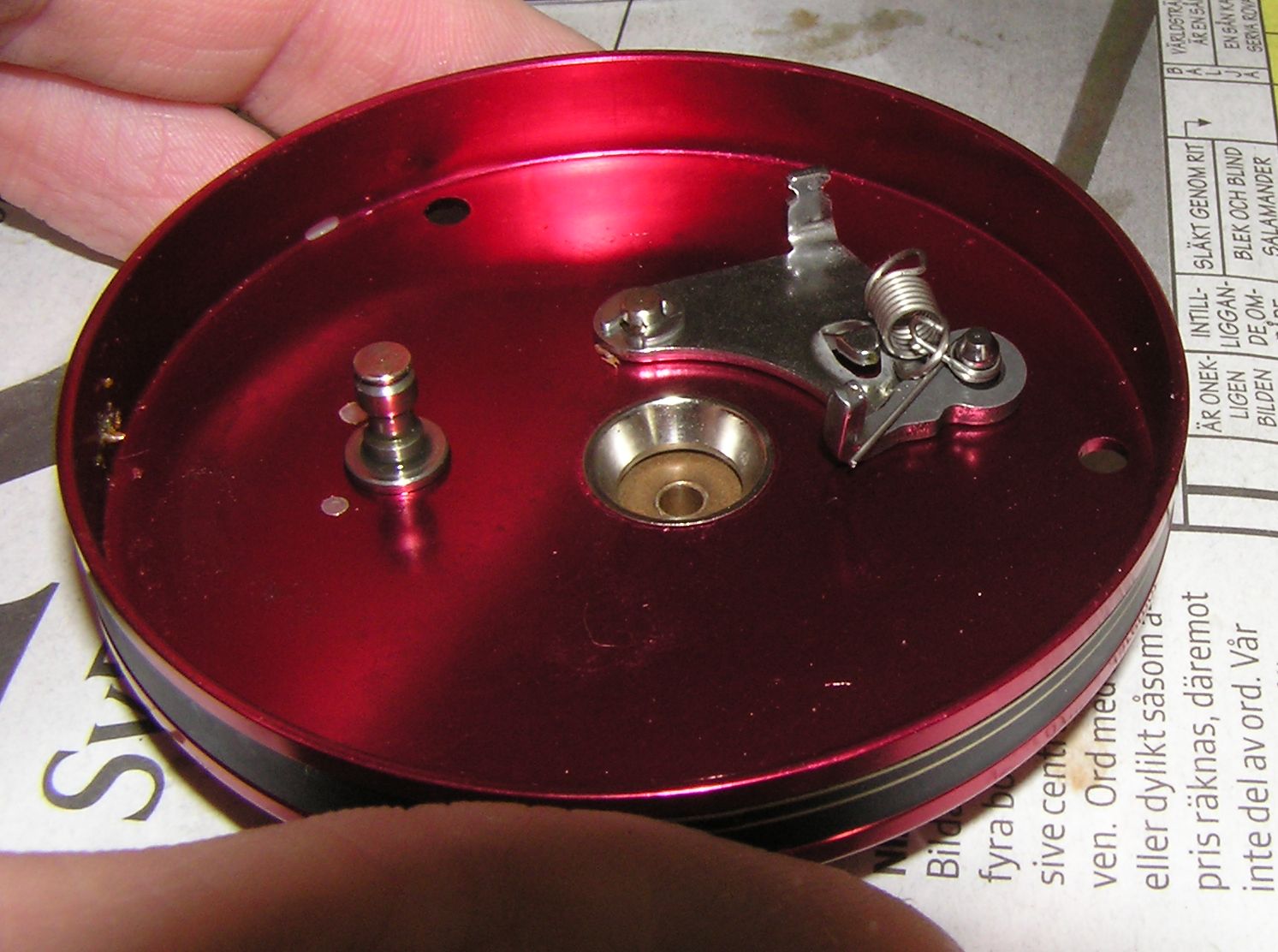

                Avsluta med att sätta fjädern (24390) på plats, kontrollera funktionen:
                image_larger_version_name_size_id

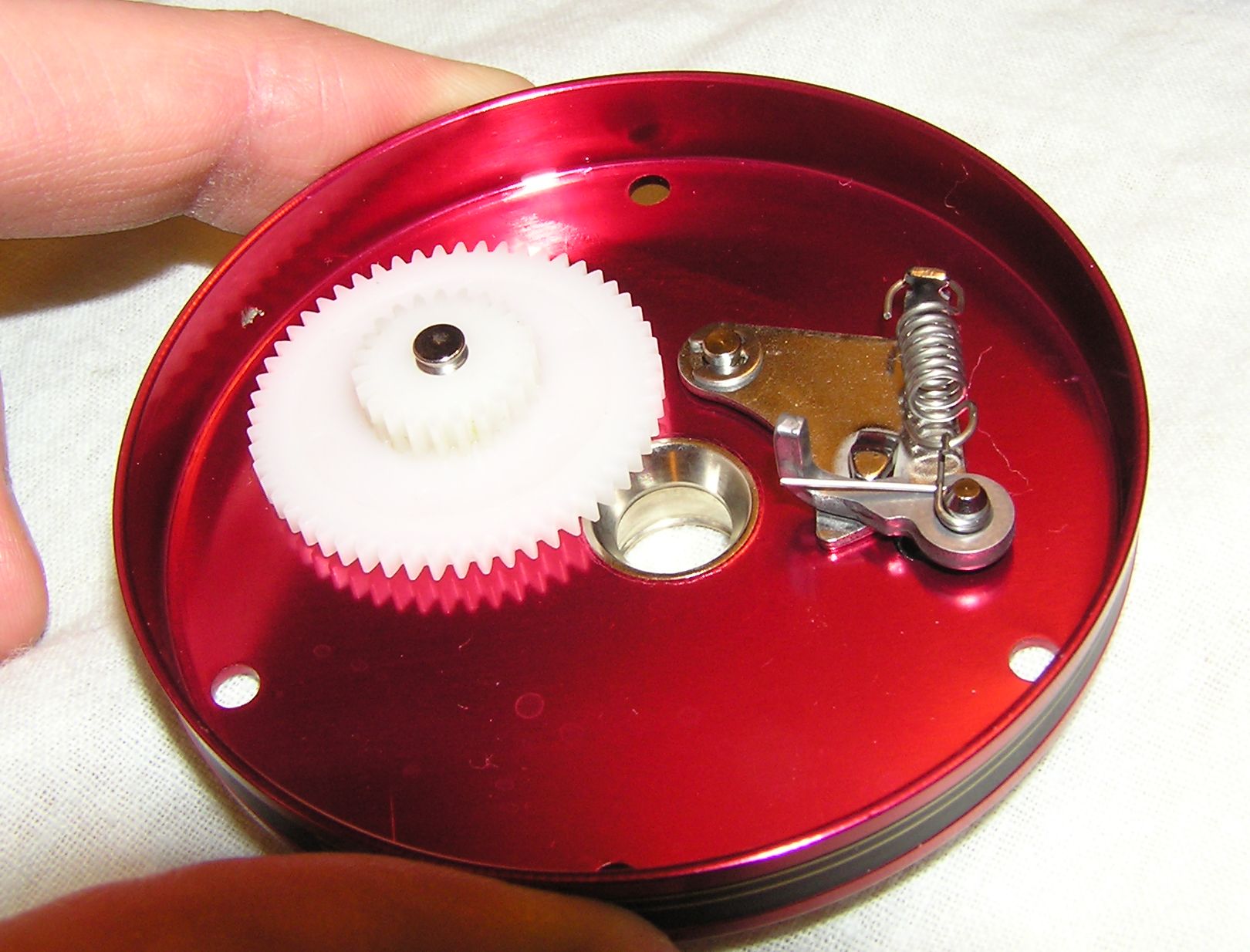

                Mellandrevet (19754) sätts på plats och låses med en spårryttare (8846):
                image_larger_version_name_size_id
                Senast ändrad av Mooki; 2011-10-11, 11:03.
                Bildstudie över mina multirullars multiplicerande (det måste ske barnförbjudna saker när jag inte ser, för de förökar sig hela tiden ):
                En blygsam början .. Det börjar arta sig .. Börjar så smått spåra ur nu...

                Rull-terminologi (innehåller länkar till mina Rullmekartrådar)

                Kommentera


                • #9

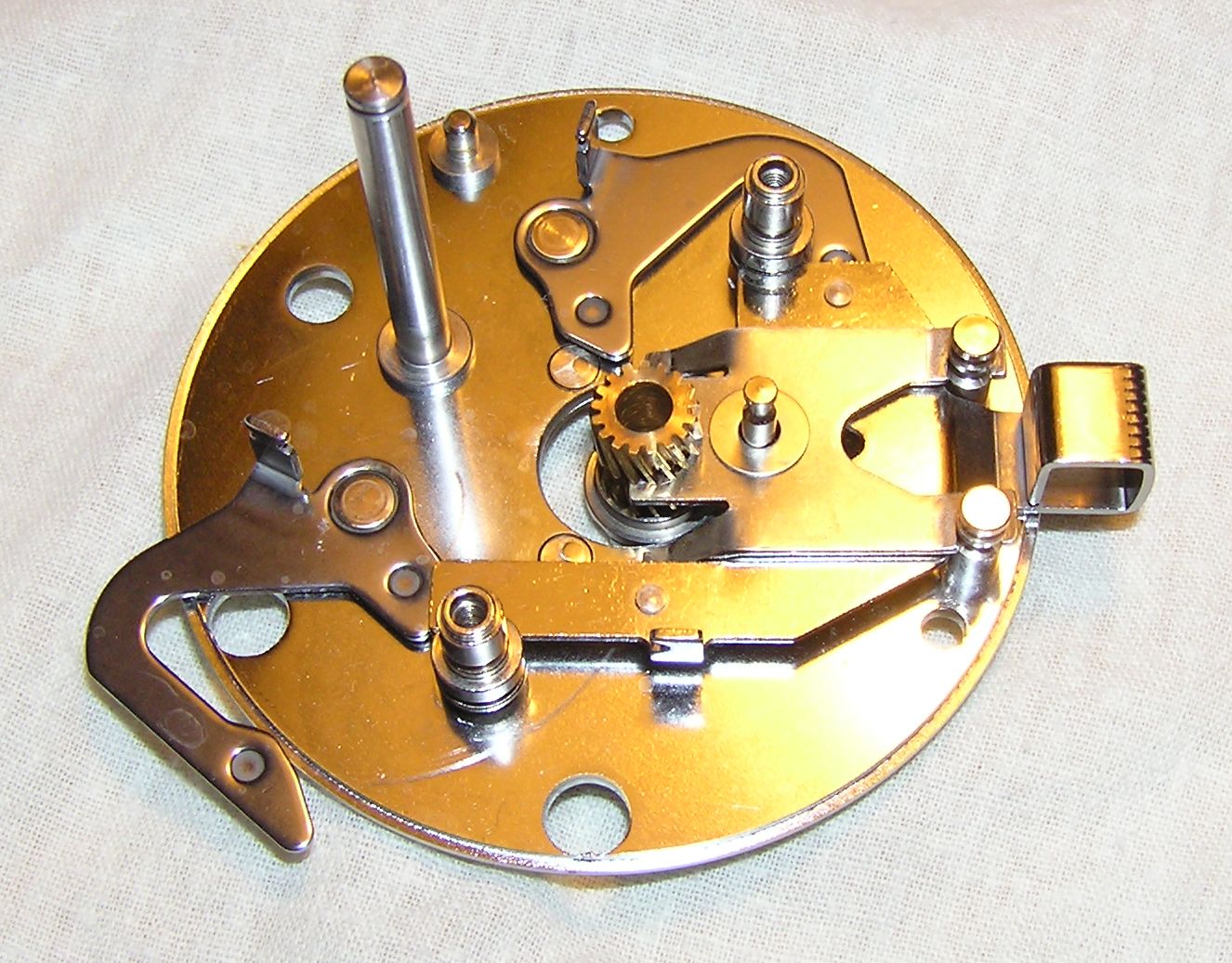

                  Huvuddrevsstativet (975147), rengjort och redo:
                  image_larger_version_name_size_id

                  Börja med kopplingsarmen (1084269):
                  image_larger_version_name_size_id

                  Fortsätt med nästa del (1084415):
                  image_larger_version_name_size_id

                  Glöm inte lilla metallbrickan (1091751):
                  image_larger_version_name_size_id

                  Pinjongdrev (1084261):
                  image_larger_version_name_size_id

                  Fjäder (9741):
                  image_larger_version_name_size_id

                  och fjäderlåsning (8845):
                  image_larger_version_name_size_id

                  På med första och största kopplingsfjädern (6936):
                  image_larger_version_name_size_id

                  Nästa fjäder (6930), notera att den stora öglan ska runt pelaren som sitter i huvuddrevsstativet:
                  image_larger_version_name_size_id

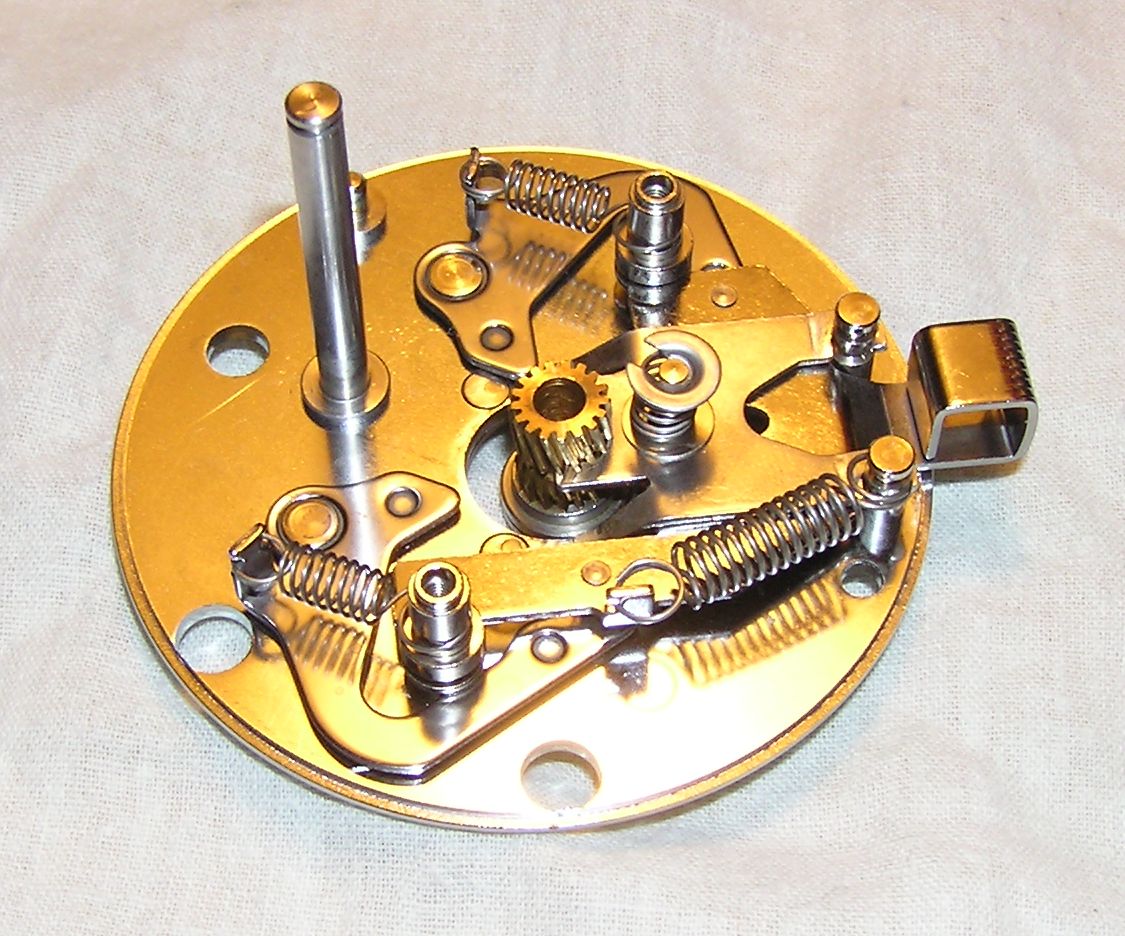

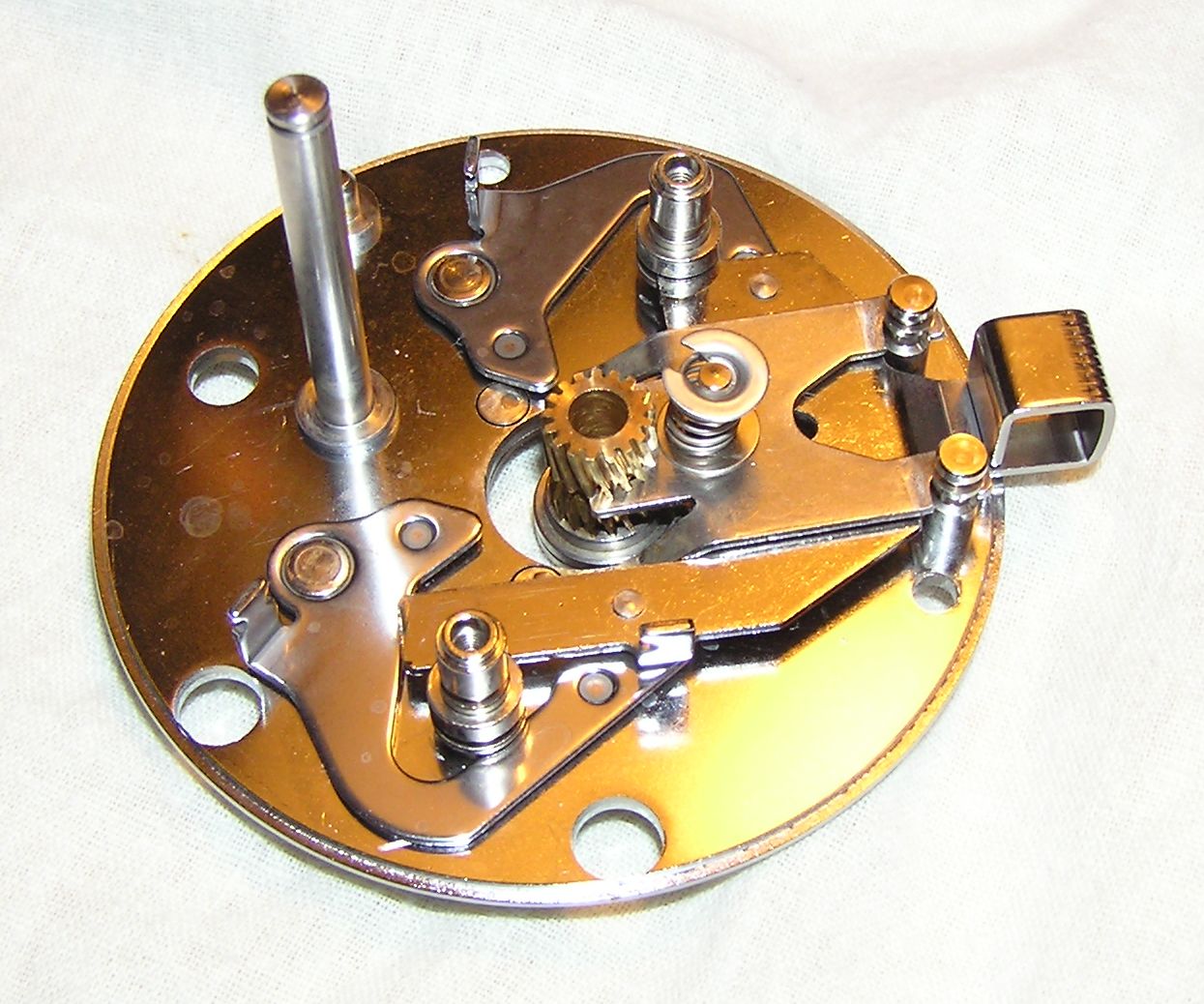

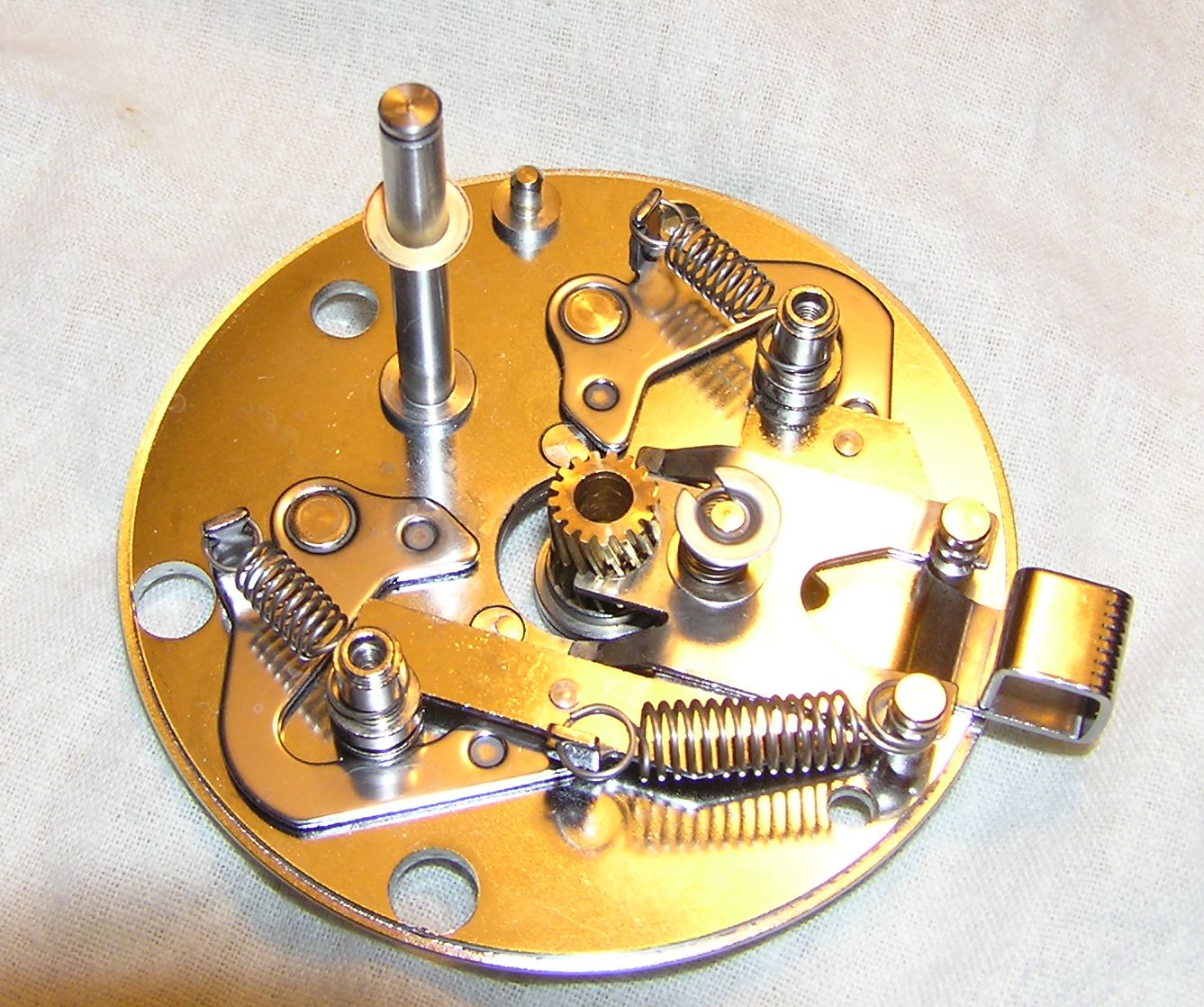

                  Sista fjädern (6930) på plats:
                  image_larger_version_name_size_id
                  Senast ändrad av Mooki; 2011-10-11, 10:06.
                  Bildstudie över mina multirullars multiplicerande (det måste ske barnförbjudna saker när jag inte ser, för de förökar sig hela tiden ):
                  En blygsam början .. Det börjar arta sig .. Börjar så smått spåra ur nu...

                  Rull-terminologi (innehåller länkar till mina Rullmekartrådar)

                  Kommentera


                  • #10
                    Kopparbrickan (6969) under vevaxeln:
                    image_larger_version_name_size_id

                    Backspärrens kopparflärpar sätts runt den kuggade delen av vevaxeln:
                    image_larger_version_name_size_id

                    Vevaxeln (1084259) på plats:
                    image_larger_version_name_size_id

                    Första bromsskivan (6950):
                    image_larger_version_name_size_id

                    Huvuddrev (1084260):
                    image_larger_version_name_size_id

                    Bromsskivornas och brickornas ordning för den som glömt lägga på minnet:
                    image_larger_version_name_size_id

                    Bromsstacken på plats:
                    image_larger_version_name_size_id
                    Senast ändrad av Mooki; 2011-10-11, 10:09.
                    Bildstudie över mina multirullars multiplicerande (det måste ske barnförbjudna saker när jag inte ser, för de förökar sig hela tiden ):
                    En blygsam början .. Det börjar arta sig .. Börjar så smått spåra ur nu...

                    Rull-terminologi (innehåller länkar till mina Rullmekartrådar)

                    Kommentera

                    Foton

                    Collapse

                    Relaterat

                    Collapse

                    Ämnen Statistik Senaste inlägg
                    Startad av Könberg, 2008-10-28, 15:33
                    7 svar
                    1 218 visningar
                    0 gillar
                    Senaste inlägg JontaK
                    av JontaK

                    Klistrat: Rull-terminologi av Mooki
                    Startad av Mooki, 2011-05-06, 10:17
                    40 svar
                    27 505 visningar
                    0 gillar
                    Senaste inlägg Mooki
                    av Mooki

                    Startad av barnmorskan, 2012-08-02, 23:45
                    37 svar
                    11 551 visningar
                    0 gillar
                    Senaste inlägg Utter
                    av Utter

                    Startad av outkaszt, 2014-05-11, 16:25
                    255 svar
                    41 195 visningar
                    0 gillar
                    Senaste inlägg JoelP
                    av JoelP

                    Startad av KeBa, 2015-01-18, 14:19
                    42 svar
                    6 473 visningar
                    0 gillar
                    Senaste inlägg HA-Lures
                    Arbetar...
                    X
