Tillverka egna rulldelar med cnc maskiner

[HR]

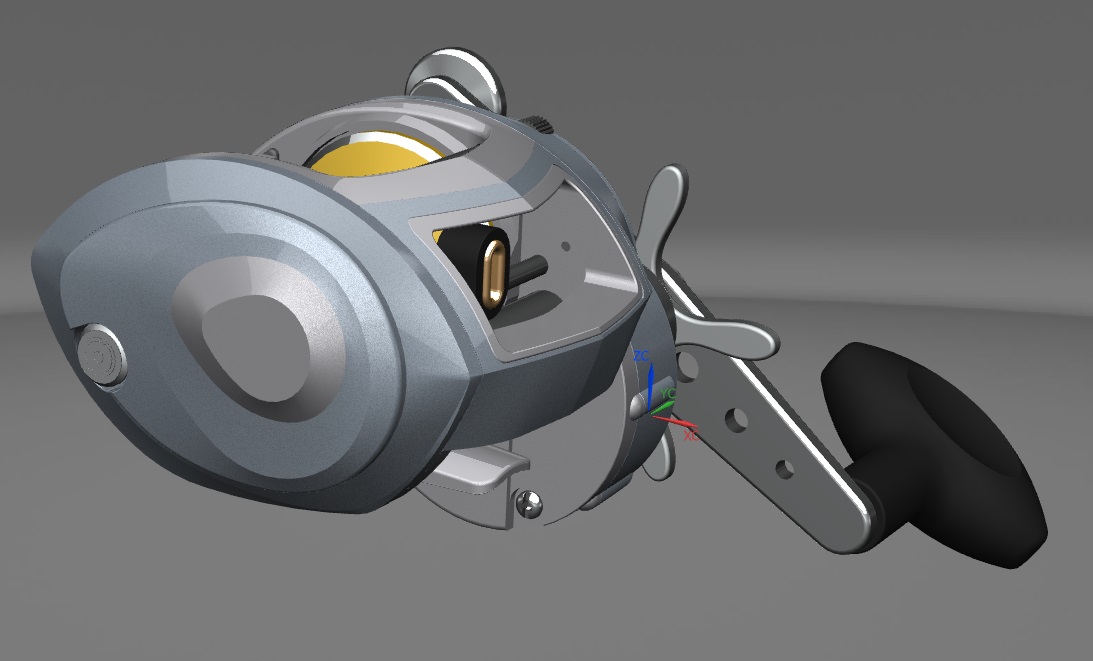

Det här var intressant! Jag är gärna med och konstruerar någon del som känns vettig. Har själv haft tankar på något sånt här men har inte maskinerna till det. Pluggar maskinkonstruktion så har väl i alla fall lite erfarenhet av det. Här kommer lite skrytbilder från ett arbete jag gjorde i höstas.





Saker som jag tror kan vara rimliga att göra är spole, vev, stativ, gavlar och annat som kan fräsas, svarvas eller bockas från ett stycke eller nitas ihop enkelt. Gavlar i titan hade varit riktigt smart pga den låga värmeledningen men det är nog väldigt svårt och verkligen inte billigt, alu är nog det enda rimliga där. Man ska veta det att det inte bara är materialet som kostar, titan är även något av de svåraste materialen man kan bearbeta så verktygen kostar också mycket. Men typ lättviktsspole i höghållfast aluminium hade jag varit intresserd av. En lätt enkelvev också, kanske vattenskuren i titan. En enkelvev ska enligt mig vara relativt lång, och vara perfekt balancerad. Bockar man veven så måste även stjärnhjulet bockas troligtvis. Pinnen till vevknoppen bruka väl vara nitad? Likaså motvikten. Jag kan rita upp något förslag på en vev och en spole i veckan. Någon som vet vad lagersätet för spollagrena har för dimensioner?

[Utter]

Killar, vad är jag avunds på era kunskaper! Önskade att jag kunde bidra med något här.
Men en lättad longkast spole till en Toro med vänsterväv - . Att kastar 10-150g till horisonten ...
Kanonintressant thread!!

[sLp]

Hur tjock bör en vev vara ? 2mm ? Ska det vara i aluminium( tyo 7075) så kan jag göra vevar nästan gratis. Titanet därimot är ju som det är i pris..

[mrkringlan]

Mellandrev i något exotiskt material...?

[gös ingvar]

Kör 6al4v titan legering.
Är bra pris och mestadels den jag använder. Innehåller aluminium och vanadium.
Ren ti har du inte råd med :p

En vev skulle jag köra i 3mm ti.

[sLp]

Jag har precis pratat med min chef å jag har fått tillstånd att göra ett pressverktyg för att pressa mina egna runda gavlar. titan eller titanlegerings gavlar here we come !

[sLp]

Henrik Rånman, har du möjlighet att rita upp en rund amb gavel i 5000 storleken ? Känner att jag spenderar tillräckligt med arbetstid åt fel saker


"3.0mm Thick Titanium Grade 2 Sheet
TITANIUM ASTM B 265 "

Så står det på det jag fick, sen hur rent det är vet jag inte

[gös ingvar]

De e ju fin ti. 99,2% ren ti.
Grade 2 använder dom mycket i flyg och rymd byggen vad jag vet.
Jag är inte bara fiskenörd. Jag e en metall nörd me

[sLp]

Hittade likadant på webben, där kostar det typ 1000kr för 250x250mm plåt. dyyyyrt. Men det är ju bara pengar
Men det borde väll gå att pressa ? bara hitta lite starkare press än motsvarande i aluminium.

[gös ingvar]

Mjo grade 2 är väl lämpat för pressning. Du kan få problem med sprickor om du gör gavlar till en amba, kupat och en 90 graders fals. Arbetshärdning sker snabbt i ti.
Kanske varm pressning kan lösa det. Vet dock inte vilken temp du behöver men runt en 800-900 kanske.
Jag har iofs aldrig pressat ti men det är nog inte så lätt som man tror.
Personligen så hade jag nog cnc fräst gavlar ur en billet. Dock i alu då pga mycket spill. ser ingen direkt fördel med custom gavlar, visst man kan få dom å se satans coola ut. Även anodisera i vilken färg man vill.
